Серија на пневматски компоненти

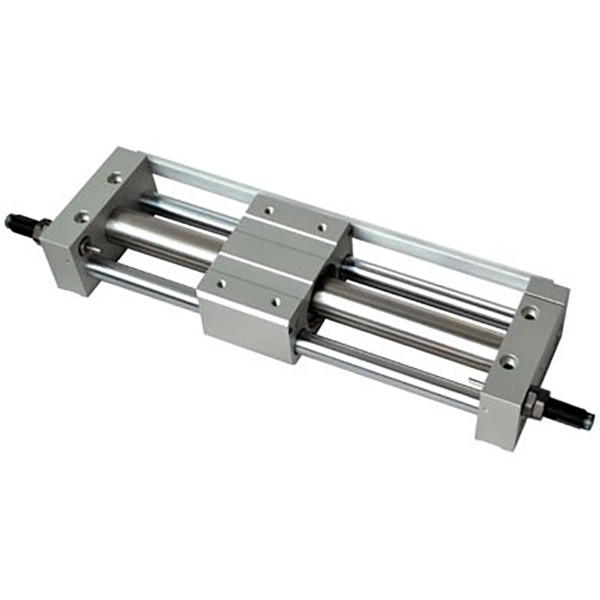

Цилиндарот без прачка за магнетна спојка од серијата SOLH RM е дизајниран да може да се заменува со колегите на Airtac. Усвојува бесконтактен магнетски синхрон погон и целосно затворена структура на барел за нула истекување и работа без прашина, погодна за чисти средини без масло во електрониката, медицинската и прехранбената индустрија. Големините на отворите се движат од φ10 до φ40 mm со максимален удар од 2000 mm, кои работат во широк индустриски температурен опсег од -20℃~70℃ и се карактеризираат со минимален притисок при стартување од 0,15 MPa. Достапни се четири структурни варијанти: RMS основен тип без вградени водилки кои бараат надворешни шини и крајни држачи со најниска цена; Стандарден тип RMT интегриран со двојни водилки и лизгачки лежишта за да се спротивстави на обичните странични оптоварувања без дополнителни водилки за лесна инсталација; Прецизна верзија RMTL со продолжени високопрецизни водилки што постигнуваат ±0,1mm прецизност на повторување на позиционирањето; RMH тешко армиран лизгачки тип со силен капацитет против отклонување за независно носење товар. Опремени се стандардни гумени бафери со двоен крај, со опционални прилагодливи бафери и надворешни хидраулични бафери за стабилно движење до 500 mm/s. Изборните комплети за магнетни прекинувачи се совпаѓаат со сензорите D-M9 за повратни информации за сигналот за позиција. Вградените водечки структури ги намалуваат дополнителните трошоци за набавка и склопување на надворешните линеарни водилки. Обезбедува извонредни перформанси наспроти сериите SMC CY1 и CY3, широко користени во преносот на материјали на долги растојанија, активирањето на заштитните врати и доградбата на конвенционалните цилиндри за врзувачки шипки за заштеда на простор на среднобуџетни автоматизирани производни линии.

Цилиндарот SOLH MGJ со ултра компактен мини водич е целосно заменлив со стандардните производи на SMC, развиени исклучиво за минијатурна автоматизација. Обезбедува само две мали големини на отвори φ6 mm и φ10 mm со ултра-кратки потези од 5 mm до 20 mm. Вградените двојни водилки и интегрираната рамка за водење обезбедуваат ултра прецизни перформанси против ротација во рамките на ±0,1°, спречувајќи аголно поместување при стегање и склопување на микро компоненти. Екстремно лесната структура тежи само 27,3 g за моделот MGJ6-5. Двојните површини за монтирање (долната и задната страна) и едностраните централизирани цевки и жици го олеснуваат уредниот распоред за густо распоредување на повеќе цилиндри. Усвојувајќи ја структурата без одржување без масло со гумени бафери со двоен крај, поддржува стабилно високофреквентно реципрокација во рок од -10℃~60℃. Широко се применува во прецизното стегање на електронските компоненти, позиционирањето на ПХБ, минијатурното активирање на вентилите на медицинските уреди, подигањето на иглата за земање примероци, прилагодувањето на микро поместувањето во работилниците за чисти полупроводници и фино подесување на оптичките леќи. Во споредба со стандардните компактни цилиндри MGP, тој се одликува со драстично намалена вкупна димензија, совршено задоволувачки микро потисок, ограничен простор за инсталација и високопрецизни барања за позиционирање против ротација на минијатурната автоматизација.

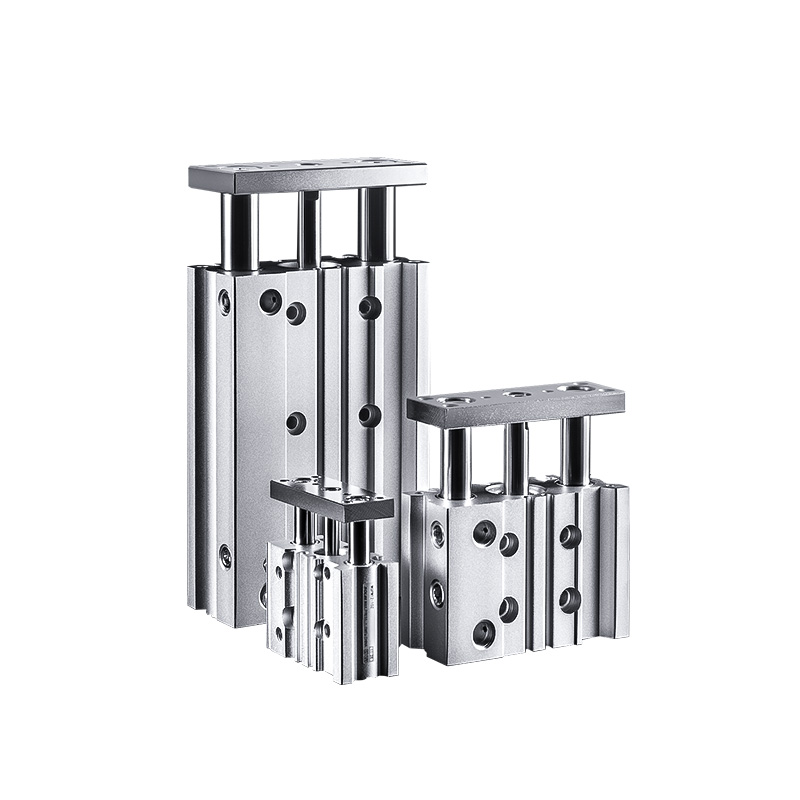

Тенкиот компактен цилиндар со водилка од серијата SOLH MGP е димензионално заменлив со оригинални SMC производи. Усвојува интегрирана структура од цилиндрична цевка, двојни водилки и прецизни лежишта со вграден отпор на торзија и моќен капацитет на странично оптоварување без надворешни додатоци за водење. Неговата рамна тенка структура намалува 17% ~ 24% тежина во споредба со конвенционалните цилиндри, совршено погодна за компактни операции на автоматизација како што се притискање, позиционирање, подигање и пренос на работните парчиња. Три подтипови класифицирани по лежишта покриваат различни работни услови: MGPM со метални лизгачки чаури се карактеризира со извонредна отпорност на абење и перформанси отпорни на прашина за тешки странични оптоварувања и прашина циклична работа со мала брзина; Топчестите чаури MGPL обезбедуваат ултра ниско триење и непречено движење за честа реципрокација со голема брзина; Топчестите лежишта со висока прецизност со нула клиренс MGPA постигнуваат точност против ротација до ± 0,01 mm за прецизно монтирање и калибрација. Големините на отворите се движат од φ12 до 100 mm со стандардни потези од 5~300 mm. Опремени се стандардни гумени бафери со двоен крај, додека воздушните перничиња AZ се опционални за отворите над 20 mm за да апсорбираат силен удар за време на тешките движења со голема брзина. Вградените слотови поддржуваат директна инсталација на магнетни прекинувачи D-M9, A93 без дополнителни држачи за уредни жици. Работниот притисок се движи од 0,12 MPa до 1,0 MPa со минимален активен притисок од 0,1 MPa при амбиентална температура од -10℃~60℃. Широко распореден во електронското позиционирање и притискање на ПХБ, подигање на инспекциски жиг, хранење на пакувањето и општо стегање со ограничување на автоматиката, тој делува како многу разновиден интегриран пневматски актуатор со водич.

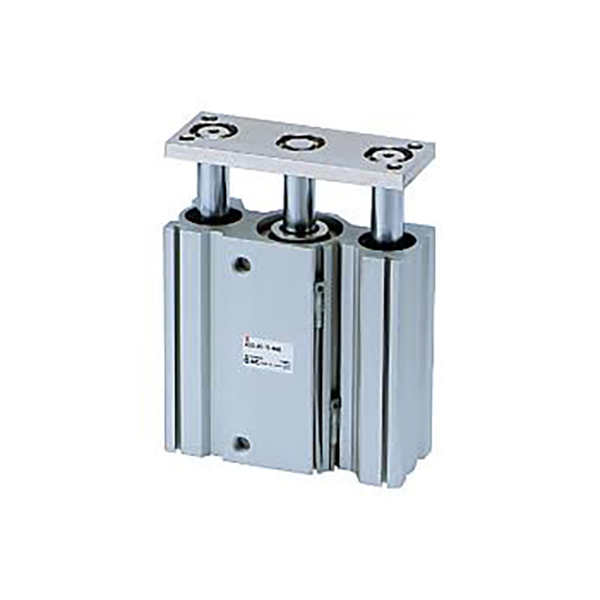

Ултра тенок интегриран цилиндар со водилка од серијата SOLH MGQ е целосно заменлив со оригиналните SMC спецификации. Интегрираната структура на цевката на цилиндрите и водечките шипки ја намалуваат вкупната дебелина за 50% во споредба со конвенционалните цилиндри со водени цилиндри за значително да заштедите простор за инсталација. Опфаќа големини на отвори φ12~100 mm и стандардни удари 25~250 mm, понудени во две конфигурации: лизгачки лежишта од јаглеродна легура MGQM и топчести лежишта со висока прецизност MGQL. Симетричната структура со двојна водечка прачка обезбедува извонреден отпор на странично оптоварување, отклонување и торзија. Верзијата на топчести лежишта MGQL постигнува прецизност против ротација од ±0,04°~±0,08°, додека типот на лежиште на лизгање MGQM се одликува со одлична отпорност на абење, перформанси отпорни на прашина и предности во однос на трошоците за тешки услови со прашина. Стандардните конфигурации вклучуваат вградени магнетни прстени, гумени бафери со двоен крај и работа без одржување без масло. Опционалната варијанта на висока температура XB6 работи стабилно до 150℃. На телото на цилиндерот се резервирани повеќе дупки за монтирање; магнетните прекинувачи може да се монтираат на четири страни за отвори ≥32 mm, а прирабниците/држачите за стапала поддржуваат повеќеаголно склопување. Со минимален работен притисок од 0,1 MPa, тој е широко прифатен за позиционирање и подигнување на затка на транспортната линија, исфрлање и стегање на ПХБ во 3C електроника, активирање на портата за машини за пакување и дигалка со дигање. Ги заменува посебните склопови на цилиндри и надворешни водилки за да го поедностави механичкиот дизајн. Во споредба со стандардните MGP и тешките серии MGG, MGQ може да се пофали со најтенкиот профил и оптимални перформанси за работа со висока прецизност во ограничен простор за инсталација.

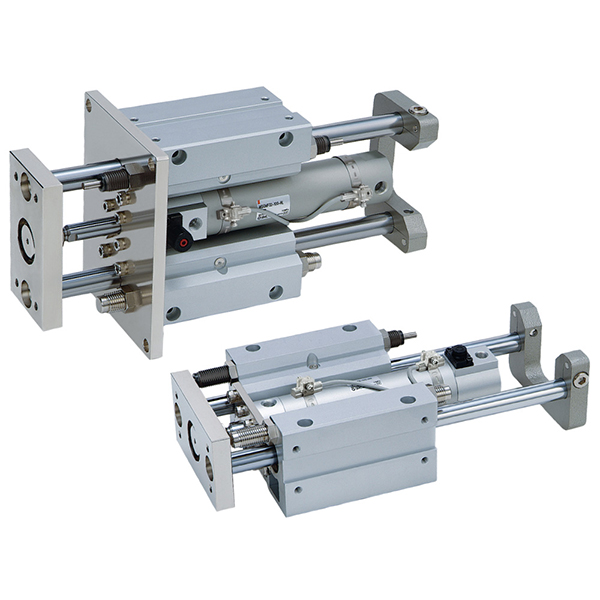

Цилиндарот со водилка со долготрајна шипка од серијата SOLH MGG е димензионално заменлив со еквивалентни тешки цилиндри SMC. Конструиран со тркалезна цевка плус надворешно наредени двојни водилки со голем распон, тој обезбедува врвна структурна цврстина. Неговата странична носивост е три пати поголема од онаа на обичните цилиндри со водени цилиндри, избегнувајќи опаѓање на клипната шипка при долги удари и структурно отклонување при ексцентрични тешки товари. Големините на отворите се движат од φ20 mm до 100 mm со две верзии: лизгачки лежишта од јаглеродна легура MGGM и топчести лежишта со висока прецизност MGGL. Максималниот стандарден удар достигнува 1300 mm, значително надминувајќи ја границата на удар од сериите MGP и MGQ. Вградените хидраулични бафери со двојни краеви се стандардни за да ја апсорбираат огромната енергија од удар што се генерира при работа на долги растојанија со голема брзина, ефикасно намалувајќи ја бучавата и заштитувајќи ја опремата. Лизгачките лежишта MGGM се карактеризираат со извонредна отпорност на абење и удари за тешки правливи околини и интензивно запирање на транспортната линија; Топчестите лежишта MGGL реализираат ултра ниско триење и непречено движење со врвна прецизност против ротација до ±0,02°, идеални за високопрецизно позиционирање со долг удар и циклично движење со голема брзина. Поделениот модуларен дизајн овозможува посебно расклопување и замена на цевката на цилиндерот и склопот на водилката за евтино одржување. Достапните форми за монтирање вклучуваат основна монтажа на површината и инсталација на предна прирабница; опционалните додатоци опфаќаат прилагодување на ударот од типот J (опсег на прилагодување од 0~50 mm) и варијанта на висока температура XB6 која работи стабилно помеѓу -10℃ и 150℃. Вградените магнетни прстени се стандардни, со повеќенасочни жлебови за флексибилно поставување на магнетни прекинувачи. Работниот притисок се движи од 0,1 ~ 1,0 MPa со максимална брзина на работа до 1000 mm/s. Широко применет на вертикални платформи за подигање, пренос на тешки палети на долги растојанија, позиционирање на затка за тешка работа и големо исфрлање на жига, го заменува комбинираното решение на обичните цилиндри плус посебните тешки водилки за да го поедностави механичкиот дизајн, служејќи како претпочитан пневматски активатор за тешки оптоварувања, долги патувања и примена на високо влијание.

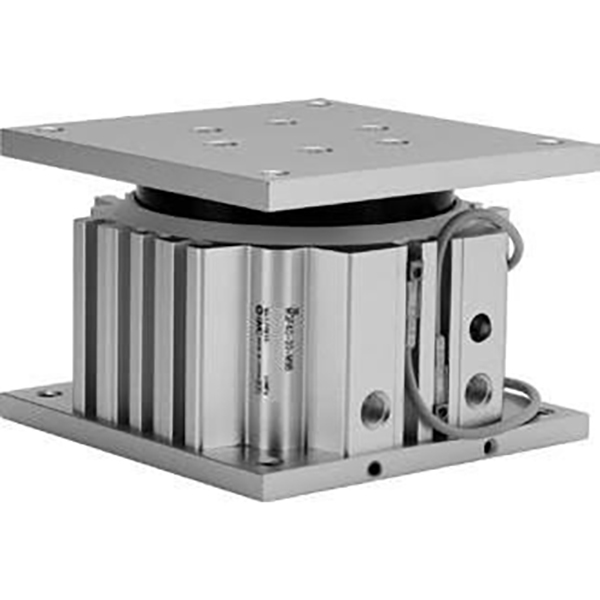

Цилиндарот со низок профил на табелата за водич SOLH MGF е целосно заменлив со соодветните SMC колеги. Дизајниран со интегриран концентричен водич со голем дијаметар, го прекршува ограничувањето на насоката на традиционалните цилиндри со двојни водилки и обезбедува униформни перформанси против отклонување од 360° против ексцентрични оптоварувања. Неговата вкупна висина на инсталација е намалена за 15%~20% во споредба со серијата MGQ за ултра рамен компактен распоред. Достапни големини на отвори: φ40, φ63, φ100 mm со стандардни кратки потези кои се движат од 30 mm до 100 mm, оптимизирани за тешка работа со краток удар. Вградените иглички против ротација обезбедуваат исклучително висок дозволен вртежен момент до 409 N·m за моделот φ100, стабилен под ексцентрична сила од сите правци без заглавување или поместување, со максимална точност против ротација од ±0,05°. Поддржано е двонасочно монтирање на врвот и на дното; Т-слотови на трите страни на телото овозможуваат инсталација на магнетен прекинувач на четири страни. Опремени се стандардни гумени бафери со двоен крај и работа без одржување без масло. Верзијата за чиста ниска прашина со 10 префиксови ги исполнува строгите барања на полупроводнички, електроника 3C и медицински работилници. Околу 15% полесен од конвенционалните конструкции, тој е широко распространет за дигање на работниот дел, исфрлање на жига, превртување на индексирање на станицата и тешко туркање на кратки растојанија, што е идеален компактен пневматски активирач кој бара сенасочен анти-отклонување и капацитет на висок вртежен момент во ограничен простор за инсталација.

Цилиндарот со триаксијален водич од серијата SOLH TC е директна замена за серијата SMC MGP. Усвојува интегрирана структура со три оски која се состои од две водечки прачки плус централна клипна шипка, со ултра висока цврстина. Неговата отпорност на торзија и капацитетот на странично оптоварување се повеќе од двапати од оние на конвенционалните цилиндри со шипки со две водилки, ефикасно спречувајќи го отклонувањето и поместувањето на положбата. Достапните големини на отворите се движат од φ6 mm до 100 mm со две основни варијанти: типот на прецизен топчест лежиште TCL обезбедува ултра ниско триење и непречено движење за кревање со висока фреквенција и прецизно позиционирање; Типот на лизгачки лежишта од месинг легура TCM може да се пофали со супериорна отпорност на абење и отпорност на удар за тешки товари, правливи средини и операции за запирање на транспортната линија. Стандардните потези покриваат 5 mm до 500 mm. Изборните конфигурации вклучуваат прилагодување на ударот од типот J (прилагодлив опсег од максимум 50 mm) и верзијата со висока температура -T која работи стабилно од -20℃ до 120℃. Стандардните конфигурации вклучуваат вградени магнетни прстени, гумени бафери со двоен крај и работа без одржување без масло. Вградени се повеќенасочни отвори за монтирање и четиристрани слотови за магнетни прекинувачи, додека двојните порти за воздух на врвот и на страната овозможуваат флексибилен распоред на цевките. Додатоци за прирабници и ножни држачи поддржуваат разновидни ориентации за инсталација. Работниот притисок се движи од 0,1 MPa до 1,0 MPa, а дупките за позиционирање на реперот обезбедуваат сигурна точност на повторување. Широко користен во подигање на подвижни затка, ракување со ПХБ и стегање во 3C електроника, активирање на портата на пакувањето, исфрлање на жига и ексцентрично возење на товар, овој интегриран погон ја елиминира потребата од посебни надворешни водечки склопови, поедноставувајќи го механичкиот дизајн со одлични перформанси на трошоците за минијатурни станици со општа прецизност и автоматизам.

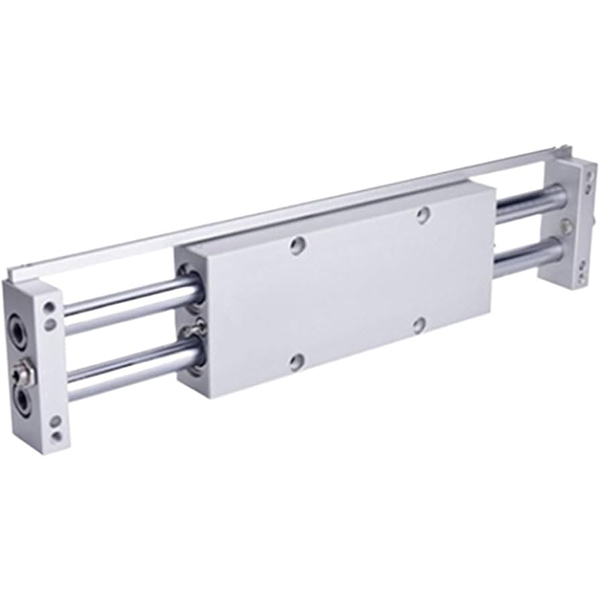

Лизгачки цилиндар со двојна прачка од серијата SOLH CX2 служи како заменлива замена за стандардните модели SMC CX2. Изграден со двојни клипови и симетрични двојни клипни шипки, тој обезбедува двоен потисок во споредба со цилиндрите со една прачка со иста големина на отворот и супериорна интегрална цврстина. Достапни големини на капакот на отвори φ10, 15, 25 mm со стандардни потези од 25 mm до 200 mm. Стандардна верзија усвојува водење на лежиштата за лизгање; надградените CXWM (лизгачки лежишта + хидрауличен тампон) и CXWL (топчесто лежиште + хидрауличен тампон) се приспособени за апликации со чести удари со голема брзина. Симетричните двојни шипки обезбедуваат својствени механички перформанси против ротација со максимална прецизност до ±0,02° за φ25 отвор, поседувајќи извонредна отпорност на странични и ексцентрични оптоварувања. Тенкото тело со низок профил поддржува две форми на склопување: фиксно тело на цилиндар со подвижна крајна плоча или фиксна крајна плоча со лизгачко тело на цилиндар. Четиристраните дупки за монтирање и тринасочните порти за воздух овозможуваат флексибилна инсталација и цевководи во тесни затворени простори. Опремени се стандардни гумени бафери со двоен крај и работа без одржување без масло; опционалната N-немагнетна верзија ги елиминира магнетните пречки за прилики чувствителни на магнет. Широко се применува во прецизниот пренос на работните парчиња за 3C и полупроводнички индустрии, туркање и подигање со жига, густ распоред на цилиндрите во компактна опрема, клипно активирање со средно оптоварување за храна, медицински и чисти работилници.

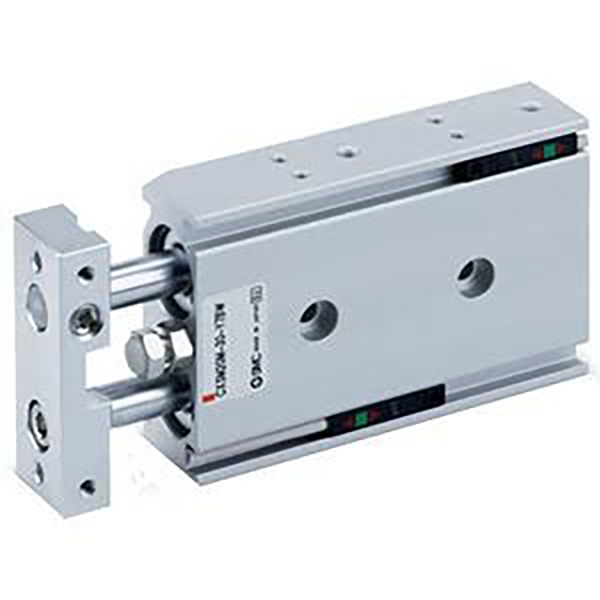

SOLH CXSJ е надградена ултра-компактна итерација на класичните двоцилиндри CXS, заменливи со оригиналната серија SMC CXS. Изграден со интегрирани двојни клипови и двојни водилки, тој обезбедува двојно потиснување со иста големина на отворот со стабилна точност против ротација од ±0,1°. Неговите целокупни димензии се скратени и стеснети за 10%~20% со помала тежина, прилагодена за исклучително тесен распоред на внатрешна опрема. Достапни се четири подмодели: CXSJM со лежиште на лизгање се карактеризира со одлична отпорност на абење и перформанси отпорни на прашина за општо позиционирање при мала брзина; Типот на топчести лежишта CXSJL може да се пофали со ултра ниско триење и непречено движење со максимална брзина од 800 mm/s за високофреквентно префрлање и поставување; Дизајните со двојни шипки CXSJWM/CXSJWL овозможуваат инсталирање на работното парче на двата краја за билатерално синхроно подигање и центрирање. Отворите φ6 и φ10 поддржуваат и аксијално и странично пренесување, додека другите големини прифаќаат само странични цевки. Реверзибилниот држач за магнетни прекинувачи поддржува склопување без пречки во 4 насоки и симетрична инсталација лево-десно. Гумени бафери со двоен крај се стандардни; суфиксот Z е кратенка за вградени магнетни прстени за сензори за положба, а достапни се немагнетни верзии за сценарија против магнетни пречки. Изборната брава за продолжување P и бравата за повлекување R можат стабилно да го држат активаторот на одредените позиции. Широко се користи за собирање и место, лесно притискање и прецизно ограничувачко позиционирање под лесни оптоварувања во рамките на компактна опрема за автоматизација за 3C и општи производствени линии.
