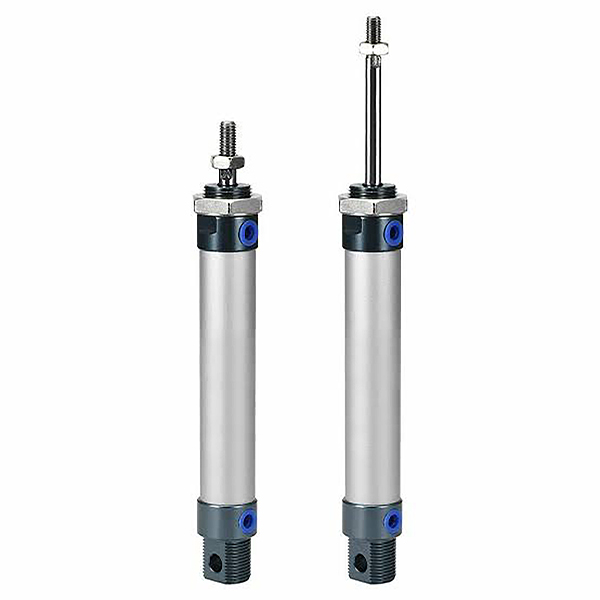

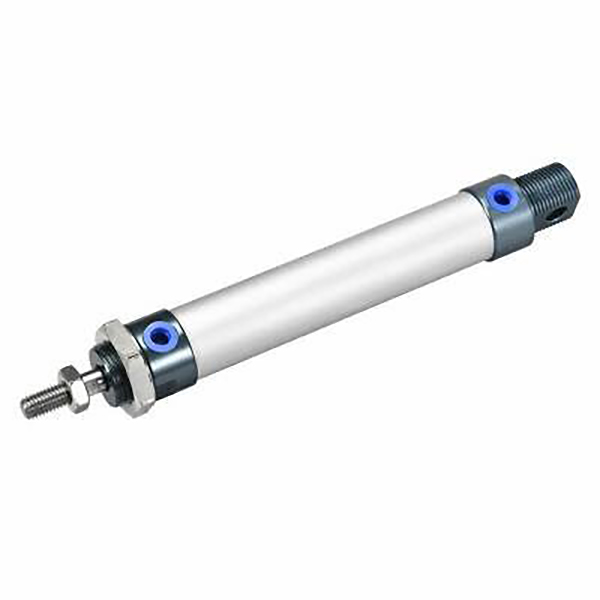

Мини цилиндар од алуминиумска легура од серијата MAL | Лесен економичен пневматски цилиндар

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH MAL е лесен, економичен мини пневматски цилиндар од алуминиумска легура, широко препознатлив на пазарот како економично решение за мини цилиндри. Усвојувајќи ја цевката со цилиндри од анодизирана алуминиумска легура и клипната шипка од нерѓосувачки челик, има ултра мала тежина, компактна структура и ниска цена. Со силна компатибилност со сериите MA и CM2, тој е идеален за автоматизирана опрема со лесно оптоварување и буџет чувствителна во електрониката, пакувањето, лесната индустрија и сува работни сценарија со ниска прашина.

  1.1 Универзален стандард и висока заменливост

     Произведен според домашните универзални индустриски стандарди со унифицирани димензии за монтирање и спецификации за интерфејс. Постигнува одлична структурна и димензионална заменливост со главните цилиндри од сериите MA и CM2, поддржувајќи замена со нулта модификација, реновирање на опремата и сериско стандардизирано склопување.

  1.2 Структура на лесен материјал

     Конструиран со врвна елоксирана цевка за цилиндри од алуминиумска легура и крајни капаци од алуминиумска легура, усогласени со клипна шипка од не'рѓосувачки челик. Во споредба со конвенционалните цилиндри од серијата MA, серијата MAL е 15% полесна по тежина и приближно 10 mm пократка во вкупната должина. Обезбедува извонредна преносливост и компактни перформанси за инсталација додека ефикасно ги контролира трошоците.

  1.3 Стабилна структура за заклучување на конец

     Усвојување технологија за заклучување на навој на капакот со двоен крај со цврста и стабилна структура на склопување. Рационализираниот кружен директен изглед обезбедува едноставна целокупна структура и практично секојдневно расклопување, одржување и отстранување грешки, значително намалувајќи ги подоцнежните оперативни и трошоци за одржување на лесните автоматизирани производни линии.

  1.4 Диверзифицирано движење и функционални деривати

     • МАЛ Двојно дејствување: Двојно движење на доводот на воздух, најуниверзален стандарден тип за конвенционална линеарна автоматизација со лесно оптоварување.

     • MSAL со едно дејствување (истуркање): Структура за истиснување на пролетта, автоматско продолжување на шипката по прекин на напојувањето за механизми за безбедно ресетирање.

     • MTAL единечно дејствување (повлекување назад): Структура за враќање на пружината, автоматско повлекување на шипката по прекин на струја за сценарија за заштитно позиционирање.

     • MALD Двојна прачка: Двојна излезна клипна шипка, остварување синхрона работа и двојно ефикасно движење за прецизен синхрон пренос.

     • MALJ Прилагодлив удар: Дизајн со двојно дејство со прилагодлив потег, поддржува прецизно позиционирање и флексибилна калибрација на ударот за променливи работни барања.

  1.5 Флексибилен пуфер и издржлив систем за запечатување

     Стандардно опремено со висококвалитетна гумена тампон за основно намалување на бучавата и апсорпција на удари; опционалниот надграден воздушен бафер (шифра C) ефикасно ги намалува вибрациите и бучавата при циклично работење со голема брзина. Усвојувајќи ја двонасочната композитна заптивка со ниско триење со вграден жлеб за складирање масло, цилиндерот се одликува со ултра низок стартен притисок и стабилна работа без масло, со работен век до 5 милиони циклуси.

  1.6 Изборна конфигурација на магнетна индукција

     Серијата MAL поддржува опционален вграден магнетен прстен (S код), совршено компатибилен со магнетните прекинувачи од сериите CS1-G и SMC M9B. Овозможува прецизно откривање на позицијата на клипот во реално време и поврзување на електричен сигнал, исполнување на автоматското позиционирање на циклусот и интелигентно следење на барањата за опремата за лесна автоматизација.

2. Целосни правила за именување на моделот и примери за нарачка

  1.Типична структура на моделот: MAL25-100S-CM-FA

 2. Примери за стандарден редослед

     • Стандарден магнетен модел со двојно дејство: MAL32-75S-CM (дупнат 32мм, удар од 75мм, тркалезна опашка, со магнетен прстен)

     • Модел за враќање на пролетта со еден актер: MTAL20-50S-U (дупче 20мм, удар од 50мм, рамна опашка, ресетирање со едно дејство)

     • Модел со двојна прачка со двојна глума: MALD25-100S-CA (дупче 25мм, удар од 100мм, опашка за нишање, синхрона работа со двојна прачка)

3. Основни технички параметри (стандарден тип)

4. Референтна табела за теоретски потисок и затегнување од 0,5 MPa (една шипка)

 4.1 Податоци за изведба со двојно дејство (MAL).

  4.2 Податоци за изведба на едно дејство (MTAL Spring Return).

5. Форми за монтирање и изведени модели

  5.1 Диверзифицирани универзални методи за монтирање

     • CM тркалезна опашка: Стандардна директна монтажа, најуниверзален тип за конвенционална фиксна линеарна работа со лесно оптоварување

     • CA замав опашка: Структура на опашка што може да се ниша, погодна за механички механизми за осцилирање, превртување и поврзување

     • U Рамна опашка: Ултра компактен дизајн со рамна опашка, совршен за ултра тенок и тесен распоред на просторот за инсталација

     • FA/FB Предна/Задна прирабница: Прицврстување на предни и задни рамни прирабници, стабилна вертикална инсталација за опрема за позиционирање со лесно оптоварување

     • Држач за стапало LB: Прицврстување на аксијална основа на стапалото, удобна странична инсталација и флексибилен распоред на опремата

     • Двоен држач за уво SDB: Структура со двојна шарка, приспособлива на флексибилно замавнување и посебни работни услови за поврзување

  5.2 Основни изводни серии

     • MAL Стандардно двојно дејствување: Универзален лесен модел со опционален магнетен прстен за општа автоматизација со лесно оптоварување

     • MSAL/MTAL Едноделно: Типови на пружински истиснување/враќање пружини за безбедносно ресетирање и сценарија за заштитно позиционирање

     • MALD Двојна прачка: Синхрона излезна структура со двоен крај, удвојување на ефективниот удар и подобрување на стабилноста на работата

     • MALJ Прилагодлив удар: Приспособлив дизајн на удар за прецизно позиционирање и барања за обработка со променлив удар

     • MALC прилагодливо перниче: Надградена структура на воздушниот бафер, намалувајќи го ударот со голема брзина и бучавата за често циклично работење

6. Споредба на селекција MAL vs MA

7. Водич за брз избор во 3 чекори

     1. Избор на дупчење: Изберете соодветна големина на отворот врз основа на вистинската тежина на товарот, резервирајте повеќе од 50% безбедносна маржа. Дајте приоритет на сериите MAL за проекти за автоматизација со лесно оптоварување и буџет чувствителни.

     2. Избор на мозочен удар: Вистински работен удар плус 10~20mm безбедносна маржа; следете ги стандардните граници на удар: двојно дејство ≤500mm, едно дејство ≤150mm.

     3. Функционална конфигурација: Изберете MAL за стандардно двојно дејство, MTAL за враќање на пружината со едно дејство, MALD за синхроно работење со двојна прачка. Изберете MALC воздушно перниче за работа со голема брзина (>500 mm/s). Опреми S магнетен прстен + прекинувачи CS1-G/M9B за автоматско откривање на положбата.

Резиме на една реченица

     Мини цилиндарот со лесни алуминиумски легури од серијата SOLH MAL се одликува со ултра лесна компактна структура, ултра ниска цена и разновидни функционални опции, кои служат како најисплатливо пневматско решение за мала автоматизирана опрема со лесно оптоварување, суво опкружување и буџетски ограничена.
