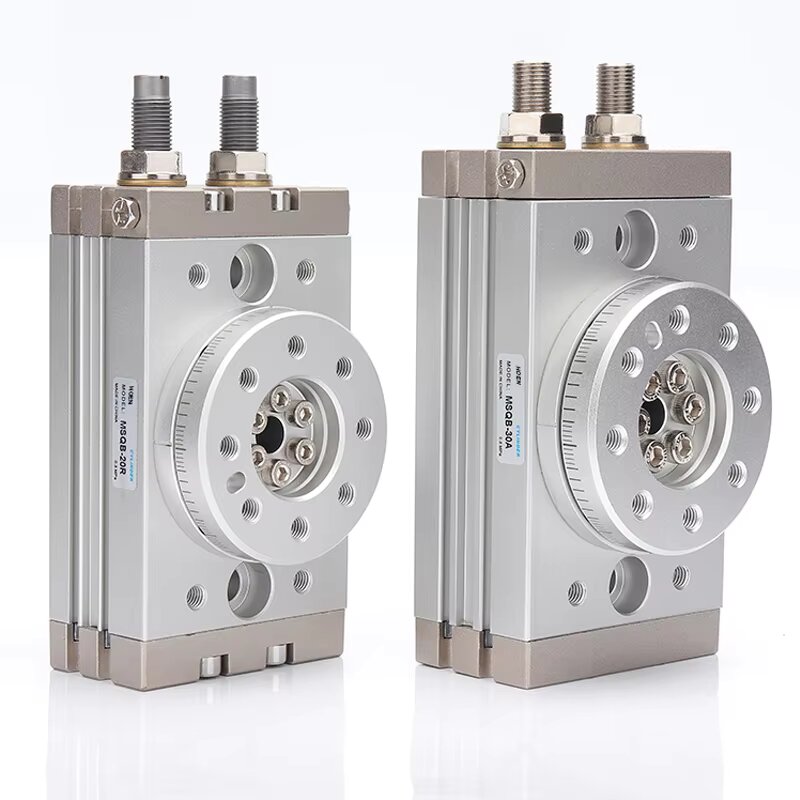

Ротационен активатор на решетката и пинјоните од серијата HRQ

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Ротациониот цилиндар SOLH HRQ усвојува симетрична структура на пренос со багажник и шило со двоклип, со ултра мазна ротација, двоен излезен потисок и висока прецизност на позиционирање на повторување. Аголот на замавнување постојано се прилагодува во рамките на 0~190°, широко распространет за ротационо индексирање, стегање на работните парчиња, превртување и сортирање станици на целата автоматизирана опрема за производство.

Табела за брз избор на серии

Табела со технички спецификации за универзално јадро

Излезен вртежен момент и податоци за дозволеното оптоварување

  1. Теоретски излезен вртежен момент (0,5MPa напојувачки воздух, единица: N·m)

  2. Референтна табела за максимално дозволено оптоварување

Совет за избор на безбедност на вчитување

     -- Вистинското работно оптоварување мора да ја задоволува безбедносната формула подолу за да се избегне деформација и предвремено откажување:

     -- Реално аксијално оптоварување / Максимално аксијално оптоварување + Реално радијално оптоварување / Максимално радијално оптоварување + вистински момент на свиткување / максимален момент на свиткување ≤ 15.

Предности на структурен дизајн

  1. Симетричен погон на багажник и заби

     -- Балансираниот двоен клип обезбедува двоен излезен вртежен момент, стабилна ротација без тресење, одлична прецизност на позиционирањето и супериорна носивост на тежок товар во споредба со ротационите цилиндри со една крила.

  2. Повеќенасочна монтажна основа

     -- HRQ10~HRQ200: прислушувани дупки за монтирање распоредени на двете странични страни;

     -- Micro HRQ2/3/7: дупки за монтирање на долната рамнина; флексибилен распоред за рамки за компактна опрема.

  3. Централна шуплива низ дупка

     -- Шупливиот дизајн на површината на ротационата маса овозможува воздушните цевки, сензорските кабли да минуваат низ центарот, уреден внатрешен распоред на цевките без надворешни пречки во линијата.

  4. Две опционални тампон решенија

     -- Механички гранични тампон за завртки: ниска цена, погоден за мало оптоварување и интермитентна работа со мала брзина

     -- Хидрауличен амортизер (-А наставка): Капацитет за апсорпција на енергија 3~5 пати поголем од тампонот на завртките, ефикасно ги потиснува ударните вибрации при високо-брзинско стопирање на тешки товари, гарантира прецизна повторливост на позиционирањето

  5. Компатибилност со универзален магнетен прекинувач

     -- Стандардни претходно обработени жлебови на сензорот од двете страни на телото на цилиндерот, компатибилни со D-M9BV, D-A93 и други општи магнетни прекинувачи од трска за ротационен повратен сигнал на место до системот за контрола на PLC.

Целосно правило за именување на моделот

  1. Основен модел Пример: HRQ30-A

     -- HRQ: Сериски код на цилиндрите за ротирачки багажник и пинион

     -- 30: Шифра за големината на рамката, што одговара на фиксните параметри за вртежен момент и оптоварување

     -- -A: Наставка за вграден хидрауличен амортизер; без наставка = механичка гранична завртка тампон

  2. Проширена дефиниција на наставката

     -- -S: Крајна капа од нерѓосувачки челик за антикорозивна влажна средина

     -- Опции за конец: PT конусна нишка, G паралелна нишка, NPT американски стандарден конец

Водич чекор-по-чекор за избор и типични апликации

  1. Правила за приоритет на избор

     -- Голема брзина, големо оптоварување на работното парче, високопрецизно позиционирање на застанувањето → HRQ□-хидрауличен тампон модел

     -- Лесно оптоварување, мала брзина на циклусот, строга контрола на трошоците → Стандардна верзија на тампон со завртки HRQ

     -- Влажна / малку корозивна средина на работилницата → HRQ□-A(S) варијанта на крајната капа од нерѓосувачки челик

     -- Приоритет за совпаѓање на товарот: проверете три основни индикатори истовремено - излезен вртежен момент, момент на свиткување, радијално и аксијално дозволено оптоварување

  2. Типични сценарија за индустриска примена

     -- Прецизно автоматско склопување: склопување на ротирачки дел, станици за затегнување на завртките

     -- Логистика за сортирање материјали: превртување на работното парче од 90°/180°, префрлување на насоката на транспортерот

     -- Пневматски тела за стегање: механизам за стегање и превртување со ротирачки жиг

     -- Машини за пакување: Ротација на шишиња, ротациони станици за автоматско лепење на етикети

Споредба на перформансите: HRQ Rack-Pinion VS VS Tip Rotary Cylinder

Резиме на една реченица

     Ротациониот цилиндар со двоен клип SOLH HRQ нуди изборни варијанти на механичка завртка / хидрауличен тампон со верзија отпорна на корозија од нерѓосувачки челик, монтажа во повеќе насоки и дизајн на централна шуплива маса, обезбедувајќи стабилно ротирачко позиционирање со тежок вртежен момент за автоматско склопување, производствени линии и пакување материјали.
