Бренд:SOLH од Richge Technology

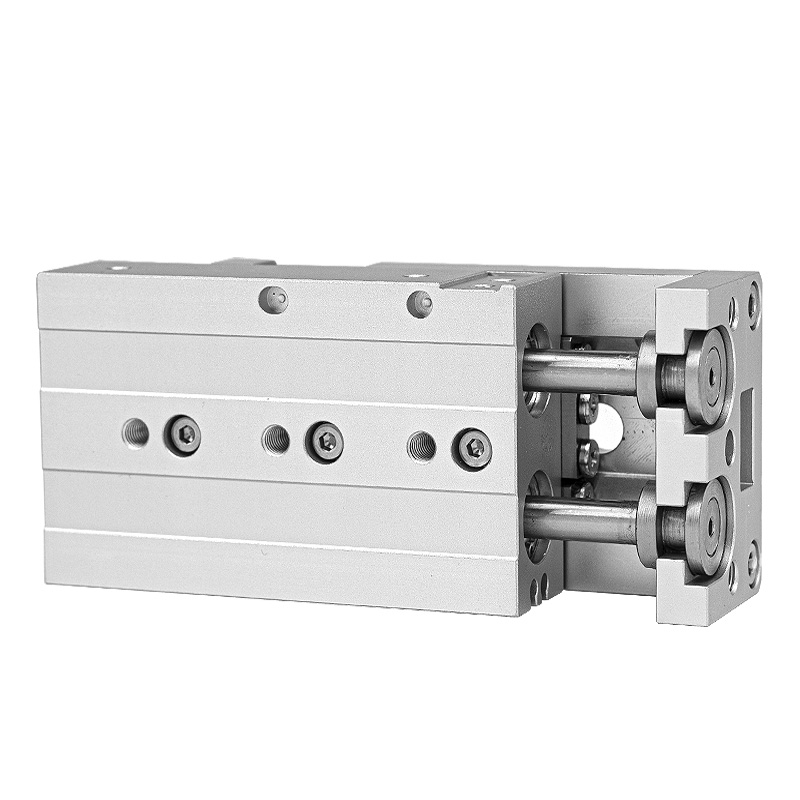

Прецизниот лизгачки цилиндар со две вратило од серијата SOLH HLS / HLSL го усвојува линеарниот водич со вкрстен валјак како основна водечка компонента. Во споредба со цилиндрите со лизгачки топчиња со рециркулација на HLQ, тој обезбедува далеку поголема цврстина, супериорна прецизност на позиционирање на повторување и посилен отпор на ексцентрични странични оптоварувања, совршено совпаѓање со процесите на големо оптоварување, ултра прецизно склопување и автоматизација на позиционирањето.
-- Стандарден тип на HLS: тело на цилиндерот инсталирано на едната страна од вагонот, компактна вкупна ширина. Погоден за ограничен простор за инсталација, услови на средно-мало оптоварување без очигледно ексцентрично поместување на оптоварување.
-- Симетричен тип на HLSL: Цилиндар центриран помеѓу два паралелни вкрстени водилки за ролери, рамномерна распределба на силата, значително зголемена цврстина и тежок капацитет на товар. Прв избор за тешки товари, ексцентрично оптоварување и ултра-прецизни работни сценарија.
|
Ставка на параметар |
Детали за спецификација |
| Водечки механизам |
Линеарен водич со вкрстен валјак (тип на ролери за контакт со линија) |
| Тип на операција |
Двојно дејствување возвратно |
| Големини на отвори (мм) |
6, 8, 12, 16, 20, 25 |
| Стандардни опции за мозочен удар (мм) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Опсег на работен притисок |
0,15 ~ 0,7 MPa |
| Притисок за доказ за тестирање |
1,2 MPa |
| Работна температура |
-20℃ ~ 70℃ (без внатрешен шлаг) |
| Брзина на патување со клипот |
50 ~ 500 mm/s |
| Толеранција на мозочен удар |
Мозочен удар ≤100mm: +1,0mm; Мозочен удар ＞100mm: +1,5mm |
| Спецификации на навој за воздушно пристаниште |
Отвор 6/8/12: М5×0,8; Отвор 16/20/25: PT1/8 |
| Магнетен прстен |
Вграден стандардно (наставка S), компатибилен со магнетни прекинувачи за трска CMSH / DMSH |

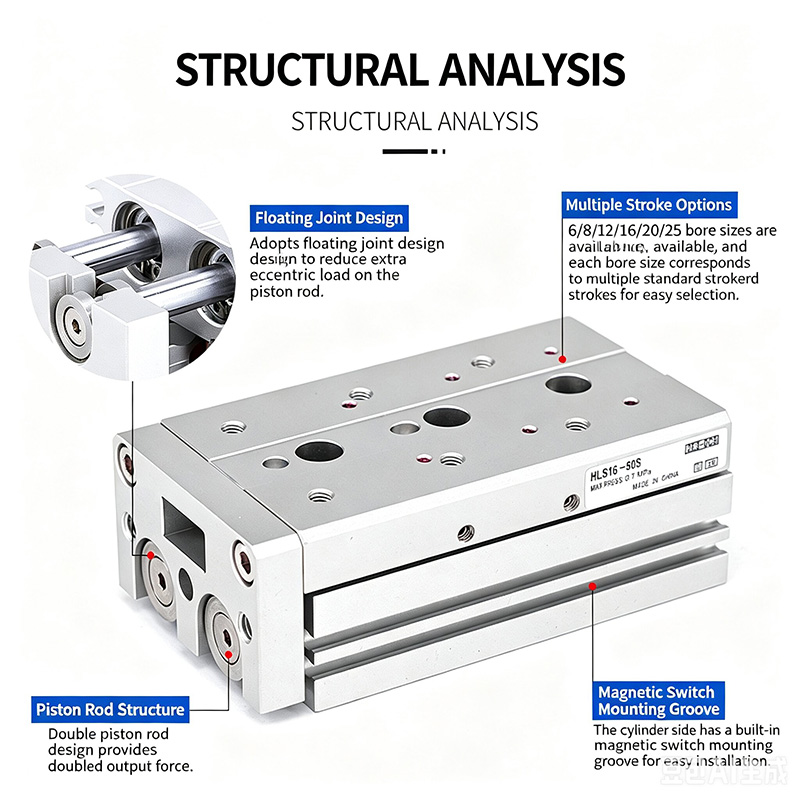

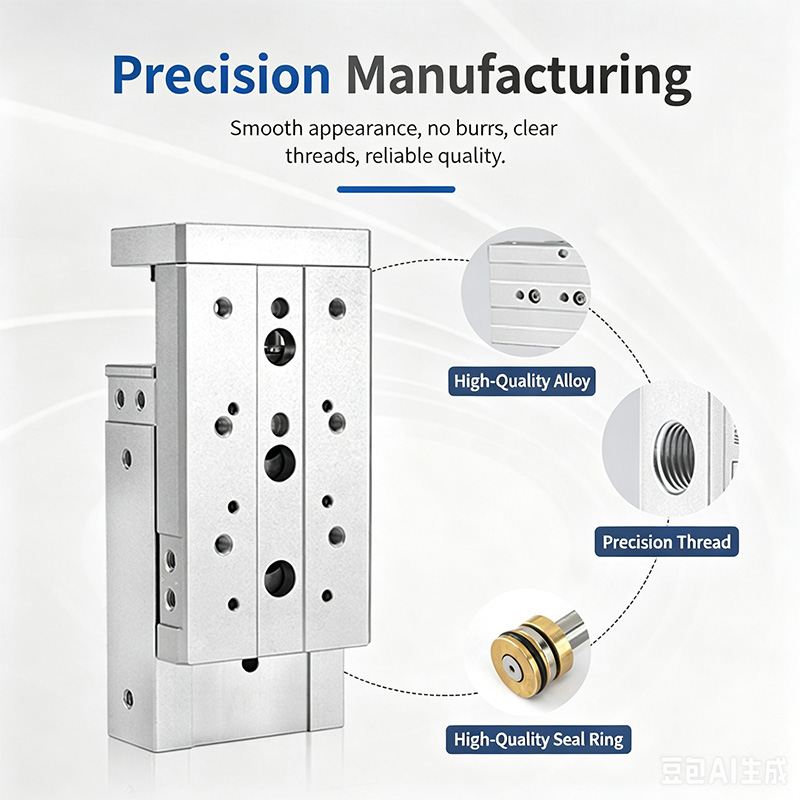

1. Линеарен водич со вкрстени ролери (Дизајн на контакт со линија на ролери)
-- Структурата на лежиштето за контакт на линијата обезбедува екстремна цврстина, извонредна исправност и прецизност против ротација, силна отпорност на удар и стабилна работа при тежок товар. Интегриран едноделен дизајн на вагон за водич со ултра ниско триење, ултра мазно движење и продолжен циклус на сервисирање.
2. Вграден лебдечки зглоб
-- Еластичната пловечка врска помеѓу клипната шипка и лизгачката платформа ја неутрализира страничната сила и ексцентричниот вртежен момент, избегнувајќи отклонување на клипната шипка и оштетување од преоптоварување.
3. Двојни паралелни клипни прачки
-- Двоен излез на потисок, одлични перформанси против торзија, одржува висока точност на позиционирање при оптоварена состојба.
4. Универзална монтажа со повеќе насоки
-- Дупки за монтирање со тапкање обработени на долните, предните и страничните површини за инсталација во 3 насоки; Прецизни дупки за иглички за лоцирање претходно обработени на основа за брзо прецизно позиционирање.
5. Површини за монтирање на 3 странични алатки
-- Допрете дупки за монтирање на тела на горната и предната страна на лизгачот, лоцирање на дупките за игличките на горната рамнина на лизгачот за да се гарантира повторлива прецизност на позиционирање на жига.
6. Претходно машински жлебови за инсталација на сензорот
-- Стандардни лизгачки отвори на страната на цилиндерот за флексибилна инсталација и прилагодување на положбата на магнетните прекинувачи.
7. Разновидни опции за тампон и ограничување за запирање
-- Фиксниот тампон за воздух, прилагодливиот тампон за воздух (A/AS/AF), хидрауличниот тампон на амортизерите (B/BF) и повеќе надворешни механички гранични блокови за стоп се опционални комбинации.

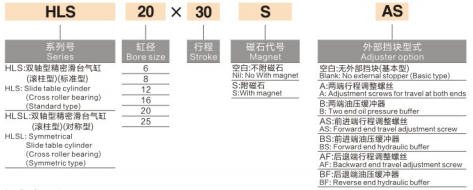

1. Пример модел: HLS20×30SAS
-- HLS = Стандардна серија на странични цилиндри; HLSL = Симетрична центрирана серија со висока ригидност
-- 20 = Дијаметар на отворот на цилиндерот (мм)
-- 30 = Номинална должина на удар (мм)
-- S = Вграден постојан магнетен прстен (стандардна фабричка конфигурација)
-- A = Прилагодлив воздушен бафер на двата краја
AS = Прилагодлив тампон за воздух само на крајот од напредниот удар
AF = Прилагодлив тампон за воздух само на крајот на повратниот удар
-- B = тампон за хидраулично масло на двата краја
BF = Тампон за хидраулично масло само на крајот на повратниот удар
| Отвор (мм) |
Ефективна површина на туркање/влечење (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
Push:42 / Pull:57 |
8/11 |
17/23 |
25/34 |
29/40 |
|
8 |
Push:75 / Pull:101 |
15/20 |
30/40 |
45/61 |
53/71 |
|
12 |
Push: 170 / Pull: 226 |
34/45 |
68/90 |
102/136 |
119/158 |
|
16 |
Push: 302 / Pull: 402 |
60/80 |
121/161 |
181/241 |
211/281 |
|
20 |
Push: 491 / Pull: 628 |
98/126 |
196/251 |
295/377 |
344/440 |
|
25 |
Push:767 / Pull:982 |
153/196 |
307/393 |
460/589 |
537/687 |
1. Предлози за избор
-- Стандарден модел HLS: Компактен простор за инсталација, средно-мало оптоварување, без очигледно ексцентрично поместување на оптоварување
-- Симетричен модел HLSL: Избор на приоритет за тежок товар, ексцентрично странично оптоварување, ултра висока цврстина и ултра прецизно позиционирање барања
2. Типични индустриски апликации
-- Прецизно склопување, автоматско позиционирање, пневматско стегање и станици за пренос на работното парче
-- Линии за производство на полупроводници и електронска автоматизација
-- Високопрецизни инструменти за инспекција за тестирање, опрема за медицинска автоматизација, механизми за прицврстување на машински алати
SOLH HLS/HLSL вкрстен валјак со лизгачки цилиндар со две вратило, усвојува водич за вкрстени ролери со контактна линија со висока цврстина со двојни стандардни/симетрични варијанти, опремен со опционален воздушен/хидрауличен тампон и антиексцентричен дизајн на пловечки спој, премиум тешка, ултрапрецизна медицинска опрема со високо-прецизно, линеарен кондуктор за погон.
