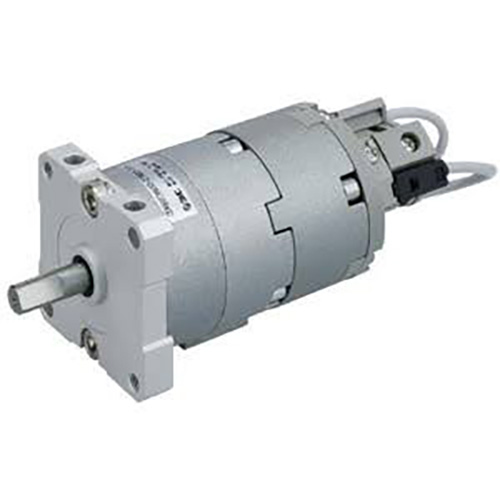

Ротационен активатор од типот на слободна лопатка од серијата CRBU2

Марка: SOLH од Richge Technology

Позиционирање на производот и основни структурни карактеристики

     Серијата SOLH CRBU2 е ротационен цилиндар за вртење од типот на мини лопатка дизајниран за прецизни ротациони станици со ограничен простор, кој се одликува со бесплатно монтирање во повеќе насоки, ултра тенко лесно тело, нулта брзина на менувачот и широк агол на замавнување. Достапни големини на отвори: 10/15/20/30/40, со опции со единечна/двојна лопатка за да се задоволат различните барања за ротирачко превртување со лесно оптоварување.

 1. Главни карактеристики на дизајнот

     -- Директен погон на лопатка (S единечна крила / Д двојна крила): Без менувач, нула повратен удар, мазна ротација и ултра прецизно позиционирање

     -- Цилиндричен преглед на целосно слободно монтирање: горно/долу/лево/десно/аксијално може да се монтира без дополнителни држачи за монтирање; 12% полесен од CRB2 за густ компактен распоред на опремата

     -- Опсег на целосен агол на замавнување: Единечно крило 90°/180°/270°; Двојна лопатка 90°/100°, максимално замавнување со единечна крила до 270°

     -- Распоред на двојни цевки: Стандардна странична порта (без наставка) / аксијална порта (наставка Е) за да одговара на различни распореди за рутирање на гасоводот

     -- Проширливи функционални модули: опционална единица за прилагодување на аголот W и вграден магнетен прстен за инсталација на магнетен прекинувач; нема радијални испакнати делови за да се заштеди простор во кабинетот

     -- Премиум систем за заптивање со ниско истекување: Специјална композитна заптивка со вградена стоп за позиционирање, ултра ниско внатрешно истекување, работа без масло, погодна за чисти производни средини

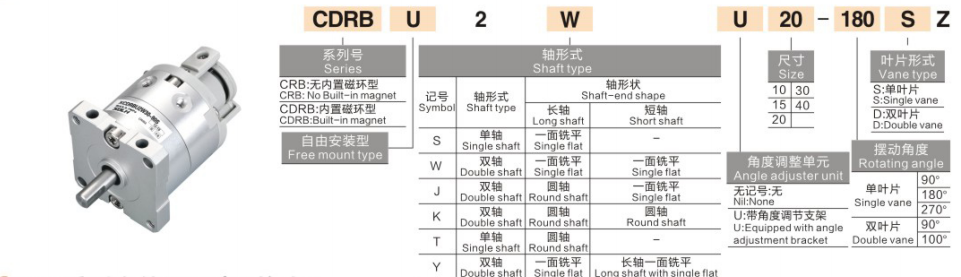

Целосно правило за именување на моделот

  1. Модел Пример: CRBU2WU20-180SE-M9BW

 2. Референтни примери за стандардна нарачка

     -- Стандардна странична порта со една лопатка: CRBU2-20-180S

     -- Со прилагодување на аголот + двојна лопатка: CRBU2W30-90D

     -- Аксијална порта + магнетен прекинувач: CRBU2-15-270SE-M9B

Стандардни универзални технички спецификации (Притисок за тестирање: 0,5 MPa)

  1. Општи параметри за изведба

     -- Опсег на работен притисок: Големина 10/15: 0,2~0,7MPa; Големина 20/30/40: 0,15~1,0MPa

     -- Работна температура на околината: 5 ~ 60 ℃ (без шлаг во внатрешните воздушни цевки)

     -- Точност на позиционирање на аголно повторување: ±0,01°, стабилна ротација нула назад

     -- Вграден бафер: Нема; надворешен амортизер кој може да се конфигурира посебно

     -- Дозволена кинетичка енергија на удар: 0,00015 ~ 0,04J (пропорционално се зголемува со големината на отворот)

     -- Барање за подмачкување: Фабрички претходно подмачкан дизајн без масло

  2. Табела за теоретски излезен вртежен момент (единица: N·m @0,5MPa)

  3. Референца за тежина и целокупна димензија (спецификација 180°)

Основни конкурентни предности

  1. Слободното монтирање во повеќе насоки заштедува простор

     -- Цилиндричното мазно тело може да се фиксира со завртки на која било површина без држачи; 12% полесно тело, оптимален избор за високо компактни интегрирани рамки за опрема

  2. Ултра прецизно аголно позиционирање нулта повратна реакција

     -- Директниот погон на лопатките го елиминира просторот за поврзување на менувачот, ултра мазна ротација со прецизност на повторување од ±0,01° за станици за контрола на аголот со строга прецизност

  3. Широк прилагодлив опсег на замавнување со опционална единица за запирање

     -- Максимално замавнување од 270° со единечно крило; Модулот за прилагодување на аголот W овозможува бескрајно приспособлив удар од 0~240°, практично подесување на аголот на повеќе станици

  4. Двојното крило испорачува двојно зголемен вртежен момент под идентична контура

     -- Истата надворешна димензија, моделот со двојна крила D обезбедува двојно вртежен момент од S единечно крило за да се справи со поголемо ротирачко оптоварување

  5. Долг работен век заптивна структура без масло

     -- Композитно запечатување со ниско триење, работен век над 5 милиони преклопни циклуси, компатибилен со обичните работилници и чисти производни линии без прашина

Методи за монтирање и типични индустриски апликации

  1. Две главни форми за монтирање

     -- Директно монтирање на телото: завртки се заклучуваат на која било цилиндрична површина, изводливо е аксијално/радијално поставување, брзо расклопување и замена

     -- Помошна комбинирана монтажа на рамна плоча: фиксирајте хоризонтално или вертикално преку монтажната плоча, идеална за крајниот ефектор на роботот, од страната на опремата и горната скриена инсталација

  2. Типични сценарија за примена

     -- 3C Electronics Automation: превртување на мини компонента, ротирачко позиционирање на камерата, префрлување на аголот на свиткување, ротирачко индексирање на инспекциската станица

     -- Прецизни линии за склопување: ротационен механизам за затегнување на завртките, прилагодување на аголот на стегање на терминалот, лесно обработување 180°

     -- Машини за пакување: ротација на преградата на материјалот, фино подесување на аголот за прицврстување на етикетата, ротирачко напојување со краток удар

     -- Опрема за општа автоматизација: ротационен прекинувач на вратата на опремата, префрлување на производствена станица, високофреквентна вртење со лесно оптоварување.

Споредба на избор: CRBU2 Слободна монтажа VS CRB2 Стандардна ротирачка монтажа

Водич за брз избор во 3 чекори

  1. Избор на големина на отворот врз основа на оптоварувањето на вртежниот момент

     -- Пресметајте го вистинскиот работен вртежен момент, изберете модел со 50% безбедносна маржа на вртежен момент:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Избор на тип на лопатка

     -- Лесно оптоварување со низок вртежен момент → S единечна крила; Високо големо ротационо оптоварување → Д двојна крила (излезен двоен вртежен момент)

  3. Поклопување на конфигурацијата

     -- Потребно е дотерување на аголот: Додадете наставка W единица за прилагодување на аголот (0~240° бескрајно прилагодлива)

     -- Повратни информации за сигналот за позиција на PLC: опремете го магнетниот прекинувач M9B/M9BW за откривање на ротациона граница во две насоки

     -- Барање за рутирање на цевководот: празно за стандардна странична порта, наставка E за аксијално централно воздушно пристаниште

Резиме на една реченица

     Ротациониот цилиндар SOLH CRBU2 има произволна инсталација без држачи, прецизност ± 0,01° со нула повратни удари, опции за вртежен момент со двојна/двојна лопатка и распоред на странични/аксијални воздушни приклучоци, со опционален регулатор на аголот W и магнетен прекинувач M9BW, лесно компактно решение за стареење со лесно оптоварување 3C,
