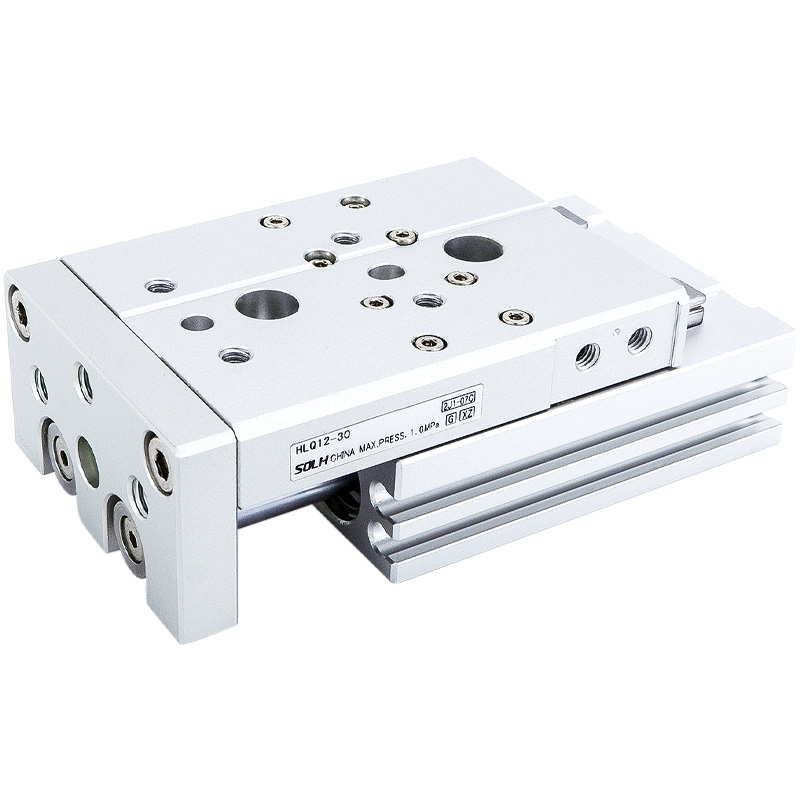

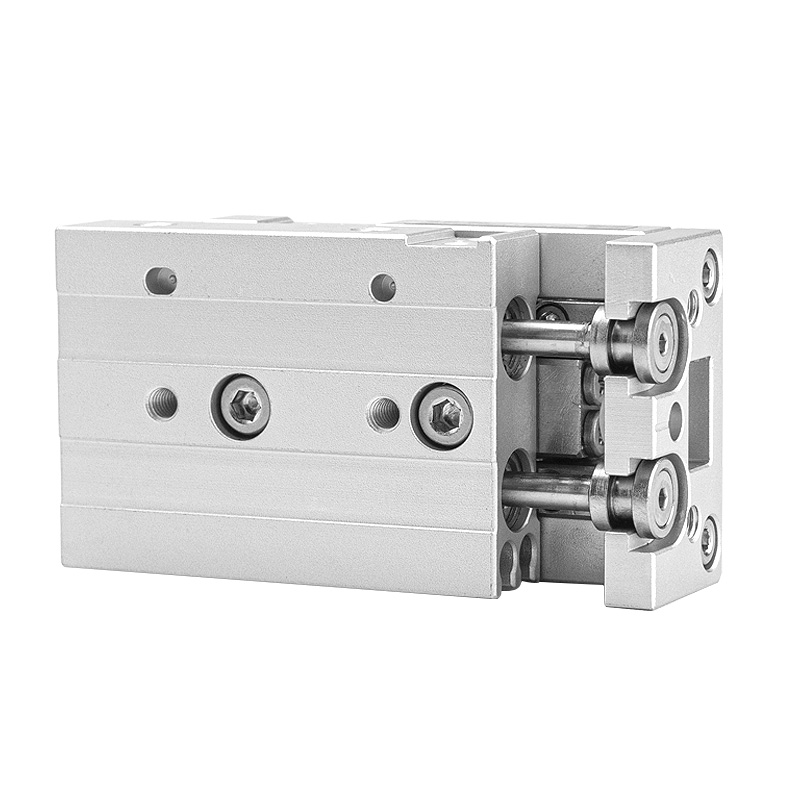

Прецизен линеарен лизгачки цилиндар со две вратило од серијата HLQ / HLQL (Водич за рециркулирачка топка)

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Прецизниот лизгачки цилиндар со две вратило SOLH HLQ / HLQL ја усвојува рециркулирачката структура на јадрото на линеарната водилка на топката, обезбедувајќи непречено линеарно клипно движење со висока прецизност и висока ригидност за автоматизирана опрема. Две варијанти ги покриваат работните услови за лесно-средно и тешки ексцентрични оптоварувања, соодветно.

Преглед на серијата

     -- HLQ Стандарден тип: Телото на цилиндерот распоредено на страната на лизгачката единица, компактна вкупна ширина

     -- HLQL симетричен тип: центриран цилиндар + двојни симетрични водилни шини, ултра висока цврстина и капацитет против отклонување

     -- Водечка структура: Линеарна водилка за кружење на топката; единечна шина за отвор 6/8, двојни паралелни шини за отвор ≥12

     -- Режим на работа: Двојно повратно движење

     -- Применлив медиум: компримиран воздух со прецизност на филтрација ≥40μm

Основна табела со технички спецификации

Структурни и изведбени предности

  1. Двојна прецизна рециркулирачка топка водилка шини

     -- Ниско триење, ултра мазно движење, извонредна исправност и прецизност на позиционирање на повторување; интегриран слој против рѓа отпорен на прашина за продолжен работен век.

  2. Вграден лебдечки зглоб

     -- Еластичната пловечка врска помеѓу клипот и носачот на лизгачот ја поместува страничната сила и ексцентричниот вртежен момент, спречувајќи деформација на клипната шипка и оштетување од преоптоварување.

  3. Дизајн на двојна паралелна клипна шипка

     -- Двоен излезен потисок, моќни перформанси против торзија, нулта ротација на лизгачката платформа под оптоварување.

 4. Мулти-насочен распоред за монтирање

     -- Дупки за монтирање на долната, предните и страничните површини за 3-насочна инсталација; Прецизни дупки за лоцирање на игличките на основата за брзо прецизно монтирање на тела.

  5. Површини за монтирање на 3-страни жиг

     -- Отворени дупки за алатирање на горната и предната страна на лизгачот; дупки за позиционирање на игличките на горниот дел од лизгачот за да се гарантира прецизноста на повторувањето на позиционирањето на тела.

  6. Пред-машински жлебови на сензорите

     -- Стандардни лизгачки слотови на страната на цилиндерот за брза монтажа и прилагодлива положба на прекинувачите со магнетна трска.

  7. Разновидни комбинации на бафер и стоп блок

     -- Изборен фиксен тампон за воздух, прилагодлив тампон за воздух (A/AS/AF), хидрауличен тампон за амортизери (B/BF); Достапни се повеќекратни додатоци за блокови за запирање на надворешни ограничувања.

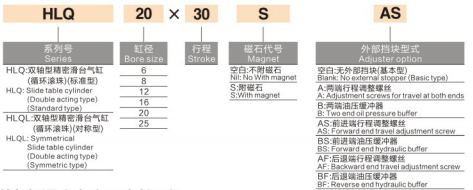

Стандардно правило за именување на моделот

  1. Пример модел: HLQ20×30SAS

     -- HLQ = Стандардна серија со две вратило; HLQL = симетрична серија со двојни шини со висока цврстина

     -- 20 = Дијаметар на отворот на цилиндерот (мм)

     -- 30 = Номинална должина на удар (мм)

     -- S = Вграден постојан магнетен прстен (задолжителна стандардна конфигурација)

     -- A = Прилагодлив тампон за воздух со двојни краеви

        AS = Преден удар со еден прилагодлив воздушен бафер

        AF = Повратен удар со еден прилагодлив воздушен бафер

     -- B = тампон за хидраулично масло со двојни краеви

        BF = тампон за хидраулично масло со повратен удар

Табела за теоретска излезна потисна сила (Единица: N)

Упатства за избор и типични сценарија за примена

  1. Логика за избор на модел

     -- HLQ Стандарден тип: Компактен простор за инсталација, средно мало оптоварување, мало или без ексцентрично странично оптоварување

     -- HLQL симетричен тип: тешко оптоварување, очигледно ексцентрично офсет оптоварување, висока цврстина и ултра-високи барања за прецизност за позиционирање

  2. Типични апликации

     Прецизно позиционирање, автоматско пренесување на работните парчиња, пневматски станици за стегање; широко користен во 3C електроника, линии за производство на полупроводници, автоматизирана опрема за склопување и прецизни инструменти за тестирање.

Резиме на една реченица

     SOLH HLQ / HLQL кружен цилиндар со топче со две вратило нуди стандардни компактни и симетрични двојни варијанти со висока ригидност, со опционален воздушен/хидрауличен тампон, дизајн со двојна шипка против торзија и пловечки спој, универзален високопрецизен линеарен активирач за средно и тешко позиционирачко оптоварување.
