Детален вовед во високонапонскиот прекинувач за заземјување во затворен простор Richge технологија

    Врз основа на деловната основа на Richge Technology во областа на високонапонски додатоци за разводни уреди (претходно фокусирана на високонапонски изолациони делови, компоненти на прекинувачот за заземјување итн.), нејзините производи за внатрешен високонапонски прекинувач за заземјување се позиционирани како основна безбедносна опрема за електроенергетските системи со напонски нивоа од 12kV~40,5kV. Тие главно се користат во внатрешни трафостаници, простории за дистрибуција на електрична енергија и совпаѓање на високонапонски разводни уреди за да се задоволат потребите за заштита на заземјувањето при одржување на опремата. Производите се во согласност со индустриските стандарди како што се T/ZZB 2173-2021 "12kV~40.5kV внатрешен високонапонски AC заземјување прекинувач". Следното е детален вовед од основните димензии на производот:

I. Преглед на производот и позиционирање на јадрото

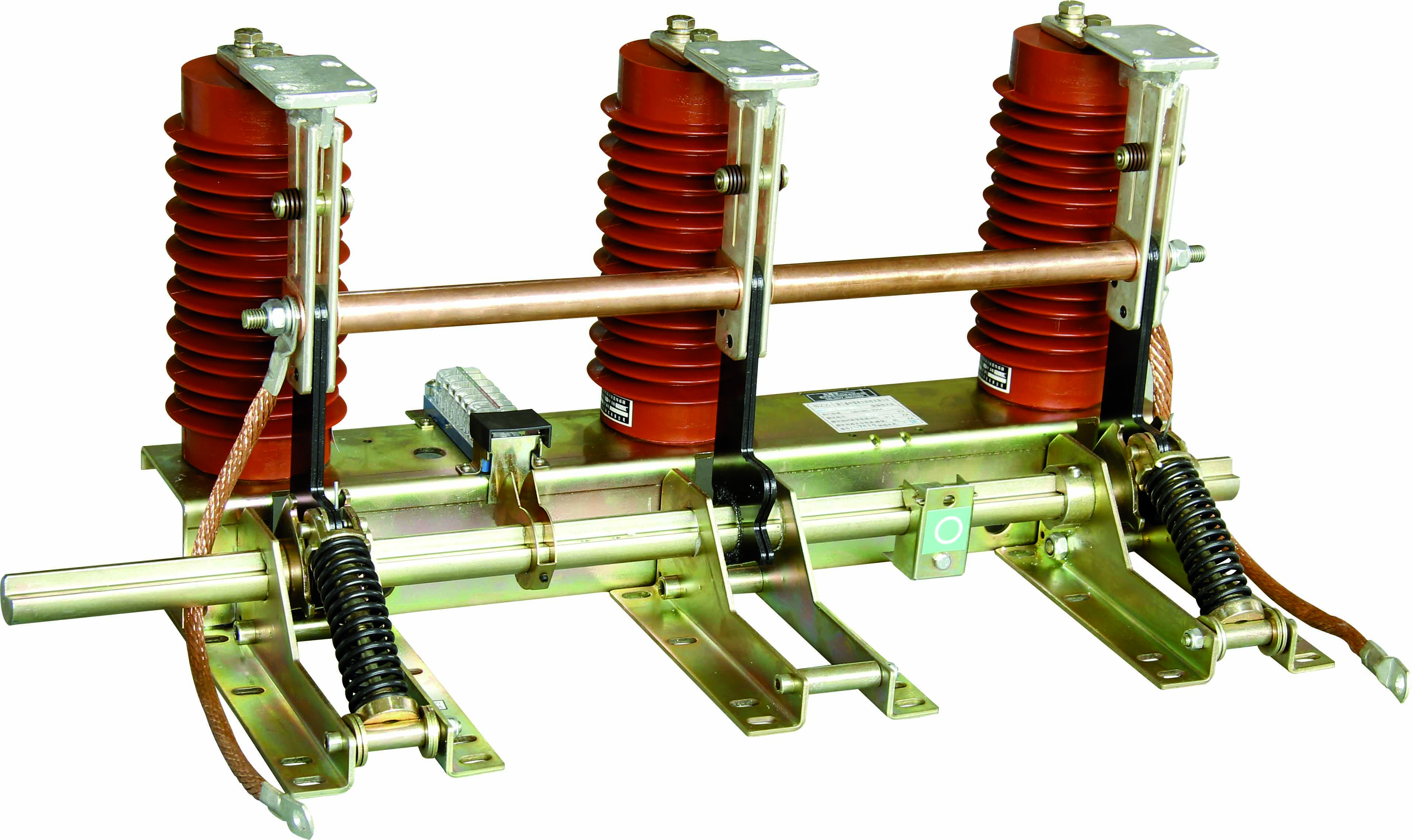

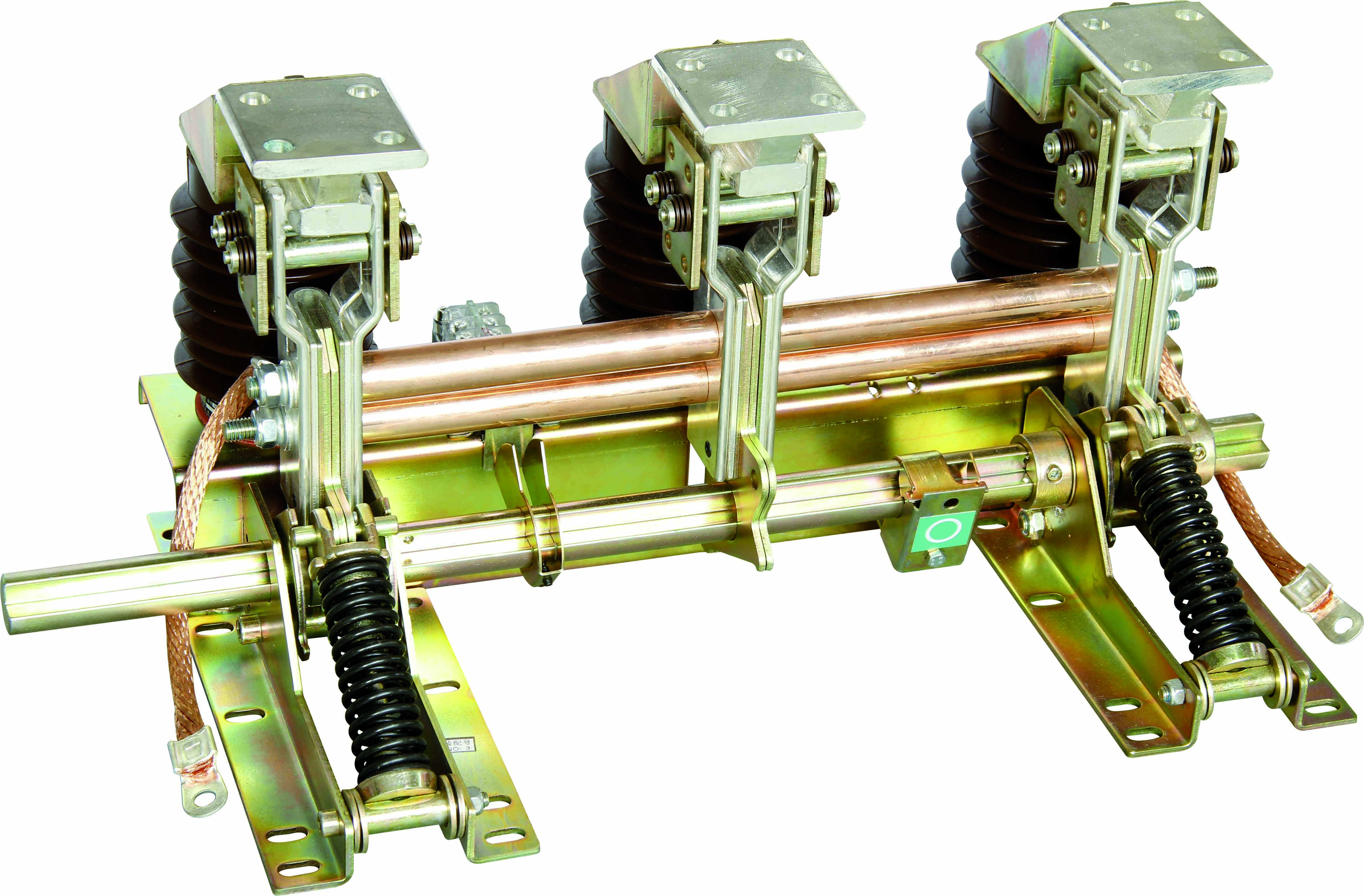

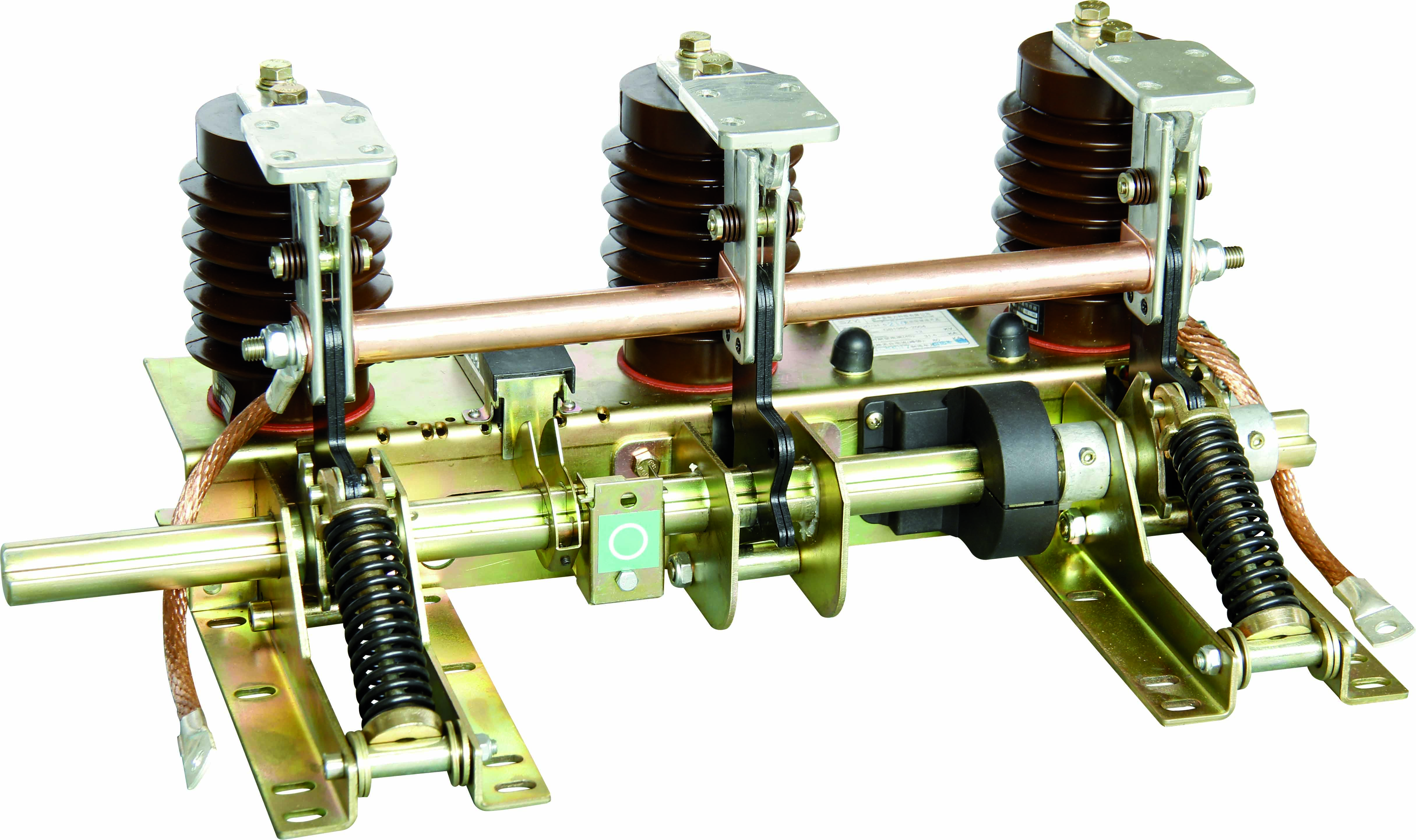

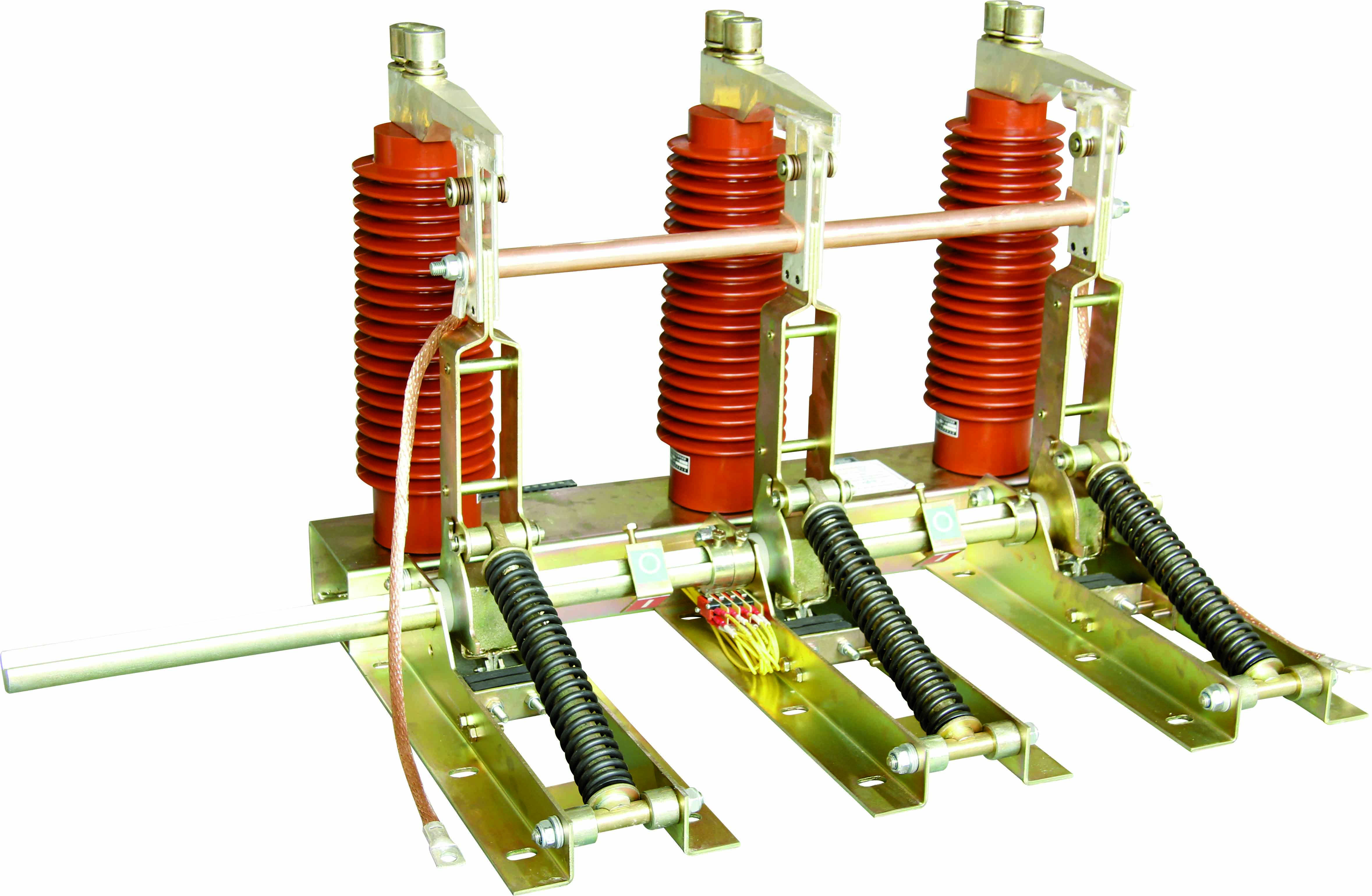

    Високонапонскиот прекинувач за заземјување во затворен простор Richge е механички безбедносен уред за заземјување, класифициран како изолационен прекинувач. Неговата основна функција е да формира сигурно коло за заземјување помеѓу опремата што треба да се одржува и електричната мрежа за време на одржувањето на високонапонската опрема (како што се прекинувачи, трансформатори, разводни уреди), ослободување на преостанатите полнења и обезбедување „очигледна точка на исклучување“ за да се спречи личен електричен удар или оштетување на опремата предизвикано од неочекувано напојување.

• Покриеност на напон: 12kV, 24kV, 40,5kV (приспособување на мејнстрим среднонапонски внатрешни електроенергетски системи);

• Адаптација на фреквенција: 50Hz (компатибилен со домашните стандарди за електроенергетскиот систем);

• Основни предности: Формирајте техничка синергија со додатоците за високонапонски прекинувачи Richge (како што се изолациони столбови, механизми за работа), со компактна структура, флексибилно работење и отпорност на сурови средини (приспособување на внатрешни сложени сценарија како што се флуктуации на прашина, температура и влажност).

II.Клучни технички параметри (во согласност со стандардот T/ZZB 2173-2021)

    Според класификацијата на напонското ниво, основните технички параметри се прикажани во следната табела, кои исто така ги исполнуваат основните барања на GB/T 1985-2014 „High-voltage AC Isolating Switches and Grounding Switches“:

III. Конструктивен дизајн и принцип на работа

3.1 Основна структура (модуларен дизајн за лесна инсталација и одржување)

    Осврнувајќи се на архитектурата на зрелата индустрија и комбинирајќи се со предностите на процесот на дополнителна опрема на Richge, производот главно се состои од следниве компоненти:

• Држач: Формиран со ладно свиткување и заварување на тенки челични плочи, со површинска антикорозивна обработка (галванизирање/прскање) за да се обезбеди цврстина на конструкцијата;

• Склоп на нож за заземјување: Т2 црвен бакар со ладно влечење, цврстина на слојот со контактно сребро ≥HV120 (намалување на отпорноста на контакт и подобрување на отпорноста на корозија);

• Статички контакт: со дизајн со нож со прирабница, соработка со диск пружина за да се постигне сигурен контакт и да се избегне лабаво загревање;

• Работен механизам: Поддржува рачни/електрични двојни режими (електричниот модел вклучува единица за погон на моторот), интегрирана со структура за складирање енергија од пружини под притисок;

• Компоненти на изолација: изолаторите од епоксидна смола го усвојуваат процесот на автоматско обликување со компресија APG (висока цврстина на изолација, мало делумно празнење);

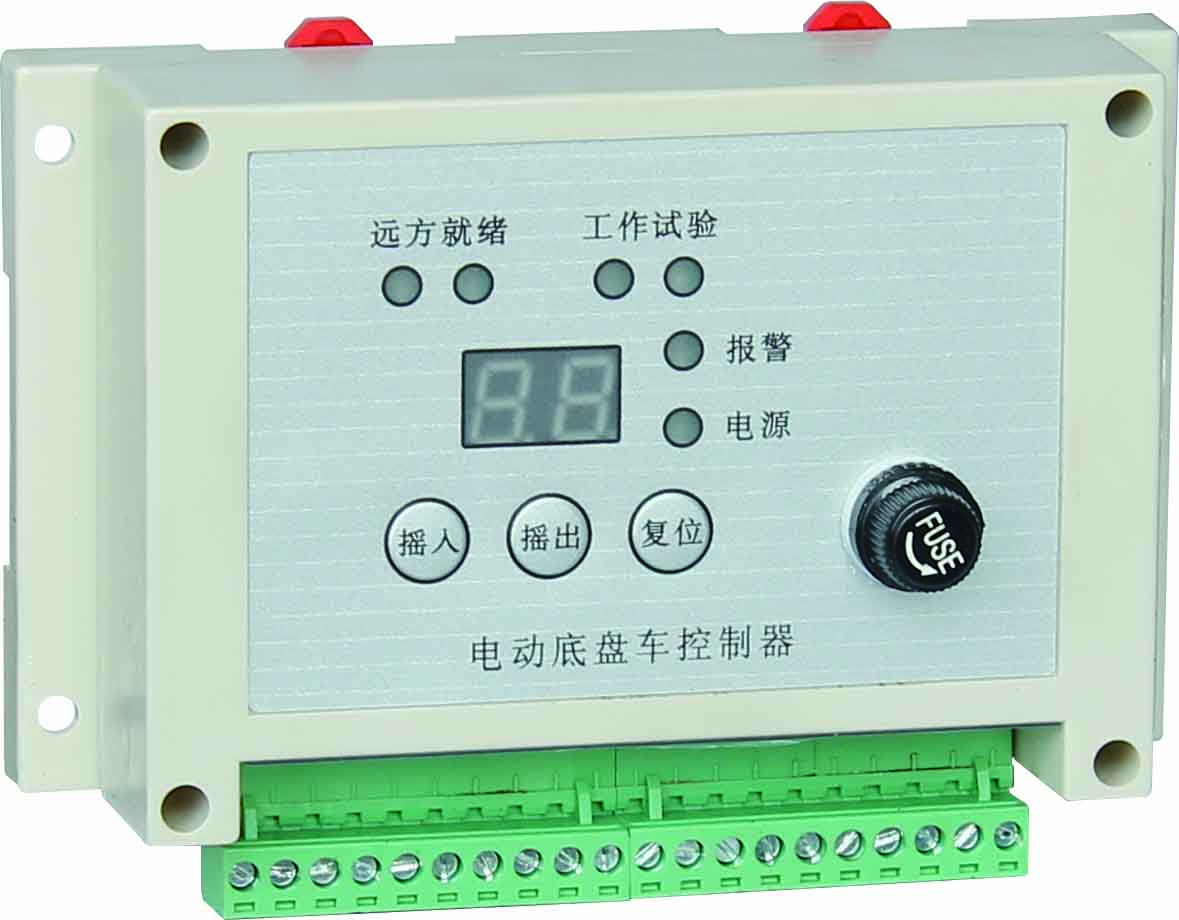

• Интелигентен контролен модул (опционално): Вклучува заштита од застој на моторот (≥5 пати номинална струја), заштита од временско ограничување на работата, заштита од флуктуации на напон (80%-120% номинална вредност), степен на заштита IP3X;

• Помошни компоненти: проводен чаур (изолација на изолација), флексибилно поврзување (компензирачка грешка при инсталацијата), сензор за позиција (повратен статус на отворање и затворање).

3.2 Принцип на работа (управувано од складирање на енергија од пружини под притисок, независно од брзината на рачно работење)

(1) Операција за затворање

1. Рачно/електрично погон на работниот механизам, вртежниот момент се пренесува на главното вратило, надминувајќи го отпорниот вртежен момент за да се придвижи рачката на чудакот да се ротира;

2. Работната шипка на ножот за заземјување поминува низ мртвата точка на пружината под притисок, а пружината под притисок моментално ослободува енергија за да го турка ножот за заземјување да се затвори брзо;

3. По затворањето на место, ножот за заземјување е во близок контакт со статичката контактна прирабница преку пружината на дискот за да формира сигурно коло за заземјување.

(2) Операција за отворање

1. Работниот механизам применува обратен вртежен момент, а главното вратило го совладува главниот вртежен момент и силата на пружината за да ја придвижи рачката на чудакот да се ротира во рикверц;

2. Пружината под притисок на ножот за заземјување повторно поминува низ мртвата точка за целосно складирање на енергија (подготовка за следното затворање);

3. По отворањето на место, растојанието за отворање на пауза ги исполнува стандардните барања, формирајќи очигледна електрична изолација.

IV. Основни функции и сценарија за примена

4.1 Основни безбедносни функции

1. Заштита од принудно блокирање: Реализирајте механичко/електрично блокирање со главниот прекинувач на високонапонската разводна опрема (кога главниот прекинувач не е отворен, прекинувачот за заземјување не може да се затвори; кога прекинувачот за заземјување е затворен, главниот прекинувач не може да се затвори) за да се спречи погрешна работа;

2. Ослободување на преостанатото полнење: Брзо испуштајте ги преостанатите полнења во опремата по заземјувањето за да избегнете електростатички шок за време на одржувањето;

3. Капацитет за правење краток спој: изведбата на Класата Е2 може да се справи со ненадејни дефекти на краток спој за време на одржувањето за да се избегне изгорување на опремата;

4. Визуелизација на состојбата: Опремен со механичка ознака на положбата (јасни ознаки за отворање/затворање), опционален уред за прикажување во живо (во согласност со прописите DL408-91).

4.2 Типични сценарија за примена

• Внатрешни трафостаници: Се користат со прекинувачи од 12kV~40,5kV и изолациски прекинувачи за заземјување за одржување на собирниците и трансформаторите;

• Усогласување на високонапонски разводни уреди: Формирајте „синергија на високо-нисконапонски“ со нисконапонската галантерија на Richge, прилагодувајќи се на MNS, GCS и други кабинети, како компоненти за заземјување за одржување за излезни кабинети и мерни кабинети;

• Индустриски системи за дистрибуција на електрична енергија: заштита за одржување на високонапонска опрема (како високонапонски мотори, исправувачи) во големи фабрики и електрани во сопственост на рудници;

• Нови енергетски сценарија: Безбедносно заземјување на внатрешни уреди за дистрибуција на електрична енергија (како што се 35 kV разводни уреди) во фотонапонски/станици за засилување на енергијата од ветер.

V. Institutionem et Sustentationem Points

5.1 Барања за инсталација на клучеви

1. Приспособување на основата: Грешката во израмнувањето на површината за инсталација ≤1mm/m и отпорноста на јамката за заземјување ≤0,5Ω (мора да биде сигурно поврзана со мрежата за заземјување на станицата);

2. Соработка со блокирање: Осигурете се дека механизмот за блокирање со главниот прекинувач на разводната опрема работи непречено без заглавување (препорачливо е да користите оригинални додатоци за блокирање Richge за подобра компатибилност);

3. Електрични жици: Поврзувањето на контролната линија на електричниот модел мора да одговара на нивото на напон (како AC220V/DC220V), а вртежниот момент на затегнување на терминалите за жици ги исполнува барањата од прирачникот;

4. Тест за прифаќање: По инсталацијата, неопходно е да се тестира асинхронизмот на отворање и затворање, отпорност на јамка и изведба на изолација (напон на отпор на фреквенција на напојување, тест за делумно празнење).

5.2 Редовно одржување и решавање проблеми

(1) Циклус и содржина на одржување

(2) Вообичаено решавање проблеми

• Заглавување на затворање: Проверете дали врската помеѓу рачката на колекторот и главното вратило е лабава или дали контактот е деформиран (деформираните делови треба да се заменат);

• Прекумерна отпорност на контакт: полирајте го слојот од контакт оксид, дополнете го сребреното обложување (или заменете го склопот за контакт);

• Неуспех во електричното работење: проверете дали е активирана заштитата од застој на моторот (контролерот треба да се ресетира) или дали погонската опрема е истрошена;

• Прекумерно делумно празнење: исчистете ја дамката од масло на површината на изолационите делови, проверете дали изолаторот има пукнатини (заменете го изолаторот доколку е потребно).

VI. Стандардна усогласеност и обврска за квалитет

6.1 Усогласени стандарди

• Стандард на група: T/ZZB 2173-2021 "12kV~40.5kV внатрешен високонапонски AC заземјувачки прекинувач";

• Национален стандард: GB/T 1985-2014 „High-voltage AC Isolating Switches and Grounding Switches“, GB/T 11022-2020 „Заеднички технички барања за високонапонски прекинувачи и стандарди за контролна опрема“;

• Стандард за тестирање: GB/T 14598.26-2015 „Електромагнетна компатибилност - Техники за тестирање и мерење - Тест за имунитет на електростатско празнење“ (EMC тест), тест со прскање со сол (верификација со три докази).

6.2 Обврска за квалитет

• Гарантен период на производот: 1 година (без човечка штета или виша сила);

• Доживотна гаранција: кога механичкиот век ќе достигне класа М2 (10.000 пати), клучните перформанси сè уште ги исполнуваат стандардните барања;

• Сервисна поддршка: Обезбедете упатства за инсталација, обука за одржување и снабдување со резервни делови (поддршката може да се добие преку официјалната веб-страница на Richge или услугата за клиенти).

VII. Начини да се добијат детални информации

    За да го добиете целосниот прирачник за производот на високонапонскиот прекинувач за заземјување во затворен простор Richge Technology (вклучувајќи специфични параметри на моделот, цртежи за инсталација, извештаи за тестирање), можете да ги користите следниве методи:

1. Посетете ја официјалната веб-страница на Richge (www.richgeswitchgear.com) и побарајте во делот „Производи со висок напон“ или „Техничко преземање“;

2. Контактирајте го одделот за продажба на Richge (WhatsAPP: +86 189 5893 8078) и објаснете ги барањата (како што е нивото на напон, дали е потребна електрична контрола);

3. Испратете е-пошта до е-пошта за услуги на клиентите на Richge за да аплицирате за приспособено техничко решение.
