Детален вовед во Richge технологија SF6 прекинувач

    Технологијата Richge главно се фокусира на производство на нисконапонски додатоци за разводни уреди, високонапонски компоненти на разводни уреди и серии на прекинувачи за внатрешно/надворешно коло. Следното дава професионален вовед во прекинувачите SF6 за референца.

I. Основен преглед на прекинувачот SF6

    Прекинувачот SF6 е високонапонски прекинувач кој користи гас од сулфур хексафлуорид (SF6) како изолација и средство за гаснење на лакот, широко користен во полето за пренос и дистрибуција на електроенергетските системи.

Основни карактеристики:

• Одлични перформанси на изолација: Јачината на изолацијата на гасот SF6 е 2,5-3 пати поголема од онаа на воздухот, што може значително да го намали волуменот на опремата.

• Супериорен капацитет за гаснење на лакот: висока спроводливост на столбот на лакот, кратко време на лак (2-2,5 циклуси) и голем капацитет на кинење (до 80 kA).

• Без ризик од пожар: гасот SF6 е незапалив со висока безбедност.

• Долг работен век: Електричниот век може да достигне повеќе од 25 години, со долг циклус на одржување и намалена фреквенција на одржување.

II. Работен принцип и структура

2.1 Принцип на работа

Механизам за гаснење лак:

1. За време на отворањето, подвижните и статичните контакти се одвојуваат за да генерираат лак, што предизвикува гасот SF6 да се распадне на атоми S, F и позитивни/негативни јони на висока температура.

2. Молекулите на гасот SF6 заробуваат слободни електрони за да формираат негативни јони, намалувајќи ја спроводливоста на лачната колона и забрзувајќи го изумирањето на лакот.

3. Откако ќе се изгасне лакот, гасот ја враќа првобитната изолациона состојба.

Циркулација на гас:Усвојувајќи го типот на гас под притисок или принципот на тип на самоенергија, протокот на гас се генерира преку клипот или енергијата на лакот за брзо гаснење на лакот и враќање на изолацијата.

2.2 Главна структура

III. Видови и технички параметри на прекинувачи SF6 произведени од Richge Technology

3.1 Главни типови

1. Класифицирано по структура:

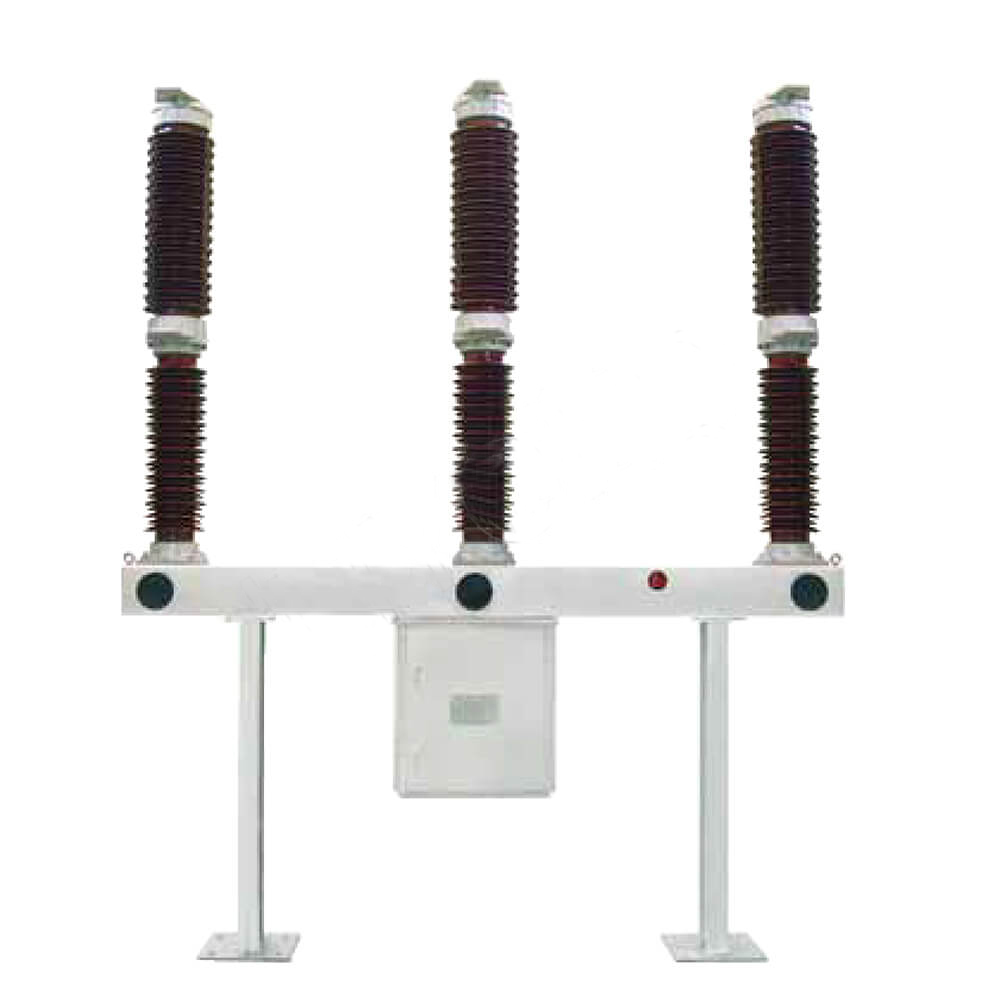

• Тип на порцеланска колона: Трифазен независен, голем волумен, погоден за места на отворено (како тип FA4-550)

• Тип резервоар (тип резервоар на подот): Трифазен заеднички резервоар, компактна структура, добри сеизмички перформанси, лесно одржување

• Прекинувач во GIS комбинирана електрична опрема: интегриран со раставувач, заземјувачки прекинувач итн. во запечатена обвивка

2. Класифициран по метод на гаснење со лак:

• Тип со еден притисок: Само еден притисок во внатрешноста на комората за гаснење на лакот, едноставна структура, широко употребувана

• Тип со двоен притисок: со воздушни комори со висок и низок притисок, подобри перформанси при гаснење на лакот, но сложена структура

3.2 Клучни технички параметри

IV. Предности и сценарија за примена на прекинувачот SF6

4.1 Предности на производот

1. Одлични перформанси на кршење: Може брзо да ги изгасне лаците, тешко да генерира пренапон на сечкање и да ја заштити опремата и линиите

2. Висока сигурност: Запечатената структура го намалува влијанието на надворешната средина, погодна за различни сурови климатски услови

3. Низок шум: Работната бучава е помала од 85dB, со што се подобрува работната средина

4. Мала подна површина: компактна структура, особено погодна за урбани трафостаници и места со ограничен простор

5. Високо ниво на интелигенција: Може да го интегрира системот за следење за следење во реално време на густината на гасот, температурата и работниот статус

4.2 Апликативни сценарија

• Систем за пренос на енергија: Заштита и контрола на 500 kV и над ултра-високонапонски далноводи

• Трафостаница: Се користи како заштитна опрема за главни трансформатори и собирници

• Индустриска електроенергетска мрежа: Високонапонска дистрибуција на електрична енергија за самообезбедени електрани во големи фабрики, рудници итн.

• Ново поврзување на енергетската мрежа: Заштитна опрема за засилувачки станици во ветерници и фотоволтаични централи

• Урбана електрична мрежа: Основна компонента на компактната ГИС разводна опрема

V. Точки за инсталација и одржување

5.1 Барања за инсталација

1. Подготовка на основата:

• Грешка во нивото <1mm/m за да се обезбеди стабилност на опремата

• Совршен систем за заземјување, отпорност на заземјување <0,5Ω

2. Третман со гасови:

• Откривање на истекување на гас пред инсталацијата, годишната стапка на истекување треба да биде <1‰

• Евакуирајте на под 133Pa и чувајте повеќе од 2 часа, а потоа наполнете со квалификуван гас SF6 откако ќе потврдите дека нема истекување

• Притисокот за полнење на гасот строго ги следи барањата на прирачникот за производот, грешката е контролирана во рамките на ± 0,02 MPa

3. Прилагодување на механизмот:

• Времето на отворање и затворање и прилагодувањето на синхронизацијата ги исполнуваат техничките барања

• Работниот механизам е флексибилен без заглавување

• Помошниот прекинувач прецизно се префрла со нормална повратна информација на сигналот

5.2 Методи на одржување

Редовни ставки за инспекција:

Специјално одржување:

• Надополнување на гас: кога притисокот ќе падне на вредноста на алармот (обично 0,05 MPa помал од номиналниот притисок), навремено дополнете го гасот

• Замена на гас: Откако ќе се прекине тешка струја на дефект, проверете го квалитетот на гасот и заменете го доколку е потребно

• Калибрација на релето со густина: Спроведување на калибрација на секои 2-3 години

VI. Мерки на претпазливост и безбедносни мерки

1. Карактеристики на гасот SF6:

• Чистиот SF6 е нетоксичен, но производите на распаѓање на лакот (како SO2, HF) се токсични, па затоа е неопходна вентилација за време на одржувањето

• Избегнувајте контакт со гас со кожата и респираторниот тракт, носете заштитна опрема доколку е потребно

2. Безбедност на одржување:

• Прво мора да го исклучите напојувањето, да потврдите дека нема струја и да заземјувате пред одржување

• Намалете го притисокот на нула манометар пред да го ослободите гасот SF6

• Присилна вентилација повеќе од 15 минути по отворањето на опремата за да се обезбеди исцрпување на внатрешниот гас

3. Барања за заштита на животната средина:

• SF6 е силен стакленички гас (вредност GWP 23900), затоа емисиите треба строго да се контролираат

• Отпадниот гас мора да се рециклира и третира и не смее директно да се испушта во атмосферата

VII. Резиме

    Со своите одлични перформанси за изолација и гаснење на лакот, прекинувачот SF6 стана главен избор на високонапонски разводни уреди во современите електроенергетски системи, особено погоден за сценарија за пренос и дистрибуција на енергија со голем капацитет и високонапонско ниво.
