Кај високонапонските и среднонапонските електрични системи безбедноста не се постигнува само преку изолација и заштитни уреди. Голем дел од електричната безбедност зависи од механичката координација помеѓу различните компоненти, спречувајќи ги операторите да направат неправилни активности на префрлување.
НаРаботен механизам на прекинувачот за заземјување Уред за блокирањее една од овие важни безбедносни компоненти. Дизајниран е да го контролира работниот редослед помеѓу прекинувачот за заземјување и друга опрема за префрлување, помагајќи да се спречат опасните операции како што е затворање на прекинувачот за заземјување додека колото е сè уште под напон.
Иако овој уред обично се крие во разводната опрема, тој игра клучна улога во обезбедувањето сигурно работење и заштитата и на опремата и на персоналот.
A Работен механизам на прекинувачот за заземјување Уред за блокирањее механички или електромеханички безбедносен механизам инсталиран во разводни системи за координирање на работата на:
Прекинувачи за заземјување
Автоматски прекинувачи
Прекинувачи за вчитување
Исклучете ги прекинувачите
Врати на кабинетот и панели за пристап
Неговата главна цел е да се осигура дека операциите на префрлување следат однапред дефинирана безбедносна секвенца.
На пример:
Прекинувачот за заземјување треба да се затвори само откако ќе се исклучи главното коло.
Вратата на кабинетот треба да остане заклучена кога може да има опасен напон.
Прекинувачот не треба да се затвора кога прекинувачот за заземјување е во небезбедна положба.
Со создавање физички ограничувања помеѓу механизмите за работа, уредот за испреплетување ја намалува можноста за грешки при работењето на луѓето.
Електричната опрема може да остане опасна дури и по исклучување на напојувањето. Преостанатиот напон, неправилните секвенци на префрлување или неочекуваното напојување може да создадат сериозни опасности.
Сигурниот систем за испреплетување помага да се решат неколку вообичаени проблеми.
1. Спречува неправилни операции на префрлување
Во сложените електрични системи, операторите можеби ќе треба да извршат повеќе чекори на префрлување.
Без заштита од испреплетување, неточните дејства може да вклучуваат:
Затворање на прекинувачот за заземјување на коло под напон
Ракување со прекинувач под небезбедни услови
Отворање на пристапните врати пред да се заврши заземјувањето
Уредот за испреплетување делува како механички „чувар на правила“, дозволувајќи само безбедни работни секвенци.
2. Ја заштитува електричната опрема
Неправилното префрлување не е само опасно за луѓето, туку може и да ја оштети опремата.
Можните последици вклучуваат:
Кратки кола
Дефекти на лакот
Оштетување од контакт
Неуспех на изолацијата
Правилно дизајнираниот механизам за испреплетување помага да се продолжи работниот век на опремата со намалување на абнормалните операции.
Принципот на работа зависи од дизајнот на разводната опрема, но повеќето системи користат комбинација на механички структури за позиционирање и заклучување.
Механичко преплетување
Механичкото преплетување е широко користено поради неговата сигурност.

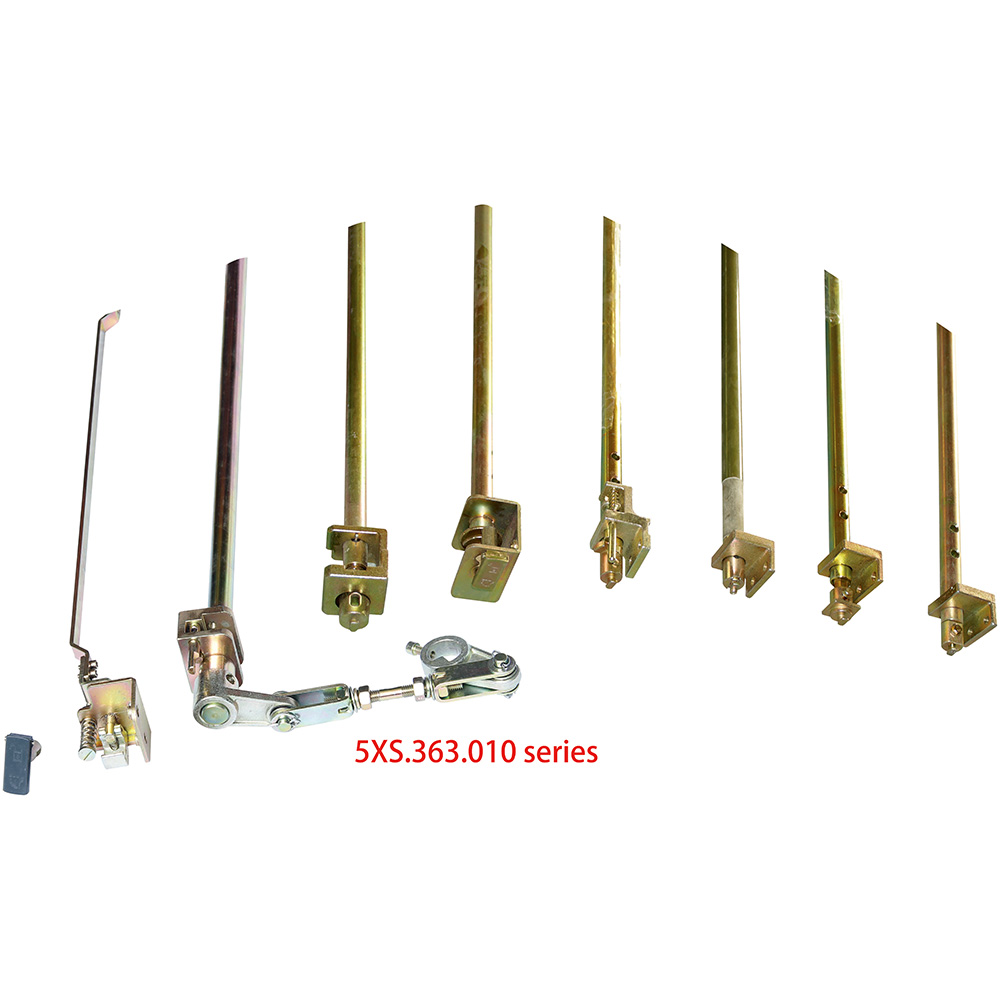

Типични компоненти вклучуваат:
Плочи за заклучување
Шахти
Растови
Механизми за камери
Индикатори за позиција
Ограничете ги блоковите
Кога една компонента се движи во одредена положба, друга компонента е физички ограничена да работи.
На пример:
Се отвора прекинувачот.
Прекинувачот за исклучување достигнува изолациона положба.
Работата на прекинувачот за заземјување станува достапна.
Прекинувачот за заземјување се затвора.
Пристапот за одржување е дозволен.
Електрично преплетување
Некои системи користат и електрични сигнали и сензори.
Компонентите може да вклучуваат:
Помошни контакти
Прекинувачи за позиции
Контролни релеи
Модули за следење
Контролниот систем го проверува статусот на опремата пред да дозволи работа.
Со модерната технологија за автоматизација, многу луѓе претпоставуваат дека електронските контролни системи можат целосно да ја заменат механичката заштита.
Сепак, механичкото преплетување останува важно бидејќи не зависи од:
Софтверска логика
Комуникациски мрежи
Контролирајте ја достапноста на струја
Дури и при прекини на струја, механичката структура за заклучување може да продолжи да обезбедува физичка заштита.
Во многу безбедносни критични електрични апликации, комбинирањето на механичко и електрично испреплетување обезбедува дополнителна заштита.
Преклопник со среден напон
Најчесто се користи во:
Дистрибутивни мрежи
Индустриски електроенергетски системи
Трафостаници
Фабрички електрични простории
Прстен главни единици (RMU)
Во компактната дистрибутивна опрема, уредите за испреплетување помагаат да се координираат:
Работа на прекинувачот за оптоварување
Работа на прекинувачот за заземјување
Пристап до преградата за кабли
Метално оградена преклопна опрема
За системи обложени со метал и метални затворени системи, испреплетувањето обезбедува безбедно работење помеѓу различни прегради.
Доверлив уред за блокирање на механизмот за работа на заземјувачот треба да земе предвид неколку фактори.
Механичка јачина
Механизмот мора да издржи повторени операции без деформација или дефект.
Важни фактори вклучуваат:
Избор на материјал
Јачина на вратило
Точност на заклучување
Отпорност на абење
Точност на операцијата
Уредот мора правилно да ги открие позициите на прекинувачот.
Лошата прецизност на позиционирањето може да предизвика:
Нецелосно заклучување
Лажна дозвола за работа
Механички пречки
Работен век
Разводната опрема може да работи многу години, така што на испреплетените компоненти им е потребна добра издржливост.
Размислувањата за дизајн вклучуваат:
Отпорност на корозија
Барања за подмачкување
Работна фреквенција
Услови на животната средина
Различни компоненти може да користат различни материјали во зависност од нивната функција.
|
Компонента |
Заеднички материјали |
|
Плочи за заклучување |
Нерѓосувачки челик, галванизиран челик |
|
Шахти |
Стврднат челик |
|
Изворите |
Пролетниот челик |
|
Делови за куќиште |
Челични легури или инженерска пластика |
Изборот на материјал влијае на:
Механичка сила
Отпорност на корозија
Долгорочна сигурност
Иако системите за испреплетување се дизајнирани за долг работен век, сепак е неопходна редовна проверка.
Препорачаните проверки вклучуваат:
Проверете го механичкото движење
Осигурете се дека:
Шахтите се движат непречено
Бравите се заглавуваат правилно
Ниту еден дел не е заглавен
Проверете ги деловите за абење
Обрнете внимание на:
Изворите
Иглички
Движечки зглобови
Чувајте ги компонентите чисти
Прашината и контаминацијата може да влијаат на механичкото движење, особено во надворешни или индустриски средини.
Уредот за испреплетување на оперативниот механизам на заземјувачкиот прекинувач можеби не е видлив дел од електричната опрема, но е суштинска безбедносна компонента во современите системи за разводни уреди.
Со контролирање на односот помеѓу прекинувачите за заземјување, прекинувачите и механизмите за пристап, помага да се спречат опасните операции, да се заштитат електричните средства и да се подобри безбедноста на одржувањето.
