Побарајте од кој било електро инженер да го наведе најкритичниот дел од склопот на нисконапонска разводна опрема, а одговорот најверојатно ќе биде прекинувачот. Или можеби прекинувачот за исклучување. Можеби системот на собирници. Ретко кој ги спомнува додатоците. Сепак, искусни тимови за одржување знаат поинаква реалност: разводниот систем почесто откажува на помошниот контакт, терминалниот блок, механизмот за блокирање или индикаторското светло отколку на главната патека за напојување. Прекинувачот можеби е срцето на разводната опрема, но додатоците се нервниот систем.

Ричгеја разбира оваа разлика. Како производител фокусиран наприбор за нисконапонски разводни уреди, компанијата ги произведува компонентите што овозможуваат, ја следат, заштитуваат и контролираат примарната опрема - прекинувачи, прекинувачи, собирници, осигурувачи и мерни уреди - сите сместени во робусни метални куќишта. Работејќи на напон до 1.000 волти, овие додатоци служат за индустриски производствени погони, комерцијални згради, инсталации за обновливи извори на енергија и инфраструктурни проекти вклучувајќи аеродроми, железници и капацитети за третман на вода.Но, пред да се испита инженерството специфично за додатоците, едно прашање заслужува одговор: зошто секундарните компоненти честопати се поважни од примарните?

Скриените точки на дефект во нисконапонската преклопна опрема

Статистичката анализа на дефектите на електричната дистрибуција открива конзистентна шема. Главните компоненти за напојување - контактите на прекинувачот, спојниците на собирниците и лопатките за исклучување - откажуваат во предвидливи интервали врз основа на циклусите на оптоварување и изложеноста на околината. Овие неуспеси може да се предвидат и планираат.

Додатоци непредвидливо откажуваат. Помошниот контакт што предвреме оксидира предизвикува контролното коло да губи повратна информација, исклучувајќи го процесот иако главната патека за напојување останува недопрена. Терминалниот блок што се олабавува од термичкиот циклус создава наизменична врска што ги поттикнува тимовите за одржување да бркаат духови. Механичкото блокирање кое се врзува го спречува затворањето на прекинувачот, оневозможувајќи цел фидер.

Овие нисконапонски додатоци за разводни уреди не се опционални украси. Тие се функционални потреби. Без соодветна дополнителна опрема, главните компоненти не можат да се следат, контролираат или координираат.

Што всушност прават додатоците за нисконапонски прекинувачи

Терминот „додатоци“ ја потценува нивната важност. Попрецизен опис би бил „системи за поддршка“. Во рамките на типично нисконапонско склопување на разводни уреди, додатоците вршат пет различни категории на работа.

Мониторинг и индикација

Операторите мора да ја знаат состојбата на секое коло без да ги отвораат вратите или да ги отстрануваат капаците. Додатоци во оваа категорија вклучуваат:

• Помошни контакти што ја следат положбата на главните контакти на прекинувачот - отворени или затворени, исклучени или ресетирани
• Показните светла што покажуваат присуство на струја, статус на прекинувачот или услови на аларм
• Мерачи и трансдуктори за мерење на напон, струја, моќност и фреквенција
• Комуникациски модули кои испраќаат податоци за статусот до системи за управување со згради или системи за надзорна контрола и стекнување податоци

Без овие нисконапонски додатоци за разводни уреди, операторот нема видливост во дистрибутивниот систем. Разводната опрема станува црна кутија.

Контрола и испреплетување

Повеќе извори кои ја напојуваат истата магистрала бараат координација за да се спречи повратно или паралелно работење. Додатоци што овозможуваат контрола вклучуваат:

• Шант патувања што отвораат прекинувач од далечина од контролната табла или колото за итно запирање
• Недоволниот напон го ослободува прекинувачот кога напонот на напојувањето паѓа под прагот
• Клучни брави кои механички ги спречуваат конфликтните операции - на пример, спречување на прекинувачот на генераторот да се затвори додека прекинувачот е затворен
• Моторни оператори кои ги отвораат или затвораат прекинувачите под контрола на моторот наместо рачен напор

Овиеприбор за нисконапонски разводни уредитрансформира рачно управуван уред во интегриран систем за заштита и контрола.

Поврзување и прекинување

Моќта не може да тече низ компоненти кои не се правилно поврзани. Додатоци за завршување вклучуваат:

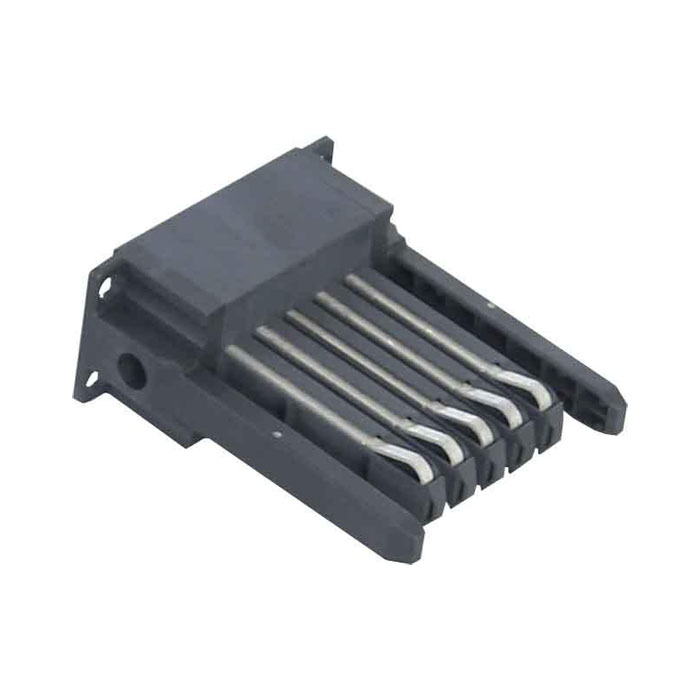

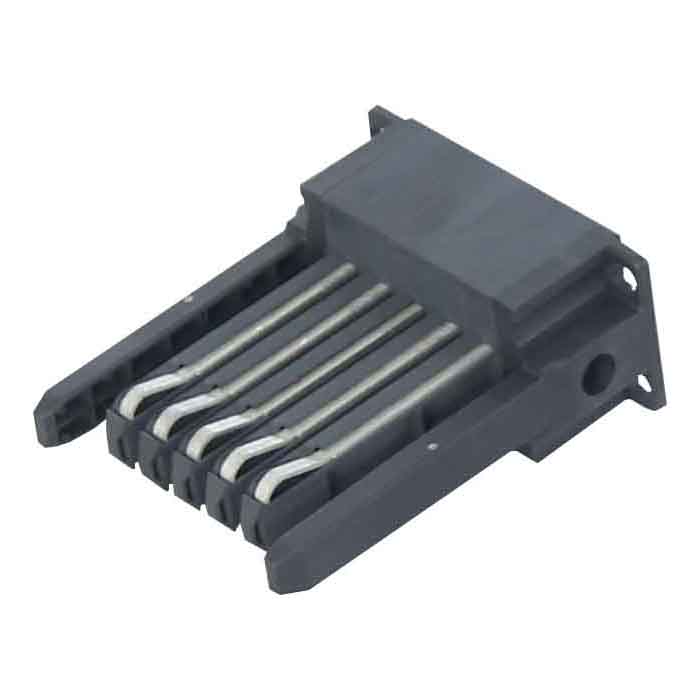

• Терминални блокови за контролни жици, распоредени за идентификација и пристап
• Приклучоци и конектори за кабли со големина за специфични типови на проводници и оценки за струја
• Приклучоци и споеви на собирниците дизајнирани за термичко проширување без олабавување

Несоодветните нисконапонски прибор за разводни уреди на местата за поврзување создаваат топлина, што го забрзува стареењето на изолацијата и на крајот предизвикува дефект.

Механичка поддршка и позиционирање

Компонентите мора да останат таму каде што се поставени. Механичките додатоци вклучуваат:

• Држачи и шини за монтирање за прекинувачи и други уреди
• Преклопување на вратите што спречуваат отворање додека е вклучен прекинувачот
• Ракувајте со механизми и врски што го пренесуваат движењето на операторот до механизмите на прекинувачот

Овие нисконапонски прибор за разводни уреди изгледаат елементарни додека не успеат - во тој момент целото склопување станува небезбедно или не може да работи.

Заштита на животната средина

Разводната опрема инсталирана во правлива, влажна или корозивна средина бара додатоци за запечатување и филтрирање:

• Дихтунзи и заптивки за вратите на куќиштето
• Филтри за отвори за вентилација
• Грејачи на простор за да се спречи кондензација
• Индикатори за влажност

За нисконапонски прибор за разводни уреди од овој тип, цената е минимална во однос на цената на дефектот поврзан со корозија.

Безбедносни карактеристики вградени во дизајнот на додатоците

Модерната нисконапонска разводна опрема вклучува безбедносни карактеристики кои се потпираат на дополнителните компоненти. Овие не се додатоци; тие се составен дел на усогласеноста со регулативата и заштитата на персоналот.

Заштита од блиц со лакбара куќиштето на разводната опрема да содржи или да ја пренасочува енергијата на лакот. Бравите на вратите, прозорците за гледање и панелите за олеснување на притисокот - сите додатоци - одредуваат дали настанот на трепкање на лакот го повреди операторот или останува затворен.

Заштита од преоптоварувањебара единицата за патување во прекинувачот да прима точни тековни сигнали. Струјните трансформатори и напонските трансформатори се дополнителна опрема, но нивната точност одредува дали прекинувачот се активира на планираното ниво на преоптоварување или дозволува оштетување на опремата.

Прекин на краток спојбара контактите на прекинувачот да се отворат брзо и целосно. Работниот механизам, вклучувајќи пружини, врски и брави, е дополнителен систем. Неговата состојба одредува дали прекинувачот ќе го отстрани дефектот или ќе експлодира.

Поради овие причини, спецификацијата на нисконапонски прибор за разводни уреди на исто ниво на квалитет како и главните компоненти не е конзервативно инженерство. Тоа е стандардна практика.

Модуларност и флексибилност: Предности засновани на додатоци

Една од најчесто цитираните придобивки на нисконапонската разводна опрема е модуларноста. Оваа модуларност постои затоа што додатоците се дизајнирани да се додаваат, отстрануваат или заменуваат без да се наруши главната магистрала за напојување.

Објектот што додава нова производна линија може да вметне дополнителен прекинувач на фидер во постоечката линија на разводни уреди. Процесот бара држачи за монтирање (додаток), убоди на собирницата (додаток), блокови на приклучоците за контрола на жици (додаток) и рачки на вратите (додаток). Главната собирница и постоечките прекинувачи остануваат недопрени.

Слично на тоа, надградбата од рачно во далечинско работење бара додавање на моторен оператор (додаток) и комуникациски модул (додаток). Самиот прекинувач - скапата главна компонента - останува на своето место.

Оваа флексибилност не е случајна. Приборот за нисконапонски разводни уреди се дизајнирани според стандардни димензии и интерфејси, што овозможува конфигурација на мешање и усогласување. Палетата на производи на Richge ја поддржува таквата модуларност преку повеќе форми на фактори.

Управување со енергијата преку интеграција на додатоци

Карактеристиките за енергетска ефикасност во нисконапонската разводна опрема целосно зависат од додатоците. Главниот прекинувач носи струја, но не ја мери или управува. Управувањето со енергијата се случува преку дополнителни уреди:

• Мерачи на моќност кои земаат примерок од бранови форми на напон и струја за да ја пресметаат реалната моќност, реактивната моќност, факторот на моќност и хармониското нарушување
• Струјни трансформатори кои ја намалуваат примарната струја до нивоа безбедни за влезови на метар
• Комуникациски порти кои собираат податоци од повеќе фидери и ги пренесуваат до софтвер за управување со енергија
• Контакторски намотки и контролни релеи кои овозможуваат намалување на оптоварувањето за време на периодите на најголема побарувачка

Без овие нисконапонски додатоци за разводни уреди, објектот не може да спроведе одговор на побарувачката, не може да ја следи потрошувачката на енергија по процесна линија и не може да ги потврди заштедите од проектите за ефикасност.

Тврдењето дека современите нисконапонски разводни уреди „помагаат да се оптимизира потрошувачката на енергија и да се намалат оперативните трошоци“ е точно - но само кога пакетот со додатоци ги вклучува потребните уреди за следење и контрола.

Апликативни средини и избор на додатоци

Различни апликации наметнуваат различни барања за нисконапонски прибор за разводни уреди. Решенијата кои не се достапни на полица не одговараат на сите случаи.

Индустриски производствени погониискусете вибрации од блиската машина. На додатоците во оваа средина им требаат приклучни блокови отпорни на вибрации, хардвер за заклучување и флексибилни врски со автобус што апсорбираат движење без олабавување.

Комерцијални објективклучувајќи ги болниците и центрите за податоци бараат висока достапност. Додатоци мора да вклучуваат непотребни контакти за следење, одредби за заобиколување и индикатори кои ги покажуваат потребите за одржување што чекаат пред да се случи дефект.

Инсталации за обновлива енергијасе соочуваат со широки температурни промени и изложеност на УВ за надворешни куќишта. На додатоците им се потребни продолжени температурни оценки, материјали стабилни на УВ и запечатување од навлегување прашина и влага.

Инфраструктурни проектикако аеродромите и станиците за третман на вода имаат долг работен век. Додатоци мора да бидат достапни со децении циклуси на замена, а производителот мора да обезбеди долгорочна поддршка.

Позицијата на Richge како добавувач на додатоци за нисконапонски разводни уреди што ги опслужува овие разновидни апликации подразбира асортиман на производи доволно широк за да одговори на специфичните барања на секоја средина.
