Цилиндар за ротирачки стегалки од серијата MK
  • Цилиндар за ротирачки стегалки од серијата MKЦилиндар за ротирачки стегалки од серијата MK

Цилиндар за ротирачки стегалки од серијата MK

SOLH MK (најчесто наречен MKB) е комбиниран пневматски цилиндар кој интегрира ротација од 90° и линеарно стегање надолу, заменлив со главните серии MKB. Големините на отворите покриваат φ12~φ63, а потезите за стегање се движат од 5 mm до 50 mm. Неговата вкупна должина е скратена за 3~10 mm во споредба со конвенционалните модели MK2 за покомпактен распоред. Дозволениот вртежен момент на инерција е надграден трикратно за да се справи со високо-брзинското стегање на работните парчиња со висока инерција, а максималната сила на стегање од φ63 отвор достигнува 12,4 kN под 0,5 MPa за сигурно задржување на тешки товари. Работен циклус: повлечете се нагоре → 90° ротација лево/десно → издолжете за стегање; ослободувањето следи обратна низа. Фиксниот агол на ротација од 90° со толеранција ±5° обезбедува стабилно повторливо позиционирање. Освен отворите φ20 и φ25 со само монтажа на сензорот од две страни, другите големини поддржуваат инсталација на магнетен прекинувач во 4 правци за уредно поврзување без пречки. Преку дупките и дупките со навој со двоен крај овозможуваат директна монтажа и инсталација на прирабница. Двостраните гумени пуфери го намалуваат ударот, вибрациите и бучавата; Дизајнот без масло ги задоволува работните средини чисти и без прашина. Вградените магнетни прстени работат со сензори за положба за следење на статусот на стегачот/отпуштањето; Во насока на стрелките на часовникот, насоките на ротација RZ и спротивно од стрелките на часовникот LZ се опционални. Широко се применува во тела за машински алат, позиционирање на заварување, фиксирање на печат, прецизни компоненти 3C, стегање на полупроводнички фиоки и ограничување на превртување на тела. Го поедноставува механичкиот дизајн и заштедува простор за инсталација со интегрирање на функциите за вртење и стегање. Изберете големина на отворот со сила на стегање ≥ вистинско оптоварување × 1,5 безбедносен фактор и резервирајте 3~5 mm маргина на удар за да избегнете механички судир.

Цилиндар за ротирачки стегалки од серијата MK | Пневматски цилиндар 2-во-1 со ротација од 90° и линеарна стегач

Марка: SOLH од Richge Technology


Преглед на производот и основни структурни карактеристики

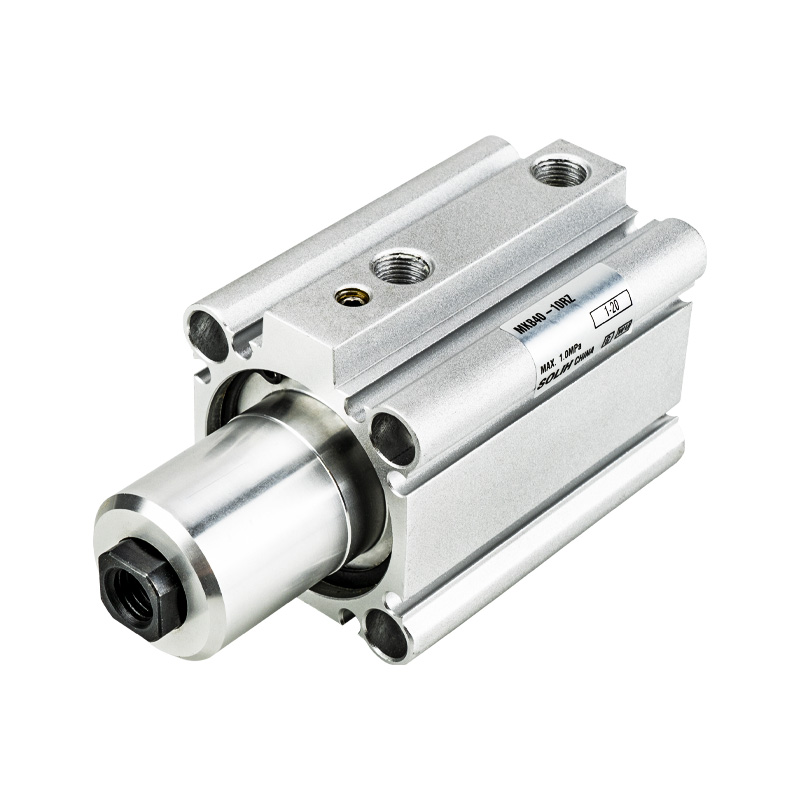

     Серијата SOLH MK е стандарден цилиндар со ротирачки стегалки 2-во-1 што интегрира ротација од 90° и линеарно движење на стегање. Опфаќа големини на отвори од φ12mm до φ63mm со стандардни потези на стегање кои се движат од 5mm до 50mm. Со ултра компактна инсталација, 3 пати надграден дозволен инертен вртежен момент, монтажа на 4 страничен магнетен прекинувач и опционална ротација лево/десно, овој цилиндар е идеален за автоматизирани станици со ограничен простор за позиционирање, стегање и фиксирање на работните парчиња, кои служат како основна пневматска компонента за стандардни автоматски системи за прицврстување.

1. Сложена ротација и движење на стегање

• Работна низа: Повлечете → 90° ротација лево/десно → издолжете за стегање; Обратна низа: Повлечете за да ја ослободите стегачот → обратна ротација за 90° → продолжете за ресетирање.

• Високопрецизно позиционирање: Фиксен агол на ротација од 90° со толеранција ±5°, што обезбедува одлични перформанси против ротација и сигурна прецизност на повторливо позиционирање.

2. Надграден висок капацитет за оптоварување

• 3X повисок инертен вртежен момент: Новата надградена MK серија тројно го зголемува дозволениот инертен вртежен момент, одговарајќи на перформансите при тешки оптоварувања на традиционалните серии MK2, совршено прилагодувајќи се на ракување со голема брзина и сценарија за стегање на работните парчиња со голема инерција.

• Моќна сила на стегање: Максималниот модел на отвор φ63 обезбедува силна сила на стегање до 12,4 kN на 0,5 MPa, обезбедувајќи стабилно и цврсто стегање за тешки апликации.

3. Компактно тело и флексибилна повеќенасочна инсталација

• Тенка и скратена структура: Ултра тенок дизајн на каросеријата со вкупна должина 3~10mm пократка од конвенционалните цилиндри MK2, што значително го подобрува искористувањето на просторот за тесни и компактни распореди на опремата.

• Монтирање на повеќестрани прекинувачи: Поддржува инсталација на 4-страни магнетни прекинувачи (φ20/φ25 само за 2-страни). Дизајнот на вградениот прекинувач избегнува надворешна изложеност и пречки, овозможувајќи флексибилен и уреден распоред на кола.

• Универзален метод на монтирање: Опремен со дупчиња и дупки со навој со двоен крај, компатибилен со директно фиксна монтажа и монтажа на прирабница за да се исполнат различните барања за склопување.

4. Сигурни и издржливи перформанси

• Стабилно баферирање: Структурата со двојно дејство со билатерални гумени пуфери ефикасно го намалува оперативниот удар, вибрациите и бучавата при работа за долгорочно стабилно циклично работење.

• Работа без масло: Усвојува професионален дизајн за подмачкување без масло, погоден за работни средини без прашина и чисти.

• Стандардна магнетна конфигурација: Вграден магнетен прстен со резервирани жлебови за монтирање за магнетни прекинувачи, удобен за откривање позиција на удар.

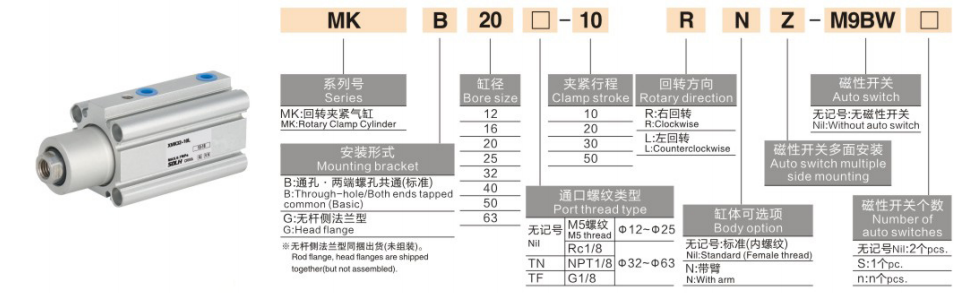

Целосни правила за именување на модели и примери за нарачка

1.Типични примери на модели: MKB20-10RZ, MKB40-20LZ-M9BW

Код сегмент

Дефиниција

МКБ

Шифра на серијата: Стандарден цилиндар за ротирачки стегач

20/40

Големина на отворот: φ12/16/20/25/32/40/50/63 mm

10/20

Мозочен удар на стегање: 5/10/15/20/25/30/40/50 mm

РЗ / ЛЗ

Насока на ротација: RZ = Десна рака (во насока на стрелките на часовникот); LZ = левак (обратно од стрелките на часовникот)

M9BW

Модел со магнетен прекинувач (опционален: D-M9BW, D-A93, итн.)

2.Примери за стандарден редослед

• Стандардна десна ротација: MKB25-15RZ (б25 отвор, удар од 15 mm, ротација во насока на стрелките на часовникот, без прекинувач)

• Лева ротација со двојни прекинувачи: MKB32-20LZ-2S (б32 отвор, удар од 20 mm, ротација спротивно од стрелките на часовникот, прекинувачи со двојна положба)

• Тешки тип со голем отвор: MKB63-50RZ (φ63 отвор, максимален удар од 50 mm, десна ротација за стегање на тежок товар)


Општи технички параметри (20℃, 0,5MPa стандардна состојба)

1. Основни спецификации

• Режим на работа: Движење со соединение со двојно дејство (ротација 90° + линеарно стегање)

• Опсег на работен притисок: 0,1~1,0MPa; Доказ притисок: 1,5MPa

• Температура на околината: -10℃~70℃ (не замрзнување); -10℃~60℃ со инсталирани магнетни прекинувачи

• Работна брзина на клипот: 50~200mm/s

• Баферски режим: Билатерален гумен пуфер

• Режим на подмачкување: Работа без масло (не е потребно подмачкување)

2. Податоци за силата на стегање (единица: kN @0,5MPa)

Големина на отворот (мм)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Сила на стегање (kN)

0.57

1.01

1.57

2.45

4.02

6.28

9.81

12.40

3. Дозволен инертен вртежен момент (Единица: kg·m²)

Големина на отворот (мм)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Вртежен момент на инерција (kg·m²)

0.001

0.003

0.01

0.02

0.05

0.1

0.2

0.4

4. Тежина на производот (Единица: kg @20mm удар)

Големина на отворот (мм)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Тежина (кг)

0.35

0.55

0.9

1.4

2.2

3.5

5.8

9.5


Типични сценарија за примена

• Позиционирање и стегање на работното парче: Широко се користи за тела за машински алати, позиционирање на заварување, фиксирање на печат и стегање на монтажна станица. Интегрираниот дизајн на ротација и стегање 2-во-1 ја поедноставува механичката структура и заштедува простор за инсталација.

• Електронско и прецизно поправање на компоненти: Карактеристиките без масло и ниска прашина совршено одговараат на стегањето на полупроводничката фиока, позиционирањето на обвивката на телефонот и фиксирањето на деловите со микропрецизност, исполнувајќи ги барањата за висока чистота и висока прецизност.

• Автоматско ограничување на преносот: Идеален за ограничување на ротационата маса, позиционирање на механизмот за превртување и станици за ротирачко стегање со краток удар, обезбедувајќи стабилни и повторливи перформанси на сложено движење.

• Тешки станици за поправање: Опремен со голема сила на стегање и одличен капацитет против отклонување, тој е применлив за стегање на тешки парчиња, фиксирање на мувла и сценарија за прецизно позиционирање со големо оптоварување.


Водич за брз избор во 3 чекори

1. Избор на големина на дупката: Изберете ја големината на отворот според вистинското оптоварување на стегање. Обезбедете теоретска сила на стегање ≥ вистинско оптоварување × 1,5 безбедносен фактор; дадете приоритет φ40 или поголем отвор за тешки работни услови.

2. Избор на мозочен удар: Стандардниот удар на стегање се движи од 5mm до 50mm. Изберете удар врз основа на вистинската висина на работното парче и резервирајте 3~5 mm маргина за да избегнете механички пречки.

3. Избор на конфигурација

○ Насока на ротација: Изберете RZ (ротација надесно во насока на стрелките на часовникот) или LZ (вртење спротивно од стрелките на часовникот лево) за да одговара на распоредот на станицата на локацијата.

○ Откривање на позиција: Изберете 2S конфигурација со двоен прекинувач за да добиете сигнали за двојна положба за статусот на стегање и ослободување.


Резиме на една реченица

     Стандардниот цилиндар со ротирачки стегалки од серијата SOLH MK интегрира функции за ротација од 90° и линеарно стегање, со 3 пати надграден инертен вртежен момент, ултра компактно тело, монтажа во повеќе насоки и способност за силно стегање на големо оптоварување, служејќи како оптимално автоматско решение за заштеда на простор и високо автоматско прицврстување. станици.
