Ротирачка актуаторска табела од серии MSQ (SOLH Richge технологија)

Бренд:SOLH од Richge Technology

Преглед на производот

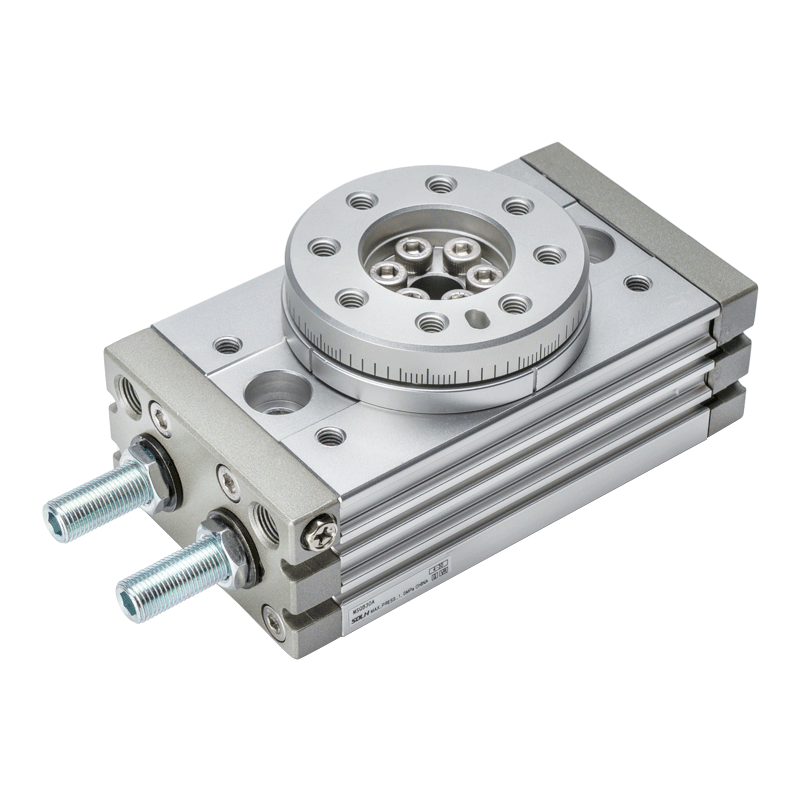

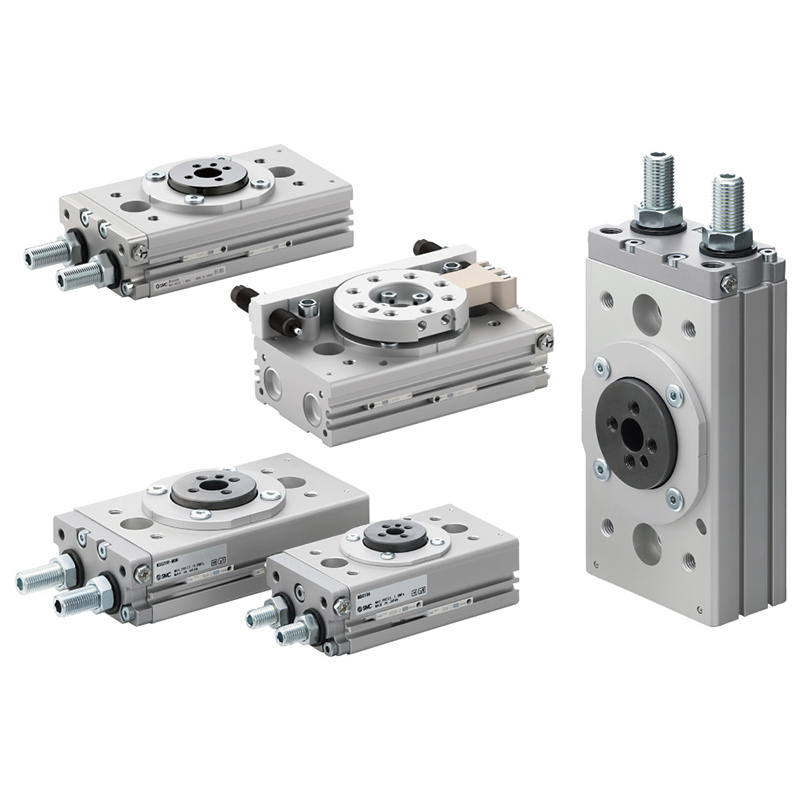

     Серијата SOLH MSQ усвојува двојна клипна симетрична погонска структура на багажник и пинион, поделена на две под-серија: стандардна оценка MSQB и степен на висока прецизност MSQA. Се одликува со интегрирана кружна монтажна маса со централна шуплива дупка, агол на нишање постојано прилагодлив од 0~190°.

Симетричната двојна клипна решетка-пинјо испорачува 3~4 пати поголем излезен вртежен момент и супериорен радијален/аксијален капацитет на оптоварување во споредба со ротационите цилиндри CRQ од типот на лопатка. Достапни се две опции за апсорпција на удари: вграден гумен тампон или интегриран хидрауличен тампон. Распоредот на двојната воздушна порта (крајна страна / странична предна страна) го поедноставува распоредот на цевките; компатибилни магнетни прекинувачи со трска за повратна информација на сигналот за ротациона положба. Широко се користи за автоматско индексирање, превртување на работните парчиња и станици за прецизно позиционирање.

Табела за класификација и избор на серии (прецизност + совпаѓање со тампон)

Целосни правила за кодирање на моделот

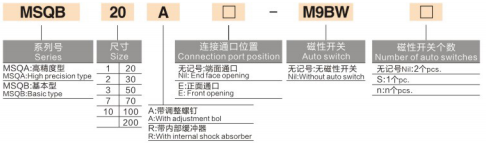

  1. Правило 1 за кодирање: MSQB20A-□-M9BW-□

     Пример: MSQB20A-M9BW

     -- MSQB / MSQA: Идентификатор на серијата

        MSQB = Стандардна основна серија; MSQA = Серии со висока прецизност

     -- 20: Големина на рамката (достапна: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: прилагодување на аголот и тампон код

        A = Двојни завртки за прилагодување на краен агол; R = Вграден хидрауличен амортизер; без суфикс = само гумен тампон

     -- Средна кутија: Положба на воздушното пристаниште

        Празно = воздушни пристаништа со крајна страна; E = Странични предни воздушни приклучоци

     -- M9BW: Модел на магнетен прекинувач

        Празен = Без магнетен прекинувач; Компатибилен со универзален сензор за трска M9BW / M9BL

     -- Последна кутија: Количина на магнетен прекинувач

        Празен = Стандарден 2 ЕЕЗ; S = Едно парче; Прилагодена бројка = прилагодена количина

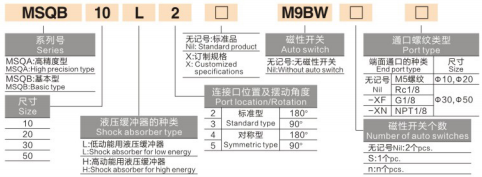

  2. Правило 2 за кодирање: MSQB10L2-□-M9BW-□-□

     Пример: MSQB10L2-M9BW

     -- MSQB: Стандардна серија; големина на рамка 10/20/30/50

     -- L/H: хидрауличен тампон за кинетичка енергија (само за R хидраулична верзија)

        L = Хидрауличен пуфер со ниска кинетичка енергија; H = Хидрауличен пуфер со висока кинетичка енергија

     -- Цифра 2/3/4/5: Спецификации за фиксен агол на замавнување

        2 = Стандарден 180°; 3 = 90 °; 4 = Симетрични 180°; 5 = Симетрични 90°

     -- Средно поле: Прилагодено означување X, празно = стандарден модел на акции

     -- M9BW: Магнетен прекинувач, празен = нема опремен сензор

     -- Претпоследна кутија: Количина на магнетен прекинувач; празно = 2 парчиња, S = 1 парче

     -- Последна кутија: Спецификации за навој за воздушна порта

        Празен = конец М5 (само за големина 10/20); XF = G1/8; XN = NPT1/8 американски конец

Основни структурни предности

  1. Симетричен погон со двојна клипна багажник и пинион

     -- Двојните синхрони клипови синхроно го туркаат запчаникот, елиминирајќи го едностраниот повратен удар; рамномерен излез на вртежен момент со треперење на нулта ротација, далеку поголем капацитет на оптоварување од цилиндрите со едноклипно крило.

  2. Интегрирана ротациона маса со дупки за лоцирање на пиновите

     -- Претходно обработени дупки за позиционирање на масата и стандардни монтажни дупки за директно заклучување/заклучување на обработливите парчиња, лесно усогласување и висока интегрална цврстина. Централната вдлабнатина преку дупка (φ6~φ24) овозможува воздушните цевки и жиците на сензорот да минуваат низ центарот, уреден внатрешен распоред на машината.

  3. Распоред на двојна воздушна порта

     -- Две опции за цевководи: крајниот влез за воздух или странична предна порта од типот Е, флексибилна рута на цевки за компактна ограничена опрема без механички пречки.

  4. Независни завртки за прилагодување на аголот со двоен крај (наставка А)

     -- Одделни гранични завртки на двата краја за независно ограничување на движењето во насока на стрелките на часовникот и спротивно од стрелките на часовникот; опсегот на замавнување бескрајно прилагодлив во рамките на 0~190°, фабрички зададено поставено на 190°.

  5. Два опционални системи за апсорпција на удари

     -- Стандардна верзија: гумен тампон со двоен крај за намалување на бучавата при мало оптоварување со мала брзина

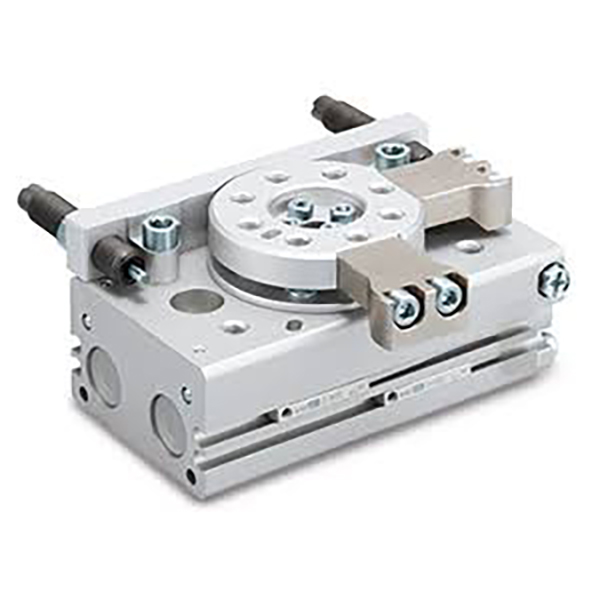

     -- -Р верзија на хидрауличен тампон: Интегриран амортизер за масло (L низок кинетички / H високи кинетички степени) апсорбира силен удар при голема брзина, ги минимизира вибрациите за застанување и ги штити тела и работните парчиња

  6. Компатибилен со повратни информации за магнетна позиција

     -- Вграден постојан магнетен прстен во внатрешноста на телото на цилиндерот, компатибилен со прекинувачите со трска M9BW / M9BL за пренос на 0°/90°/180° сигнали на место до PLC за автоматска логика на блокирање.

  7. Прецизна поддршка за топчести лежишта за MSQA

     -- MSQA моделот со висока прецизност го усвојува класното склопување на топчести лежишта; радијално и аксијално истечување ≤0,01mm, прецизност на повторување на позиционирањето ±0,01mm. Основната верзија на MSQB ги исполнува општите барања за позиционирање за автоматизација.

Универзални стандардни технички спецификации

  1. Режим на возење: Двојно дејство со двојна клипна багажник и пинион

  2. Опсег на работен притисок

    -- Тип на гумен тампон: 0,1~1,0 MPa

     -- -Р тип на хидрауличен тампон: 0,1~0,6 MPa

  3. Притисок на доказ за тестирање: 1,05 MPa

  4. Температура на околината: 0~60℃ (без мраз внатре во воздушното коло)

  5. Прилагодлив опсег на замавнување: 0~190° бескрајно прилагодлив, фабрички поставен 190°; фиксен агол 90° / 180° по избор

  6. Подмачкување: однапред наполнета долготрајна маст во фабриката, дизајн без подмачкување компатибилен со чист сув воздух без масло

  7. Применлив медиум: Филтриран сув компримиран воздух (≥40μm прецизност на филтрација)

Табела за носивост на вртежен момент и носивост (0,5 MPa напојувачки воздух)

Споредбена табела за кинетичка енергија на тампон Макс

Целосни правила за избор на модел

  1. Прецизен избор на одделение

     -- Позиционирање на чипови, оптичка проверка на ПХБ, прецизно склопување → MSQA серија со висока прецизност

     -- Општо превртување на работното парче, пренасочување и сортирање на материјали → стандардна основна серија MSQB

  2. Правило за совпаѓање на баферот

     -- Лесно оптоварување со мала брзина, контрола на трошоците: Не-R гумен тампон модел

     -- Брз циклус со висока фреквенција, тежок удар на работното парче: Изберете -R хидрауличен тампон; лесно влијание L одделение, тешко влијание H одделение

  3. Избор на агол на нишање

     -- 90° превртување вчитување/растоварување: Наставка 3 / 5

     -- Повратно индексирање од 180°, двострано откривање: наставка 2 / 4

     -- Прилагодено произволно ограничен опсег на замавнување: Универзален модел со завртка за прилагодување

  4. Распоред на воздушното пристаниште

     -- Компактен ограничен внатрешен простор на машината: верзија на предната страна од Е

     -- Стандардна надворешна изложена цевка: Стандардна порта за крајна страна

  5. Позиција сигнал повратни информации

     -- Потребен е сигнал на место за блокирање на PLC: Опремување на магнетни прекинувачи M9BW (стандард 2 парчиња); само еднострана детекција изберете S единечен прекинувач

  6. Спецификација на конец

     -- Големина 10 / 20 мали рамки стандардна M5 нишка; средно-голем 30/50 изборен G1/8 (XF), NPT1/8 (XN) американски конец

Типични сценарија за индустриска примена

     -- 3C Electronics прецизна автоматизација: ротирачко позиционирање на чипот, повеќеаголна оптичка проверка на ПХБ, склоп за индексирање на микрокомпоненти

     -- Линии за производство на пакување: станици за затворање шишиња, промена на насоката на картон од 90°, ротирачко прицврстување на етикетата

     -- Опрема за машински алати: превртување на работното парче, позиционирање на индексирање на жига со печат

     -- Опрема за логистичко сортирање: пренасочување на материјали, механизам за ротирачко запирање на гасоводот

     -- Краен ефектор на мини манипулатори: ротација на зглобот на роботот, превртување на вакуумската чак

     -- Опрема за прецизно тестирање: ротирачка маса за проверка на видот, двигател за тестирање на затегнатоста на воздухот со повеќе агли

Поддржувачки решенија за совпаѓање на пневматско коло

  1. Стандардно општо коло

     -- Комбинација со две точки на извор на воздух AFC → 4V210 5/2 електромагнетниот вентил → PU воздушна цевка → MSQ ротациона маса (магнетен прекинувач M9BW поврзан со PLC)

  2. Работилница отпорна на експлозија

     -- Единица за третман на извор на воздух отпорна на експлозија → 5-насочен електромагнетниот вентил отпорен на експлозија → флексибилно црево PU → ротационен цилиндар MSQB/MSQA за опасна средина

  3. Мини прецизна микро станица

     --AC1500 мини филтер за регулатор на воздух → 3V серија 3/2 електромагнетниот вентил → PU4 тенка цевка → MSQ10 / MSQ20 мала ротирачка маса

Резиме на една реченица

     SOLH MSQ со двојна клипна решетка и ротирачка маса се дели на стандардни MSQB и MSQA оценки со висока прецизност, поддржува прилагодливо замавнување од 0~190°, двојна гумена/хидраулична апсорпција на удари, распоред на двојна крајна/страна порта за воздух и централна шуплива дупка за жици, давајќи 3~4x актуатор за електроника, пакување, машински алати и линии за автоматизација за тестирање.
