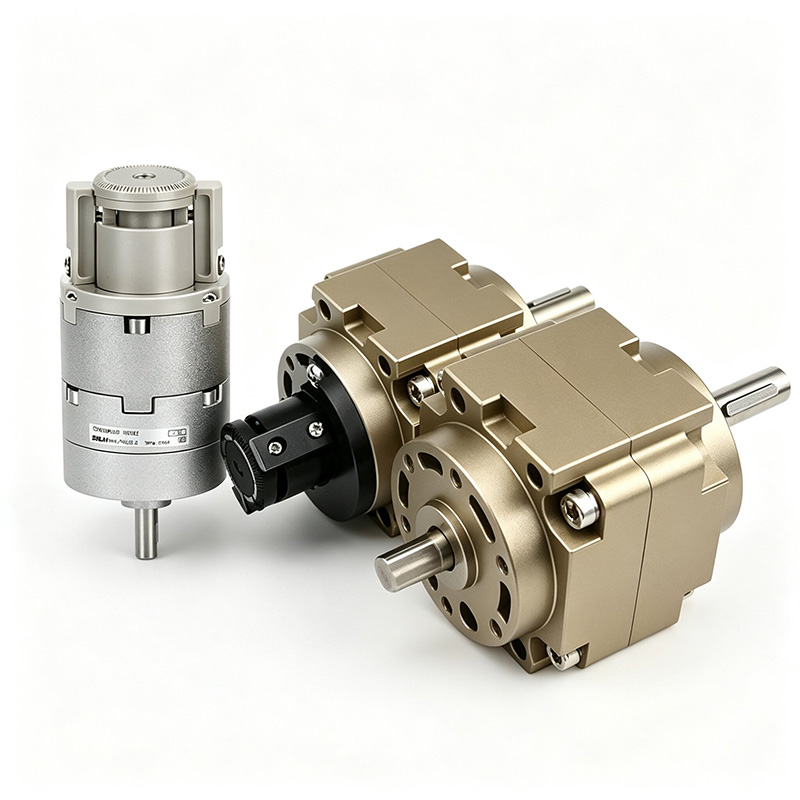

Ротационен активатор од типот на лопатка од серијата CRB1 / CRB2

Ротационен активатор од типот на лопатка од серијата CRB1 / CRB2 (SOLH заменлив)

Марка: SOLH од Richge Technology

Позиционирање на производот и Основна разлика во сериите

     SOLH CRB1 и CRB2 се ротирачки цилиндри за нишање од типот на лопатка управувани со единечни/двојни лопатки. Без клиренс за поврзување на менувачот, тие се карактеризираат со ултра компактно тело, ниска ротациона инерција и ултра брза реакција.

     -- CRB2 (мала серија): отвор 10~40 mm за мало оптоварување и тесен простор, компактен лесен дизајн

     -- CRB1 (голема серија): отвор 50~100 mm за тешко оптоварување и висок вртежен момент, целосна поддршка на лежиштето со супериорна отпорност на удар

     Максимален агол на замавнување со единечна крила до 270°/280°, максимално двојна крила 90°/100°. Широко се користи за брзо ротирачко превртување, индексирање и позиционирање на станици за автоматизација.

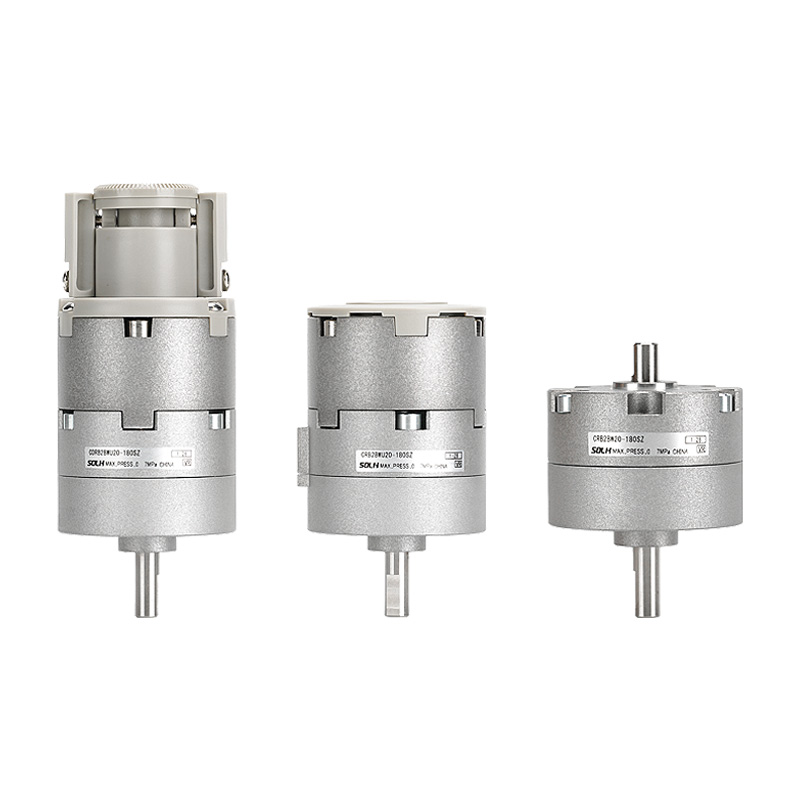

  1. CRB2 Мала стандардна серија

     -- Големини на отворите: 10, 15, 20, 30, 40 mm

     -- Опции за лопатки: S единечна крила / Д двојна крила

     -- Агол на замавнување: Единечно крило 90°/180°/270°; Двојна крила 90°/100°

     -- Основни предности: Ултра компактен, лесен, низок притисок при стартување, странично/аксијално двојно портирање, опционален регулатор на агол и магнетен прекинувач

     -- Апликации: ротација со голема брзина со лесно оптоварување, опрема со ограничен простор, 3C електроника, пакување, минијатурна автоматизација

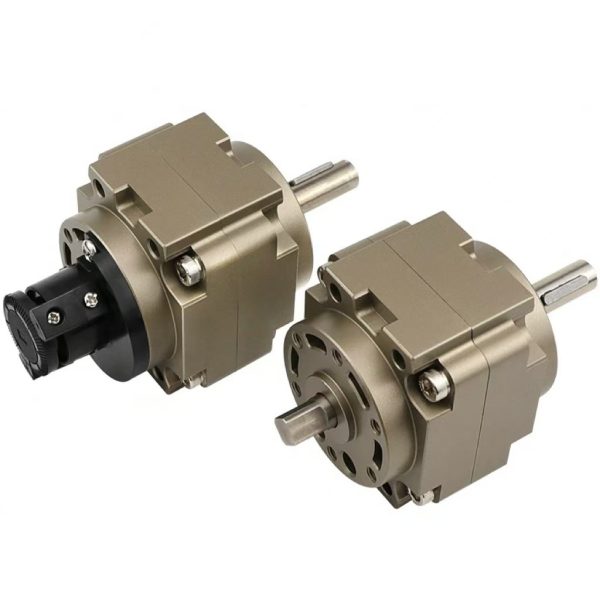

  2. CRB1 Голема тешка серија

     -- Големини на отвори: 50, 63, 80, 100 мм

     -- Опции за лопатки: S единечна крила / Д двојна крила

     -- Агол на замавнување: Единечна крила 90°/180°/270°/280°; Двојна крила 90°/100°

     -- Основни предности: висок излезен вртежен момент, тешко носење, целосна поддршка на лежиштето, отпорен на удари, долг работен век

     -- Апликации: превртување на тешки работни парчиња, индексирање во големи размери, тешки ротациони тела, линии за склопување во тешка индустрија

Универзални основни технички спецификации

  1. Општи стандардни параметри

  2. Теоретски излезен вртежен момент @ 0,5MPa (Индекс на избор на јадро)

   2,1 CRB2 Табела за вртежен момент

   2,2 CRB1 Табела за вртежен момент

 3 Дозволена референца за радијално и аксијално оптоварување

     -- CRB2-20: Радијална 120N, аксијална 80N

     -- CRB1-50: Радијална 245N, Аксијална 196N

     -- CRB1-100: Радијална 588N, аксијална 490N

Внатрешна структура и Работен принцип на лопатка

  1. Главни компоненти: тело на цилиндар, единечно/двојно ротирачко крило, излезна осовина, склоп за заптивање, крајна гумена тампон, завртки за прилагодување на аголот

  2. Работна логика: компримиран воздух влегува во една комора за да ја турка лопатката да ротира околу централното вратило додека спротивната комора се издувни.

     -- Двојна лопатка: Двојниот вртежен момент, ограничен агол на замавнување ≤100°

     -- Единечно крило: Поширок опсег на замавнување до 270°

  3. Единствени основни предности

     -- Без структура на опрема и багажник, нула повратен удар, мазна тивка ротација без ударни вибрации

     -- Ултра компактен преглед, мала ротациона инерција, ултра брз одговор (ротација 90° < 0,1 с.)

    -- Изборно шупливо низ вратило, погодно за внатрешни цевки и насочување на жици

     -- Завртки за фино нагодување со двоен крај за ограничување на ударот; единечна крила прилагодлива 0~270°, двојна крила 0~90°

Целосни правила за кодирање на моделот

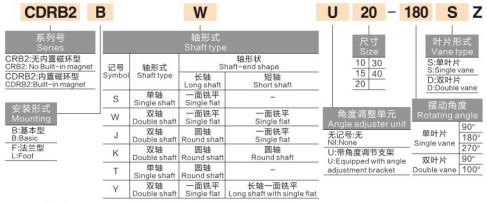

  1. Модел CRB2 Пример: CRB2BW20-180SZ

     -- CRB2 = Серии на ротирачки активатори со мали лопатки

     -- B = Основна монтажа на прирабница; L = Држач за ножен држач

     -- W = Двојно продолжено вратило; празно = Единечно вратило

     -- 20 = Големина на отворот (10/15/20/30/40)

     -- 180 = Агол на нишање (90/180/270)

     -- S = Единечна крила; D = Двојна крила

     -- Z = Опремен со единица за прилагодување на аголот; празно = стандардно без регулатор

          Префикс CDRB2 = Вграден магнетен прстен за инсталација на магнетен прекинувач

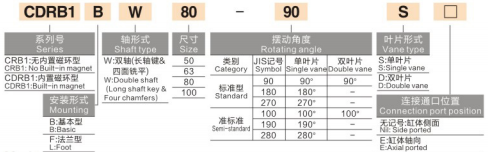

  2. Модел CRB1 Пример: CRB1BW50-90D

     -- CRB1 = Голема ротациона серија со тешки крила

     -- B = Основна монтажа; W = Двојно вратило

     -- 50 = Големина на отворот (50/63/80/100)

     -- 90 = Агол на замавнување (90/180/270/280)

     -- D = двојна крила; S = Единечна крила

        Префикс CDRB1 = интегриран модел со магнетен прстен

Чекор-по-чекор Водич за избор и индустриски апликации

  1. Правила за приоритет на избор

     -- Поделба на вртежен момент и димензија: тесен простор за мало оптоварување → CRB2 (10~40); Вртење со голем вртежен момент → CRB1 (50~100)

     -- Барање за агол на замавнување: Ротација над 90° → Единечна крила S; Максимален вртежен момент во рамките на 90° → Двојна лопатка D

     -- Размена на прецизност и брзина: нулта реакција од типот на лопатка, повторено позиционирање ± 0,1°, идеално за лесна работа со голема брзина; Тешкото оптоварување на лежиштето со висока прецизност претпочита ротациона маса за држач за држачи MSQ

     -- Опции за функции: Потребна е граница на фин агол – изберете ја наставката Z единица за прилагодување на аголот; Потребна е повратна информација за позицијата на PLC - изберете магнетен интегриран модел CDRB

  2. Типични сценарија за примена

     -- Лесни линии: превртување на електронската компонента, ротирање на етикетата, затегнување на капачето од шишето, минијатурно сортирање материјали

     -- Тешки станици: големо работно парче обрт од 90°/180°, индексирање на монтажната линија, тешки ротирачки прицврстувачки тела

     -- Општи индустрии: пакување, печатење, преработка на храна целосно автоматско ротирачко позиционирање станици

Споредба на перформанси: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Една реченица

     Резиме SOLH CRB2 малите ротациони актуатори од типот на лопатки CRB1 усвојуваат погон со нула повратен удар со единечна/двојна лопатка со опционален подесувач на агол и варијанта на магнетен прекинувач CDRB, со брза ротација со мала инерција од 0,05~24N·m и вртежен момент со висок индекс на вртење. електроника, пакување и тешки линии за автоматизација на склопување.
