Марка: SOLH од Richge Technology
Цилиндар со правоаголен блок без монтирање од серијата SOLH CU/CDU. Дупките за монтирање на повеќе површини овозможуваат директна инсталација во која било ориентација без држачи. Ултра тенок компактен дизајн широко користен за туркање, стегање и позиционирање со лесно оптоварување во опрема за автоматизација со ограничен простор за инсталација.
|
Модел |
Карактеристика |
Апликација |
| CU |
Без магнетски прстен, не може да се вклопат магнетни прекинувачи |
Проекти чувствителни на трошоци без повратни информации за позицијата |
| ЦДУ |
Вграден магнет, поддржува магнетни сензори CMSH/DMSH |
Потребно е откривање на положбата за продолжување/повлекување |
| CUK/CDUK |
Не-ротирачка клипна шипка |
Аголот на работното парче мора да биде фиксиран, да се спречи ротирање на вратилото |
| CUW/CDUW |
Двојна клипна шипка, интегриран водич, анти-торзија |
Апликации со странично оптоварување и офсет сила |
-- Монтирање во повеќе насоки: Инсталирајте од долната, страничната или крајната страна, зачувајте го држачот за монтирање;
-- Тено правоаголно тело, 40% потенко од стандардниот цилиндар за врзување;
-- Повеќе структури: стандардна единечна шипка, прачка против ротација, шипка со двојно водење;
-- Вградена верзија на магнет (CDU) со прилагодливи отвори за сензори;
-- Самоподмачкувачко лежиште, континуирано работење без масло;
-- Фиксирани гумени тампон за намалување на ударот и бучавата.

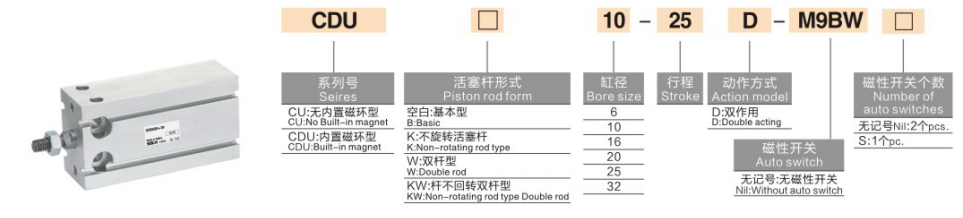

1. Пример:CDU16×30S
-- CDU: Име на серијата, C=вграден магнет; К=неротирачка прачка; W=двојна прачка
-- 16: Големина на отворот (мм): 6,10,16,20,25,32
-- 30: Должина на удар (мм)
-- S: Стандардна спецификација
|
Параметар |
Спецификација |
| Големина на дупката |
6,10,16,20,25,32 мм |
| Стандарден мозочен удар |
5-60 мм |
| Актерски тип |
Двојно дејство (стандардно); единечно дејствување пролетно враќање/надвор се прошири |
| Работен притисок |
Двојно дејство:0,05~0,7MPa; Едно дејство: 0,15~0,7MPa |
| Доказ притисок |
1,05 MPa |
| Температура |
-10~60℃ (без мраз во воздухот) |
| Брзина на клипот |
50~500 mm/s |
| Перница |
Фиксиран гумен пуфер на двата краја |
| Пристаниште нишка |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Подмачкување |
Работа без масло |
|
Отвор (мм) |
Површина на потисок/влечење |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C и полупроводнички микро жига, затворач, преса;
-- Општо автоматско стегање, позиционирање и префрлување на материјали;
-- Склопување на домашни апарати и хардвер; опрема за сортирање на лесно оптоварување за пакување.
Пневматскиот цилиндар со правоаголна слободна монтирање SOLH CU/CDU поддржува повеќеаголна инсталација без заграда, со неротирачки и двојни водени варијанти на шипки, широко користени за позиционирање и стегање со лесна автоматизација со краток удар.
