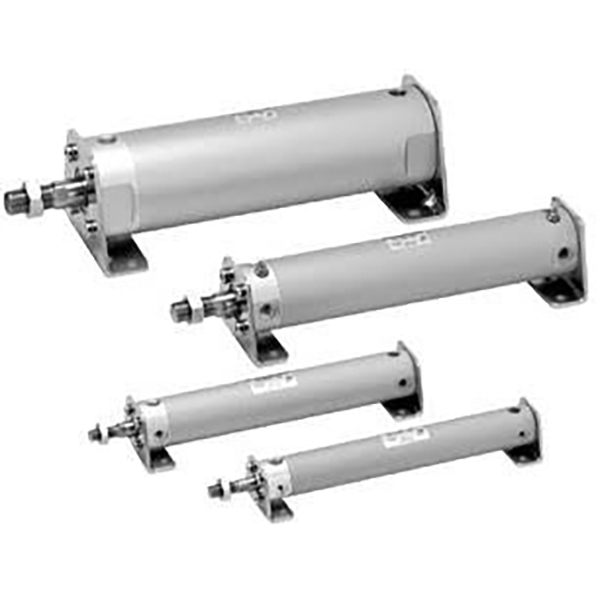

SOLH CG1/CDG1 алуминиумски лесен кружен цилиндар, отвор φ20~100mm, замена за старата серија SMC CA1 со целосно заменливи димензии на монтирање. Карактеристики: лесна, универзална инсталација, флексибилен распоред на цевки, низок шум и перформанси со голема брзина. Широко се користи во транспортни линии за автоматизација, електронска опрема, машини за пакување, опрема за лесна индустрија за лесно и средно оптоварување, долги и високофреквентни реципрочни апликации.
1. Стандард: Нова генерација на SMC лесен кружен цилиндар, директна замена за серијата CA1.
2. Материјал: Екструдирано алуминиумско буре и крајни капачиња, тврда хромирана клипна шипка. 30% полесни од конвенционалните стандардни цилиндри, висока јачина и добра дисипација на топлина.
3. Структура: завршните капачиња со конец заклучени, правоаголна форма, лесно расклопување и одржување. 4 насочени воздушни порти (интервал од 90°), високо флексибилен распоред на цевки.
4. Операциски варијанти
-- CG1B двојно дејство: Довод на воздух на двата краја, најчест стандарден модел
-- CG1S / CG1T Едноделно: S=Пролетно враќање; T= Продолжување на пролетта, автоматско ресетирање по исклучување на воздухот
-- CG1W двојна шипка: шипка продолжена од двете страни, синхроно движење, зголемен капацитет против торзија
-- CG1K Не-ротирачка шипка: Шестоаголна клипна шипка за прецизно позиционирање и анти-свртување
4. Перница: Стандардна гумена перница; воздушно перниче (наставка А) опционално за намалување на ударот и бучавата при голема брзина.
5. Заптивање: Композитен заптив со ниско триење со жлеб на резервоар за масло, низок притисок при стартување, работа без масло, работен век ≥8 милиони циклуси.
6. Откривање на позиција: CDG1 опремен со вграден магнетен прстен, компатибилен со автоматски прекинувачи M9B/A93/Z73 за повратни информации за положбата на клипот; CG1 без магнет, не може да инсталира магнетни прекинувачи.
1. Модел Пример:CDG1BN25-100Z
|
Сегмент |
Код |
Дефиниција |
| CG1 / CDG1 |
Код на серијата |
CG1 = Без магнетен прстен CDG1 = Вграден магнетски прстен |
| B/S/T/W/K |
Тип на акција |
Б=Двојно дејствување S=Single Acting Spring Return Т=Едноделно Пролет Продолжи W=Двојна прачка K=Не-ротирачка прачка |
|
N |
Навој за крај на прачка |
N=Женски конец (стандарден); празно=машки конец |
| 20/25/32/40/50/63/80/100 |
Големина на отворот (мм) |
φ20 ~ φ100 |
|
100 |
Должина на удар |
Макс.1000мм двојно дејство Макс.300мм едно дејство |
|
Z |
Код на верзијата |
Z=Нова стандардна верзија; празно=стара верзија |
2. Референтни примери за стандардна нарачка
-- CDG1BN32-200Z: Bore32, stroke200, двојно дејство, вграден магнет, женски конец за прачка
-- CDG1S40-100Z: Bore40, stroke100, враќање пружина со едно дејство, вграден магнет
-- CDG1K50-150Z: отвор 50, удар 150, неротирачки шестоаголна клипна шипка
|
Ставка на параметар |
Стандардна спецификација |
| Опсег на дупнатини |
φ20,25,32,40,50,63,80,100 mm |
| Работен притисок |
Двојно дејство:0,05~1,0MPa Едно дејство: 0,1 ~ 1,0 MPa |
| Доказ притисок |
1,5 MPa |
| Амбиентална температура |
-10 ~ +70℃;-10 ~ +60℃ за модел опремен со магнет |
| Брзина на клипот |
50 ~ 1000 mm/s; 50~700 mm/s за тип на воздушна перница |
| Перница |
Стандардна гумена перница; Воздушно перниче (A) опционално |
| Тема за воздушно пристаниште |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| Подмачкување |
Поддржано работење без масло, претходно подмачкано |
| Толеранција на мозочен удар |
≤1000mm: ±1,4 mm; 1000~1500 mm: ±1,8 mm |
1. Двојно дејство CG1B
|
Отвор (мм) |
Потисок (N) |
Сила на влечење (N) |
Прибл. Хоризонтално оптоварување (кг) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. CG1S со едно дејство (пролетно враќање @0,5MPa)
| Отвор (мм) |
Потисок (N) |
Сила за враќање на пролетта (N) |
Прибл. Хоризонтално оптоварување (кг) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
1. Опции за монтирање
-- B Основен тип: Директна монтажа преку навојни капачиња (најчести)
-- L Foot Mount: Аксијален ножен држач за странично монтирање
-- F/G Прирабница: Прицврстување на плочата со прирабница од страна на прачка/страна од глава
-- C/D Clevis: Единечна клавичка/двојна клупа за механизам за нишање
-- E Trunnion: држач за држач од страна на главата за превртување и движење за нишање
2. Главна изводна серија
-- CDG1B: Стандардно двојно дејство со вграден магнет
-- CDG1S/T: Враќање пружина со едно дејство /продолжување на пролетта
-- CDG1W: Двојна прачка со двојно дејство
-- CDG1K: Не-ротирачка шестоаголна клипна шипка
-- CDG1R: Тенка верзија за директно монтирање за ограничен аксијален простор
-- CDG1KR: Директно монтирање + неротирачка прачка со двојно дејство
1. Избор на отвори: Пресметајте го потребниот потисок и хоризонтално оптоварување, резерва ≥50% безбедносна маржа; дадете приоритет на CG1 за апликации со лесно оптоварување и долг удар.
2. Потврда за удар: Додадете дополнителна маргина на патување од 10~20 mm; Максимален удар: двојно дејство ≤1000 mm, едно дејство ≤300 mm.
3. Поклопување на конфигурацијата
-- Операција: двојно дејство → B; враќање на пружината со едно дејство → S; барање против извртување → К
-- Перница: Додадете наставка A воздушна перница при работа со брзина - 500 mm/s
-- Повратни информации за позицијата: Изберете модел опремен со магнет CDG1, одговарајте на автоматските прекинувачи M9B/A93
Лесниот кружен алуминиумски цилиндар SOLH CG1/CDG1 е целосно заменлив со серијата SMC CA1, лесен дизајн со повеќенасочни цевководи, повеќекратни избори за монтирање, идеален линеарен актуатор со долги движења за пакување, транспортери и производни линии за електронска автоматизација.
