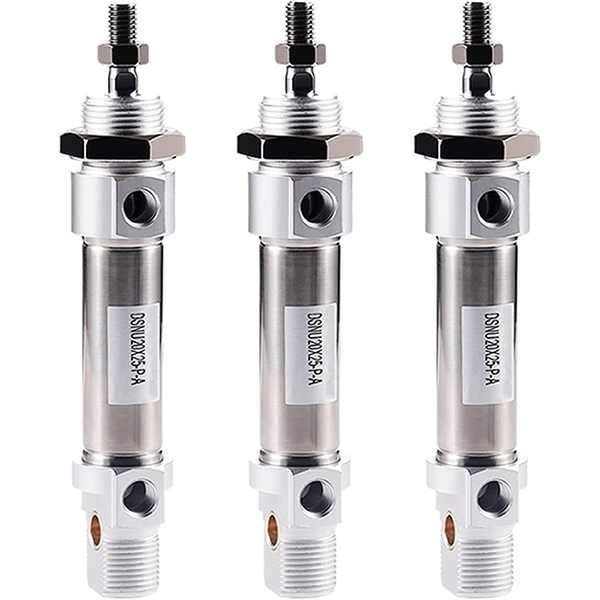

Мини цилиндар од нерѓосувачки челик од серијата DSNU | ISO 6432 Стандарден пневматски цилиндар отпорен на корозија

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH DSNU е мини пневматски цилиндар од нерѓосувачки челик со високи перформанси, целосно усогласен со меѓународните стандарди ISO 6432 и CETOP RP52P. Опфаќа опсег на отвори од φ8 до φ63 mm, со целосна цевка со цилиндри од нерѓосувачки челик SUS304 и клипна шипка, самоприлагодувачко пневматско амортизирање, супериорна отпорност на корозија и ултра долг работен век. Компатибилен со сериите FESTO DSNU, SMC CM2 и Airtac MG, широко се користи во прехранбени, фармацевтски, електронски, пакувања, текстилни и специјални автоматизирани сценарија со влажни, слаби киселини и слаби алкални работни услови.

  1.1 Глобален стандард и целосна заменливост

     Произведени во строга согласност со ISO 6432 и CETOP RP52P универзалните индустриски стандарди, сите димензии на монтирање и спецификациите на интерфејсот се глобално унифицирани. Постигнува целосна заменливост со мини цилиндрите на мејнстрим меѓународниот бренд, поддржувајќи замена со нула модификација и сериско надградба на стандардна автоматизирана опрема.

  1.2 Целосна структура од не'рѓосувачки челик отпорна на корозија

     Усвојување на премиум SUS304 цилиндерска цевка и клипна шипка од не'рѓосувачки челик, усогласени со крајни капаци од фалсификувана алуминиумска легура. Интегрираната структура на материјалот обезбедува одлични перформанси отпорни на 'рѓа, антикорозија и висока јачина, совршено прилагодувајќи се на сурови средини како што се висока влажност, прашина, слаба киселина и слаби алкали, кои далеку ги надминуваат обичните алуминиумски мини цилиндри во издржливост.

  1.3 Цврста структура со стегање со валјак

     Усвојување на професионална технологија за заптивање со стегање на валјак за поврзување на крајниот капак со цврста и цврста целокупна структура, извонредна отпорност на вибрации и стабилна работа. Рационализираната тркалезна права форма има едноставна структура и практично секојдневно расклопување и одржување, намалувајќи ги подоцнежните трошоци за работа.

  1.4 Диверзифицирано движење и компактни опции за краток тип

     • ДСНУ Двојно дејствување: Двоен крај на доводот на воздух со клипроцитно движење, најуниверзален стандарден тип за конвенционална линеарна автоматизација.

     • ДСНУ-…-P Единечно дејствување (Push Out): Структура за истиснување со пролет, автоматско продолжување по прекин на струја за сценарија за безбедно ресетирање.

     • ДСНУ-…-R Едноделно (повлекување): Структура за враќање на пружината, автоматско повлекување по прекин на струја за механизми за заштитно позиционирање.

     • ДСНУ-…-PPV самоприлагодувачко перниче: Интелигентен самоприлагодлив пневматски бафер со двоен крај, не е потребно рачно прилагодување, погоден за работа со голема брзина со целосен опсег на притисок.

     • ДСНУ-S Краток тип: 35мм пократок во вкупна должина и 40% потесен во ширина од стандардниот тип, приспособен за сценарија за инсталација во ултра тесен простор.

  1.5 Надграден систем за запечатување перничиња и ниско триење

     Стандардно опремено со еластична тампон (P) за основен шум и намалување на ударот; опционална иновативна PPV воздушна перница за самоприлагодување, која се прилагодува на целосен опсег на притисок од 0,1~1,0 MPa со автоматско приспособливо тампонирање за често движење со голема брзина. Опремен со двонасочна композитна заптивка со ниско триење и вграден жлеб за складирање на масло, цилиндерот има ултра низок стартен притисок, стабилна работа без масло и работен век од над 8 милиони циклуси.

  1.6 Конфигурација на прецизна магнетна индукција

     Изборниот вграден магнетен прстен (А шифра) е компатибилен со магнетните прекинувачи од сериите FESTO SMT и SMC M9B, реализирајќи прецизно откривање на позицијата на клипот во реално време и контрола на поврзувањето на сигналот PLC, поддржувајќи автоматско позиционирање на циклусот и интелигентно следење.

2. Целосни правила за именување на моделот и примери за нарачка

 1. Типична структура на моделот: DSNU25-100-PPV-A-MQ

  2. Примери за стандарден редослед

     • Магнетен модел на PPV перница со двојно дејство: DSNU32-75-PPV-A-MQ (дупна од 32 мм, удар од 75 мм, монтажа на странична прирабница, опремена со магнетна опрема)

     • Модел на еластична перница со двојно дејство со краток тип: DSNU-S20-50-P-A (дупнато од 20 мм, удар од 50 мм, ултра компактно кусо тело, опремено со магнети)

     • Модел за враќање на пролетта со еден актер.

3. Основни технички параметри (стандарден тип)

4. Референтна табела за теоретски потисок и затегнување од 0,5 MPa (една шипка)

  4.1 Податоци за изведба со двојно дејство (DSNU).

  4.2 Податоци за изведба на едно дејство (DSNU-R Spring Return).

5. Форми за монтирање и изведени модели

  5.1 Диверзифицирани универзални методи за монтирање

     • MQ Латерална прирабничка порта: Стандардна фиксна монтажа со прирабница со страничен влез за воздух, најуниверзален тип за конвенционален распоред на автоматизација

     • М-р Аксијална прирабница пристаниште: Дизајн на аксијален влезен воздух, специјално прилагоден за ограничен простор за аксијална инсталација

     • Директна монтажа на MH: Конструкција за директно прицврстување на крајниот капак, ултра тенко тело за вградување во тесен простор

     • Единица за стегање на КП: Вградена функција за заклучување за произволно фиксирање на положбата на ударот и позиционирање против поместување

     • FA/FB Предна/Задна прирабница: Прицврстување на предните и задните рамни прирабници, целосно компатибилни со додатоците за монтирање ISO стандард

  5.2 Основни изводни серии

     • Стандард ДСНУ: Универзален тип со двојно дејство со еластичен или воздушен бафер за општа автоматизација

     • ДСНУ-S Краток тип: Компактно скратено тело, ексклузивно за сценарија за инсталација во ултра тесен простор

     • ДСНУ-…-P/R Едноделно: Модели со едно дејство со пружински истиснување / враќање со пружина за безбедно ресетирање на работните услови

     • ДСНУ-…-PPV самоприлагодувачко перниче: Интелигентно приспособливо баферирање, најпосакувано за често циклично работење со голема брзина

6. Споредба на селекција DSNU vs CM2 vs MG

7. Водич за брз избор во 3 чекори

     1. Избор на дупчење: Изберете ја соодветната големина на отворот според вистинската тежина на товарот, резервирајте повеќе од 50% безбедносна маржа. Дајте приоритет на серијата DSNU за работа со голема брзина, отпорност на корозија и барања за усогласување на меѓународните стандарди.

     2. Избор на мозочен удар: Вистински работен удар плус 10~20mm безбедносна маржа; следете ги стандардните граници на удар: двојно дејство ≤500mm, едно дејство ≤150mm.

     3. Функционална конфигурација: Изберете PPV самоприлагодувачко воздушно перниче за работа со голема брзина (>500mm/s); изберете краток тип DSNU-S за тесен простор за инсталација; одговара Магнетен прстен + прекинувачи SMT/M9B за автоматско откривање позиција.

Резиме на една реченица

     Мини цилиндарот од нерѓосувачки челик SOLH DSNU ISO 6432 се одликува со целосна структура од нерѓосувачки челик отпорна на корозија, интелигентен тампон со самоприлагодување, долготрајна работа без масло и разновидни опции за монтирање, што служи како високостандардно универзално решение за мини цилиндри за храна, фармацевтска автоматска опрема и електронска опрема.
