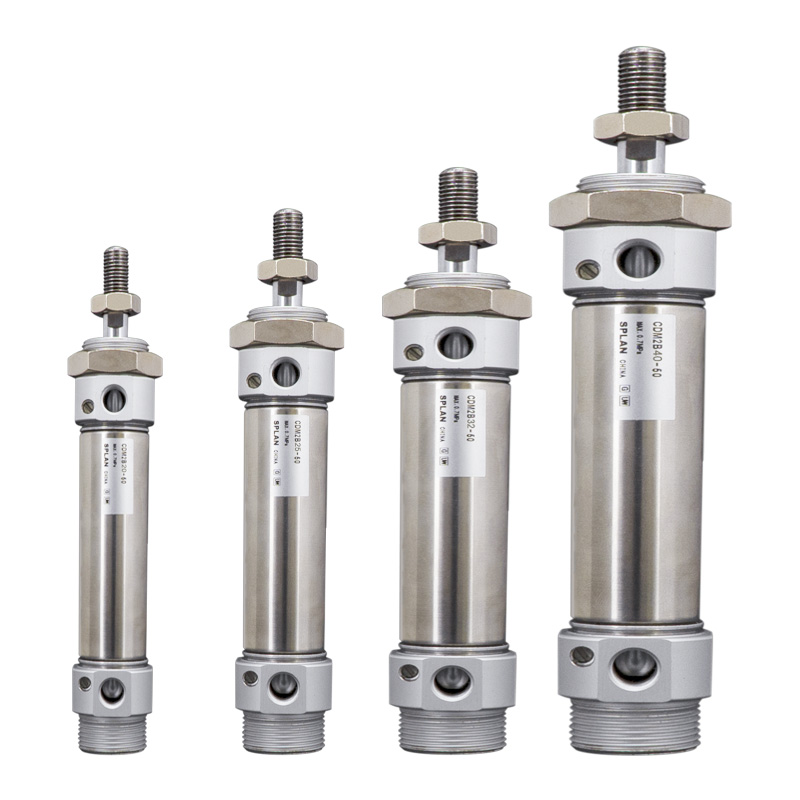

Мини цилиндар од нерѓосувачки челик од серијата CM2 / CDM2 (двојно / едно дејство)

Марка: SOLH од Richge Technology

Преглед на производот

     SOLH CM2 / CDM2 се стандардни тркалезни цилиндри од нерѓосувачки челик JIS B 8356, со големина на отвор φ20/25/32/40mm. Перформанси позиционирани помеѓу микро мини цилиндри и стандардни цилиндри. Основни предности: отпорност на корозија, долг работен век, разновидни опции за монтирање, компактен медиум на потисок. Широко усвоен за храна, фармацевтска, електроника, пакување и чиста автоматизација на станици со средно оптоварување.

Основна структура и карактеристики на дизајнот

   1. Стандард: Во согласност со JIS B 8356, тркалезно тело со универзални димензии за монтирање.

   2. Материјал: барел од нерѓосувачки челик 304, клипна шипка и крајни капачиња, отпорни на 'рѓа, отпорни на влажни, слаби киселини, слаби алкали и чисти средини.

   3. Структура: Крајните капачиња заклучени со нишки, прави круг контури, висока механичка сила и лесно одржување.

   4. Операциски варијанти

     -- CM2B двојно дејство: Довод на воздух на двата краја, најпопуларен стандарден модел

     -- CM2S / CM2T Едноделно: S=Пролетно враќање; T= Продолжување на пролетта, автоматско ресетирање по исклучување на воздухот

     -- CM2W Двојна шипка: прачка продолжена од двете страни, синхроно движење, ефективно патување двојно зголемено

     -- CM2K Неротирачка шипка: Шестоаголна клипна шипка, против извртување за прецизно позиционирање

   5. Перница: Стандардна гумена перница; воздушно перниче (наставка А) опционално за намалување на бучавата од удар при голема брзина.

   6. Заптивање: двонасочна заптивка со ниско триење со жлеб за резервоар за масло. Низок почетен притисок, работа без масло, работен век ≥8 милиони циклуси.

   7. Откривање позиција: CDM2 верзија опремена со вграден магнетен прстен, компатибилен со магнетни прекинувачи M9B/A93/Z73 за повратни информации за положбата на клипот.

Целосно правило за кодирање на моделот

   1. Модел Пример:CDM2B20-100A-B

   2. Референтни примери за стандардна нарачка

     -- CDM2B25-50-B: Bore25, удар 50, двојно дејство, вграден магнет, гумена перница

     -- CDM2S32-75-B: Bore32, stroke75, пролетно враќање со едно дејство

     -- CDM2K40-100-B: отвор 40, удар 100, неротирачки шестоаголна клипна шипка

Универзални основни технички спецификации

Теоретска сила на потисок и влечење @0,5MPa (единечна шипка, единица: N)

   1. Двојно дејство CM2B

   2. CM2S со едно дејство (пролетно враќање @0,5MPa)

Форми за монтирање и изведени модели

   1. Опции за монтирање

     -- B Основен тип: Директна монтажа преку навојни капачиња (најчести)

     -- L Нога за стапало: Фиксирање на аксијален држач за стапало

     -- F/G Прирабница: Прирабница од страна на прачка /прирабница од страна на глава

     -- C/D Clevis: Единечни клеви / двојни клеви

     -- E Trunnion: Страна на главата за движење за нишање

   3. Главна изводна серија

     -- CDM2B: Стандардно двојно дејство со вграден магнет

     -- CDM2S/T: Враќање на пружина со едно дејство /продолжување на пролетта

     -- CDM2W: Двојна прачка со двојно дејство

     -- CDM2K: Неротирачка шестоаголна клипна шипка

     -- CDM2R: Тенка верзија за директно монтирање за ограничен аксијален простор

Водич за брз избор во 3 чекори

   1. Избор на отвори: Пресметајте го потребниот потисок и хоризонтално оптоварување, резерва ≥50% безбедносна маржа; изберете CM2 преференцијално за апликации со средно оптоварување.

   2. Потврда за удар: Додадете 10~20mm дополнителна маржа за патување; Максимален удар: двојно дејство ≤300mm, едно дејство ≤100mm.

   3. Поклопување на конфигурацијата

     -- Операција: двојно дејство → B; враќање на пружината со едно дејство → S; барање против извртување → К

     -- Перница: Додадете наставка А (воздушна перница) за возно движење со голема брзина

     -- Повратни информации за позицијата: изберете модел опремен со магнет CDM2, одговарајте на магнетните прекинувачи M9B/A93

Резиме на една реченица

     Стандарден кружен пневматски цилиндар од нерѓосувачки челик SOLH CM2/CDM2 JIS е целосно заменлив со увезената серија CM2, достапен во варијанти со двојно дејство, едно дејство, двојна шипка и неротирачки прачки, повеќе опции за монтирање, идеален линеарен побудувач со среден потисок за храна, медицинска, електроника и чиста автоматизација на пакувањето.
