Серија на пневматски компоненти

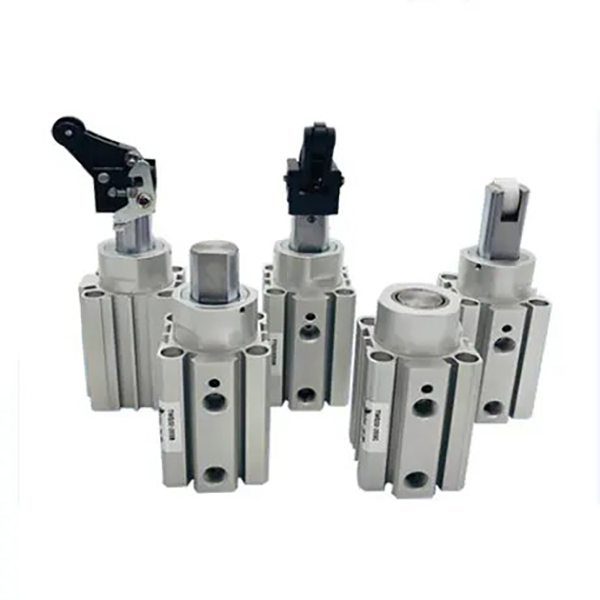

SOLH TWQ компактни цилиндри за затворање со фиксна висина обезбедуваат економични ограничувачки решенија за лесни и средни транспортни палети од 10–150 kg. Четири заменливи краеви на шипки покриваат рамна шипка, тркалезна шипка, рачка за валјак и прилагодливи стилови на лост за хидраулични тампон; Верзиите со валјак и тампон поддржуваат опционално механичко самозаклучување за да се избегне враќање на работното парче. Монтирањето на прирабница со фиксна висина ја испушта калибрацијата на висината и ја забрзува инсталацијата на теренот, со четиристрани отвори за магнетни сензори. Конструкцијата отпорна на абење без масло одговара на линиите за склопување на електроника, пакување и домашни апарати. Нашето стабилно масовно производство гарантира доволно залихи на место, идеално за автоматско блокирање и позиционирање на станицата со висок циклус и ниско одржување.

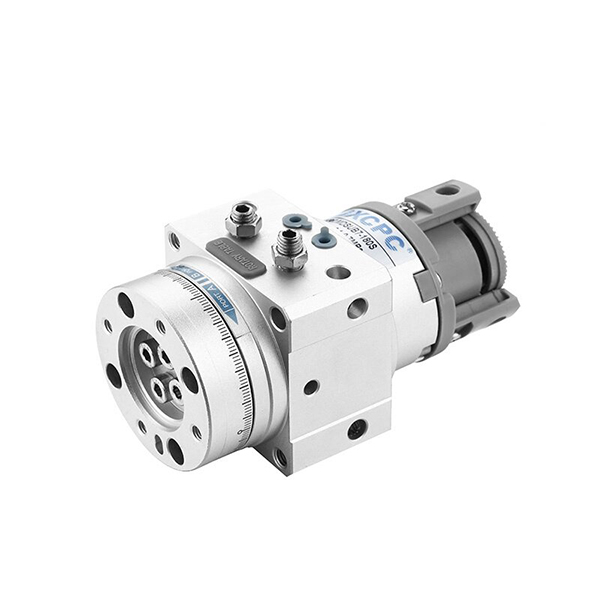

Ротационите цилиндри со интегрирани лопатки SOLH MSUB обезбедуваат прецизно ротационо движење со низок удар за лесна автоматизација до товари до 10 кг. Се одликува со структура на ротациона маса „сè-во-едно“ која го елиминира растојанието во менувачот, поддржува опционална ротација од 90°/180° со прилагодување на финиот агол од ±5°; надградената верзија MSUA постигнува прецизност на нишање во рамките на 0,03 mm. Нејзината оптимизирана структура со едно крило може да се пофали 2–3 пати поголема носивост од конвенционалните модели CRB1 со покомпактен отпечаток. Монтирањето на прирабница во повеќе насоки заштедува простор за инсталација, додека запечатувањето без масло обезбедува чиста работа со долг циклус. Одржуваме стабилно масовно производство и доволен инвентар на место, широко прифатен за роботско замавнување на зглобовите, електронско индексирање на работните парчиња, превртување на делови и мали платформи за позиционирање во прецизни линии за склопување.

SOLH CRBU2 ултра тенок ротирачки активатор со лопатка со слободно монтирање е целосно заменлив со еквивалентни модели SMC, достапни во големини на отвори 10/15/20/30/40. Вграденото цилиндрично тело овозможува повеќенасочно фиксирање без загради, 12% полесно од серијата CRB2, совршено за скриена инсталација во компактна интегрирана машина. Директниот погон на лопатките го елиминира ударот на менувачот со ултра-висока аголна повторливост од ±0,01°. Две варијанти на лопатки: S единечно крило за максимално замавнување од 270°, D двојно крило кое дава двоен вртежен момент со ограничена ротација од 90°/100°. Понудени се двојни распореди на цевки: стандардни странични порти и централни аксијални порти со суфикс-E. Изборниот регулатор на аголот со суфикс-W реализира бесконечно приспособлив удар од 0 до 240°, а вградените магнетни прстени поддржуваат прекинувачи со трска M9BW за повратни информации за ограничување на PLC. Композитното заптивање со ниско триење обезбедува работа без масло со над 5 милиони сервисни циклуси. Широко се применува за задачи со прецизно ротирање со висока фреквенција со лесно оптоварување, вклучително и минијатурно превртување на 3C, позиционирање на камерата за вид, механизми за затегнување на завртките и префрлување на пакувањето со мал агол. Во споредба со ротационите цилиндри CRB2 монтирани на база, CRBU2 не бара држачи за монтирање и ја максимизира ефикасноста на просторот, идеален за ефектори на роботи и тесни распореди на внатрешна опрема.

Ротациони актуатори од типот на лопатка SOLH CRB1 / CRB2 се целосно заменливи со еквивалентни цилиндри за нишање SMC. Директниот погон на лопатките го елиминира повратниот удар на менувачот, обезбедувајќи мала ротациона инерција и ултрабрз одговор. CRB2 е компактен опсег на лесна работа со големини на отвори 10~40 mm; единечното крило поддржува замавнување до 270°, додека двојното крило ја ограничува ротацијата на 90°/100°, идеално за мини превртување со голема брзина во ограничен простор 3C и опрема за пакување. Тешката серија CRB1 покрива отвори од 50~100 mm со целосна поддршка на лежиштето и извонредна отпорност на удар, обезбедувајќи максимален вртежен момент до 24 N·m за тешки тела и голем обрт на индексирање на работните парчиња. Единечното крило нуди широк опсег на замавнување, додека двојната лопатка го удвојува вртежниот момент при иста големина на отворот. Вградените гумени браници се стандардни; Наставката за прилагодување на аголот Z и шупливото вратило се опционални, а варијантите на CDRB интегрираат постојани магнети компатибилни со прекинувачите за трска D-M9B / D-A93. Во споредба со MSQ ротационите маси со држач и шипки, цилиндрите од типот на лопатка се карактеризираат со потенко тело и побрзо ротирање со нула повратен удар, но сепак послаб радијален и аксијален капацитет на оптоварување, што ги прави врвен избор за ротациони задачи со лесно оптоварување со голема брзина за кои бараат големи агли на нишање.

Ротационите цилиндри SOLH CRA1 со багажник и пинион се пневматски актуатори со висок вртежен момент за средна и тешка автоматизација од 10–50 kg. Преносот со двоклипни багажник-пинион постигнува повратен удар ≤1°, со нулта реакција на моделот φ30 и максимален вртежен момент од 108 N·m од φ100 отвор на 0,5 MPa. Опционалните прилагодливи воздушни перничиња за крај го ублажуваат инерцијалното влијание за време на честото возење велосипед, додека повеќе типови на монтирање и конфигурации на вратило поддржуваат флексибилно механичко поврзување. Конструкцијата без масло обезбедува континуирано работење со ниско одржување. Нашата фабрика работи стабилно масовно производство со изобилен инвентар на место, широко распространет за превртување на тешки парчиња, индустриски вентили, индексирање на тешки тела и роботска ротација на спојници преку автоматизирани системи за склопување и контрола на гасоводот.

Ултра тенките ротирачки цилиндри SOLH CRQ2 усвојуваат мрежеста структура со двојна решетка за да постигнат прецизна ротација со нула повратни удари, совршено прилагодени за лесна и средна автоматизација со ограничен простор. Се одликува со ултра низок профил, рамна интегрирана конструкција на прирабница без дополнителни држачи за монтирање, поддржува 90°, 180° и опционална ротација од 360° во полн круг со калибрација со фин агол од ±5°. Големините на отворите се движат од φ10 до φ40; Достапни се поголеми спецификации со прилагодливи воздушни перничиња за да се ублажи инертното влијание при честото возење велосипед. Магнетната верзија CDRQ2 поддржува инсталација на магнетен прекинувач за поврзување на сигналот за позиција на PLC. Дизајнот за самоподмачкување без масло во голема мера го намалува обемот на работа за одржување. Поддржани од стабилно масовно производство и доволно залихи на место, овие компактни актуатори за нишање се широко распоредени во 3C електроника за превртување на PCB, машини за пакување, медицинска автоматизација и прецизни минијатурни станици за индексирање.

Филтерот за воздух со голем проток на главната линија SOLH AF800 / AF900 е целосно заменлив со еквивалентни модели SMC, опремен со приклучоци G1¼/G1½/G2 и максимален номинален проток до 20000 L/min, дизајниран за главни цевководи на компресор за воздух, централизирани системи со повеќе острови со централизирано снабдување и високопроток. Вградената центрифугална структура за предодвојување однапред отстранува над 95% кондензирана вода, 'рѓа и големи честички; филтер касетите со повеќеслојни влакна нудат опционална прецизност од 2μm до 100μm со стандардни 5μm за општа употреба. Садот за вода од 45 cm³ поддржува три режими на одводнување: рачно одводнување, автоматско одводнување со пливачки AD47 NC и автоматско одводнување со пливачки AD48-6 NO. Достапни се три типа чинии: стандардна проѕирна чинија за персонален компјутер отпорен на удари, метален сад за тежок отпор и метален сад отпорен на експлозија со визир на ниво на течност, додека металните варијанти се препорачуваат за боење, отпорни на експлозии на литиумски батерии и мрсни машински алати во сурови средини. Цврсто анодизирано алуминиумско куќиште со директно протегање обезбедува низок пад на притисокот. Соодветен со AR регулатори и AL подмачкувачи за да се формираат комплетни единици за воздушна услуга AC800/900, широко инсталирани на предниот дел на компресорите за воздух за големи CNC групи, работилници за обложување со литиум, линии за автоматско бојадисување и постројки отпорни на хемиски експлозии, заштитувајќи ги електромагнетните вентили низводно, цилиндрите ги намалуваат стапките на неуспесите и цилиндрите.

Груб филтер SOLH AFF од главната линија и сепаратор за магла за масло AM може да се каскадираат во серија и се целосно заменливи со соодветните компоненти за прочистување на воздухот SMC, во согласност со стандардите за чистота на компримиран воздух ISO8573-1. Примарниот AFF филтер од 1μm отстранува 99% кондензирани капки вода, прашина и честички од 'рѓа; сепараторот за ситно масло од 0,1 μm AM ја ограничува содржината на преостанатото масло под 1 mg/m³ за снабдување со чист воздух без масло. Поставата на целосниот проток се движи од 300 до 14500 L/min со навои за приклучоци 1/4"~2". Секоја единица доаѓа со вграден визуелен индикатор за затнување и лесен сад за вода од не'рѓосувачки челик, додека суфиксот-D вообичаено отворено автоматско одводнување со пливање е опционално. Падот на притисокот се контролира под 5 kPa со 20% поголем капацитет на проток од конвенционалните филтри. Модуларното каскадно поврзување е поддржано за комбинација со ултра-фини филтри со активиран јаглерод AMD, кои служат како повеќестепена опрема за отстранување на вода и масло за пост-обработка по воздушни компресори за CNC машини, прехранбени и фармацевтски линии, работилници за обложување 3C и полупроводнички процеси без масло. Се препорачува маргина на проток од 1,2 до 1,5 пати за време на изборот, а варијантите на автоматско одводнување се претпочитаат за 24-часовно производство без надзор со висока излезна кондензат.

SOLH ZSE30A / ZSE30AF / ISE30A прецизните дигитални прекинувачи за притисок се целосно заменливи со соодветните модели на SMC, со ултра висока прецизност на мерење од ± 0,2% FS со 4-цифрен двоцифрен ЛЦД со црвена/зелена боја. Зеленото позадинско осветлување се активира кога притисокот останува во претходно поставениот безбеден опсег, црвеното светло активира за аларм за прекумерен/подпритисок; логиката на приказот може да се смени по потреба. Три мерни опсези ги покриваат целосните барања за примена: ZSE30A за единечен вакуум 0~-101kPa, ZSE30AF универзален притисок на соединението -100~+100kPa, стандарден позитивен притисок ISE30A -0,1~1,0MPa за главно снабдување со фабрички воздух од 0,4~0,7MPa. Секоја единица доаѓа со 2-канални независни излези на прекинувач со отворен колектор NPN/PNP, со опционален аналоген напон од 1~5V или аналогни тековни сигнали од 4~20mA за континуирано стекнување на податоци за притисок на PLC во затворена јамка. Ексклузивната функција за копирање на параметарот со еден клик ги пренесува поставките од една главна единица на до 10 slave единици, драстично намалувајќи ги грешките при пуштање во работа. Се напојува со широк опсег DC12~24V, опремен со приклучок M5/Rc1/8 и IP40 отпорен на прашина. Широко распореден за следење на притисокот на стегање на цилиндрите, аларм за дефект на адсорпција на вакум чак и надзор на притисокот во реално време низ сите автоматизирани пневматски кола, надминувајќи ги традиционалните механички прекинувачи за притисок во прецизност, видливост на далечина и проширување на сигналот.
