Серија на пневматски компоненти

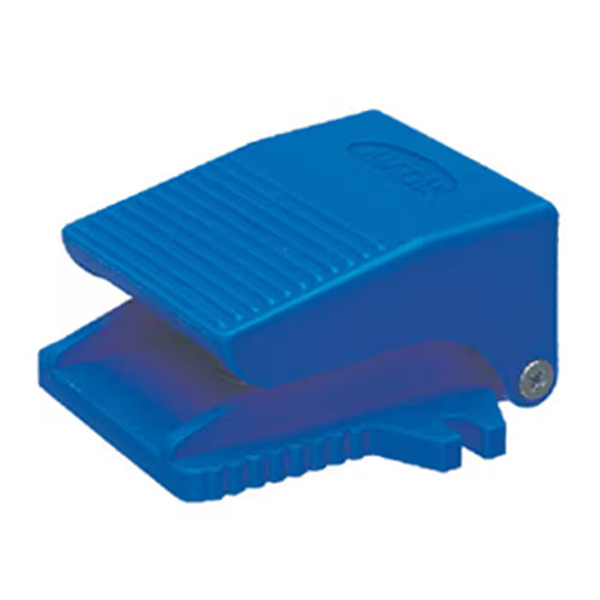

SOLH 3F пневматски ножни педални вентили, составени од тешки леани алуминиумски 3F и лесни пластични верзии 3FM за директна замена на колегите AirTAC. Поддржано од саморазвиената технологија за прецизно запечатување и автоматизирано масовно производство, се чуваат доволно резерви на место со големи годишни пратки. Опремени со режими за саморесетирање и заклучување и заштита IP54, тие служат за стегање на прицврстувачите, цилиндри со едно дејство и кршење со вакуум, стабилно доставени до клиентите за обработка и автоматизација, отпорни на абење за работа во работилницата со висока фреквенција под компримиран воздух без подмачкување.

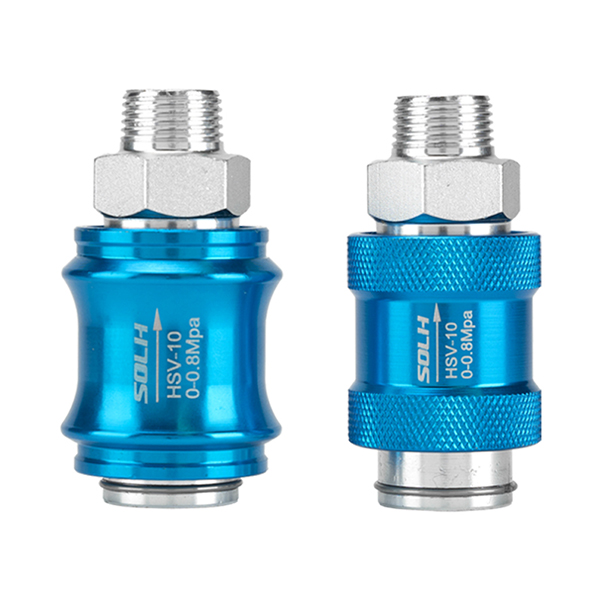

Пневматските вентили со 3/2 насочни рачни лизгачки вентили од серијата SOLH HSV усвојуваат интегрирана структура со притискање-влечење со внатрешен чаур, целосно усогласена со димензионалните спецификации на главните серии AirTAC HSV и може да се заменат со еквивалентни домашни колеги. Дизајниран без повратни пружини и опремен со механичко самозаклучувачко позиционирање, овој вентил го менува протокот на воздух со аксијално туркање и влечење: со туркање на чаурата напред ги поврзува влезната порта P и работната порта за нормално снабдување со воздух; повлекувањето наназад го исклучува доводот за воздух и автоматски го поврзува портот А со вградениот R издувен отвор за брзо испуштање на преостанатиот притисок во задните цевководи и актуатори. Служи како наменски безбедносен прекинувач за пневматски цевководи и суштински вентил за ослободување на притисокот за работи за одржување на опремата. Конфигурирани се три стандардни порти: P за главниот влез на компримиран воздух, A за излез до пневматските компоненти низводно и вграден R издувен отвор скриен во телото на вентилот. Доставени се многу спецификации кои покриваат големини на конци од G1/8 до G1, поврзани со три опции за распоред на нишки (SF единечен внатрешен и единечен надворешен навој, SS двојни надворешни навои, FF двојни внатрешни нишки); PT конусниот конец, G паралелниот навој и NPT конецот се избираат за да одговараат на глобалните стандарди за цевки. Конструиран со тела на вентилите од тврдо елоксирана легура на алуминиум, калеми од нерѓосувачки челик против 'рѓа и NBR нитрилни гумени заптивни прстени со високи перформанси, вентилот поддржува работа без подмачкување под филтриран компримиран воздух во рамките на работен притисок од 0~1,0 MPa и издржува тест притисок до 1 MPa. Работната сила на туркање-влечење се контролира на 18~25 N за непречено функционирање, а механичката структура за заклучување ја одржува поставената положба цврсто без да се движи или истекување на воздух предизвикано од случајно допирање. Различно од ротационите рачни вентили 4HV што се користат за префрлување напред/назад на цилиндрите со двојно дејство, серијата HSV е дизајнирана исклучиво за вклучување-исклучување на гасоводот и ослободување на притисокот. Може директно да се инсталира во серија во воздушни цевководи без дополнителни основи за монтирање за да се заштеди простор за инсталација. Широко распореден за изолирање на доводот на воздух пред ремонт на опремата, сигурносен прекин на главното воздушно коло на алатите за автоматизација, прекинување на вакуумски цевковод и независна контрола на изворот на воздух на колото на разгранување, ефикасно ги елиминира скриените опасности што ги носи преостанатиот притисок за време на одржувањето и гарантира оперативна безбедност на лице место.

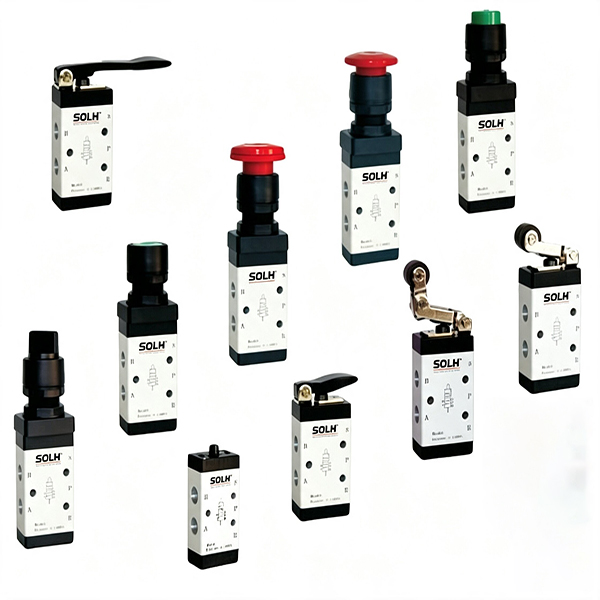

Механичките насочени вентили со 5/2-насочни повратни пружини од серијата SOLH M5 прифаќаат унифицирани интерфејси со фини нишки M5×0,8 низ целата гама на производи. Овие пневматски вентили без намотки ги менуваат воздушните канали потпирајќи се исклучиво на надворешната механичка сила на активирање и автоматски се ресетираат со вградените пружини откако ќе се отстрани надворешната сила. Тие служат како основни минијатурни компоненти за активирање на пневматски сигнал широко распространети за позиционирање на границата на ударот на цилиндарот, пренос на сигнал за повратни информации во позиција и локално рачно пневматско вклучување на автоматизирана опрема. Комплетната серија опфаќа две главни категории: механички активирани типови (клип, рачка на валјак, еднонасочен валјак) и рачно управувани типови (копче, рачка за менување, копче за итни случаи од печурки, копче за ротирачко заклучување), целосно димензионално заменливи со главните механички вентили од серијата AirTAC M5 за директна замена. Стандардниот распоред со пет порти се состои од P главниот влез за довод на воздух, A/B работни порти поврзани со минијатурни цилиндри со двојно дејство и две посебни странични издувни порти R1/R2 резервирани за минијатурна инсталација на пригушувач за намалување на шумот од издувните гасови и блокирање на надворешниот влез на прашина. Усвоена е урамнотежена структура на лизгачка макара, која е имуна на пречки од задниот притисок на доводот на воздух; потребна е само мала надворешна сила за да се заврши стабилното префрлување на вентилот со ултра чувствителен одговор. Повеќекратните глави за активирање се опционални за да одговараат на различни работни услови: директен клип M5B за откривање на цврсто позиционирање на контакти, универзален лост на валјак M5R активиран од камери и прегради, еднонасочен валјак M5L за ограничување во една насока против неправилно работење и различни стилови на рачно копче и префрлување за рачна контрола на џогирање на лице место и итно исклучување. Изградени со тврд анодизиран алуминиумски вентили и отпорни на абење NBR нитрилни гумени заптивки, вентилите поддржуваат работа без подмачкување под филтриран компримиран воздух во рамките на 0,05-0,8 MPa, со работен век кој надминува 10 милиони преклопни циклуси. Прилагодени бази со повеќестаници на колекторот (серија M5M) се достапни за централизирано снабдување со воздух и модуларна интегрирана инсталација, заедно со соодветни адаптери, микро придушувачи и брзи конектори. За разлика од 3/2-насочните пилотски вентили S3, оваа серија M5 со 5 порти може директно да придвижува мали цилиндри со двојно дејство или излезни пилотски сигнали за да ги активира главните електромагнетни вентили. Вообичаените сценарија вклучуваат откривање на монтажните тела на место, автоматско превртување на патувањето на цилиндарот, рачно дебагирање на лице место и активирање на пневматски логички сигнал за мала автоматизација.

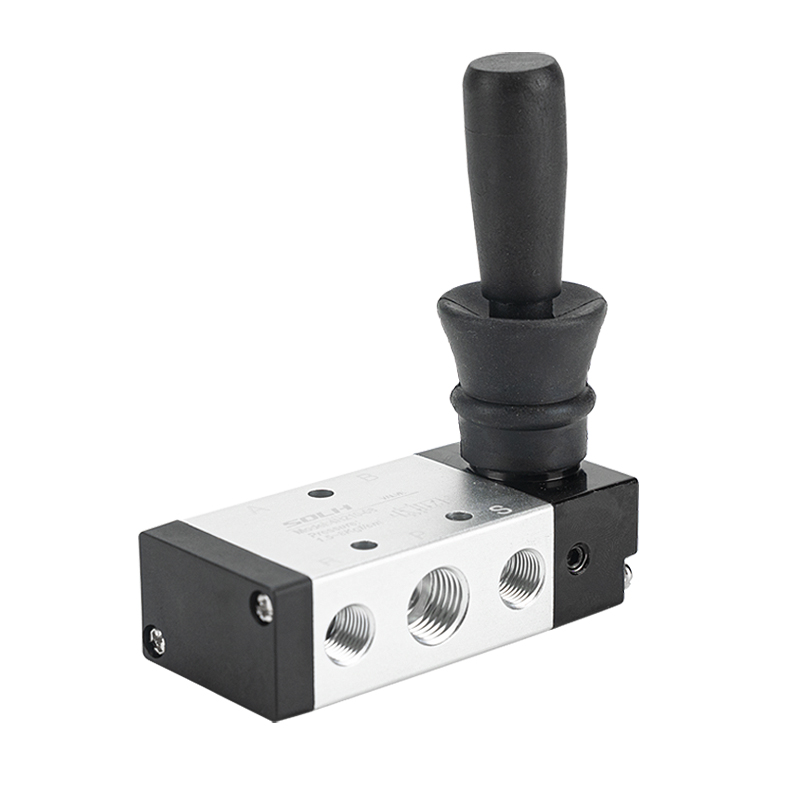

Контролните вентили за насочување на рачниот лост од серијата SOLH 4H се развиени во согласност со главните индустриски стандарди, покривајќи конфигурации од 5/2-позиции и 5/3-позиции. Работени чисто со рачна манипулација со лост без електромагнетни намотки или пневматски пилотски сигнали, овие рачни вентили од типот на макара се широко прифатени за пуштање во работа на опремата на лице место, безбедносно исклучување во итни случаи и контрола на инчи на цилиндрите со двојно дејство. Изградени со куќишта од алуминиумска легура со висока јачина и склопови на прецизни калем, две структури за позиционирање се опционални: автоматско враќање на пружината и механичко заклучување на челична топка. Од суштинско значење е тоа што димензиите на монтирањето се целосно конзистентни со електромагнетните вентили 4V и вентилите со воздух 4А, што овозможува директна размена и флексибилно префрлување меѓу електричните, пневматските и рачните режими на контрола во стандардните пневматски системи. Распоредот со пет порти е во согласност со меѓународните општи спецификации: P служи како главен влез за снабдување со компримиран воздух; Портите А и Б се поврзуваат со две шуплини на цилиндри со двојно дејство за да ги регулираат движењата на продолжување и повлекување; R и S се издувни порти компатибилни со стандардни пригушувачи за намалување на шумот од издувните гасови. За моделите со 5/2-позиции, варијантите со ресетирање пружини автоматски се враќаат штом ќе се ослободи рачката за да се обезбеди непромислена заштита од ненамерни континуирани дејства; Самозаклучувачките верзии ја обезбедуваат положбата на макарата преку позиционирање на челична топка и остануваат заглавени до рачно префрлување, идеални за долготрајни фиксни работни состојби. Сите единици со 5/3 позиции прифаќаат двојно стабилно позиционирање на топката со три неутрални режими што може да се конфигурираат. Затворен центар (тип C) ги запечатува сите порти за да ги заклучи цилиндрите и да спречи паѓање на вертикално монтирани активатори; Центарот за издувни гасови (тип C) ги отвора портите A/B за олеснување на притисокот, овозможувајќи слободно плутање на цилиндарот при рачно тестирање; Центарот за притисок (тип P) доставува компримиран воздух на двете работни приклучоци за синхроно стегање и регулирање на рамнотежата на силите. Работејќи на филтриран компримиран воздух во рамките на 0,15-0,8 MPa во услови без подмачкување, вентилите работат стабилно на -20℃ до +70℃. Достапните спецификации се движат од 4H200 до 4H400 со повеќе опции за конец. Без електрични компоненти, вентилите се карактеризираат со вродена отпорност на експлозија без искри, добро прилагодени за запаливи, правливи и високоризични производствени места. Тие поддржуваат монтажа на панели и монтажа на основата, често се применуваат за рачно пуштање во функција на производната линија, исклучување на пневматско коло за итни случаи, безбедносни јамки за блокирање и доградба на замена на автоматските контролни вентили.

СОЛХ 3L серија 3/2-насочни контролни вентили за рачно влечење ги следат стандардните индустриски спецификации со стандардна структура со Нормално затворена (NC) опремена со автоматско враќање на пружината. Овој рачен пневматски вентил не бара електрични делови или пневматски погонски сигнали, што го прави суштински безбедна компонента за рачно префрлување за пневматски кола, со директно аксијално движење на рачката за притискање-влечење. Широко е распространет за активирање на цилиндрите со едно дејство, вклучување-исклучување на колото, пуштање во работа со инчи и сигурносни системи за блокирање, особено идеални за отстранување грешки на терен, исклучување во итни случаи и работни средини подложни на експлозија. Распоредот со три порти е во согласност со универзалните индустриски стандарди: P за главен влез за компримиран воздух, A за работна излезна порта што ги поврзува цилиндрите со едно дејство и R за издувна порта компатибилна со стандардни пригушувачи за да се намали шумот од издувните гасови. При нормален статус на ослободување, вградената повратна пружина ја притиска прецизната макара за да го запечати влезот P; Портата А се поврзува со R за олеснување на притисокот за одржување на затворената безбедна состојба. Рачното повлекување на рачката ја преместува макарата за да ги поврзе портите P и A за довод на воздух за да го поттикне движењето на цилиндерот. Откако ќе се ослободи, пружината веднаш го ресетира вентилот, намалувајќи го доводот на воздухот и исцрпувајќи го преостанатиот притисок за да спречи ненамерно континуирано работење. Изграден со робусни куќишта од алуминиумска легура и прецизни калеми со ниско триење, вентилот поддржува работа без подмачкување со стабилни перформанси на запечатување. Спецификации за навои за покривање со четири големини, од компактен 3L100 до тежок 3L400, M5, G1/8, G1/4, G3/8 и G1/2; Опциите за PT, NPT и G конец се достапни за да се задоволат глобалните барања за инсталација. Вентилот поддржува монтажа на панели и монтажа на основата, споделувајќи ги идентичните димензии на инсталацијата со вентилите со воздух 3А за беспрекорна размена помеѓу режимите на рачна и пневматска контрола. Без никакви електрични компоненти, обезбедува работа без искри, погодна за запаливи, правливи и влажни работилници, вообичаено се користи за рачно стегање, контрола на цилиндрите за исфрлање, безбедносно заклучување за одржување на опремата и комбинирани рачно-пневматски системи за логичка контрола, поврзани со пилот вентили 3А.

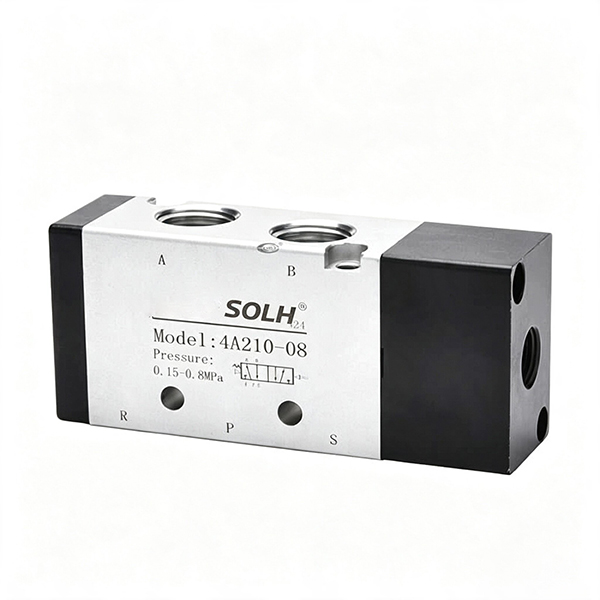

Контролните вентили за насочување со 5/2-насочни и 5/3-насочни воздушни серии SOLH 4A се целосниот пневматски пандан на класичната серија електромагнетни електромагнетни вентили од 4V. Целосно управуван од надворешни пневматски контролни сигнали без намотки или електрични делови внатре, овој вентил постигнува вродена безбедност отпорна на експлозија и служи како основна контролна единица за неелектрични пневматски јамки, опасните експлозивни области и безбедносните системи за блокирање. Усвојува високопрецизна конфигурација на макара и робусни куќишта од алуминиумска легура, споделувајќи идентични димензии на инсталација и карактеристики на проток со серијата 4V за беспрекорна директна замена и надградба помеѓу шеми за управување со електричен погон и целосна пневматска контрола. Стандардниот распоред со пет порти ги следи индустриските универзални спецификации: P за главниот влез за довод на воздух, A и B како работни приклучоци поврзани со две комори со цилиндри со двојно дејство за регулација на продолжување и повлекување, R и S како издувни порти компатибилни со стандардни пригушувачи за намалување на оперативниот шум. Поставата од 5/2 насоки обезбедува единечна пневматска контрола и двојна пневматска контрола. Моделите со единечна контрола на воздухот се префрлаат по примањето на контролните воздушни сигнали и автоматски се ресетираат со вградени пружини штом ќе исчезне контролниот притисок за да се обезбеди заштита од дефект. Двојните варијанти контролирани со воздух немаат повратни пружини и упорно ја заклучуваат моменталната положба на макарата по исклучувањето на контролниот воздух, поддржувајќи долготрајно позиционирање и задржување на притисокот без постојан контролен влез на воздух. Верзиите со 5/3 насоки се исклучиво со двојно возење на воздух со три неутрални конфигурации кои можат да се изберат: затворен центар (тип C) ги запечатува сите порти за да ги заклучи цилиндрите и да спречи вертикално паѓање; центарот за издувни гасови (Тип Е) ги отвора портите A/B во атмосферата за ослободување на притисокот и рачно пуштање во работа; центарот за притисок (Тип P) внесува компримиран воздух до двете работни приклучоци за синхроно стегање и прилагодување на рамнотежата на силите. Погоден за филтриран компримиран воздух во рамките на работен притисок од 0,15~0,8 MPa, целата серија поддржува работа без подмачкување и работи сигурно од -20℃ до +70℃. Широко се применува во хемиски погони, работилници за сликање, рударство и други опкружувања со ризик од експлозија, тој соработува со механички вентили, рачни вентили и воздушни пилот вентили за да изгради комплетни, целосно пневматски логички системи за контрола за цилиндри со двојно дејство.

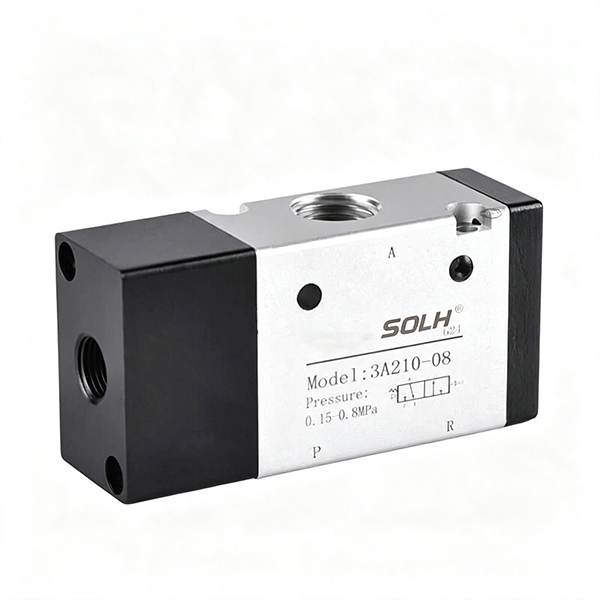

Контролните вентили за насочување со надворешно управување со воздух со 3/2 насоки од серијата SOLH 3A се произведени во согласност со стандардните индустриски стандарди. Целосно управувана од влез на пневматски сигнал без никакви електромагнетни намотки, оваа серија е дизајнирана да управува со продолжување, повлекување и задржување на притисокот на пневматските цилиндри со едно дејство. Служи како критичен безбедносен контролен елемент за пневматски кола без електрична енергија, опасни експлозивни атмосфери и индустриски машини безбедни за дефекти. Стандардниот распоред со три порти ги следи универзалните индустриски дефиниции: P за главниот влез за снабдување со компримиран воздух, A за работен излез поврзан директно со цилиндрите со едно дејство и R за издувната порта за олеснување на притисокот и брзо ресетирање на пружината. Достапни се две контролни конфигурации. Моделите со единечна пневматска контрола (3A×10) се префрлаат по примањето на надворешни воздушни сигнали и автоматски се ресетираат преку вградените пружини штом ќе се отстрани контролниот воздушен сигнал за да се гарантираат перформансите на ресетирање без дефект. Варијантите со двојна пневматска контрола (3A×20) ја прифаќаат структурата на макарата за заклучување, упорно заклучувајќи ја положбата на вентилот дури и откако контролниот воздух ќе се исклучи за да се одржи долгорочно стегање и позиционирање. Конструирани со тела на вентили од алуминиумска легура со висока цврстина и прецизни машински калеми, вентилите поддржуваат работа без масло под филтриран компримиран воздух со прецизност на филтрација над 40 μm во опсегот на работниот притисок од 0,15-0,8 MPa. Четиридимензионалните спецификации од минијатурни 3A100 до тешките, високопроточни 3A400 ги покриваат врските со навој од M5 до G1/2, а нишките NPT се опционални за проекти во странство. Без внатрешни електрични делови, вентилот има вродени перформанси отпорни на експлозија, совршено прилагодени за запаливи, правливи и влажни работни средини. Поддржува случајна повеќеаголна инсталација и монтажа на колектор за модуларни банкини на вентили, широко распространети во механизмите за стегање на работните парчиња, пневматски безбедносни системи за блокирање и станици за позиционирање со долг рок.
