TN серија двојна прачка цилиндар

Цилиндар со две вратило од серијата TN | Компактен евтин пневматски цилиндар со двојна прачка

Марка: SOLH од Richge Technology

Преглед на производот и основна структура

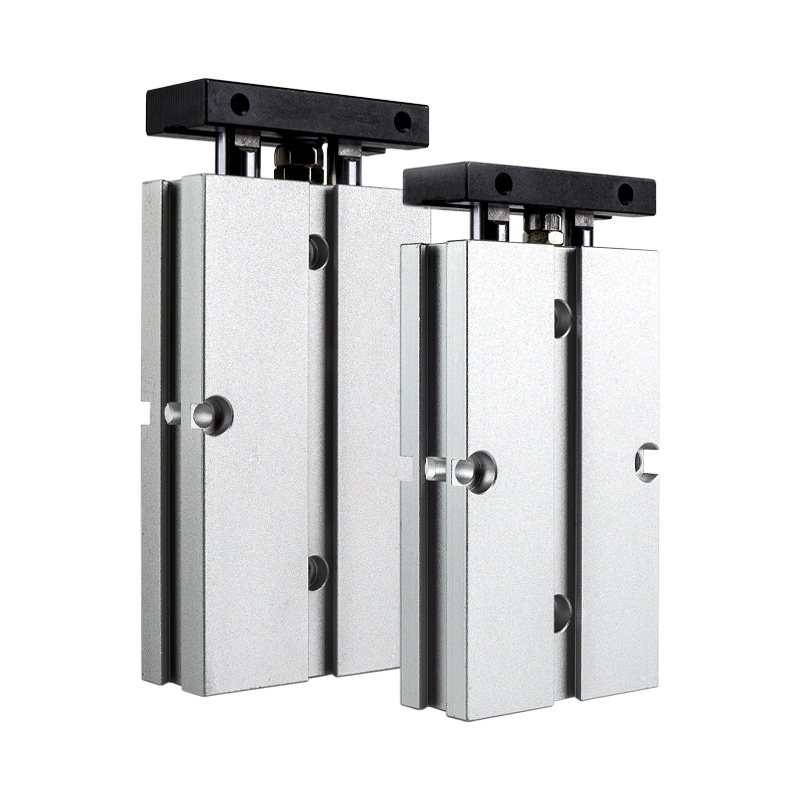

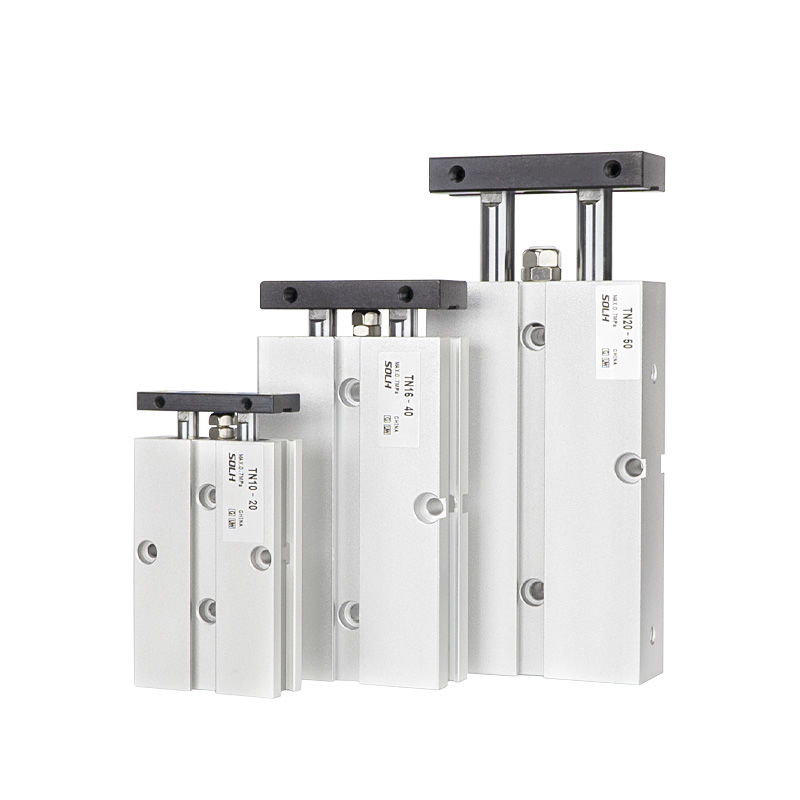

     Серијата SOLH TN е рентабилен компактен цилиндар со две вратило, кој се одликува со структура со двојни шипки со еден клип и водење на лежиштето на лизгачот. Дизајниран за инсталација за заштеда на простор и разновидна монтажа, тој доаѓа со стандардни вградени магнетни прстени и прилагодлив бафер за удар. Со ±0,2° прецизност против ротација и одлични перформанси против отклонување, TN цилиндерот е широко применет во сценарија за автоматизација со лесно оптоварување, вклучувајќи прецизно позиционирање, притискање на работните парчиња, блокирање на материјалот и линеарно пренесување, обезбедувајќи извонредна универзалност и предности во трошоците за стандардните автоматизирани станици.

1.Основни структурни предности

• Стабилна синхрона операција со двојна прачка: Усвојува конфигурација со едноклипни и двојни паралелни тврди хромирани шипки со продолжена лизгачка черупка. Синхроната структура со двојна прачка ефикасно се спротивставува на торзијата и замавнувањето, постигнувајќи сигурна изведба против отклонување со ±0,2° толеранција на ротација за задачи за водење на лесно оптоварување.

• Прилагодливо фино подесување на бафер и удар: Опремен со предна прилагодлива гумена подлога против судир за прецизно дотерување на ударот и меко баферирање; усогласен со фиксен заден тампон за да се намали оперативниот удар и бучавата, обезбедувајќи стабилно взаемно движење.

• Монтирање од 3 страни што заштедува простор: Дизајнот на вграденото тело поддржува флексибилна инсталација од долните, горните и страничните насоки. Резервираните странични жлебови овозможуваат директно монтирање на магнетниот прекинувач без дополнителни држачи, максимално искористувајќи го просторот на опремата.

• Стандардна магнетна конфигурација: Вградениот магнетен прстен (наставка S) е стандардно опремен за сите модели од серијата TN без достапна немагнетна верзија, што овозможува практично откривање на позицијата на удар за универзални автоматизирани апликации.

2. Диференцијација на основни производи (Референца за избор на клучот)

• ТН против серијата TR: TN го усвојува стандардот за претпријатие со покомпактна големина, пониска цена и без опција за отвор φ6; TR го следи индустрискиот стандард JIS со поголема цврстина, отпорност на големо оптоварување и целосни големини на отворите, вклучувајќи φ6.

• ТН vs CXS / CXSJ серија: TN има структура со еден клип со стандарден излез со еден потисок, подостапна и заштеда на простор; CXS и CXSJ усвојуваат дизајн со двоен клип со двоен потисок и супериорни перформанси со голема брзина, погодни за сценарија со тежок товар и висока прецизност.

Класификација на основни подсеријали (тип на прачка)

Серијата TN опфаќа два типа на мејнстрим прачки за да се задоволат барањата за работа со еден крај и билатералните барања за движење низ типот за различни станици за автоматизација со лесно оптоварување.

Целосни правила за именување на моделот

Модел Пример: TN20×50S

1. Дефиниција на код за именување

1. Код на серијата: TN (прачка со еден крај) / TNW (двојно преку прачка)

2. Големина на дупката: 10 / 16 / 20 / 25 / 32 mm (недостапна дупка φ6, различна од серијата TR)

3. Стандарден мозочен удар: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (максимален удар: 200 mm)

4. Конфигурација на магнетен прстен: S (стандарден вграден магнетен прстен, задолжителна конфигурација, без немагнетна верзија)

5. Тип на нишка: Стандардна PT (Rc) нишка; изборна нишка G (наставка G) / нишка NPT (наставка T)

6. Магнетен прекинувач: Изборни CS1-J, CS1-G, D-M9B и други модели, директно инсталирани на страничните резервирани жлебови

Општи стандардни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, сув воздух)

• Режим на работа: Возење со еден клип со двојно дејство

• Опсег на работен притисок: 0,15~1,0MPa

• Доказ притисок: 1,5 MPa

• Температура на околината: -20℃~70℃ (средина без мраз)

• Работна брзина: 30~500 mm/s

• Точност против ротација: ±0,2° (стабилна прецизност на водење на светлото оптоварување)

• Баферски режим: Предна прилагодлива гумена подлога против судир + заден фиксен гумен тампон (без опција за воздушен бафер)

• Големина на порта за цевки

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Начин на монтирање: Вградена монтажа на каросерија + 3-страна монтажа (долу / горе / страна), дизајн што заштедува ултра простор

Теоретски податоци за потисок и затегнување (@0,5 MPa, единица: N)

Структура со еден клип со стандарден излез со еден потисок, исплатлива за конвенционалните сценарија со лесно оптоварување

Водич за брз избор

1. Избор на буџет и простор: Изберете TN серија за ултра компактен простор и евтини барања за лесно оптоварување; изберете TR серија за JIS стандард, работа со тешки товари и барања за отвор φ6.

2. Избор на потисок и изведба: Прифатете CXS/CXSJ цилиндри со двоклипни цилиндри за двоен потисок и сценарија за избор и место со голема брзина; изберете TN/TR цилиндри со еден клип ако стандардниот единечен потисок ги задоволува работните барања.

3. Избор на тип на прачка: Изберете стандардна TN шипка со еден крај за конвенционална работа во една насока; изберете TNW двојна шипка за двострано монтирање и двонасочно синхроно движење.

4. Забелешка за магнетна конфигурација: Сите цилиндри од серијата TN се стандардно опремени со магнетен прстен S (задолжителна конфигурација), не е потребен дополнителен избор.
