Цилиндар со затка од серијата RSQ | Пневматски стоп цилиндар со фиксна висина на монтирање

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH RSQ е цилиндар со фиксна висина за монтирање дизајниран за автоматско позиционирање на транспортната линија и ограничување на работните парчиња. Опфаќа големини на отвори од φ12mm до φ50mm со стандардни потези кои се движат од 10mm до 30mm. Одликувајќи се со цврста структура со фиксна висина, вграден тампон, 10 опционални типови на краеви на шипки и монтажа на 4-страни магнетни прекинувачи, цилиндерот RSQ обезбедува решенија за запирање со евтина цена и висока доверливост за блокирање на транспортерската станица, позиционирање на палетата и ограничување на работните парчиња, служејќи како стандардна компонента за автоматизирање на јадрото.

  1.1 Цврста структура со фиксна висина

     Различно од серијата RSG со прилагодлива висина, серијата RSQ прифаќа неприлагодлив дизајн со фиксна висина на монтирање. Се одликува со поедноставна структура, поголема вкупна ригидност и побрза инсталација на лице место, совршено усогласување со распоредот на станиците со фиксна висина и елиминирање на процедурите за калибрација на висината.

  1.2 Разновидна адаптација со повеќе прачки со краеви

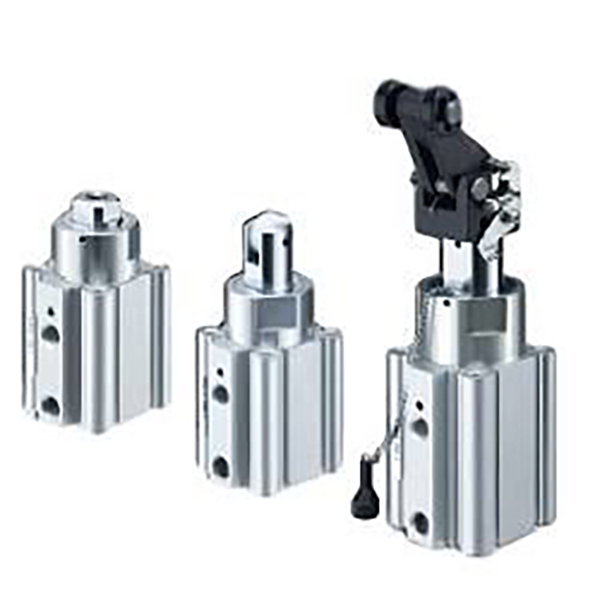

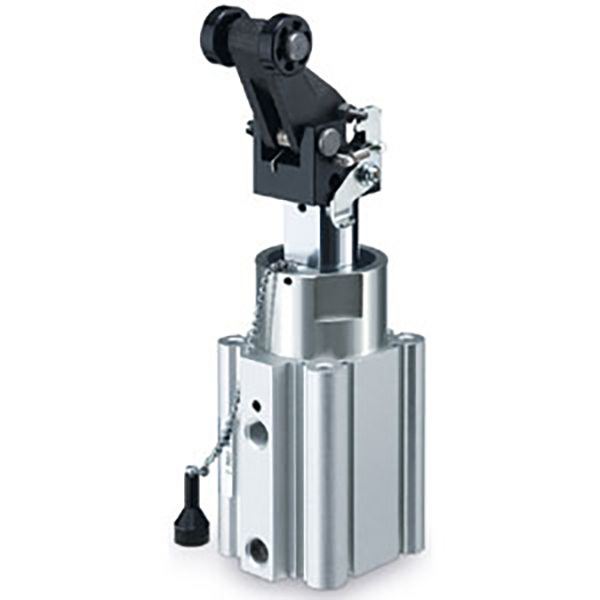

     Опремен со 10 типа опции за крај на шипки, вклучувајќи тркалезна шипка, закосено сечење, конструкции со валјак и лост, кои целосно ги покриваат сценаријата за запирање на лесни, средни и тешки товари. Видовите лостови (L/B/C/D/E) го прифаќаат дизајнот на вградениот хидрауличен тампон со одлична апсорпција на енергија и силна отпорност на удар за работни услови со висока фреквенција и тешки удари.

  1.3 Флексибилна инсталација и распоред на прекинувачи

     Телото на цилиндерот поддржува инсталација на 4-страни магнетни прекинувачи (компатибилни со прекинувачите од серијата D-A9□/M9□/P3DWA) без дополнителни додатоци за монтирање. Достапни се два стандардни методи за монтирање: монтажа преку дупка од типот Б (стандардна) и монтажа со двојни дупчиња со навој од типот А, приспособување на различни рамки на опремата и простори за инсталација.

  1.4 Дизајн без масло и долг работен век

     Изборните режими со двојно дејство, двојно дејство со пролет и еднократно дејство (продолжување на пролетта) задоволуваат различни барања за дејство. Стандардниот гумен пуфер обезбедува стабилна работа. Клипната шипка прифаќа третман со тврдо хромирање, а телото на цилиндерот се подложува на тежок процес на елоксирање, постигнувајќи извонредна отпорност на абење и отпорност на удар. Дизајнот за работа без масло се прилагодува на чисти работни средини без прашина со ниски трошоци за одржување.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Примери за типични модели: RSQB20-15, RSDQL32-20

  2. Примери за стандарден редослед

     • Стандарден модел со немагнетен прстен: RSQB20-15 (Без магнетен прстен, монтирање низ дупка, отвор φ20, удар од 15 mm, стандарден кружен крај на шипката)

     • Модел на хидрауличен тампон со магнетен прстен: RSDQL32-20 (Вграден магнетен прстен, монтирање низ дупка, φ32 отвор, удар од 20 mm, крај за запирање од типот на лост)

3. Општи технички параметри (20℃, 0,5MPa стандардна состојба)

  3.1 Основни спецификации

     • Режим на работа: двојно дејство, пролетно-повратно дејство со двојно дејство, едно дејство (продолжува пролетта)

     • Опсег на работен притисок: 0,05~1,0MPa; Доказ притисок: 1,5MPa

     • Температура на околината: -10℃~70℃ (без прекинувач); -10℃~60℃ (со прекинувач)

     • Работна брзина на клипот: 50~500mm/s

     • Баферски режим: Стандарден гумен пуфер; Видови лост опремени со вграден хидрауличен тампон

     • Режим на подмачкување: Работа без масло

  3.2 Стандардна комбинација на отвори и удари

3.3 Теоретска сила за запирање (Единица: N @0,5MPa, со двојно дејство)

3.4 Тежина на производот (Единица: kg @20mm удар, серија RSQ)

4. Видови на краеви на прачка и применливи сценарија

5. Типични сценарија за примена

     • Запирање на склопната линија: Применето за запирање на палети, позиционирање на станицата и заштита од менување на линии за склопување електронски и домашни апарати. Дизајнот со фиксна висина совршено се совпаѓа со стандардните распореди на транспортната линија.

     • Ограничување на транспортната линија: Погоден за запирање на работното парче на транспортери со ремен и валјак, за позиционирање на претоварната станица и за блокирање на линијата за раздвојување/спојување. Повеќекратните опции на краевите на шипката се прилагодуваат на различни степени на оптоварување.

     • Автоматски станици за обработка: Идеален за ограничување на полнење/растоварување на машинскиот алат, позиционирање на машината за пакување и запирање на станицата за проверка, обезбедување стабилна и циклична работа против пречки.

     • Тешки сценарија за запирање: Се користи за запирање на тешки палети и алати, позиционирање на станицата за заварување. Типот на хидрауличната тампон-лост ефикасно се спротивставува на силен удар и вибрации со висока фреквенција.

6. Водич за брз избор во 3 чекори

  1. Избор на големина на дупката: Изберете ја дупката според вистинското оптоварување за запирање. Следете го правилото: теоретска сила на запирање ≥ вистинско оптоварување × 2 безбедносен фактор. φ16~φ20 за мало оптоварување, φ32 за средно оптоварување, φ40~φ50 за големо оптоварување.

  2. Избор на мозочен удар: Стандардниот удар се движи од 10mm до 30mm. Резервирајте дополнителна маргина на удар од 5~10 mm врз основа на висината на работното парче за да избегнете механички пречки.

  3. Избор на крајот на прачка

￮ Лесно оптоварување и мала брзина: Изберете кружен тип на сечење со шипка или коси

￮ Голема брзина и лесно оптоварување: Изберете тип на ролери

￮ Тешко оптоварување и удар со висока фреквенција: Изберете тип на лост на хидраулична тампон (B/C/D/E)

Резиме на една реченица

     Цилиндрите за затворање со фиксна висина од серијата SOLH RSQ се карактеризираат со цврста фиксна структура за монтирање, разновидни опции на краевите на прачка, инсталација на 4-страни прекинувачи и долготрајни перформанси без масло, обезбедувајќи стандардни решенија за запирање економични, стабилни и отпорни на удари за различни автоматски транспортери и станици за обработка.
