Цилиндар со двојна прачка од серијата CXS

Цилиндар со близнаци од серијата CXS | Компактен пневматски цилиндар со висока ригидност со нулта ротација

Марка: SOLH од Richge Technology

Преглед на производот и основна структура

     Серијата SOLH CXS е двоцилиндричен тенок тип со висока ригидност кој усвојува интегрирана структура со двоен клип и двонасочна прачка. Одликувајќи се со коаксијални двојни шипки и синхроно возење со два клипови, тој испорачува речиси двоен потисок во споредба со единечните цилиндри, поврзан со ултра прецизни ±0,1° перформанси на нула ротација. Со одлична цврстина и силна отпорност на странично оптоварување, овој цилиндар не бара дополнителни водечки додатоци, совршено прилагоден за високопрецизно линеарно движење, како што се собирање и ставање, пренос на материјал, позиционирање и лесно притискање во компактни автоматизирани простори.

Основни структурни предности

• Интеграција со двоен клип и двојна шипка за водич: Изборни конфигурации на лежиште (M) и топчесто лежиште (L) со целосно универзални вкупни димензии, компатибилни со различни работни услови и буџети за трошоци.

• Стандарден магнетски и баферски дизајн: Вградениот магнетен прстен (стандарден Z наставка) резервира позиции за директна инсталација на магнетен прекинувач без дополнителни држачи. Гумениот тампон со двоен крај доаѓа како стандарден; воздушниот бафер е опционален за моделите со големи отвори за да се елиминира ударот со голема брзина.

• Вградена висока ригидност: Интегрираната структура со двојни прачки во голема мера ја подобрува целокупната структурна стабилност, ефикасно се спротивставува на страничните и ексцентричните оптоварувања, обезбедувајќи стабилна и повторлива точност на линеарното движење.

Класификација на основни подсеријали (тип на лежиште и прачка)

Серијата CXS опфаќа четири мејнстрим модели, кои целосно се совпаѓаат со ниско-брзински тешко оптоварување, прецизност со голема брзина и билатерални работни сценарија преку прачка за компактна опрема за автоматизација.

Целосни правила за именување на моделот

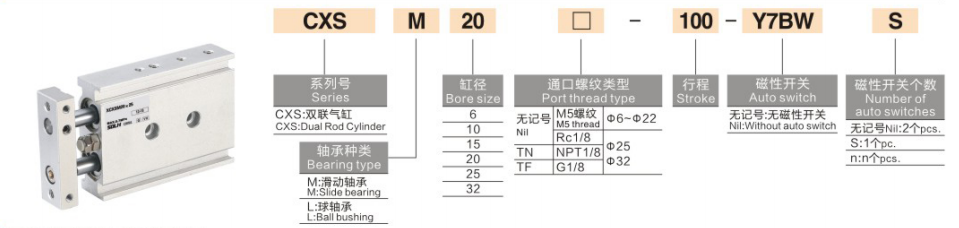

Модел Пример: CXSM20-50Z-M9B

1. Дефиниција на код за именување

1. Код на серијата: CXS + лежиште и тип на прачка (M / L / WM / WL)

2. Големина на дупката: 6 / 10 / 15 / 20 / 25 / 32 mm (целосен стандарден опсег на отвори)

3. Стандарден мозочен удар: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (максимален удар: 100 mm)

4. Конфигурација на бафер и магнетен прстен

￮ Z: Стандардна конфигурација (вграден магнетен прстен + гумен тампон со двоен крај, компатибилен со инсталација на магнетен прекинувач)

￮ АЗ: Воздушен бафер (само за φ20/25/32 големи отвори, за сценарија против удари со голема брзина и тешко оптоварување)

￮ Нема наставка Z: Немагнетен тип (недостапна инсталација на магнетен прекинувач)

5. Магнетен прекинувач: Изборни D-M9B, D-A93, D-M9N и други модели; директно инсталиран на страничните жлебови на шипката за водење без држачи за монтирање

6. Заклучи уред (опционално): R (повлечете го заклучувањето на крајот), P (продолжете го заклучувањето на крајот)

Општи стандардни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, сув воздух)

• Режим на работа: Синхроно возење со двоен клип со двојно дејство (излез со двоен потисок)

• Опсег на работен притисок: 0,1~0,7MPa (минимален работен притисок: 0,1MPa)

• Доказ притисок: 1,05 MPa

• Температура на околината: -10℃~60℃ (конвенционална средина без мраз)

• Работна брзина: 30~300mm/s (CXSL тип со голема брзина до 400mm/s)

• Точност против ротација: ±0,1° (ултра висока прецизност, речиси нула торзија)

• Баферски режим: Стандарден гумен тампон со двоен крај; пуфер за воздух (AZ) опционален за φ20/25/32 отвори

• Големина на порта за цевки

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Начин на монтирање: 3-страна монтажа (долу / горе / странично), флексибилна инсталација што се прилагодува на различни распореди на компактна опрема

Теоретски податоци за потисок и затегнување (@0,5 MPa, единица: N)

Двоклипната структура обезбедувадвојна излезна сила во споредба со цилиндрите со еден клип со иста големина на отворот

Водич за брз избор

1. Избор на тип на лежиште и прачка: Изберете CXSM за работни услови отпорни на абење и тешки товари; изберете CXSL за брзо и ултра мазно работење; усвои CXSWM/CXSWL за билатерален излез преку прачка и барања за работа со двојна страна.

2. Избор на магнетна конфигурација: Изберете суфикс Z со вграден магнетен прстен за откривање на позицијата на ударот; испушти го наставката Z за сценарија со немагнетни апликации.

3. Избор на конфигурација на баферот: Опремување на воздушниот тампон АЗ за работни услови со голема брзина, долг удар и високо влијание; усвои стандарден гумен тампон за конвенционални општи сценарија.

4. Избор за дупчење и мозочен удар: Потврдете ја големината на отворот според вистинските барања за потиснување и оптоварување; стандардниот опсег на удар е 5~100 mm со максимална граница на удар од 100 mm.

Резиме на една реченица

     Цилиндарот со двојни шипки од серијата SOLH CXS се одликува со излез со двоен потисок со двоен клип, прецизност на ротација ±0,1°, висока отпорност на странично оптоварување и опционален воздушен бафер, што служи како економично високопрецизно решение за возење за компактно автоматизирано позиционирање, притискање и преносни станици.
