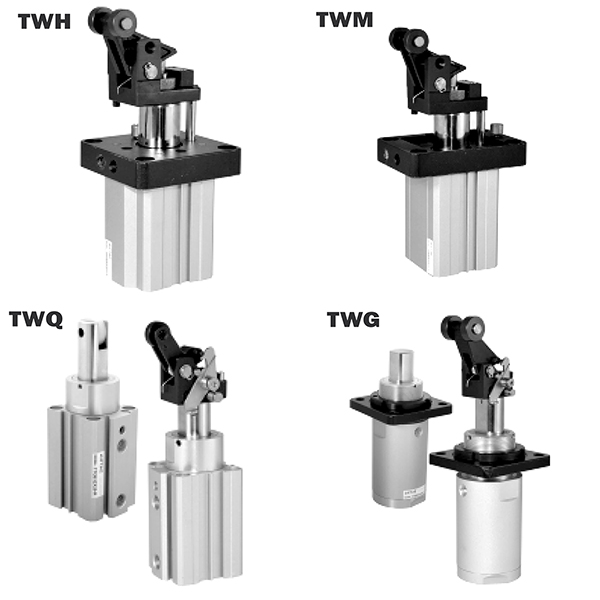

TWH / TWM серија лост ролери затка Цилиндар | Самозаклучувачки цилиндар за запирање со тешки задачи

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH TWH/TWM се тешки цилиндри за затка од типот на ролери со лост, дизајнирани за автоматизирани транспортни линии со средно и тешко оптоварување. Покривајќи ги големините на отворите од φ20 mm до φ80 mm, серијата има основни предности, вклучително и вграден самозаклучувачки механизам против отскокнување, стандарден прилагодлив хидрауличен тампон, структура на лост со висока цврстина и интегрирана монтажа на прирабница. Стабилно се справува со палети од 30–300 кг и плочи за алати, широко користени за запирање на транспортерите, за позиционирање на преносот и за заштита од поместување на станицата, служејќи како главно сигурно решение за затворање за сценарија за автоматизација со средно и тешко оптоварување.

  1.1 Структура за зајакнување на ролери со рачка

     Усвојувајќи го дизајнот на ролери со двојно дејство, производот користи засилување на силата на лостот и принцип на работа со контакт со тркалање. Обезбедува голема сила за запирање со мал удар и непречено тркалање, ефикасно намалувајќи го крутиот удар при запирање на работниот дел и заштитувајќи ја и опремата и работните парчиња.

  1.2 Функција против враќање на јадрото самозаклучување

     Опремен со интегриран механички механизам за самозаклучување како опционална надградба. По запирање на ударот на работното парче, цилиндерот автоматски ја заклучува рачката за да спречи враќање и обратно туркање на работните парчиња, елиминирајќи ги проблемите со поместувањето на станицата и значително ја подобрува целокупната стабилност на производната линија и точноста на позиционирањето.

  1.3 Степен хидрауличен тампон систем

     • φ20/φ25 Мала дупка: Соодветен со неприлагодлив хидрауличен тампон, совршено приспособлив на лесни и средни оптоварувања со мали брзини работни услови со економични стабилни перформанси на тампон.

     • φ32–φ80 Голем отвор: Опремен со прилагодлив хидрауличен бафер. Корисниците можат слободно да го ротираат дискот за прилагодување за да го променат отпорот на амортизација, да одговараат на работните парчиња со различна тежина и да пренесуваат брзини за целосно да ја апсорбираат енергијата од ударот и да постигнат запирање со нула удар.

  1.4 Дизајн со висока ригидност и долг животен век

     Усвојува задебелена тврда хромирана клипна шипка и тврдо елоксирана цилиндерска каросерија, со одлична отпорност на абење, отпорност на притисок и отпорност на удар. Стандардниот дизајн за работа без масло се прилагодува на чисти производствени средини и работни услови отпорни на прскање при заварување со мало одржување и продолжен работен век.

  1.5 Флексибилна инсталација и распоред на префрлување

     Стандардна монтажа на прирабница обезбедува брза и стабилна инсталација. Телото на цилиндерот е претходно резервирано со жлебови за монтирање на сензорот, поддржувајќи директна инсталација на магнетен прекинувач без дополнителни додатоци. Дизајнот за монтирање со 4 страни ги избегнува пречки на тела на лице место со силна приспособливост на распоредот.

  1.6 Модел функционална диференцијација

     • Серија TWH: Стандардна структура со двојно дејство со максимална сила на запирање, погодна за сценарија со големо оптоварување и со висока фреквенција старт-стоп.

     • Серија TWM: Двојно дејство со вградена пружинска структура, остварување автоматско ослободување по прекин на електричната енергија, приоритет на опремата и безбедноста на персоналот за станиците со висок ризик.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Примери за типични модели: TWH50-30SK-F, TWM63-30K-F

  2. Примери за стандарден редослед

     • Самозаклучувачки модел со средно оптоварување: TWH50-30S-F (φ50 отвор, удар од 30 mm, неприлагодлив хидрауличен тампон, со функција за самозаклучување)

     • Безбедносен модел за ослободување од исклучување: TWM63-30K-F (дупка φ63, удар од 30 mm, прилагодлив хидрауличен тампон, вградена безбедносна структура со пружини, со самозаклучување)

3. Општи технички параметри (20℃, 0,5MPa стандардна состојба)

 3.1 Основни спецификации

     • Режим на работа: TWH = Двојно дејство; TWM = Двојно дејство со вградена пружина

     • Опсег на работен притисок: 0,05~1,0MPa; Доказ притисок: 1,5MPa

     • Температура на околината: -10℃~60℃ (околина без мраз)

     • Конфигурација на баферот: φ20/φ25 = Неприлагодлив хидрауличен тампон; φ32~φ80 = Прилагодлив хидрауличен тампон

     • Режим на подмачкување: Работа без масло

     • Начин на инсталација: Стандардна монтажа на прирабница

  3.2 Стандардна комбинација на отвори и удари

 3.3 Теоретска сила за запирање (единица: N @0,5MPa, излез на рачката, TWH)

  3.4 Тежина на производот (Единица: kg @ Standard Stroke, TWH)

4. Упатства за конфигурација и избор на јадрото

 4.1 Избор на тип на бафер

     • S Неприлагодлив хидрауличен бафер: Наменет за φ20/φ25 мали отвори. Ефтино, погоден за лесни товари (≤50kg) и работа со мала брзина (≤0,3m/s) со стабилни фиксни перформанси на тампонирање.

     • K Прилагодлив хидрауличен тампон: Ексклузивно за φ32–φ80 големи отвори. Поддржува слободно прилагодување на амортизацијата, совршено совпаѓање со средни и тешки товари (50–300 kg) и работа со средна и голема брзина (≤0,5 m/s), приспособувајќи се на различни работни услови.

 4.2 Избор на функција за самозаклучување

     • F Тип на самозаклучување (препорачано): Автоматско заклучување по запирање на ударот на работното парче, ефикасно спречувајќи го враќањето на работното парче и поместувањето на станицата. Идеален за целосно автоматизирани континуирани транспортни линии, што значително ја подобрува оперативната стабилност.

     • Тип што не се заклучува: Применливо само за сценарија со мал обратен удар и рачно ресетирање. Не се препорачува за автоматски производствени линии поради лошата стабилност на позиционирање.

  4.3 Избор на режим на работа

     • TWH со двојно дејство: Максимална сила на запирање со двонасочно контролирано стегање и ослободување. Оптимизиран за сценарија за возење велосипед со тежок товар и висока фреквенција.

     • TWM со пролетно оптоварување со двојно дејство: Автоматско ослободување при прекин на струја, обезбедувајќи безбедност на опремата и персоналот. Приоритет за опасни работни станици и апликации за заштита од исклучување.

5. Типични сценарија за примена

     • Средни и тешки транспортни линии: Специјализиран за запирање, позиционирање и спречување на префрлање на палети од 50–300 кг и табли за алати во електрониката, домашните апарати и логистичката индустрија, обезбедувајќи стабилни перформанси за ограничување на оптоварувањето со средна тежина.

     • Автоматски линии за ракување со материјали: Се применува на средно-висока брзина (≤0,5 m/s) запирање на работното парче на транспортерите со валјак и лента. Прилагодливиот хидрауличен тампон постигнува мек и без удари запирачки процес за заштита на работните парчиња.

     • Машински алати и станици за заварување: Погоден за ограничување на полнење/растоварување на машински алат и позиционирање на тела за заварување. Имајќи отпорност на удар и спречување на згура при заварување, стабилно се прилагодува на суровите индустриски работни услови.

     • Системи за приклучување AS/RS и AGV: Се користи за стереоскопско запирање на палети во магацин и прецизно позиционирање на AGV. Самозаклучувачкиот дизајн против отскокнување обезбедува стабилно дејство и сигурен сигнал за повратни информации за интелигентни системи за складирање.

6. Водич за брз избор во 3 чекори

     1. Избор на големина на дупката: Изберете дупка според тежината на работното парче и работната брзина. Следете го безбедносниот стандард: теоретска сила на запирање ≥ вистинско оптоварување × 2. φ25 за товар под 50 kg; φ32/φ40 за товар од 50–150 kg; φ50/φ63 за товар од 150–300 кг.

     2. Избор на тип на бафер: Изберете S неприлагодлив бафер за φ20/φ25 отвори; изберете K прилагодлив тампон за отвори над φ32 за да се прилагодите на условите за променлива брзина и оптоварување.

     3. Избор на функционална конфигурација: Изберете F самозаклучување за сите автоматски производни линии; усвои TWH со двојно дејство за сценарија со тежок товар и висока фреквенција; изберете тип на пружина TWM за безбедносни станици за заштита од приоритет и исклучување.

Резиме на една реченица

     Цилиндрите со ролери со ролери со средна тежина од серијата SOLH TWH/TWM интегрираат самозаклучувачки механизам против отскокнување и степенуван хидрауличен тампон систем, обезбедувајќи стабилни, ниски удари и високобезбедни професионални решенија за запирање за автоматизирани транспортери и производствени станици од 30–300 kg.
