Цилиндар со затка со тешки должности RS2H | Прилагодлив цилиндар за запирање на рачката на хидраулични тампон

Марка: SOLH од Richge Technology

1. Преглед на производи и основни структурни предности

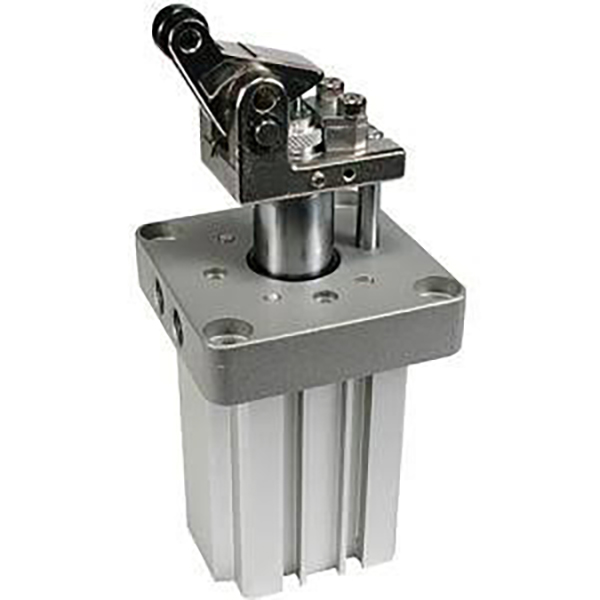

     Серијата SOLH RS2H е цилиндар за затворање од типот на тешки лостови од новата генерација, професионално дизајниран за позиционирање и ограничување на транспортната линија за тешки товари. Достапен во големи димензии на отвори φ50/63/80mm, има ултра висока сила на запирање, прилагодлив хидрауличен тампон, лесна компактна структура и супериорна отпорност на удар. Специјално применлив за тешки палети од 50–500 кг и плочи за алати, тој служи како основна компонента за запирање за тешки автоматизирани транспортни линии, широко користен во сценаријата за запирање на работните парчиња, позиционирање на пренос и ограничување на станицата.

  1.1 Надградени тешки перформанси

     Како надградена замена за традиционалната серија RS1H, RS2H постигнува повеќе од 30% зголемување на силата на запирање. Усвојувајќи комбинирано засилување на силата на лостот и хидраулична тампон структура, совршено издржува ударни оптоварувања со висока фреквенција и стабилно ги ограничува тешките работни парчиња од 50kg до 500kg, решавајќи ги проблемите со недоволната сила и лесното откажување на старите модели при циклична работа со големо оптоварување.

  1.2 Компактна и лесна оптимизација

     Во споредба со серијата RS1H, моделот φ63-30 ја намалува вкупната тежина за 22% и ја скратува вкупната должина за 9 мм. Оптимизираната интегрирана структура заштедува простор за инсталација додека ја подобрува целокупната структурна цврстина, остварувајќи помали димензии, полесна тежина и поголема стабилност.

  1.3 Јадро приспособлив хидрауличен бафер

     Вграден прилагодлив хидрауличен бафер како стандард. Корисниците можат слободно да го прилагодат отпорот на амортизација преку ротирачкиот диск за прилагодување за да се прилагодат на работните парчиња со различна тежина и брзина на пренесување. Тампонот поддржува брза замена без алатки со олабавување на завртката за поставување M4, што значително ја подобрува ефикасноста на одржување на лице место и го намалува времето на застој.

  1.4 Рачка со висока цврстина и дизајн со двоен валјак

     Рачката со висока јачина е опремена со подобрена внатрешна тампон структура. Достапни се две опции за материјал за валјак: смола (L) и јаглероден челик (M), со отпорност на абење и перформанси против пукање. Зголемениот дијаметар на валјакот обезбедува непречена работа на тркалање и силна способност против отклонување, ефикасно избегнувајќи заглавување и ексцентрично оштетување на товарот при запирање на тежок товар.

 1.5 Целосно заменливи и разновидни конфигурации

     Димензиите на инсталацијата се целосно заменливи со традиционалната серија RS1H, поддржувајќи директна замена и надградба без да се менуваат рамки на тела. Опционалните продолжени функции вклучуваат механизам за заклучување против отскокнување, рачно отклучување и прекинувач за откривање на рачката, кои ги исполнуваат контролните барања на сложените работни услови со тешки товари.

  1.6 Структура без масло и долг работен век

     Опционалните режими со двојно дејство, со пружини со двојно дејство и едно дејство покриваат различни оперативни барања. Цврстата хромирана клипна шипка и тврдото елоксирана каросерија на цилиндарот обезбедуваат одлична отпорност на абење и отпорност на удар. Дизајнот за работа без масло се прилагодува на чисти околини и работни услови отпорни на прскање при заварување со ниски трошоци за одржување и долг работен век.

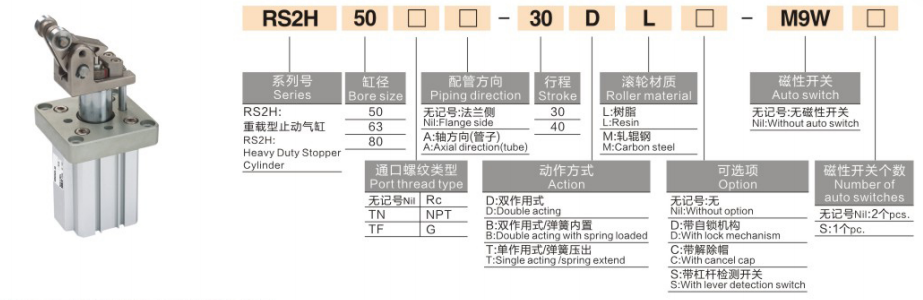

2. Целосни правила за именување на моделот и примери за нарачка

  1.Типични примери на модели: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.Примери за стандарден редослед

    • Генерален модел за тешки должности: RS2H63-30LD-M9BW (дупка φ63, удар од 30 мм, валјак од смола, двојно дејство, со магнетен прекинувач M9BW)

    • Модел за заклучување со висока безбедност: RS2H80-40TM-XC102 (душина φ80, удар од 40 mm, валјак од јаглероден челик, едно дејство, со механизам за заклучување против враќање)

3. Општи технички параметри (20℃, 0,5MPa стандардна состојба)

  3.1 Основни спецификации

     • Режим на работа: Двојно дејство, со двојно дејство со пружина, со еднократно дејство со продолжување на пружината

     • Опсег на работен притисок: 0,05~1,0MPa; Доказ притисок: 1,5MPa

     • Температура на околината: -10℃~60℃ (околина без мраз)

     • Тампон систем: Стандарден вграден прилагодлив хидрауличен тампон + гумен тампон со двоен крај

     • Режим на подмачкување: Работа без масло

     • Начин на инсталација: Стандардна монтажа на прирабница, достапна е 4-страна монтажа на магнетен прекинувач

  3.2 Стандардна комбинација на отвори и удари

  3.3 Теоретска сила на запирање (единица: kN @0.5MPa, излез на рачката)

  3.4 Споредба на тежината на производот (Единица: kg @ стандарден удар)

4. Упатства за конфигурација и избор на јадрото

 4.1 Избор на материјал за ролери

     • Смола валјак (L): Низок шум и против гребење на површините на палети. Идеален за лесни/средни оптоварувања (50–200 kg) и сценарија за работа со голема брзина (≤0,5 m/s), заштитувајќи ги работните парчиња додека обезбедува стабилно запирање.

     • Јаглероден челичен валјак (М): Ултра висока отпорност на абење и силна отпорност на удар. Погоден за тешки товари (200–500 кг), возење велосипед со висока фреквенција (≥1000 пати/ден) и тешки индустриски работни услови со долг работен век.

  4.2 Избор на режим на работа

     • Двојно дејство (D): Двонасочно контролирано стегање и ослободување со максимална сила за запирање. Оптимизиран за работни услови со големо оптоварување и со висока фреквенција start-stop.

     • Двојно дејство со пролет (Б): Автоматско ослободување при прекин на напојувањето, давајќи приоритет на опремата и безбедноста на персоналот. Совршен за опасни станици и сценарија за заштита од исклучување.

     • Едноделно (Т): Продолжување на пролетта, режим на повлекување на компресија на воздухот. Заштеда на енергија и исплатливо, применливо за сценарија за запирање со лесно оптоварување и ниска фреквенција.

  4.3 Изборни тешки функционални додатоци

     • Механизам за заклучување (-XC102): Автоматско заклучување по запирање за да се спречи враќање и поместување на работниот дел, погодно за брзи станици со лесно оптоварување и против префрлање.

     • Функција за рачно отклучување: Рачно отпуштете ја рачката при прекин на струја или дефект на опремата, обезбедувајќи безбедно и практично одржување на лице место.

     • Прекинувач за откривање лост: Открива продолжување на рачката и статусот на ресетирање, поддржува контрола на поврзувањето со PLC и автоматско работење со блокирање за интелигентни производни линии.

5. Типични сценарија за примена

     • Тешки транспортни линии за палети: Специјализиран за запирање, позиционирање и спречување на префрлање на 200–500 кг тешки алатни плочи во автомобилската, домашната опрема и логистичката индустрија, обезбедувајќи стабилни перформанси за ограничување на тешките товари.

     • Тешки станици за заварување и машински алати: Применето за стегање со тешки товари на тела за заварување, ограничување на полнење/растоварување на машински алат и позиционирање на тешка мувла. Структурата на тампон е отпорна на силен удар и ја спречува ерозијата на згура при заварување.

     • Автоматски системи за складирање и пренос: Се користи за стереоскопско запирање на палети во складиштето, позиционирање на приклучување AGV и ограничување на механизмот за превртување со тешки должности, со стабилно движење и сигурен сигнал повратна информација.

     • Тешки транспортни линии со голема брзина: Погоден за запирање на тешки работни парчиња со голема брзина (≤0,8 m/s) на ролери и транспортни ленти. Прилагодливиот хидрауличен тампон обезбедува непречено запирање и нула удар.

6. Водич за брз избор во 3 чекори

     1. Избор на големина на дупката: Изберете отвор според тежината на работното парче и брзината на пренесување. Следете го безбедносниот стандард: теоретска сила на запирање ≥ вистинско оптоварување × 2. φ50 за товар под 200 кг, φ63 за товар од 200–350 кг, φ80 за товар над 350 кг.

     2. Избор на материјал за ролери: Изберете валјак од смола (L) за сценарија со лесно оптоварување и со голема брзина; изберете валјак од јаглероден челик (M) за сценарија за возење велосипед со тежок товар и висока фреквенција.

     3. Избор на функционална конфигурација: Изберете ролери со двојно дејство (D) + јаглероден челик за работни услови со тешки товари и високи фреквенции; додадете механизам за заклучување (-XC102) за барања против враќање; усвои тип со пружина (Б) за безбедносни приоритетни станици.

Резиме на една реченица

     Надградениот цилиндар за затварање од серијата SOLH RS2H има 30% поголема сила на запирање, лесна компактна структура, прилагодлив хидрауличен тампон и опции за двојни ролери, обезбедувајќи професионални решенија за запирање со висока стабилност, против удари и погодни за одржување за автоматизирани транспортни линии со тешки товари од 50-500 kg.
