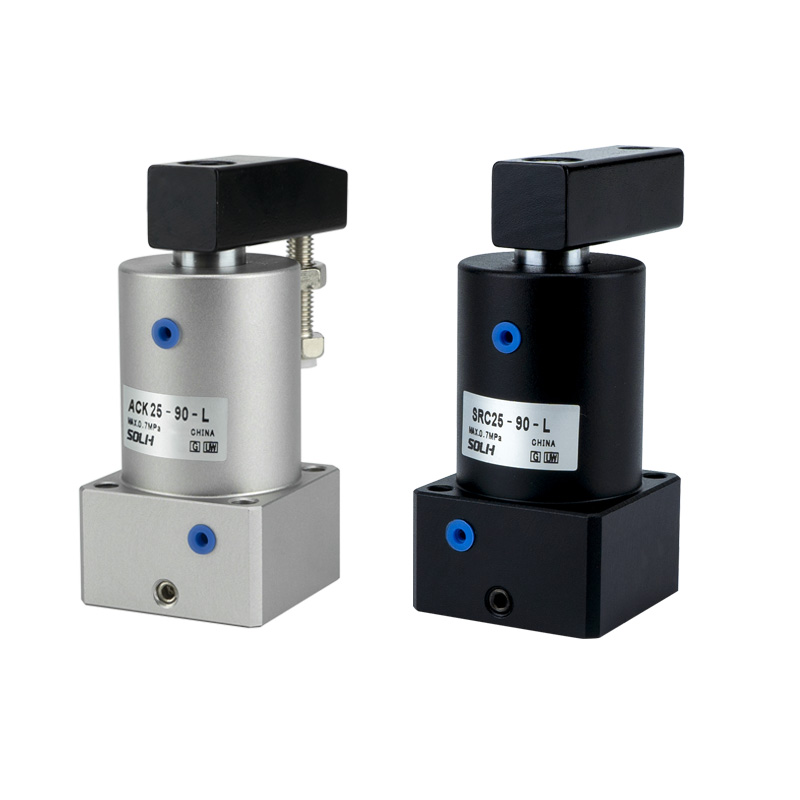

Аголен цилиндар од серијата ACK | Ротација од 90°/180° и цилиндар 2-во-1 со стегач надолу

Марка: SOLH од Richge Technology

Преглед на производот и основни структурни карактеристики

     Серијата SOLH ACK е аголен цилиндар со високи перформанси 2-во-1 кој интегрира ротација од 90°/180° и линеарно движење на стегање надолу. Покривајќи ги големини на отворите од φ25mm до φ63mm, тој усвојува професионална структура со три водилка со жлебови за висока прецизност и силна ексцентрична отпорност на оптоварување. Изборните еднострани/двострани плочи за притисок и насоките на ротација лево/десно целосно се прилагодуваат на различни распореди на тела. Одликувајќи се со висока цврстина, долг работен век и капацитет за стегање со тежок товар, цилиндерот ACK е широко користен за станици за стегање на работните парчиња со ограничен простор во процесите на автоматизирана алати, позиционирање на заварување и фиксирање на печат.

1. Акција за ротација и стегање соединение

• Стандардна работна секвенца: Повлечете → 90°/180° ротација лево/десно → издолжете за стегање надолу

• Ресетирај секвенца: Повлечете за да ја ослободите стегачот → обратна ротација → издолжете и ресетирајте

• Високопрецизно позиционирање: Стандарден агол на ротација од 90° со висока точност од ±1,5°; Опционален тип на ротација од 180°, што обезбедува повторливо и сигурно позиционирање на работното парче.

2. Висока ригидност и продолжен работен век

• Структура со три водич-жлеб: Оптимизираниот дизајн на водење во три насоки обезбедува извонредна стабилност на движењето, висока прецизност на водење и силна способност против отклонување, ефикасно отпорно на ексцентричното оптоварување за време на стегањето.

• Конфигурација на материјал со висока јачина: Клипната шипка прифаќа специјален легиран челик со процес на термичка обработка за одлична отпорност на абење и издржливост. Телото на цилиндерот е подложено на тежок третман за елоксирање за да се зголеми отпорноста на корозија и структурната цврстина.

• Премиум увезени пломби: Усвојува увезени материјали за заптивки со одлична приспособливост на сложени работни услови, ефикасно го намалува истекувањето на воздухот и значително го продолжува севкупниот век на употреба на цилиндерот.

3. Флексибилна инсталација и разновидна конфигурација

• Изборни типови плочи под притисок: ACK еднострана притисочна плоча за тесни работни парчиња; ACKD двострана плоча под притисок за широки работни парчиња, покривајќи ги различните барања за стегање на работните парчиња.

• Прилагодлива насока на ротација: L (вртење спротивно од стрелките на часовникот лево) и R (вртење во насока на стрелките на часовникот надесно) опционални за да одговараат на различни распореди на станиците на локацијата.

• Универзален дизајн за монтирање: Опремен со 4 долни отвори за директно прицврстување, компатибилен со монтажа на прирабница. Резервираните стандардни жлебови за прекинувачи овозможуваат практично инсталирање на магнетни прекинувачи за откривање на положбата.

Целосни правила за именување на модели и примери за нарачка

1. Примери за типични модели: ACKL25-90, ACKDR40-90

2. Примери за стандарден редослед

• Еднострана лева ротација 90°: ACKL25-90 (дупнато φ25, ротација лево, стандарден агол 90°)

• Двострана десна ротација 90°: ACKDR32-90 (б32 отвор, двострана плоча, десна ротација, агол од 90°)

• Тешки тип со голем отвор: ACKL63-90 (максимална дупка φ63, ротација лево, агол од 90° за стегање на тежок товар)

Општи технички параметри (20℃, 0,5MPa стандардна состојба)

1. Основни спецификации

• Режим на работа: Движење со соединение со двојно дејство (ротација + стегање надолу)

• Опсег на работен притисок: 0,15~1,0MPa; Доказ притисок: 1,5MPa

• Температура на околината: -20℃~80℃

• Работна брзина на клипот: 50~200mm/s

• Агол на ротација: 90° (стандарден); 180° (опционално)

• Стандарден удар за стегање: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Теоретска сила на стегање (Единица: N @0,5MPa)

3. Тежина на производот (Единица: kg @90° Стандарден тип)

Типични сценарија за примена

• Машински алати и тела за заварување: Идеален за стегање за позиционирање на работното парче, фиксирање на заварување и штанцување против префрлање на станицата. Интегрираното дејство на ротација и стегање 2-во-1 ја поедноставува механичката структура и заштедува простор за инсталација.

• Електронска и прецизна обработка на компоненти: Погоден за стегање на палети, фиксирање на жига и микро-прецизно позиционирање на делови. Се одликува со висока точност на позиционирање и ниско создавање прашина, задоволувајќи строги барања за прецизност и чистота.

• Автоматски преносен механизам: Широко се применува за ограничување на ротационата маса, позиционирање на механизмот за превртување и станици за стегање со краток удар, обезбедувајќи стабилни, мазни и повторливи перформанси на сложено движење.

• Тешко поправање Работни услови: Со силна сила на стегање и одличен капацитет против ексцентрично оптоварување, совршено се прилагодува на тешките затегнувања на работните парчиња, фиксирање на мувла и прецизно позиционирање со големи оптоварувања.

Водич за брз избор во 3 чекори

1. Избор на големина на дупката: Изберете ја големината на отворот според вистинското оптоварување на стегање. Обезбедете теоретска сила на стегање ≥ вистинско оптоварување × 1,5 безбедносен фактор; дадете приоритет φ40 или поголем отвор за тешки работни услови.

2. Избор на мозочен удар: Стандардниот удар на стегање се движи од 12 mm до 30 mm. Резервирајте маргина на удар од 3~5 mm според висината на работното парче за да избегнете механички пречки за време на работата.

3. Избор на конфигурација

￮ Тип на плоча за притисок: Изберете ACK еднострана плоча за тесни работни парчиња; изберете ACKD двострана плоча за широки работни парчиња.

￮ Насока на ротација: Изберете L лева ротација или R десно ротација според вистинскиот распоред на станицата и условите за механички пречки.

Резиме на една реченица

     Аголниот цилиндар од серијата SOLH ACK усвојува структура со три водилки со висока прецизност, поддржувајќи ротација од 90°/180° и интеграција со стегање надолу. Со опционални еднострани/двострани плочи под притисок, флексибилна ротација лево/десно и одлични перформанси против отклонување при тешки оптоварувања, тој е решение за стегање со висока цврстина и долг век на траење за различни автоматизирани станици со ограничен простор.
