Додатоци за нисконапонски прекинувачи произведени од Richge Technology Co., Ltd.

I. Преглед на производот

  Како професионален производител на нисконапонски прибор за разводни уреди, Richge Technology Co., Ltd. (Richge Technology) нуди широк спектар на серии и модели на производи, погодни за нисконапонски разводни уреди со различни спецификации и сценарија за примена. Со висок квалитет, доверливост и иновативен дизајн и широко се користат во електроенергетските системи, индустриската автоматизација, градежништвото електротехника и други области.

  Приборот за нисконапонски разводни уреди на Richge ги има следните карактеристики:

• Покриеност со целосна серија: Повеќе од 1.000 типови производи, компатибилни со различни системи за разводни уреди како што се MNS, GCS, GCK, R-Blokset, R-Okken и R-8PT.
• Висока доверливост: Строго усогласен со меѓународните и домашните стандарди за да се обезбеди стабилна работа под различни работни услови.
• Модуларен дизајн: Олеснува инсталација, одржување и надградба.
• Силна компатибилност: Компатибилен со нисконапонски разводни уреди од повеќе брендови.

II. Главни типови на производи и технички параметри

2.1 Серија на конектори за главно коло

   Приклучоците за главното коло се основни компоненти на нисконапонските разводни уреди, одговорни за електричното поврзување и механичката поддршка на главното коло. Richge обезбедува различни модели на конектори за главно коло, погодни за различни оценки за струја и барања за инсталација.

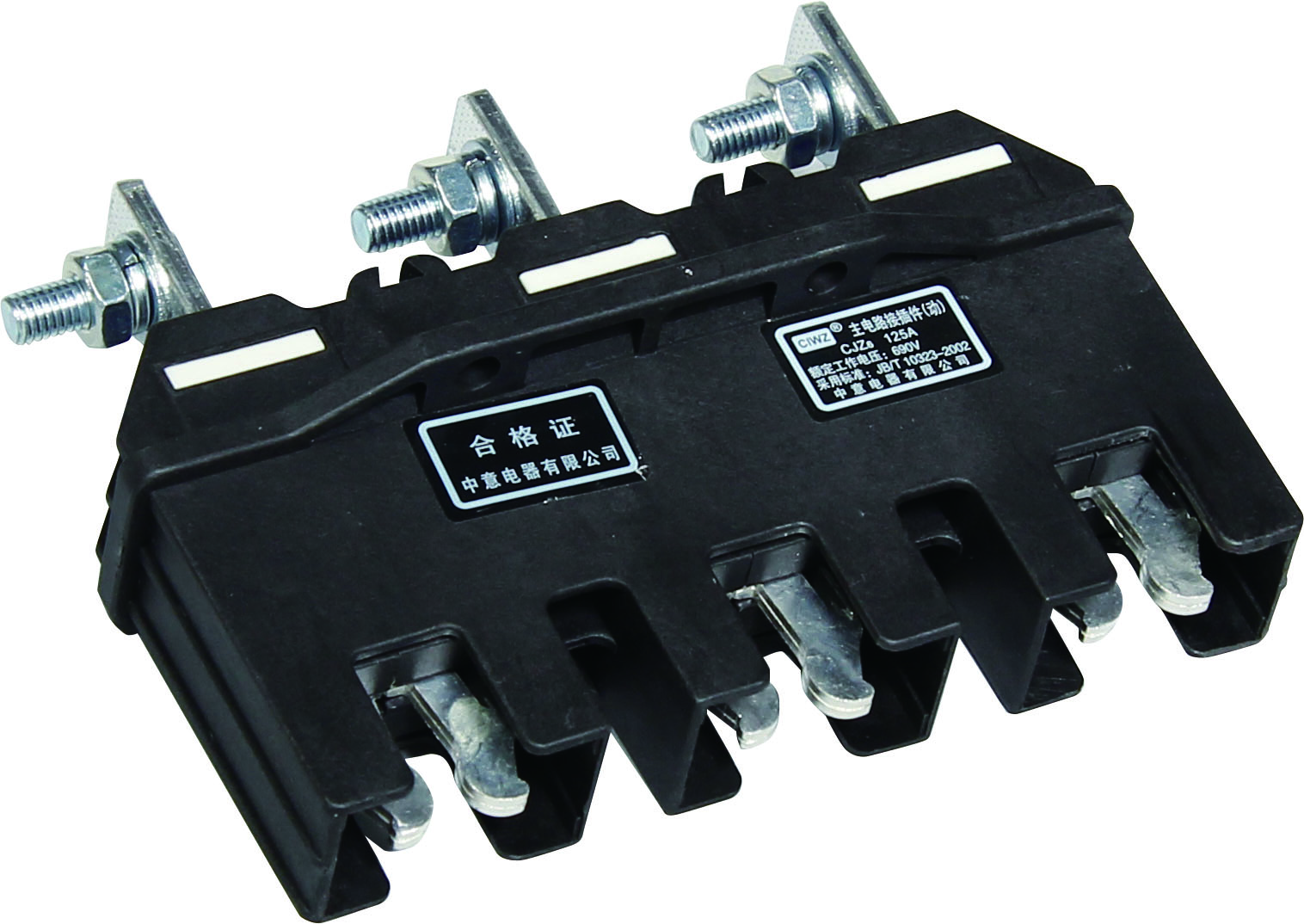

2.1.1 Конектори за главно коло од серијата CJZ6

    Приклучоците за главно коло од серијата CJZ6 се погодни за оценки на струја од 125А до 630А, со следните карактеристики:

• Номинална струја: 125A, 250A, 400A, 630A
•  Номинален напон: AC 660V
•  Број на столбови: 3 столбови, 4 столбови
• Класа на заштита: IP40 (со заштитен капак)
• Зголемување на температурата: ≤60K (на номинална струја)
• Материјал: Проводник од бакарна легура, пластична обвивка отпорна на пламен
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Оценета струја (A)	Број на пол	Класа за заштита	Сценарио за апликација
CJZ6-125A/3	125	3	IP40	Мали фиоки
CJZ6-250A/3	250	3	IP40	Средни фиоки кабинети
CJZ6-400A/3	400	3	IP40	Големи фиоки
CJZ6-630A/3	630	3	IP40	Кола со висок капацитет
CJZ6-125A/4	125	4	IP40	Трифазни системи со четири жици
CJZ6-250A/4	250	4	IP40	Трифазни системи со четири жици
CJZ6-400A/4	400	4	IP40	Трифазни системи со четири жици
CJZ6-630A/4	630	4	IP40	Трифазни четирижични системи со висок капацитет

2.1.2 Конектори за главно коло од серијата CJZ10

   Конекторите за главно коло од серијата CJZ10 се производи со високи перформанси, погодни за сценарија со повисоки барања:

• Номинална струја: 125A, 250A, 400A, 630A
• Номинален напон: AC 660V
•  Број на столб: 3 столбови
• Класа на заштита: IP40 (со заштитен капак)
• Специјален дизајн: Опремен со заштитна врата IP40
• Начин на работа: Механизам за работа од типот на чудак
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Оценета струја (A)	Број на пол	Класа за заштита	Специјална функција
CJZ10-125A/3	125	3	IP40	Со заштитна врата
CJZ10-250A/3	250	3	IP40	Со заштитна врата
CJZ10-400A/3	400	3	IP40	Со заштитна врата
CJZ10-630A/3	630	3	IP40	Со заштитна врата

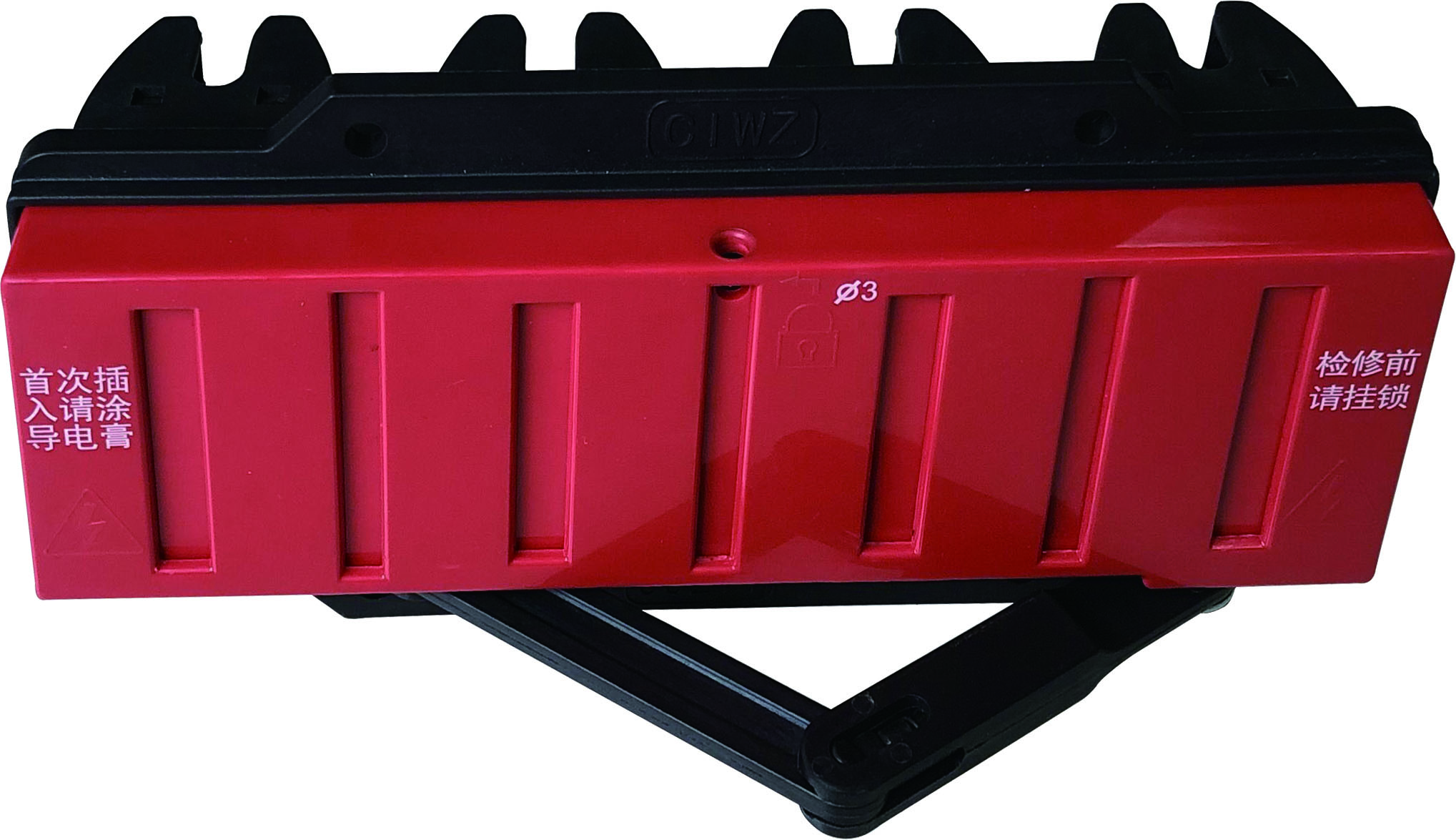

2.1.3 Двојни конектори од серијата CJZ11

   Двојните конектори од серијата CJZ11 се погодни за посебни сценарија кои бараат поврзување со две кола:

• Номинална струја: 250A, 400A, 630A
• Номинален напон: AC 660V
•  Број на столб: 3 столбови
• Специјален дизајн: Двојни конектори со вентили
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, LOKSET и 8PT

Модел	Оценета струја (A)	Број на пол	Карактеристика
CJZ11-250A/3	250	3	Двојни конектори со вентили
CJZ11-400A/3	400	3	Двојни конектори со вентили
CJZ11-630A/3	630	3	Двојни конектори со вентили

2.2 Серија на приклучоци за помошни кола

     Приклучоците за помошни кола се користат за поврзување на секундарното коло за да се реализираат функциите за контрола, заштита и пренос на сигнал.

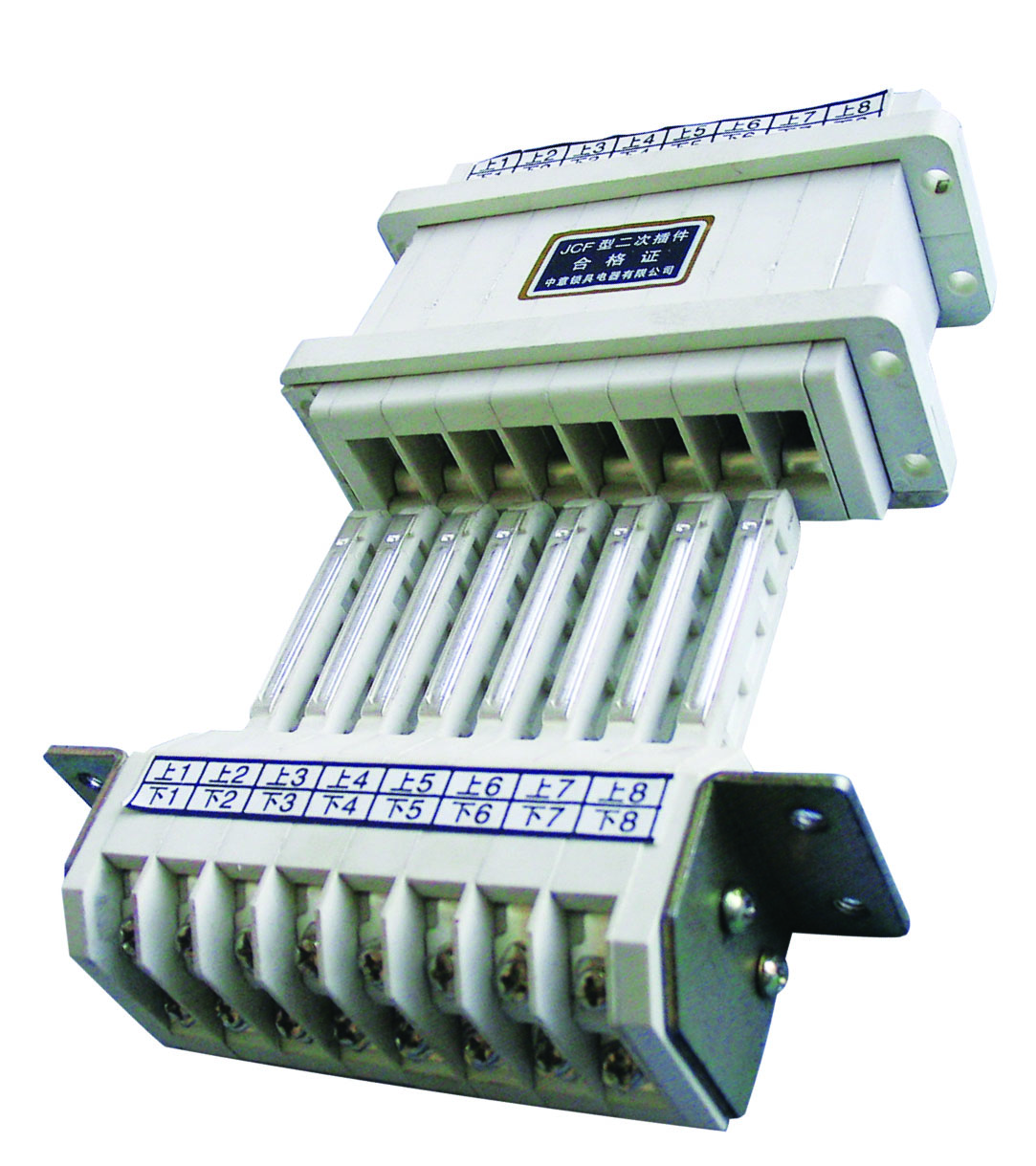

2.2.1 Приклучоци за помошни кола од серијата JCF10

   Приклучоците за помошни кола од серијата JCF10 ги имаат следните карактеристики:

• Номинална струја: 10А
• Номинален напон: AC 380V/DC 250V
• Број на контакти: 3, 5, 6, 8, 10, 13, 15, 16, 18 поени
•  Начин на поврзување: Тип на приклучок
• Материјал: пластична обвивка отпорна на пламен, сребрени контакти
• Применливи разводни уреди: Различни кабинети како што се MNS, GCS, GCK, OKKEN,

Модел	Број на контакти	Оценета струја (A)	Номинален напон (V)	Сцена на апликација
JCF10-10/3	3	10	AC 380/DC 250	Едноставни контролни кола
JCF10-10/5	5	10	AC 380/DC 250	Контрола на леснотија со средна сложеност
JCF10-10/6	6	10	AC 380/DC 250	Мултифункционална контрола
JCF10-10/8	8	10	AC 380/DC 250	Комплексни контролни кола
JCF10-10/10	10	10	AC 380/DC 250	Мултифункционален пренос на сигнал
JCF10-10/13	13	10	AC 380/DC 250	Проширени контролни функции
JCF10-10/15	15	10	AC 380/DC 250	Комплексни сигнални системи
JCF10-10/16	16	10	AC 380/DC 250	Висока интеграција на контролните системи
JCF10-10/18	18	10	AC 380/DC 250	Ултра сложени контролни системи

2.2.2 Приклучоци за помошни кола со странични жици

   Приклучоците за помошни кола со странични жици се погодни за посебни барања за инсталација кои бараат странично поврзување:

• Номинална струја: 10А
• Номинален напон: AC 380V/DC 250V
• Број на контакти: 12, 16, 20, 24, 26, 30 поени
• Начин на поврзување: Тип на странични жици
•  Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Број на контакти	Оценета струја (A)	Номинален напон (V)	Карактеристика
JCF2-6/12	12	10	AC 380/DC 250	Странично поврзување
JCF2-8/16	16	10	AC 380/DC 250	Странично поврзување
JCF2-10/20	20	10	AC 380/DC 250	Странично поврзување
JCF2-12/24	24	10	AC 380/DC 250	Странично поврзување
JCF2-13/26	26	10	AC 380/DC 250	Странично поврзување
JCF2-15/30	30	10	AC 380/DC 250	Странично поврзување

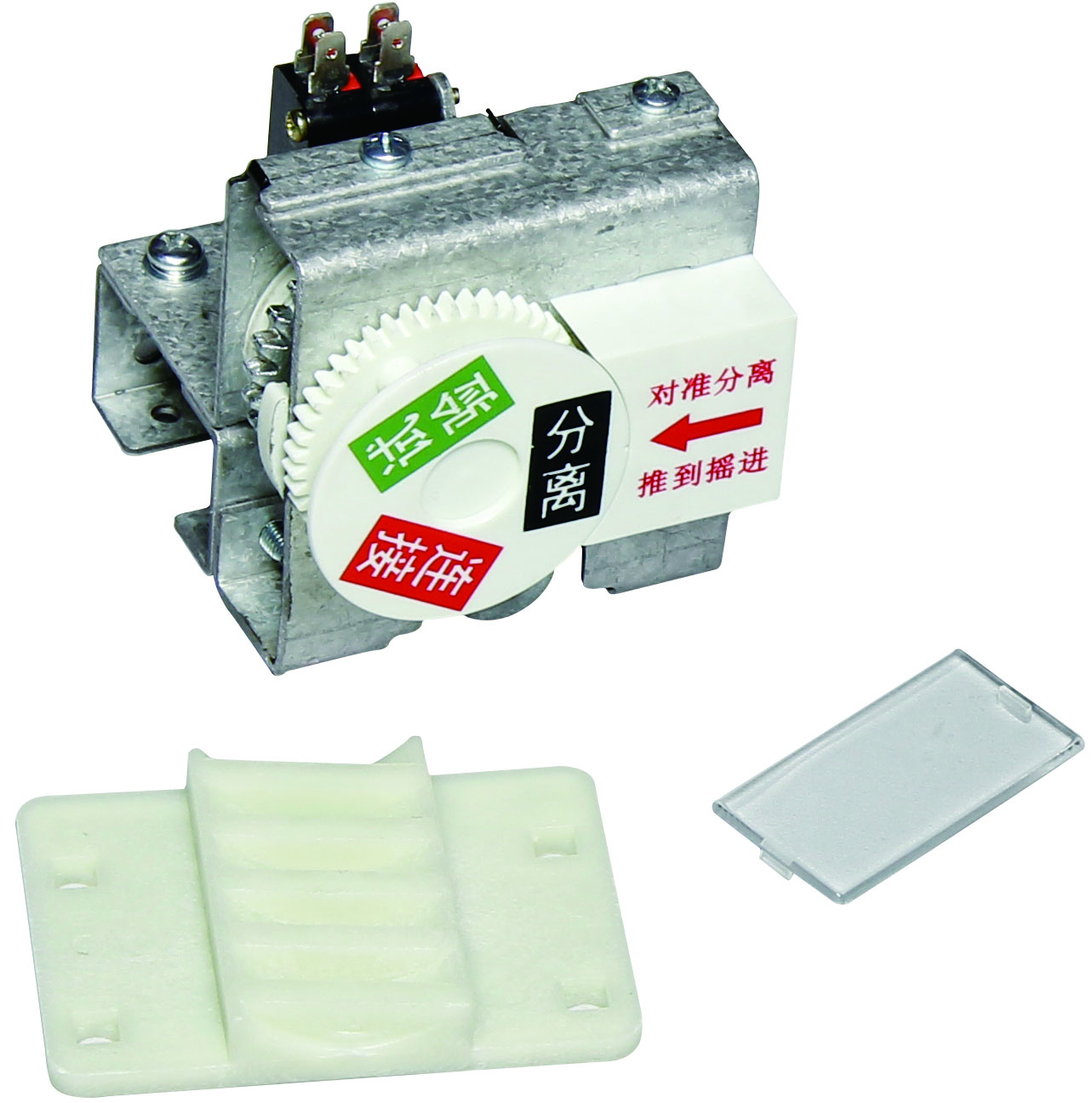

2.3 Серија оперативен механизам

   Работните механизми се користат за туркање, извлекување и заклучување на разводни уреди од типот на фиока за да се обезбеди безбедно и сигурно работење.

2.3.1 Серија MD погонски механизам

   Погонските механизми MD се погодни за фиоки со различни големини:

• Номинална струја: Одредена со примена
• Начин на работа: Рачен погон
• Структурен дизајн: Цврст и издржлив
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Применлива големина на фиока	Карактеристика
CXJG-9-69-8	Стандардна големина	Погонски механизам
CXJG-9-82-8	Стандардна големина	Погонски механизам
CXJG-9-82-10	Стандардна големина	Погонски механизам
CXJG-9-119-8	Стандардна големина	Погонски механизам
CXJG-9-119-10	Стандардна големина	Погонски механизам
CXJG-9-145-10	Стандардна големина	Погонски механизам

2.3.2 Серија на рачка за нишање

   Рачките за нишање се користат за работа и позиционирање на фиоки:

• Материјал: Висококвалитетен челик
• Површинска обработка: Антикорозивен третман
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Сценарио за апликација
CXJG-9 Рак	Рачка за нишање	Работа со фиоки

2.3.3 Серија на рачка од типот F

  Рачките од типот F се погодни за фиоки со различни висини:

• Материјал: Пластика со висока цврстина
•  Површинска обработка: Дизајн против лизгање
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Применлива висина на фиоката
F2 L=65	Рачка од типот F	Фиока од 1 единица
F3 L=80	Рачка од типот F	2-единица фиока
F4 L=120	Рачка од типот F	3-единица фиока

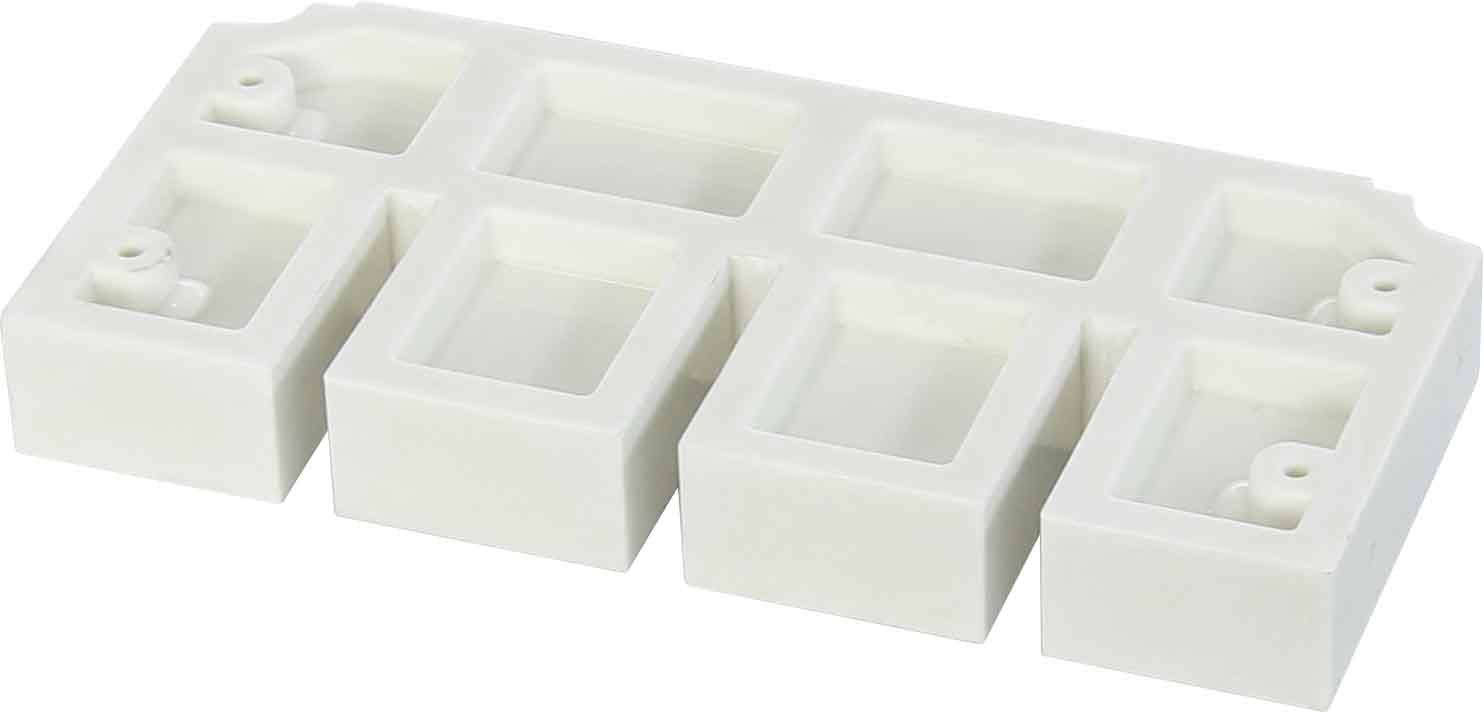

2.4 Серија за поддршка на собирници

   Поддржувачите на собирниците се користат за фиксирање и поддршка на собирниците за да се обезбеди стабилност на електричните приклучоци и механичка сила.

2.4.1 Серија за поддршка на вертикална шина

   Поддржувачите за вертикална собирница ги имаат следните карактеристики:

• Материјал: изолационен материјал со висока цврстина
• Номинален напон: AC 660V
• Номинална струја: Определена со спецификациите на собирницата
• Применливи големини на собирниците: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Применлива големина на собирницата (мм)	Материја	lФункција
ЗМЈ3-6×30	6×30	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница
ЗМЈ3-6×40	6×40	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница
ЗМЈ3-6×50	6×50	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница
ЗМЈ3-6×60	6×60	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница
ЗМЈ3-6×80	6×80	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница
ЗМЈ3-6×100	6×100	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница
ЗМЈ3-6×120	6×120	Изолационен материјал со висока цврстина	Поддршка за вертикална собирница

2.5 Серија додатоци за прекинувачи

   Додатоци за прекинувачи вклучуваат шарки, брави за врати, шини за водење итн., кои обезбедуваат структурен интегритет и оперативна удобност на разводните уреди.

2.5.1 Серија на шарки на вратата

   Шарките на вратите се користат за поврзување и ротирачки панели на вратите на разводната опрема:

•  Материјал: Висококвалитетен челик
• Површинска обработка: Антикорозивен третман
• Применливи висини на панелите на вратите: Различни модели се погодни за панели на врати со различни висини
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Апликативни сцени
MLBK 300516R	Шарка на вратата 1	Стандардни панели на вратите
MLBK 300517R	Шарка на вратата 2	Стандардни панели на вратите
MLBK 300518R	Шарка на вратата 3	Стандардни панели на вратите
MLBK 300519R	Шарка на вратата 4	Стандардни панели на вратите
MLBK 300522R	Шарка на вратата	Стандардни панели на вратите
MLBK 300523R	Шарка на вратата	Стандардни панели на вратите
MLBK 300525R	Шарка на левата врата	Високи панели на вратите (> 1 m)
MLBK 300526R	Шарка на десната врата	Високи панели на вратите (> 1 m)

2.5.2 Серија за заклучување на вратите

   Бравите на вратите се користат за безбедносна заштита на разводните уреди:

• Материјал: Висококвалитетен челик
• Површинска обработка: Антикорозивен третман
• Применливи разводни уреди: Стандардни разводни уреди како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Карактеристика
MS705 H3	Заклучување на вратата	Стандардна брава на вратата
MS735	Заклучување на вратата	Напредно заклучување на вратата

2.5.3 Водич за шини серија

   Водечките шини се користат за потпорни и лизгачки фиоки:

• Материјал: Висококвалитетен челик
• Површинска обработка: Антикорозивен третман
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Сценарио за апликација
Hanl 200022p1g	МНС Лева Водечка шина - 420мм	Лева водичка шина
Hanl 200022p2g	МНС Десна Водечка шина - 420мм	Десна водичка шина

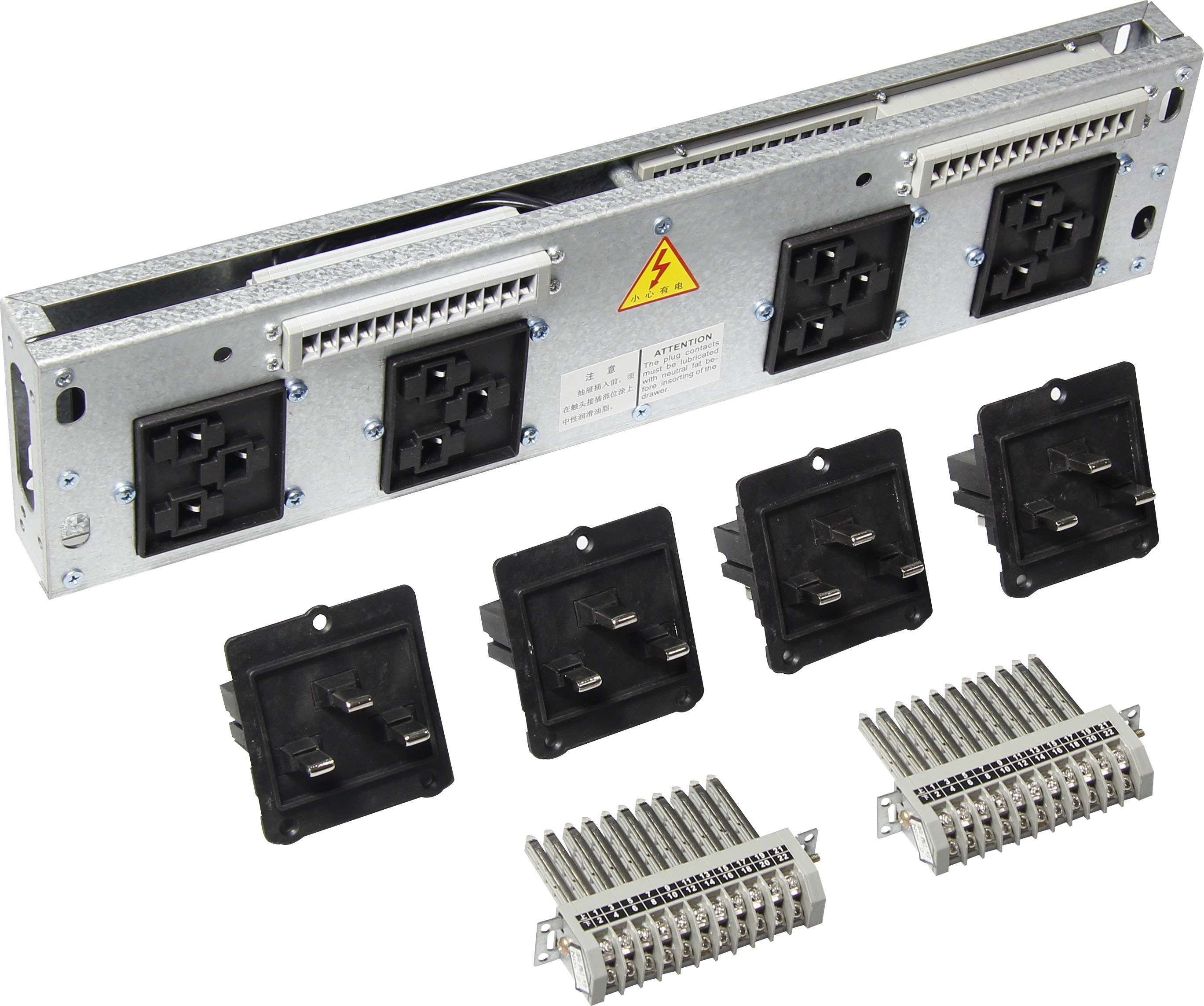

2.6 Серија адаптери за дистрибуција на енергија

   Адаптери за дистрибуција на енергија се користат за поврзување и дистрибуција на кола за разгранување за да се подобри флексибилноста и проширливоста на разводните уреди.

2.6.1 Адаптери за дистрибуција на електрична енергија од 1/4 коло

   Адаптери за дистрибуција на електрична енергија од 1/4 коло се погодни за кола со низок капацитет:

•  Номинална струја: Одредена со примена
• Начин на поврзување: Тип на приклучок
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Сценарио за апликација
175×549-B-1/4-55S	1/4 адаптер за дистрибуција на енергија на колото	Гранки со низок капацитет
175×549-B-1/4-55SC	1/4 адаптер за дистрибуција на енергија на колото (странично поврзување)	Гранки со низок капацитет (странични жици)

2.6.2 1/2 адаптери за дистрибуција на енергија на колото

   Адаптери за дистрибуција на електрична енергија од 1/2 коло се погодни за кола со гранки со среден капацитет:

• Номинална струја: Одредена со примена
•  Начин на поврзување: Тип на приклучок
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Сценарио за апликација
175×549-B-283-55S	1/2 адаптер за дистрибуција на енергија на колото	Гранки со среден капацитет
175×549-B-283-55SC	Адаптер за дистрибуција на моќност со среден капацитет 1/2 (странично поврзување)	гранки (странични жици)

2.6.3 Мешани адаптери за дистрибуција на енергија

   Мешаните адаптери за дистрибуција на електрична енергија овозможуваат кола со различни спецификации да бидат во ист модул:

• Номинална струја: Одредена со примена
• Начин на поврзување: Тип на приклучок
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Карактеристика
175×549-B - Мешано - 55S	Мешан адаптер за дистрибуција на енергија	Измешано со повеќе спецификации
175×549-B - Мешано - 55SC	Мешан адаптер за дистрибуција на енергија (странично поврзување)	Измешано со повеќе спецификации (странично поврзување)

2.7 Серии за мерење и прикажување

   Производите од серијата за мерење и прикажување се користат за следење и прикажување на електричните параметри на разводните уреди.

2.7.1 Серија на мерни панели

    Мерните панели се користат за инсталирање на мерни инструменти и контролни компоненти:

• Материјал: Висококвалитетен челик
• Површинска обработка: Антикорозивен третман
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Сценарио за апликација
CFBK-5	Мерен панел	0,75 U висина
CFBK-9	1/4 лента од пластична плоча	Мерење со мала големина
CFBK-10	1/4 Панел Лента	Мерење со мала големина
CFBK-9.1	1/4 лента од пластична плоча	Мерење со мала големина
CFBK-10.1	1/4 Метален панел лента	Мерење со мала големина
CFBK-7	1/2 лента од пластична плоча	Мерење со средна големина
CFBK-8	1/2 Метален панел лента	Мерење со средна големина
CFBK-7.1	1/2 лента од пластична плоча	Мерење со средна големина
CFBK-8.1	1/2 Метален панел лента	Мерење со средна големина

2.8 Други додатоци

   Покрај горенаведените главни серии, Richge обезбедува и разновидни други додатоци за задоволување на различните потреби на корисниците.

2.8.1 Серија на гумени фиксатори

    Гумени фиксатори се користат за фиксирање и заштита на електрични компоненти:

• Материјал: Висококвалитетна гума
• Опсег на отпорност на температура: -40℃ до +85℃
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Сценарио за апликација
ZSQ-1	MD гумен фиксатор	Фиксација на компоненти

2.8.2 Серија на шини од алуминиумски долен водич

   Алуминиумските долни водилни шини се користат за носење и водење на фиоки:

• Материјал: легура на алуминиум
• Површинска обработка: Анодизација
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Должина
XDG2-1	Алуминиумска долна шина за водич	375 мм

2.8.3 Серија на вратило

   Оските се користат за поврзување и пренос:

•  Материјал: Висококвалитетен челик
•  Површинска обработка: Антикорозивен третман
• Применливи разводни уреди: Стандардни кабинети како што се MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Опис	Големина
DXZ-3	SL - Водичка осовина	8×8L=150

III. Водич за избор на производ

3.1 Избор на приклучоци за главното коло

   Следниве фактори треба да се земат предвид при изборот на конектори за главно коло:

• Номинална струја: Изберете го соодветното ниво на номинална струја врз основа на максималната работна струја на колото.
• Број на столбови: изберете 3 или 4 столбови според барањата на системот.
• Начин на инсталација: Изберете го соодветниот метод за инсталација врз основа на структурата на разводната опрема.
• Класа на заштита: Изберете ја соодветната класа на заштита според околината на апликацијата.

3.2 Избор на приклучоци за помошни кола

   Следниве фактори треба да се земат предвид при изборот на приклучоци за помошни кола:

•  Број на контакти: Изберете го соодветниот број на контакти врз основа на сложеноста на контролното коло.
• Номинален напон/струја: Изберете ја соодветната номинална вредност според параметрите на секундарното коло.
• Начин на поврзување: Изберете тип на приклучок или тип на странично поврзување врз основа на позицијата за инсталација.
• Класа на заштита: Изберете ја соодветната класа на заштита според околината на апликацијата.

3.3 Избор на оперативни механизми

   Следниве фактори треба да се земат предвид при изборот на механизми за работа:

•  Големина на фиоката: Изберете го соодветниот механизам за работа врз основа на висината на фиоката.
• Начин на работа: Изберете рачна или електрична работа според навиките на корисникот.
• Услови на животната средина: Изберете ја соодветната класа на заштита според околината на апликацијата.

3.4 Избор на потпори за собирници

   Следниве фактори треба да се земат предвид при изборот на поддршка на собирниците:

• Големина на собирницата: Изберете ја соодветната поддршка врз основа на спецификациите на собирницата.
• Начин на инсталација: Изберете го соодветниот метод за инсталација врз основа на структурата на разводната опрема.
• Номинален напон: Изберете го соодветното номинално ниво на напон според напонот на системот.

IV. Технички стандарди и сертификати

   Приборот за нисконапонски разводни уреди на Richge строго се во согласност со следните стандарди и спецификации:

• GB/T 7251.1-2013 Нисконапонска преклопна и контролна опрема - Дел 1: Склопови тестирани со тип и делумно тестирани типови
•  GB/T 7251.5-2011 Нисконапонска преклопна и контролна опрема - Дел 5: Посебни барања за склопови за дистрибуција на енергија во јавни мрежи
• IEC 61439-1 Нисконапонска преклопна и контролна опрема - Дел 1: Општи правила
• IEC 61439-2 Нисконапонска преклопна опрема и контролна опрема - Дел 2: Склопови на прекинувач и контролна опрема за напојување
• Други релевантни индустриски стандарди и спецификации

V. Предности на производот и сценарија за примена

5.1 Предности на производот

   Приборот за нисконапонска разводна опрема на Richge ги има следните предности:

• Висок квалитет: Усвојување висококвалитетни материјали и напредни производни процеси за да се обезбеди сигурен квалитет на производот.
• Модуларен дизајн: Олеснува инсталација, одржување и надградба и ги намалува трошоците на системот.
• Силна компатибилност: Компатибилен со нисконапонски разводни уреди од повеќе брендови за да се подобри флексибилноста на системот.
•  Иновативен дизајн: Континуирано лансирање на нови производи и решенија за да се задоволат барањата на пазарот.
• Сеопфатен асортиман на производи: Повеќе од 1.000 типови производи кои покриваат различни сценарија за примена.

5.2 Апликативни сценарија

   Приборот за нисконапонски разводни уреди на Richge е широко користен во следните полиња:

• Енергетски системи: Трафостаници, дистрибутивни станици, прекинувачки станици итн.
• Индустриска автоматизација: системи за контрола на фабричка автоматизација, опрема за производна линија итн.
• Електротехника на згради: Комерцијални објекти, станбени згради, јавни објекти итн.
• Инфраструктура: Транспортни центри, објекти за зачувување на водата, општинско инженерство итн.
•  Специјални средини: рудници, нафтени полиња, хемиска индустрија, морски средини итн.

VI. Начини да се добијат прирачници за производи

   За да ги добиете деталните прирачници за производи за нисконапонската галантерија на Richge, можете да ги користите следниве методи:

• Посетете ја официјалната веб-страница на компанијата: најавете се на официјалната веб-страница на Richge (https://www.richgeswitchgear.com/), и пронајдете ги соодветните прирачници за производот во делот за техничка поддршка или центар за преземање.
• Контактирајте го одделот за продажба: контактирајте го одделот за продажба преку контакт информациите дадени на официјалната веб-страница за да ги добиете прирачниците за производот.
• Испратете е-пошта: испратете е-пошта на sales@switchgearcn.net, наведувајќи го името и моделот на потребниот прирачник за производот.
• Консултации преку Интернет: користете ја функцијата за онлајн консултации на официјалната веб-страница за да аплицирате за прирачниците за производот.

VII. Резиме

    Како професионален производител на нисконапонски додатоци за разводни уреди, Richge обезбедува сеопфатен асортиман на производи, покривајќи ги приклучоците за главното коло, приклучоците за помошни кола, механизмите за работа, носачите на собирниците, адаптери за дистрибуција на електрична енергија, сериите за мерење и прикажување и други серии, со повеќе од 1.000 типови производи. Овие производи ги имаат предностите на висок квалитет, модуларен дизајн и силна компатибилност и широко се користат во електроенергетските системи, индустриската автоматизација, градежништвото на електротехниката и други области.

   Изборот на нисконапонската галантерија на Richge не само што обезбедува пристап до производи со висок квалитет, туку и обезбедува професионална техничка поддршка и сеопфатни услуги по продажбата, нудејќи сигурна заштита за вашиот електроенергетски систем.

   За повеќе информации за производот, посетете ја официјалната веб-страница на Richge или контактирајте со нашиот тим за продажба.

VIII.PDF

/upload/7773/file/20251021/--------------------------574987.pdf
