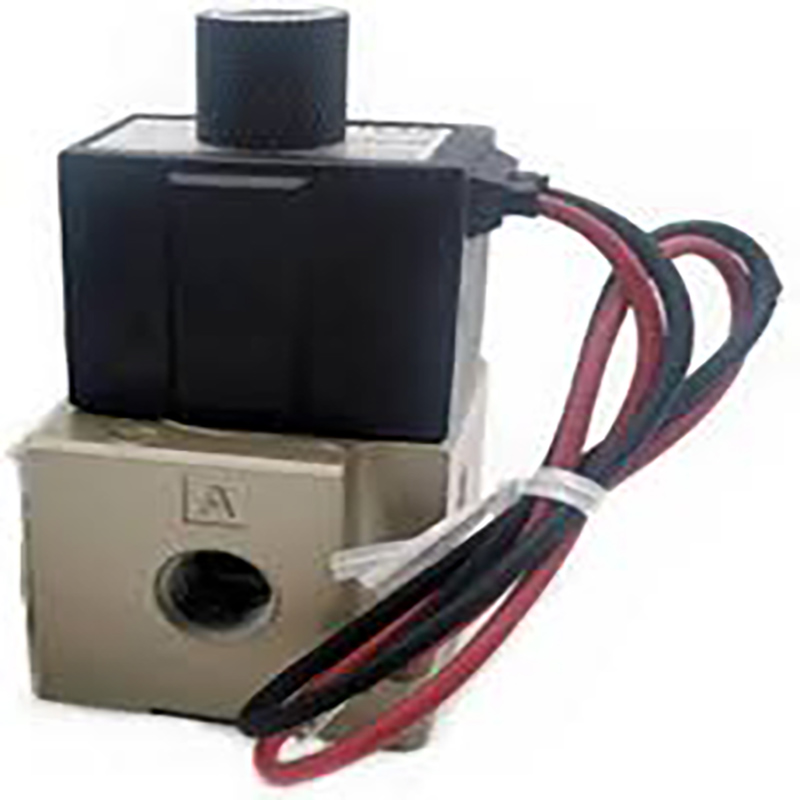

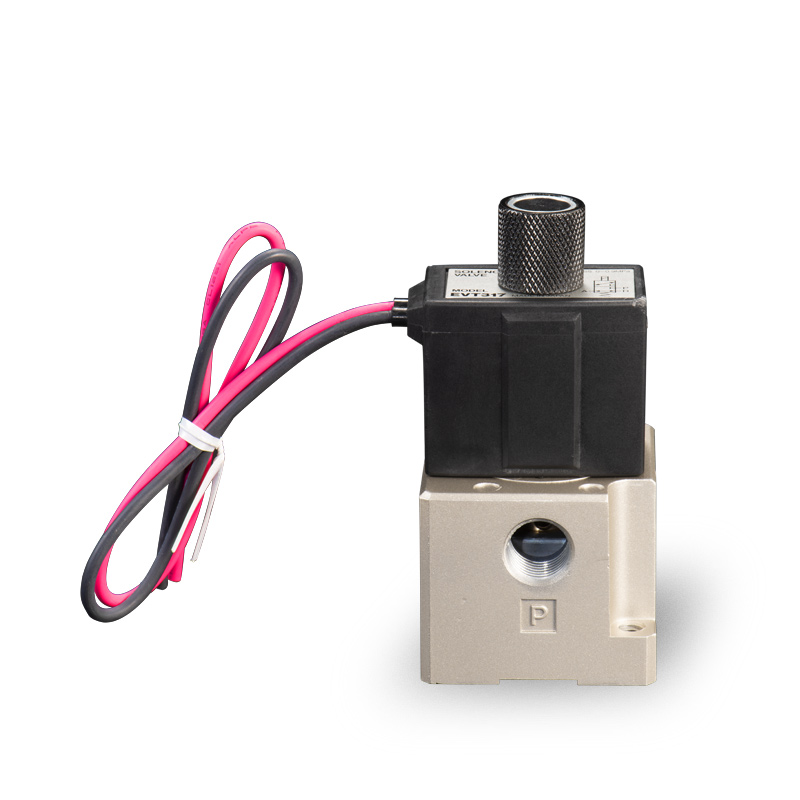

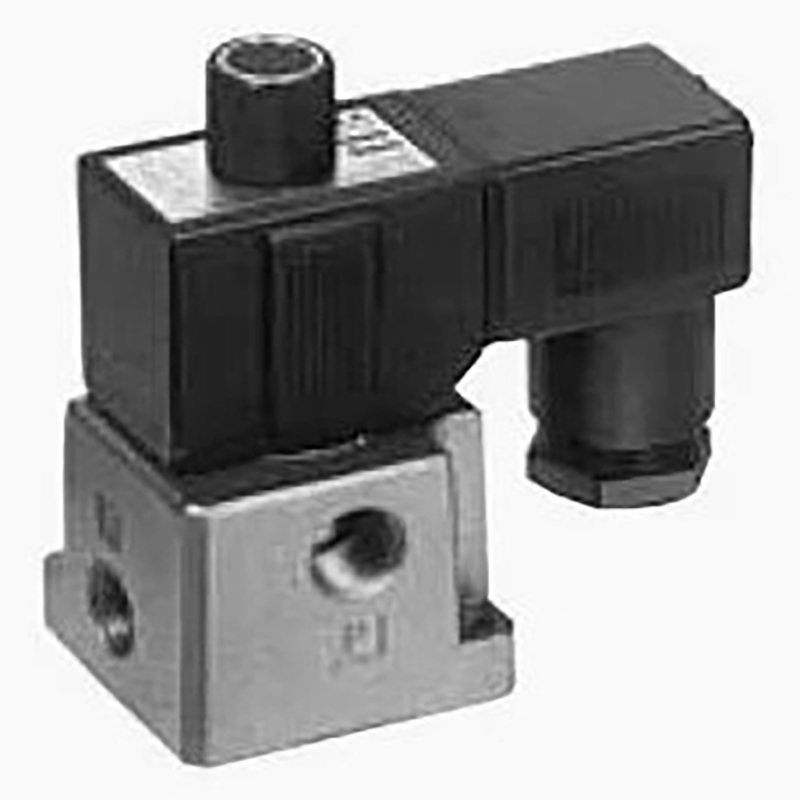

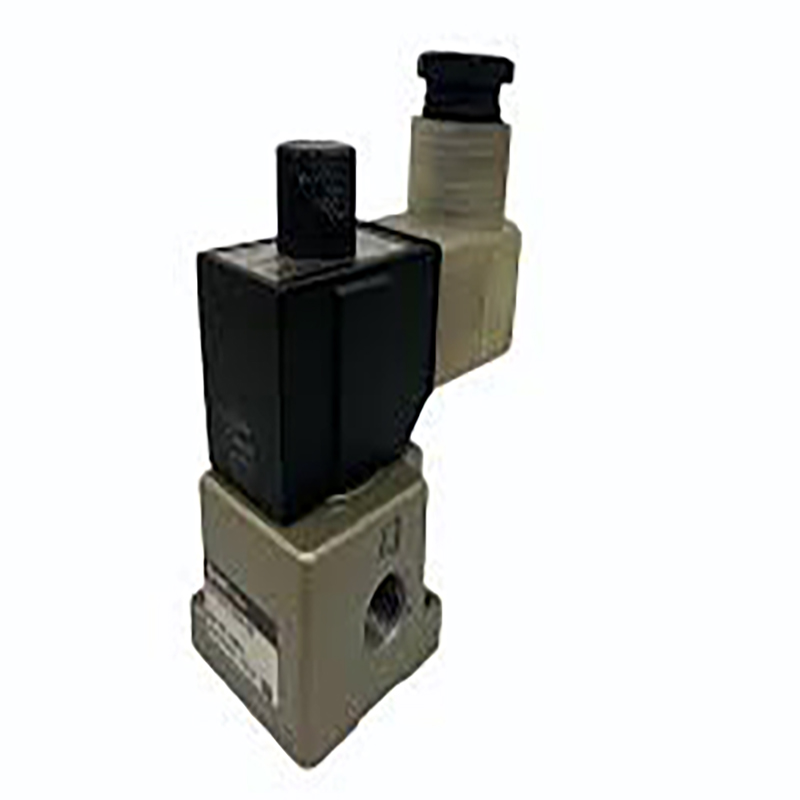

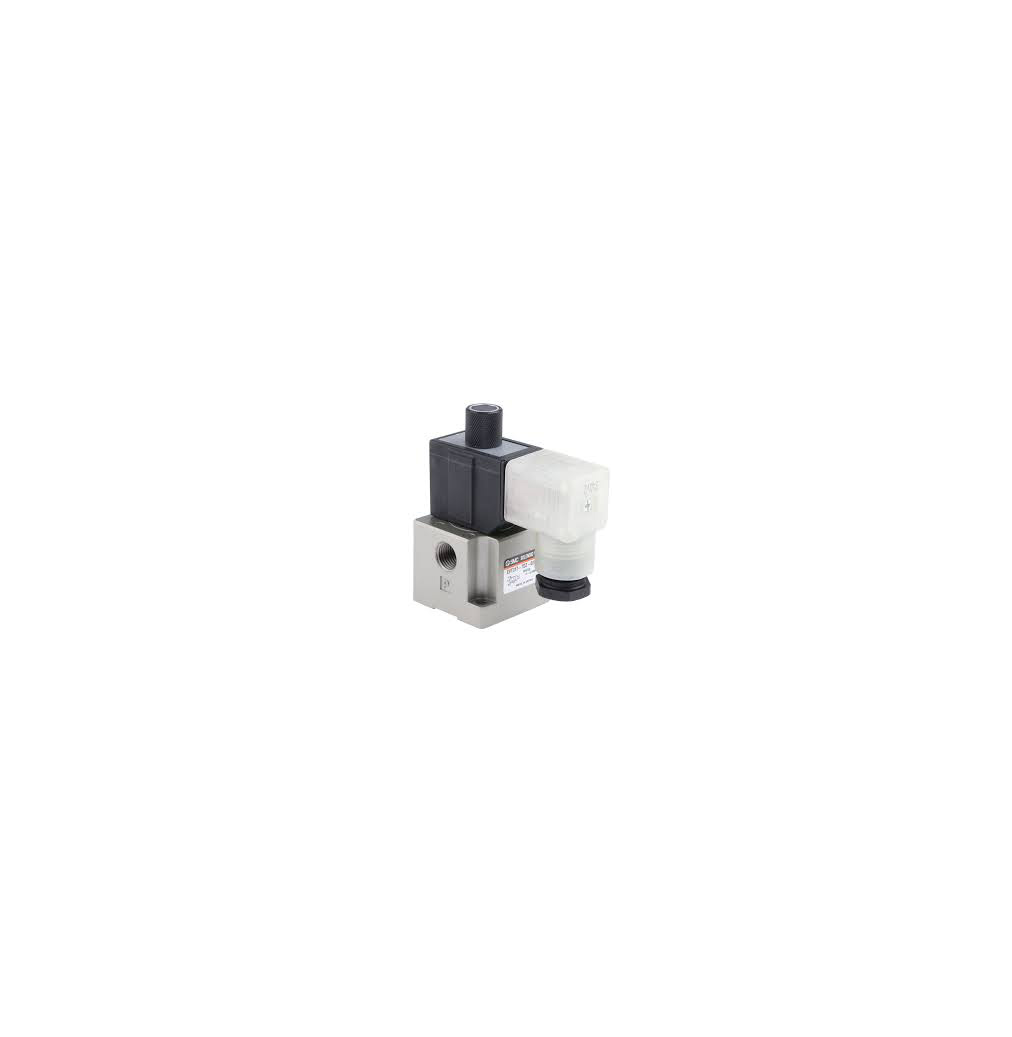

Електромагнетниот вентил со 3 приклучоци од серијата VT317 – Тип на директен поп

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Серијата VT317 е електромагнетниот вентил со 3 порти со директно дејство, со еластична заптивна структура според SOLH стандардот. Развиен за кола за компримиран воздух и инертен гас, овозможува вклучување-исклучување на колото за воздух, прекинување и контрола на издувните гасови. Поддржувајќи го стартувањето со нулти притисок и функционирањето со позитивен притисок и вакуум, овој компактен општ прекинувачки вентил со висок проток одговара на работните услови за висок циклус на различна автоматизирана опрема.

Основни клучни карактеристики

     --Директна конструкција на Poppet со стартување со нула притисок Нема минимален пилот притисок потребен за работа. Стабилни перформанси низ целосен опсег на позитивен притисок 0–0,9 MPa; вакуумската варијанта поддржува притисок до -101,2 kPa, приспособлива за работни средини со низок притисок, вакуум и среден висок притисок.

     --6 функции Интегрирани во еден вентил, флексибилно префрлување на цевки6 режими на работа што се преклопуваат, вклучувајќи нормално затворено (NC), нормално отворено (НЕ), делител на проток и вентил за избирање. Единечната единица ги задоволува различните барања за пневматско коло со извонредна флексибилност на конфигурацијата.

     --Компактно тело со супериорен капацитет на проток Мини целокупна димензија: 45×89,5×45 mm; коефициент на проток C=2,6 dm³/(s·bar). Брз одговор во рок од ≤30 ms и максимална фреквенција на префрлување до 10 Hz, совршено погодна за префрлување на воздушни патишта со голема брзина.

     --Еластична заптивка и дизајн без подмачкувањеПремиумските еластични компоненти за заптивање обезбедуваат сигурна затегнатост и продолжен работен век. Работата без подмачкување ги одржува чистите и еколошките кола за гас додека ги намалува трошоците за рутинско одржување.

 Вграденото отфрлање на рачното незаклучување за лесно пуштање во употреба Стандардното рачно копче кое не се заклучува го олеснува отстранувањето грешки на лице место, проверката на опремата и рачното префрлување во итни случаи, поедноставувајќи ги процедурите за инсталација и одржување.

     --Монтабилна и силна компатибилност на колектор Поддржува наредено склопување на колектор и одговара на стандардните островски системи на вентили, идеални за централизирана пневматска контрола и интегрирани јамки со повеќе вентили.

Целосни технички спецификации

     -- Распоред на порта: 3-порти

     --Оперативна структура: Тип на попет со директно дејство

     -- Тип на заптивка: Еластична гумена заптивка

     -- Применлив медиум: компримиран воздух, инертен гас

     --Работен притисок: 0–0,9 MPa; Вакуумски модел: -101,2 kPa ~ 0,1 MPa

     --Притисок на доказ: 1,5 MPa

     --Амбиентална температура: -10℃ ~ +50℃

     --Време на одговор: ≤ 30 ms

     -- Максимална оперативна фреквенција: 10 Hz

     --Барање за подмачкување: Без подмачкување

     --Рачно ракување: Рачно прескокнување без заклучување

     --Големина на конец на порта: Rc 1/4 (02)

     -- Изборен напон на серпентина: DC12V / DC24V, AC110V / AC220V и приспособени напони

     --Класа на заштита: структура отпорна на прашина4. Типични сценарија за примена · Пневматски контролни јамки за автоматизирани линии за склопување, роботски краци и прицврстувачки тела

     -- Системи за дување воздух, испуштање течност и вакуумска адсорпција

     -- Машини за пакување, печатење, текстил, дрво и преработка на храна

     --Опрема која бара стартување со нула притисок, вакуумска компатибилност, високофреквентно возење велосипед и компактен простор за инсталација

     -- Централизирани вентилски острови и колекторски интегрирани пневматски контролни кола

Резиме на една реченица

     SOLH VT317 електромагнетниот вентил со директно дејство со 3 порти се одликува со стартување со нула притисок, целосна вакуумска компатибилност, шест преклопни функции, компактни перформанси со висок проток и работа без одржување, што служи како рентабилен универзален вентил за вклучување-исклучување и контрола на сите автоматизирани пневматски кола.
