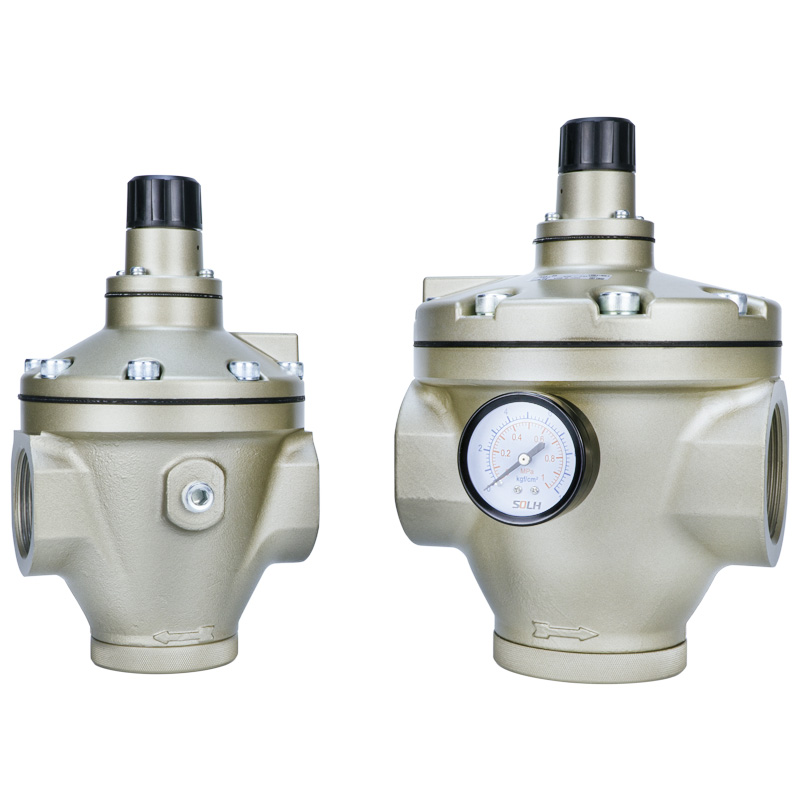

Регулатор на притисок со пилотска работа од серијата AR (SOLH од Richge Technology)

Бренд:SOLH од Richge Technology (睿其格科技)

Позиционирање на производот

     Регулаторите со пилот управување на SOLH AR ги покриваат целосните модели AR425/435/625/635/825/835/925/935. Усвојувајќи ја внатрешната пилотска релјефна структура, оваа серија е насочена кон главни воздушни цевководи со среден висок притисок, голем проток, долги растојанија и висока прецизност. Во споредба со стандардните регулатори со директно дејство, тој обезбедува супериорна регулативна прецизност, поголема пропусност и посилни перформанси против флуктуации на притисокот.

Структура и принцип на работа

     Структура: Внатрешен пилотски релјефен тип со постојано испуштање пилот воздух

     1. Влезниот компримиран воздух се дели на главниот канал на проток и на независното контролно коло на пилотот.

     2. Воздушниот притисок на пилотот ја турка дијафрагмата за да го прилагоди отворот на главната макара за стабилен излезен притисок.

     3. Вградената функција за ослободување автоматски го исцрпува вишокот секундарен притисок за да се одржи постојан притисок на излезот.

     4. Постојаниот проток на воздух со околу 5 L/min обезбедува ултра брз одговор и извонредна прецизност на регулирањето.

Клучни карактеристики на производот

     1. Оценка за голем проток и висок притисок

     Максималниот работен притисок достигнува 1,0 MPa со отпорен притисок од 1,5 MPa. Големините на пристаништата се движат од 1/4" до 2", совршено одговараат на главните фабрички линии на багажникот и централизираните системи за снабдување со воздух.

     2. Ултра-висока прецизност на регулирање

     Хистереза ​​≤0,02 MPa и повторливост ≤0,01 MPa. Излезниот притисок останува стабилен дури и при остри промени на влезниот притисок или моментален наплив на проток.

     3. Двоен опсег на притисок во едно идентично тело

     3.1 Суфикс 25 модел: 0.05–0.83 MPa за општи индустриски апликации под висок притисок

     3.2 Суфикс 35 модел: 0.02–0.20 MPa за сценарија за прецизна контрола на низок притисок

     4.Интегрирано автоматско ослободување од прекумерен притисок

     Не е потребен дополнителен надворешен вентил за ослободување. Вградената релјефна структура го стабилизира излезниот притисок и го спречува влијанието на притисокот врз пневматските компоненти низводно.

     5.Стабилна конструкција погодна за одржување

     Работната температура се движи од -5℃ до +60℃. Телото од леано алуминиумска легура поддржува работа без подмачкување и произволна ориентација на монтирање.

Табела за модел и спецификации

Општи технички параметри

     1. Применлив медиум: Сув или подмачкан компримиран воздух

     2. Максимален влезен притисок: 1,0 MPa

     3. Постојана потрошувачка на крвавење: прибл. 5 L/min (ANR)

     4. Стандардна порта за мерач: нишка 1/4".

     5. Тип на структура: Внатрешен пилот, релјефен дизајн со постојано крварење

Типични апликации

     1. Фабрички главни воздушни цевководи и централизирани станици за снабдување со воздух

     2. Опрема со голем проток опремена со цилиндри со големи отвори, воздушни мотори, уреди за дување и сушење воздух

     3. Прецизна пневматска контрола: тела за тестирање, опрема за позиционирање, контрола на напнатоста и хидраулични преси

     4. Цевководи со голема флуктуација на притисокот и пренос на воздух на долги растојанија

     5. Двостепени системи за намалување на притисокот од резервоари за воздух под висок притисок до опрема за производство со среден притисок

Основно резиме

     AR пилот серијата интегрира внатрешна релјефна пилот-структура, голем капацитет на проток, висока прецизност, двоен опсег на притисок што може да се избере и функција за постојано автоматско крварење. Служи како оптимално решение за регулирање на притисокот за главните воздушни стебла, опремата со висок проток и високопрецизните пневматски кола со висок притисок.

Споредба на избор: Директен AR / Пилот AR / VEX1

     1. AR со директно дејство (AR20~60): Мал проток, економична цена, стандардна регулациона точност за кола со мали разграноци

     2. Пилот AR (AR425~935): Проток од среден до голем, висока прецизност, наменет за фабрички главни воздушни цевководи

     3. Серија VEX1: Ултра голема пропусност, дизајн на издувните гасови со 3 порти, повеќестепено прилагодување на притисокот и извонредно брзо ослободување
