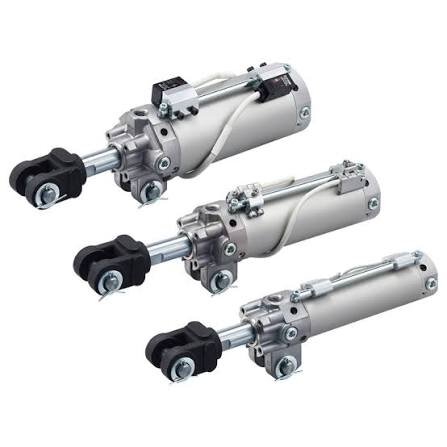

Цилиндар за стегач од серијата CKG1 (CKP1) | Тешки цилиндар монтиран на прачка со антимагнетни прекинувачи

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни разлики

     Серијата SOLH CKG1/CKP1 се тешки цилиндри за стегање монтирани на прачка, специјално дизајнирани за заварување и средини со силни магнетни пречки. Достапна во големини на отвори φ40/50/63mm со стандардни потези кои се движат од 50mm до 200mm, оваа серија е опремена со оригинални магнетни прекинувачи против силно магнетно поле кои поддржуваат монтирање во 3 насоки. Со компактна лесна структура, стабилна работа при интензивни магнетни пречки, голема сила на стегање и прилагодлива брзина на движење, тој е совршено применлив за тела за лачно заварување/заварување на место, фиксирање на машински алат и автоматизирани станици за стегање со тешки товари. Серијата е поделена на два модели: CKG1 со стандардни вградени магнетни прстени и CKP1 со вградени магнетни прстени со висока моќност за различни антимагнетни барања.

1.1 Серија функционална поделба

     • CKG1 (стандарден магнетен прстен): Одговара со антимагнетни прекинувачи D-P3DWA / D-P4DW. Погоден за обични силни магнетни опкружувања и сценарија со лачно заварување отпорни на прскање. Изборни шифри отпорни на прскање: -XC88 / -XC89 / -XC91, кои обезбедуваат ефективни и стабилни перформанси против пречки за конвенционалните станици за заварување.

    • CKP1 (магнетен прстен со висока моќност): Опремен со подобрени вградени силни магнетни прстени и компатибилен со висококвалитетни антимагнетни прекинувачи D-P79WSE / D-P74L / Z. Обезбедува посилна способност за антимагнетни пречки и постабилна индукција на сигналот, идеални за работни услови за заварување со високо магнетно поле и висока фреквенција.

1.2 Единствена структура монтирана на прачка

     Рачката за монтирање на магнетниот прекинувач е интегрално дизајнирана на страната на клипната шипка, поддржувајќи инсталација во 3 насоки (горе / лево / десно). Вградениот распоред ги избегнува пречки во тела и механички судир, обезбедувајќи флексибилни жици и стабилно откривање на сигналот во компактните распореди на тела за заварување.

1.3 Компактна надградба и заменлив дизајн

     Оптимизираната структура на телото на цилиндарот ја скратува вкупната должина за 7mm за моделот CKP1-40, со намалување на вкупната тежина од 7%. Моделот φ63-150 mm тежи само 1,82 кг. Целосно заменливи димензии на инсталацијата со традиционалната стар тип на CK1 серија, реализирајќи директна замена и надградба без промена на конструкциите на прицврстувачите.

1.4 Тешки и издржливи перформанси

     Усвојува двонасочна контролирана структура со двојно дејство со стандарден воздушен тампон со двоен крај за стабилно движење на стегање и ослободување. Клипната шипка е подложена на тврда обработка на хромирање, а телото на цилиндерот прифаќа тврд процес на елоксирање, остварувајќи одлична отпорност на абење и отпорност на удар. Дизајнот без масло се прилагодува на чисти средини и тешки работни услови при заварување со мало одржување.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Примери за типични модели: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Примери за стандарден редослед

     • Стандардна магнетна конфигурација CKG1: CKG1A63-50YZ-P4DWL (стандарден магнетен прстен, широчина на окото 16,5мм, отвор φ63, удар од 50мм, монтиран на прачка, со P4DWL антимагнетен прекинувач)

     • CKP1 магнетна конфигурација со висока моќност: CKP1B40-75Z-P79WSE (магнетен прстен со висока моќност, широчина на око со тешка тежина, 19,5 mm, отвор φ40, удар од 75 mm, монтиран на прачка, со висококвалитетен антимагнетен прекинувач P79WSE)

3. Општи технички параметри (20℃, 0,5MPa стандардна состојба)

  3.1 Основни спецификации

     • Режим на работа: Двонасочно (двонасочно контролирано стегање / отпуштање)

     • Опсег на работен притисок: 0,05~1,0MPa; Доказ притисок: 1,5MPa

     • Температура на околината: -10℃~60℃ (со магнетен прекинувач); -10℃~70℃ (без прекинувач)

     • Работна брзина на клипот: 50~300mm/s (регулација на брзината на навојот, тело на цилиндарот што не е испакнати)

     • Баферски режим: Стандарден двоен тампон за воздух; опционален зајакнат двоен воздушен бафер (-X1515)

     • Режим на подмачкување: Работа без масло

     • Карактеристика на магнетски прекинувач: Професионален дизајн против силно магнетно поле, ексклузивна инсталација монтирана на прачка во 3 насоки

3.2 Теоретска сила на стегање (Единица: kN @0.5MPa)

3.3 Тежина на производот (Единица: kg @ 100 mm удар)

4. Анти-силно совпаѓање со магнетни прекинувачи (основна предност на типот монтиран на прачка)

     Инсталација и еколошки предности: Интегрираната структура на шипката на прекинувачот поддржува произволна инсталација во 3 насоки, ефикасно избегнувајќи акумулација на згура од заварување и механички пречки за прицврстување. Соодветните прекинувачи прифаќаат професионален дизајн отпорен на прскање и прашина, целосно прилагодувајќи се на суровите и сложени работни средини за заварување со стабилен и сигурен излез на сигналот.

5. Типични сценарија за примена

     • Станици за тела за заварување: Специјализиран за лачно заварување и стегање на работното парче со заварување на место, позиционирање отпорно на прскање и фиксирање на алатот за заварување. Професионалниот антимагнетен и анти-прскање дизајн ги решава проблемите со поместување на сигналот и дефект при заварување на силни магнетни средини.

     • Машински алати и машински центар: Се применува за фиксирање на работните парчиња со тежок товар, стегање на мувла и прецизно позиционирање со краток удар. Високата сила на стегање и одличниот капацитет против отклонување обезбедуваат стабилна толеранција на обработка.

     • Автоматски тешки станици: Погоден за тешко стегање на палети, ограничување на преносот и позиционирање на механизмот за превртување. Обезбедува постојано и стабилно циклично дејство со силна отпорност на пречки во околината.

     • Работни области со силно магнетно поле: Совршен за станици усогласени со електромагнети, стегање во близина на високофреквентни мотори и позиционирање во зони со силни магнетни пречки. Посебните антимагнетни прекинувачи гарантираат 100% сигурни сигнали за позиција.

6. Брза споредба на серијата CKG1 vs CKP1

7. Водич за брз избор во 3 чекори

   1. Избор на големина на дупката: Изберете ја големината на отворот врз основа на вистинското оптоварување на стегање. Следете го правилото: теоретска сила на стегање ≥ вистинско оптоварување × 1,5 безбедносен фактор. φ40 за мало оптоварување, φ50 за средно оптоварување, φ63 за тешки работни услови на оптоварување.

   2. Избор на мозочен удар: Стандардниот удар се движи од 50 mm до 200 mm. Резервирајте дополнителна маргина на удар од 5~10 mm според висината на работното парче за да спречите механички пречки за време на дејството на стегање.

   3. Усогласување на конфигурацијата

￮ Магнетен прстен и прекинувач: Изберете CKG1 + P4DW за обични средини за заварување; изберете CKP1 + P79WSE за станици за заварување со висока фреквенција и високи пречки.

￮ Спецификација за ширина на очите: C=12,5mm за тесен простор за инсталација; A=16,5mm за стандардна општа употреба; B=19,5mm за сценарија за стегање на тешки товари.

Резиме на една реченица

     Цилиндрите со тешки стеги монтирани на прачка од серијата SOLH CKG1/CKP1 се професионални антимагнетни пневматски решенија за индустрии за заварување, со инсталација на прекинувач во 3 насоки, работа без масло, стандарден тампон за воздух и заменлива големина на инсталацијата. CKG1 обезбедува ефективни анти-AC магнетни перформанси, додека надградениот CKP1 обезбедува супериорна способност против пречки со AC/DC, и двете идеални за стабилно тешко стегање во сложени силни магнетни и заварувачки средини.
