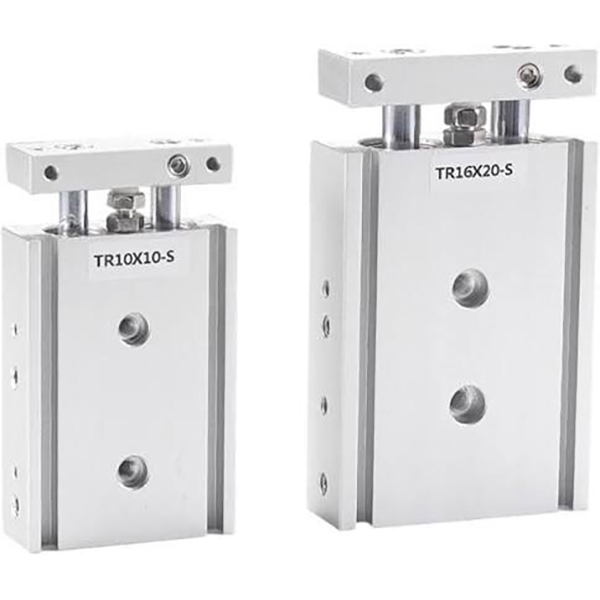

Цилиндар со две вратило од серијата TR | JIS Стандарден цилиндар со двојна прачка со висока цврстина

Марка: SOLH од Richge Technology

Преглед на производот и основна структура

     Серијата SOLH TR е стандарден цилиндар со две вратило на JIS со единечна клипна структура со двојна прачка и водечка структура со лежиште (двоен цилиндар без двоклип). Се карактеризира со ултра висока цврстина, одлични перформанси против торзија и силна отпорност на странично оптоварување, поддржува флексибилно монтирање од 3 страни и прецизно прилагодување на ударот. Дизајниран за барања за водење со висока прецизност, овој цилиндар е широко користен во автоматизирани процеси како што се прецизно позиционирање, притискање на работното парче, пренос на материјал и блокирање на работното парче, служејќи како сигурно решение за водење на тешки товари за стандардни станици за автоматизација.

1. Основни структурни предности

• Структура на синхрони двојни прачки со висока ригидност: Опремен со еден клип и две паралелни крути клипни шипки, усогласени со продолжени грмушки за лежиште на лизгачот. Дизајнот за синхроно возење со двојна прачка постигнува работа со нулта девијација со точност против ротација од ±0,1°~±0,2°, ефикасно елиминирајќи го нишањето на шипката и обезбедувајќи стабилно линеарно движење.

• Прилагодливо баферирање и фино подесување на удар: Вградената предна прилагодлива гумена подлога против судир поддржува прецизно дотерување на ударот и меко тампонирање, соработувајќи со задниот фиксиран тампон за да се намали ударот при работа, вибрациите и бучавата, приспособувајќи се на честите работни услови за реципроцитет.

• Флексибилен дизајн за монтирање и цевки: Резервираните дупки за монтирање на долните, горните и страничните површини реализираат флексибилна инсталација во 3 насоки. Изборниот распоред на цевки со две страни го оптимизира распоредот на воздушните кола за различни структури на опрема. Стандардните жлебови на страничните прекинувачи овозможуваат директна инсталација на магнетниот прекинувач без дополнителни држачи.

• Стандардна магнетна конфигурација: Вградениот магнетен прстен (S наставка) е достапен за откривање на позицијата на ударот; Немагнетната верзија е опционална за специјални сценарија чувствителни на пречки за да се исполнат различните функционални барања.

2. Клучна разлика наспроти серијата CXS / CXSJ

• TR серија: Структура со двојна прачка со еден клип со стандарден излез на потисок со еден цилиндар, поголема вкупна цврстина и супериорни перформанси против отклонување при тешки оптоварувања, идеални за сценарија за насочување со голема цврстина и долг удар.

• Серија CXS / CXSJ: Структура со двојна шипка со двоен клип со двоен излез на потисок, со помало триење и помазно работење со голема брзина, посоодветна за работни услови за кревање и ставање со голема брзина и брзи работни услови со краток удар.

Класификација на основни под-серијали (тип на прачка и стил на монтирање)

Серијата TR опфаќа три основни под-модели, целосно покривајќи ги стандардните универзални, билатерални синхрони и ултра-компактни сценарија за инсталација за да одговараат на барањата за распоред на разновидна автоматизација.

Целосни правила за именување на моделот

Пример за модел: TR20×50S

1. Дефиниција на код за именување

1. Код на серијата: TR (стандардна единечна прачка) / TRW (двојна шипка) / TRJ (компактен тип)

2. Големина на дупката: 6 / 10 / 16 / 20 / 25 / 32 mm (целосен стандарден опсег на отвори за JIS)

3. Стандарден мозочен удар: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (максимален удар: 200 mm)

4. Конфигурација на магнетен прстен: S = вграден магнетен прстен (можност за монтирање на магнетен прекинувач, стандарден стандард); Нема S = немагнетен тип (специјално прилагоден, ретко се користи)

5. Тип на конец на порта: Стандардна PT (Rc) нишка; изборна нишка G (наставка G) / нишка NPT (наставка T)

6. Магнетен прекинувач: опционални D-M9B, D-A93, CS1-J, CS1-G и други универзални модели, директно инсталирани на страничните резервирани жлебови без загради

Општи стандардни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, сув воздух)

• Режим на работа: Возење со еден клип со двојно дејство

• Опсег на работен притисок: 0,15 ~ 1,0 MPa (дупнатина φ6: 0,2 ~ 1,0 MPa)

• Доказ притисок: 1,5 MPa

• Температура на околината: -20℃~70℃ (работна средина без мраз)

• Работна брзина: 30~500 mm/s

• Точност против ротација: ±0,1° (дупнатина ≥16mm, висока прецизност); ±0,2° (φ6/φ10 мали отвори)

• Баферски режим: Предна прилагодлива гумена подлога против судир + заден фиксен гумен тампон (без опција за воздушен бафер)

• Големина на порта за цевки

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Монтирање и цевки: 3-страна монтажа (долу / горе / странично), опционален распоред на цевки од две страни за флексибилно прилагодување на распоредот

Теоретски податоци за потисок и затегнување (@0,5 MPa, единица: N)

Структура со еден клип со стандарден излез на потисок со еден цилиндар, стабилна и сигурна за тешки водни сценарија

Водич за брз избор

1. Побарувачка за потисок и ригидност: Изберете CXS/CXSJ за двоен потисок и задачи за избор и место со голема брзина; изберете TR серија за водење со висока цврстина, отпорност на големо оптоварување и стабилна работа со долг удар.

2. Адаптација на простор за инсталација: Претпочитајте CXSJ за ултра компактен тесен простор, CXS за конвенционален компактен простор и TR за стандарден простор и сценарија со тешки оптоварувања со долг удар.

3. Избор на тип на прачка: Прифатете ја стандардната TR шипка со еден крај за еднонасочно линеарно движење; изберете TRW double through прачка за билатерално монтирање и двонасочно синхроно дејство.

4. Конфигурација за откривање позиционирање: Изберете суфикс S со вграден магнетен прстен (TRxx×xxS) ако е потребно откривање на позицијата на ударот.

Резиме на една реченица

     Стандардниот цилиндар со две вратило од серијата SOLH TR обезбедува висока цврстина, прецизни перформанси против ротација и силна отпорност на странично оптоварување, со достапни различни типови на прачки и компактни верзии, што е најпосакуваното решение за автоматско позиционирање и пренесување станици со висока прецизност на водење, долг удар и тежок товар.
