Цилиндар без шипки со магнетна спојка од серијата CY1 | Класичен економски основен модел

Марка: SOLH од Richge Technology

CY1S
CY1L

Преглед на производот

     Серијата SOLH CY1 е класичен и економичен цилиндар за магнетна спојка без прачка, кој служи како основен претходник на надградената серија CY3. Усвојува бесконтактна магнетна синхрона структура на возење, каде што внатрешниот клип и надворешната лизгачка маса се движат истовремено преку силна магнетна сила. Одликувајќи се со целосно затворена работа со нула истекување, компактна структура и економични перформанси, тој е посветен на апликации за линеарно возење со лесно до средно оптоварување и среден долг удар. Со опсег на отвори од φ6 до φ63 mm, стандарден удар до 1000 mm и максимален продолжен удар од 1500 mm, оваа серија покрива разновидни модели за водење за да ги задоволи барањата за повеќе сценарија, што го прави претпочитан буџетски побудувачки чист квалитет за општи автоматизирани производни линии.

Основно позиционирање и структурни карактеристики

• Погон на магнетна спојка и чисти перформанси со нула истекување: Вградените постојани магнети со висока јачина на клипот и лизгачката маса овозможуваат немеханички синхрон пренос. Целосно затвореното буре со цилиндри го елиминира истекувањето на воздухот и емисијата на прашина, целосно прилагодувајќи се на строгите чисти работни средини во индустријата за електроника, медицинска опрема и преработка на храна.

• Класична основна структура и високи трошоци: Усвојувајќи минималистичка механичка структура со помалку компоненти, серијата CY1 ефикасно ги намалува трошоците за производство и нуди повисока конкурентност на трошоците од надградената серија CY3. Основниот модел CY1B нема интегрирана површина за монтирање и бара држачи за поддршка со двоен крај за инсталација. Опремен со основна конфигурација на прстен отпорен на абење и прстен отпорен на прашина, има минимален работен притисок од 0,18 MPa, со малку пократок работен век, но целосно компетентен за конвенционалните стандардни работни услови.

• Диверзифицирани деривативни модели за целосна покриеност: Комплетната гама на производи опфаќа повеќе типови на водич за да одговараат на различните барања за прецизност и оптоварување:

• CY1B: Основен тип без водечка структура и површина за монтирање, за кои се потребни надворешни водилни шини и држачи со двоен крај.

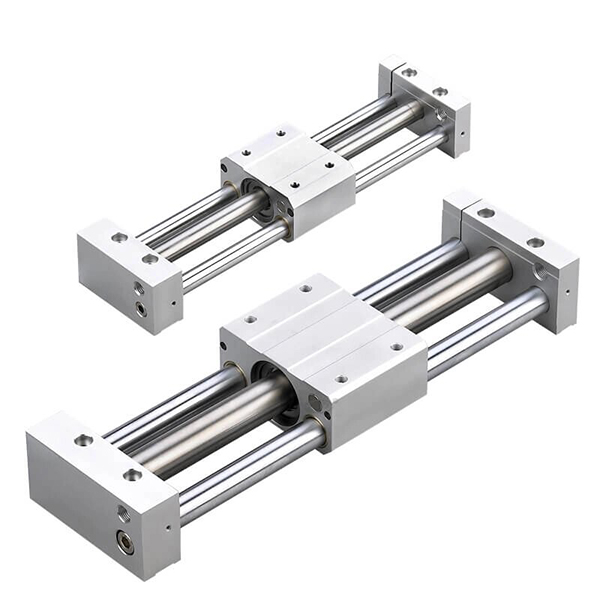

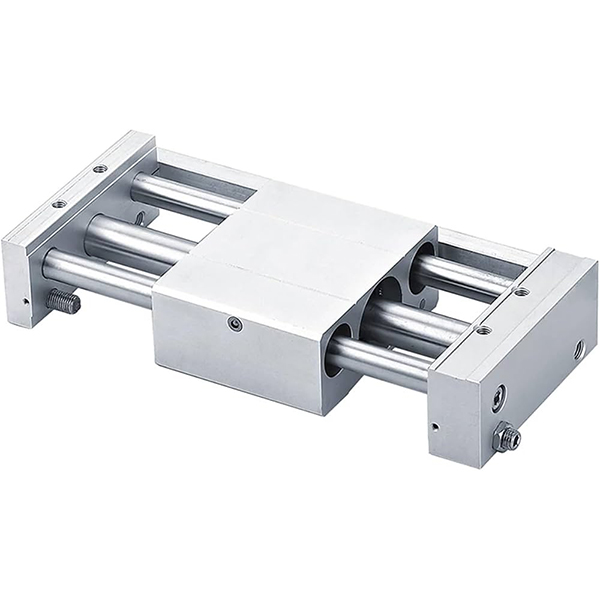

• CY1S: Тип на водилка за лизгање со вграден лежиште за лизгање, поддршка за работа со лесно оптоварување без надворешни водилки.

• CY1L: Тип на водилка со топчести лежишта со ултра мазно лизгање и зголемена носивост за стабилно високофреквентно движење.

• CY1H: Високопрецизен тип на водење со одлична прецизност на позиционирање на повторување за сценарија за прецизно пренесување.

• CY1F: тенок тип со низок профил со 29% намалена вкупна висина, совршено прилагоден за простори за инсталација на ултра компактна опрема.


• Стандарден бафер и опционална конфигурација со голема брзина: Стандардните гумени бафери со двоен крај ефикасно го апсорбираат оперативниот удар и ја намалуваат бучавата при работа. Изборните надворешни хидраулични бафери поддржуваат стабилно работење со максимална брзина од 500 mm/s за циклични работни услови со средна и голема брзина.

• Широка компатибилност на магнетни прекинувачи: Резервираните универзални жлебови на прекинувачот на телото на цилиндерот се компатибилни со магнетните прекинувачи од сериите D-M9 и сериите D-A9, овозможувајќи инсталација на произволна положба и флексибилни повратни информации од сигналот за удар.

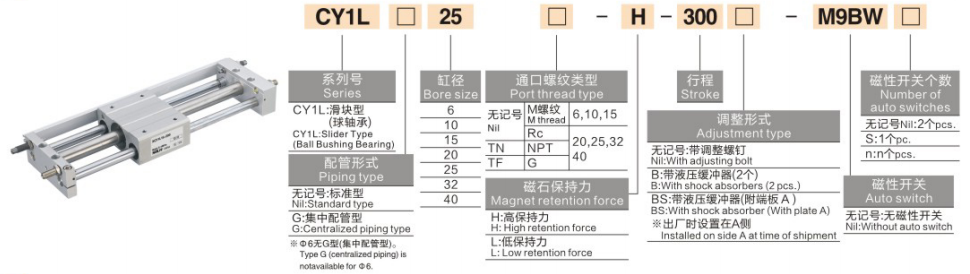

Целосно правило за кодирање на моделот

Примери на модели: CY1B20-500 | CY1S40-800-M9PL

Референтни примери за стандардна нарачка

• CY1B20-500: отвор од 20 mm, удар од 500 mm, основен тип без магнетен прекинувач

• CY1S40-800-M9PL: отвор од 40 mm, удар од 800 mm, тип на водилка за лизгање со магнетен прекинувач за положба

Основни технички спецификации (стандардна состојба 20℃)

1. Основни општи спецификации

• Режим на работа: Безконтактна синхрона трансмисија со магнетна спојка со двојно дејство

• Работна течност: Компримиран воздух (стандард за работа без масло)

• Температура на околината: 5~60℃ (без замрзнување работна средина)

• Опсег на работен притисок: 0,18~0,7MPa; Доказ притисок: 1,05MPa

• Стандардна оперативна брзина: 50~500mm/s

• Баферски режим: Стандарден гумен тампон со двоен крај; опционален надворешен хидрауличен тампон за сценарија со голема брзина

• Магнетна сила на задржување: 49~2450N (прогресивно се зголемува со големината на отворот)

2. Табела со параметри на клучни перформанси (@0,5MPa)

Основни насоки за конфигурација и избор

1. Избор на големина на дупката по оптоварување и потисок

• φ6~φ15 (Micro Light Duty): Погоден за товари ≤2,5 kg, наменет за прецизно пренос на компоненти со краток удар во минијатурна електронска прецизна опрема.

• φ20~φ32 (Општа лесна должност): Соодветен со лесно оптоварување од 4~10kg, идеален за конвенционални операции на туркање и влечење со долг удар (≤1000mm) во општите автоматизирани производни линии.

• φ40~φ63 (средна должност): Применливо за сценарија со средно оптоварување од 16~40kg, совршено приспособено за долготрајно ракување и високофреквентни циклични работни услови во опрема за пакување и логистичка автоматизација.

2. Избор на модел и водечки систем

• CY1B Основен тип: Најисплатлив модел без вградена водечка структура. Надворешните линеарни водилни шини се задолжителни, погодни за буџетски чувствителни проекти и опрема со резервирани водечки структури.

• Тип на водич за слајдови CY1S: Опремен со вграден лизгачки водич за лежиште, не бара надворешни помошни водилки за лесни товари (≤10kg), со едноставна инсталација и широка универзалност.

• Тип на водич за топчест лежиште CY1L: Усвојува високопрецизна структура на топчести лежишта со ултра низок отпор на лизгање и продолжен работен век, специјално дизајниран за циклични работни услови со голема брзина и висока фреквенција.

• CY1H Високопрецизен тип: Конфигуриран со прецизен линеарен механизам за водење, постигнувајќи прецизност на повторено позиционирање до ± 0,02 mm, применливо за сценарија за позиционирање со голема прецизност и пренос на микро растојание.

• CY1F Тип со низок профил: Оптимизирана тенка структура со 29% намалена вкупна висина, што го решава проблемот со ограничениот вертикален простор за инсталација за компактна автоматизирана опрема.

3. Избор на животна средина и функционална конфигурација

• Прилагодување на чистата средина: Дизајнот на бесконтактниот магнетен менувач со нула истекување и прашина ги исполнува хигиенските стандарди за производство; Моделите CY1S и CY1L се претпочитаат за долгорочно работење во чиста просторија.

• Надградба на работната состојба со голема брзина: Опремете со надворешни хидраулични бафери за да го елиминирате крајниот удар, стабилно поддржувајќи континуирана брзина на работа до 500 mm/s.

• Повратни информации за прецизна позиција: Поврзете се со магнетните прекинувачи од серијата D-M9 или од серијата D-A9 за да го реализирате позиционирањето на ударот во повеќе точки и излезот на сигналот во реално време.

Типични сценарија за индустриска примена

• Трансфер на материјал за чиста соба: Структурата за магнетна спојка со нула загадување е широко користена за ракување со материјали на долги растојанија во работилници без прашина за полупроводници и LCD екран, избегнувајќи секундарна контаминација на чисти работни средини.

• Поместување на работното парче линија за пакување: Дизајнот со високи трошоци се прилагодува на долготрајното туркање и влечење на лесни и средно тешки работни парчиња во опремата за пакување храна и фармацевтска опрема, со мала стапка на дефект и едноставно секојдневно одржување.

• Автоматска контрола на вратата на опремата: Компактна структура без прачка заштедува простор за надворешна инсталација, погодна за долготрајно отворање и затворање на заштитните врати на опремата и штитниците од прав.

• Позиционирање на склопната линија со долг удар: Соработува со соодветни водечки модули за да се постигне стабилно прецизно позиционирање во ултра долг удар од 1~1,5 m, задоволувајќи ги барањата за континуирано циклично позиционирање на производните линии.

• Економско алтернативно решение: Идеална замена за намалување на трошоците за сериите CY3 со висока цена во проекти за автоматизација со ограничен буџет, што целосно ги задоволува основните барања за линеарно возење со долги движења.

Споредба на јадрото на серијата CY1 наспроти CY3

Водич за брз избор во три чекори

1. Потврда за големина на дупката: Пресметајте го потребниот потисок врз основа на тежината на оптоварување со безбедносен фактор ≥2. Препорачани правила: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Потврда за тип на модел: Изберете CY1B за ултра низок буџет; CY1S за инсталација без водич со лесно оптоварување; CY1L за работа со голема брзина и висока фреквенција; CY1H за барања за позиционирање со висока прецизност.

3. Потврда за спецификација на мозочен удар: Изберете стандарден удар од 50~1000mm за конвенционална употреба; опционален продолжен удар до 1500 mm за барања за возење на средно долги растојанија.

Резиме на една реченица

     Класичен цилиндар без шипки за магнетна спојка од серијата SOLH CY1 е економичен чист погон со нула истекување со разновидни водечки модели, кој служи како буџетско основно решение за линеарно возење со долги движења за општа автоматизација со лесно оптоварување и опрема за чиста просторија.
