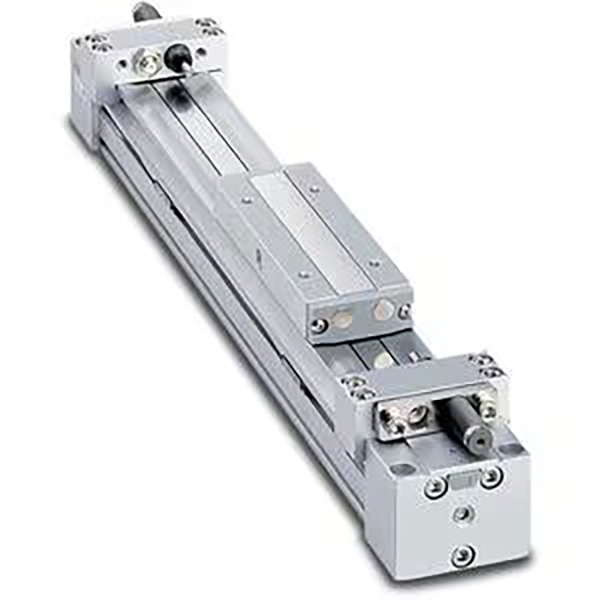

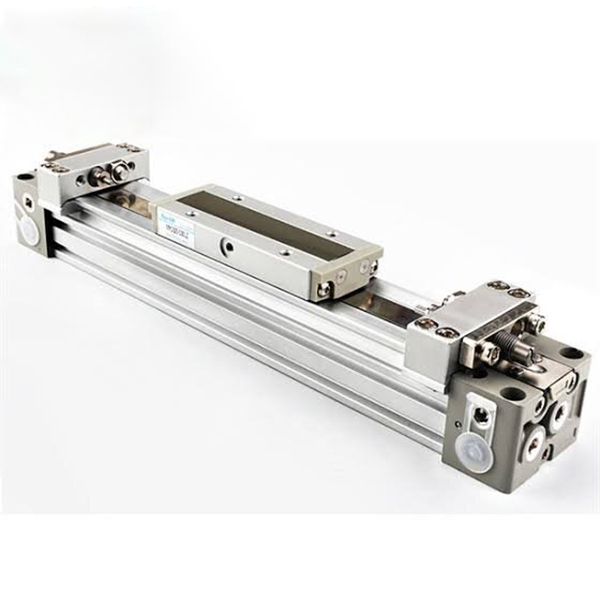

Механички споен цилиндар без прачка од серијата MY1B | Основен тип

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH MY1B е класичен механички споен цилиндар без шипки дизајниран за апликации за линеарно возење со ултра долг удар. Усвојувајќи внатрешен запечатувачки ремен под притисок и надворешна структура отпорна на прав, го елиминира традиционалното продолжување на шипката, постигнувајќи должина на инсталација речиси еднаква на вистинскиот удар и заштедувајќи над 50% простор за инсталација во споредба со конвенционалните цилиндри со шипки. Покривајќи ги големини на отвори од φ10 до φ100 mm и максимален удар од 5000 mm, обезбедува стабилно линеарно движење со средна брзина и средно оптоварување. Тоа е оптимално исплатливо решение за пренос на материјали на долги растојанија, префрлање на станицата и туркање/влечење на работниот дел во опремата за општа автоматизација.

Основно позиционирање и структурни карактеристики

• Дизајн на механички зглобови без прачка: Интегрирана структура на клипот и лизгачката маса без продолжување на клипната шипка. Внатрешниот запечатувачки појас го одржува воздушниот притисок додека надворешниот појас отпорен на прашина обезбедува целосна заштита. Целокупната должина е еднаква на ударот, со што се реализира исклучително голема искористеност на просторот за сценарија со ограничена инсталација.

• Интегрирана табела со слајдови со висока ригидност: Лизгачката маса е цврсто поврзана со клипот, со одлична отпорност на моментот на свиткување. Товарите може директно да се монтираат на лизгачката маса без дополнителни водечки структури за лесни апликации, поедноставувајќи го механичкиот дизајн и склопување.

• Четиринасочно цевководство и лесна надградба: Оптимизираната глава на цилиндерот поддржува цевководи во четири насоки (напред/назад/страна/долу), овозможувајќи прилагодување на насоката на цевководот на лице место за флексибилен распоред. Надградената структура на каросеријата на цилиндрите ја намалува тежината за 17% за моделите φ25/32/40 во споредба со старите верзии, намалувајќи го целокупното оптоварување на опремата.

• Стандардна прилагодлива воздушна перница: Вградените прилагодливи воздушни бафери на двата краја ефикасно го апсорбираат оперативниот удар и го намалуваат шумот при работа за стабилно работење со средна брзина. Надворешните хидраулични бафери се опционални за да се прилагодат на работните услови со голема брзина и тешки товари.

• Без масло и долг работен век: Стандарден дизајн за работа без масло се прилагодува на чисти индустриски средини и општи автоматизирани производни линии. Појасот за заптивање отпорен на абење обезбедува долготрајно работење со ниски трошоци за одржување.

• Лесна инсталација на магнетен прекинувач: Претходно резервираните жлебови за монтирање на предната и спротивната страна на цилиндерот овозможуваат директно предно инсталирање на магнетни прекинувачи од серијата D-M9, овозможувајќи практично откривање на сигналот за положба и флексибилна електрична интеграција.

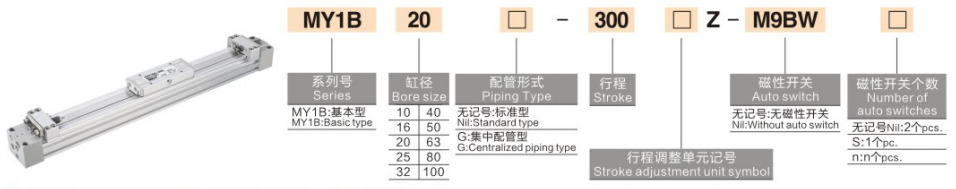

Целосно правило за кодирање на моделот

Примери на модели: MY1B25-500Z | MY1B40-800AZ

Референтни примери за стандардна нарачка

• MY1B25-500Z: отвор од 25 mm, удар од 500 mm, стандардно воздушно перниче со двоен крај

• MY1B40-800AZ: отвор од 40 mm, удар од 800 mm, воздушно перниче + завртки за прилагодување со двоен удар

Основни технички спецификации (стандардна состојба 20℃)

1 Основни општи спецификации

• Режим на работа: Возење со механичко спојување со двојно дејство

• Работна течност: Компримиран воздух (достапна работа без масло)

• Температура на околината: 5~60℃ (без средина за замрзнување)

• Опсег на работен притисок: 0,1~0,8MPa; Доказ притисок: 1,2MPa

• Работна брзина на клипот: 100~1000mm/s (со стандардна воздушна перница); 100~1500 mm/s (со надворешен хидрауличен бафер)

• Толеранција на мозочен удар: ≤1000мм удар: ±1,8мм; 1001~3000мм удар: ±2,8мм

• Баферски режим: Стандардна вградена воздушна перница (Z); опционален надворешен хидрауличен бафер (L/H)

2 Табела со параметри на клучни перформанси (@0,5MPa)

Основни насоки за конфигурација и избор

1 Избор на големина на дупка по оптоварување и потисок

• φ10~φ20 (Light Duty): Применливо за оптоварување ≤8kg и сценарија со микро долг удар (≤1000mm), идеални за електронска опрема и мали автоматизирани преносни уреди.

• φ25~φ40 (Средно-лесна должност): Погоден за 12~30kg средно лесно оптоварување и конвенционална работа со долг удар од 1000~2000mm, широко користен во туркање на склопување и товарење/растовар на материјали.

• φ50~φ63 (средна должност): Соодветен со средно оптоварување од 50~80 кг и пренос на тешки обработливи парчиња, совршено за возење со долги патеки на машински алати и станици за обработка.

• φ80~φ100 (тешки): Дизајниран за тежок товар од 130~200kg, опрема од големи размери и логистичко управување на далечина, приспособувајќи се на високи фреквентни тешки циклични работни услови.

2 Избор на конфигурација на удар и бафер

• Опсег на мозочен удар: Стандардна покривка за мозочен удар 100~2000mm; продолжената спецификација XB11 поддржува ултра долг удар до 5000 mm за посебни барања за возење на долги растојанија.

• Воздушна перница (Z): Стандардна задолжителна конфигурација за работа со средна брзина (≤1000mm/s), ефикасно го намалува ударот на крајот и работниот шум за стабилно циклично движење.

• Хидрауличен пуфер (L/H): Се препорачува за работа со голема брзина (> 1000 mm/s) или услови на големо оптоварување (> 50 kg) за да се постигне ултрастабилно движење и намалување на бучавата.

• Завртка за прилагодување на ударот (A): Опремен за сценарија за кои е потребно прецизно позиционирање на границата (±0,1мм точност), со поддршка на калибрација на фини удари со двоен крај.

3 Инструкции за монтирање и цевки

• Начин на монтирање: Телото на цилиндерот може да се фиксира преку долните или страничните дупки за монтирање; товарите може директно да се инсталираат на интегрираната маса за лизгање без дополнителна водечка структура потребна за лесни апликации.

• Флексибилни 4-насочни цевки: Поддржува префрлување на предните, задните, страничните и долните цевки, овозможувајќи прилагодување на насоката на лице место за да се прилагоди на различните барања за распоред на опремата.

• Инсталација на магнетен прекинувач: Резервирани жлебови за монтирање на две страни компатибилни со прекинувачите од серијата D-M9B/D-M9N, што овозможуваат флексибилни и прецизни повратни информации за позицијата на ударот.

Типични сценарија за индустриска примена

• Трансфер на материјал со ултра долг удар: Идеален за туркање и влечење на долги растојанија од 1~5 m во линии за склопување електронски, храна и пакување, со инсталација што заштедува простор и стабилно работење со голема брзина.

• Опрема Отворање/затворање на вратата и капакот: Применето за возење на каросеријата на вратата со долги движења на големи машински алати и автоматска опрема, со компактна структура и сигурни циклични перформанси.

• Тешко поместување на работното парче: Погоден за долготрајно ракување со тешки обработувани парчиња од 30~200kg во автомобилската и машинската преработувачка индустрија, обезбедувајќи висока цврстина и одлична способност против свиткување моменти.

• Позиционирање и пренесување на склопната линија: Се користи за позиционирање со долг удар и циклично туркање на производните линии, со стандарден дизајн на воздушно перниче за намалување на бучавата и ударот при високофреквентно работење со старт-стоп.

• Прилагодена опрема за автоматизација: Универзално решение за линеарно возење со долг удар за различни нестандардни автоматизирани станици, особено погодни за проекти за автоматизација со ограничен простор и чувствителни на трошоци.

Водич за брз избор во три чекори

• Потврда за големина на дупката: Пресметајте го потребниот потисок врз основа на тежината на оптоварување со безбедносен фактор ≥1,5. Препорачани правила за избор: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100 кг → φ80/100.

• Потврда за спецификација на мозочен удар: Изберете стандарден удар од 100~2000mm за конвенционални барања; изберете XB11 продолжена спецификација за ултра долг удар до 5000 mm.

• Усогласување на функционална конфигурација: Прифатете стандардно воздушно перниче (Z) за работа со средна брзина; надградба на хидрауличен тампон (L/H) за работни услови со голема брзина или тежок товар; додадете ја завртката за прилагодување на ударот (A) за прецизни барања за позиционирање на границата.
