Табела со пневматски слајдови од серијата MXQ | Водич за рециркулирачка топка / Економичен тип

Марка: SOLH од Richge Technology

Преглед на производот

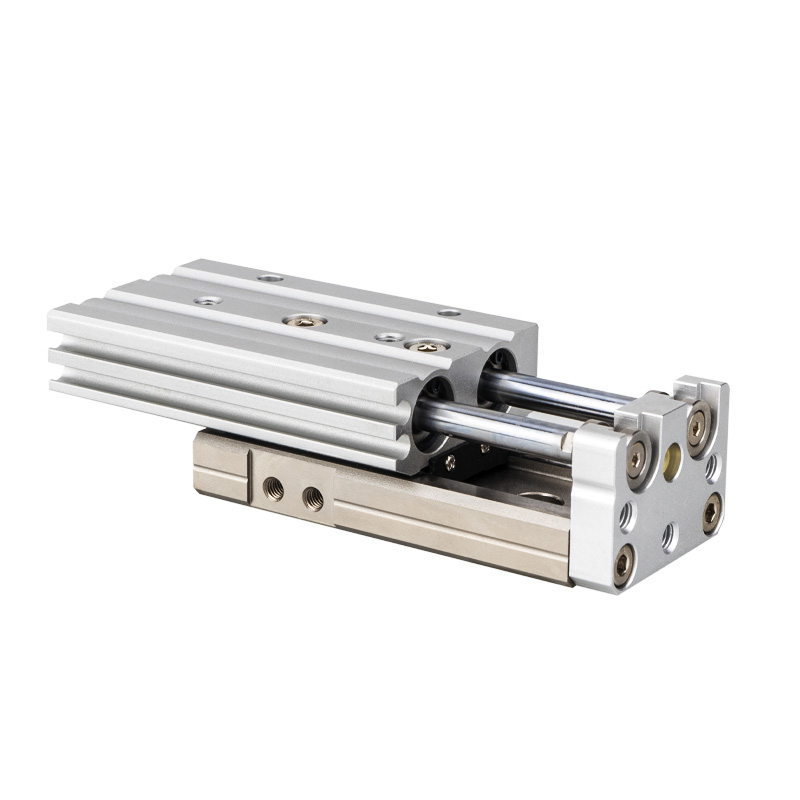

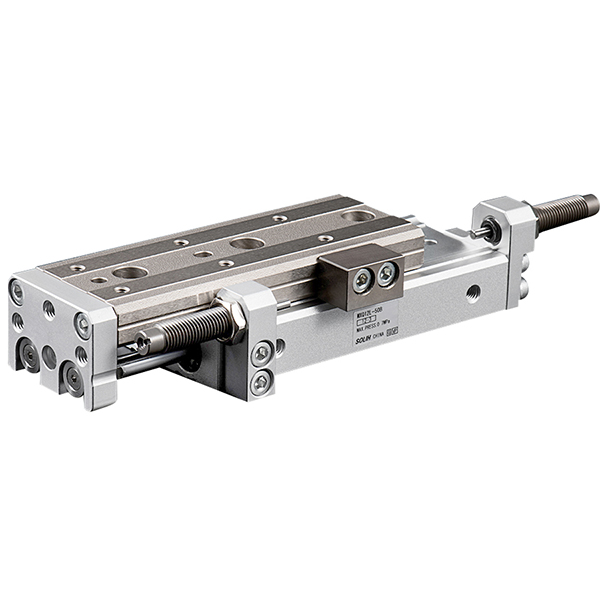

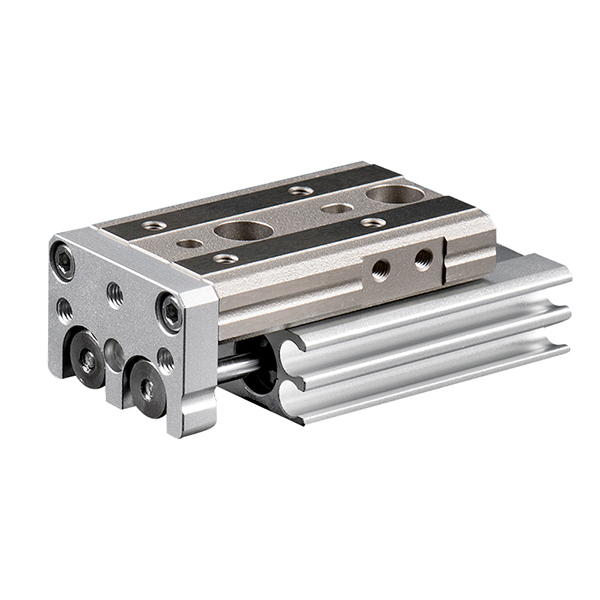

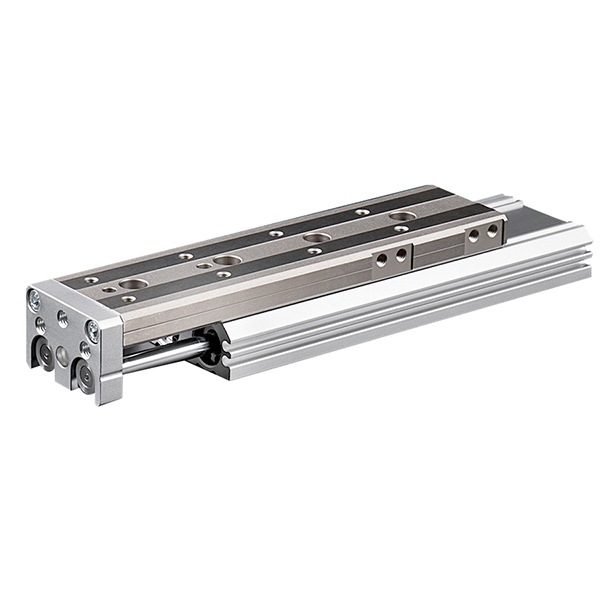

     Серијата SOLH MXQ е економична компактна пневматска лизгачка маса која се одликува со систем за возење со двоен клип и рециркулирачки топчести водилки. Усвојувајќи ултра-тенка и лесна интегрирана структура, таа обезбедува стабилно линеарно движење со средна прецизност со прецизност на повторување од ±0,02 mm. Како исплатлива алтернатива на традиционалната комбинација „цилиндар + надворешен водич“, во голема мера ги намалува трошоците за опремата додека одржува сигурни работни перформанси. Идеален за општо автоматизирано ракување и стандардно прецизно склопување сценарија, тој е преферираното основно линеарно решение за возење за масовно автоматизирани производни линии.

Основна структура и работен принцип

     -- Погон со двојно дејство со двојно клип: Опремен со двоклипна структура која обезбедува двојно поголем потисок на едноцилиндричните лизгалки со иста големина на отворот. Обезбедува синхроно и стабилно линеарно движење со нула замавнување или отклон при високофреквентно циклично работење.

     -- Водич за рециркулација на топката: Усвојува дизајн на водилката со ненатоварена кружна топка, со непречено движење со лесно оптоварување и ниски трошоци за производство. Одржува стабилна прецизност на позиционирање на повторување ± 0,02 mm, целосно исполнувајќи ги барањата за автоматизација со средна прецизност.

     -- Ултра тенко и лесно интегрирано тело: Интегрираната структура на цилиндрите и лизгачката маса е 10% пониска во висина и 22% полесна по тежина од серијата MXS, со што се реализира покомпактен распоред за инсталација за опрема со ограничен простор.

     -- Флексибилно тристрано монтирање: Поддржува долно, странично и аксијално фиксирање во три насоки со претходно поставени отвори за иглички за прецизно позиционирање. Ги поедноставува процедурите за инсталација и позиционирање на лице место, подобрувајќи ја севкупната ефикасност на склопувањето.

     -- Вграден дизајн со магнетна индукција: Стандарден внатрешен магнетен прстен со резервирани странични жлебови за магнетни прекинувачи од сериите D-M9□ и A93. Дизајнот за монтирање со рамна вода ги избегнува структурните пречки и обезбедува повратна информација од сигналот за стабилна положба.

 Целосно правило за кодирање на моделот

   1. Модел Пример: MXQ16-50AS-M9BW

   2. Референтен пример за стандардна нарачка

     -- MXQ20-75A-FR-M9NL: отвор 20 mm, удар 75 mm, подесување на удар со двоен крај, аксијални цевки, PNP магнетен прекинувач со должина на жица 3m

Општи основни технички спецификации

Референтна табела за излезна сила и оптоварување (@0,5MPa, хоризонтална инсталација)

Забелешка: носивоста се намалува со подолг удар и поголема работна брзина; фактор на безбедност ≥2; вертикалното оптоварување бара проверка на дозволениот вртежен момент

Сценарија за апликација и споредба на избор на производи

   1. Приоритетни сценарија за апликација за серијата MXQ

     --  Општо автоматизирано ракување: Совршен за циклично пренесување на мали електронски делови, терминали, пластични компоненти и лесни модуларни тела со стандардни барања за прецизност.

     -- Проекти за автоматизација чувствителни на трошоци: Како исплатлива алтернатива на високопрецизната серија MXS, ги намалува вкупните трошоци за опремата за повеќе од 30% додека одржува стабилни основни перформанси.

     -- Ултра компактен распоред на просторот: Се одликува со помала висина на телото и помала тежина од слајдовите MXS, заштедувајќи вертикален простор за инсталација за висококомпактна автоматска опрема.

     -- Операција со лесно оптоварување со средна прецизност: Идеален за работни услови со побарувачка за позиционирање ±0,02mm и без барања за висока цврстина или отпорност на тежок вртежен момент.

     -- Велосипедизам со краток удар со висока фреквенција: Сигурен за долгорочно повторено работење во краток удар од 10~50 mm, ефикасно заменувајќи ги традиционалните комбинации на разделен цилиндар и надворешни водилки.

   2.MXQ vs MXS vs MXH | Споредба на табела со слајдови на основни SMC

Клучни точки за професионален избор

     -- Поклопување на големината на дупката: Изберете ја соодветната големина на отворот според тежината на работното парче и насоката на инсталација. Контролирајте го хоризонталното оптоварување во рамките на 50% од номиналната вредност и вертикалното оптоварување во рамките на 25% од номиналната вредност за да обезбедите стабилно долгорочно работење.

     -- Избор на мозочен удар и резервација на маргина: Резервирајте маргина на удар од 5~10mm при изборот на модел. Прифатете AS/AT/A додавка за фино прилагодување (0~5mm отсекување) доколку е потребна прецизна калибрација на ударот.

     -- Флексибилен избор за монтирање: Долна монтажа за хоризонтално ракување со материјалот; странична монтажа за странична фиксна инсталација; аксијална монтажа за натрупување на оската Z и склопување на повеќеслојна опрема.

     -- Оптимизација на конфигурација на баферот: Стандарден гумен пуфер за конвенционална работа со мала брзина. Инсталирајте опционален хидрауличен бафер кога работната брзина надминува 300 mm/s или тежината на товарот надминува 5 kg (не е применливо за моделот MXQ6).

     -- Конфигурација за откривање позиција: Компатибилен со магнетни прекинувачи M9B/M9N/A93. Вградените жлебови со двојна страна поддржуваат инсталација со двоен прекинувач за да се реализира прецизниот повратен одговор на сигналот за проширување/повлекување.

Резиме на една реченица

     Економична пневматска лизгачка маса од серијата SOLH MXQ усвојува лесен водич за кружење на топката и интегрирана структура со двоен клип, со ултра лесно тенко тело, ± 0,02 mm стабилна средна прецизност и ниска цена, што служи како најдобра исплатлива замена за традиционалните комбинации за автоматска автоматизација на цилиндри-прецизни водилки и лесни комбинации на цилиндар-претприрачни водилки.
