Серија на пневматски компоненти

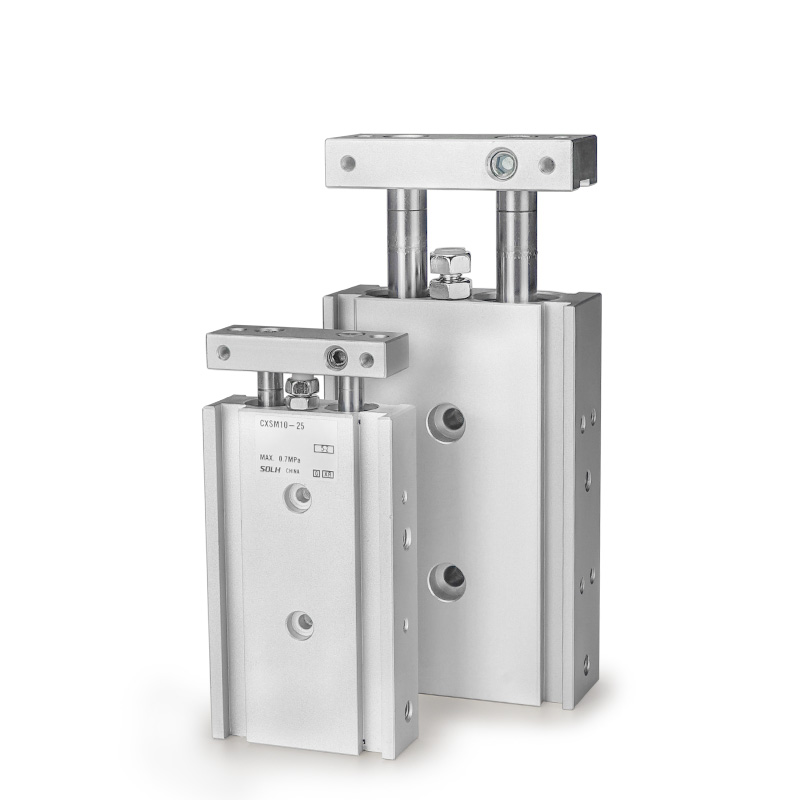

SOLH CXS тенок цилиндар со двојна прачка со висока цврстина е целосно заменлив со оригиналната серија SMC CXS. Конструиран со интегрирани коаксијални двојни клипови и двојни водилки за синхроно активирање, испорачува речиси двојно потисна сила наспроти цилиндрите со еден клип со идентична големина на отворот со стабилна точност против ротација од ±0,1°. Неговата интегрирана водечка структура обезбедува силна отпорност на странични и ексцентрични оптоварувања без надворешни помошни водилки. Достапни се четири основни под-модели: CXSM со метален лизгачки лежиште може да се пофали со извонредна отпорност на абење, перформанси отпорни на прашина и супериорен капацитет на странично оптоварување за позиционирање со мала брзина, притискање и правливи средини; Типот на топчести лежишта CXSL се одликува со ултра ниско триење и непречено движење со максимална брзина до 400 mm/s за високофреквентно прибирање и ставање со голема брзина; Верзиите со двојни шипки CXSWM/CXSWL овозможуваат инсталирање на тела на двата краја на шипката за билатерално синхроно подигање и центрирање. Стандардни се гумени бафери со двоен крај; Воздушниот тампон AZ е опционален за φ20/25/32 големи отвори за апсорбирање на силен удар со голема брзина. Суфиксот Z означува вградени магнетни прстени за директно вградување на D-M9B, D-A93 и други сензори за положба; немагнетни варијанти се достапни за магнетно чувствителни работни услови. Изборната брава за продолжување P и бравата за повлекување R може да го блокираат клипот на одредени позиции. Тристраното монтирање (долу, горе, странично) поддржува разновидни компактни механички распореди, широко распространети во процесите на прецизно берење, пренос на материјали, позиционирање и лесно притискање за 3C електроника и производствени линии за општа автоматизација.

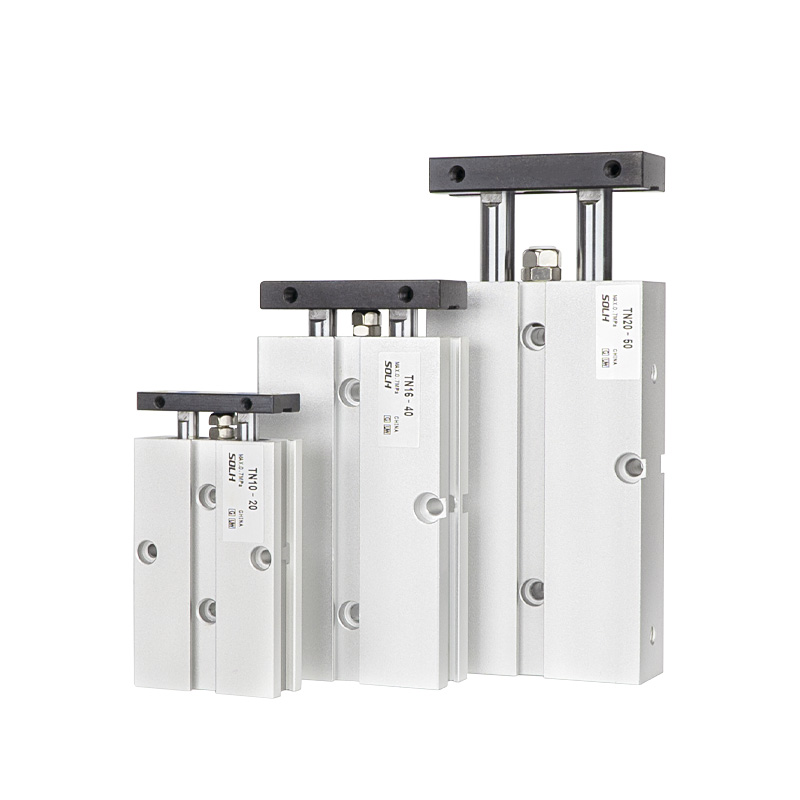

Ефтиниот цилиндар со две вратило SOLH TN усвојува структура на две водилка на вратило со еден клип со насоки на лежиштето на лизгачот за компактен распоред и одлични перформанси на трошоците. Доаѓа фабрички опремен со вградени магнетни прстени и прилагодлив преден гумен тампон за фино подесување со удар, обезбедувајќи точност против ротација од ±0,2°. Синхронизираните двојни вратила ја ограничуваат торзијата и замавнуваат за да издржат мали странични ексцентрични оптоварувања. Достапно е монтирање во три насоки (горе, долу, странично), а страничните жлебови поддржуваат директна инсталација на магнетни прекинувачи без дополнителни држачи. Се испорачуваат два вида: стандардна шипка со еден крај TN и двојна шипка TNW, со TNW што овозможува склопување на прицврстувачите на двата краја на шипката за двонасочно синхроно централно движење. Во споредба со серијата TR, TN има помали димензии и пониска цена без опција за отвор φ6; во споредба со двоцилиндрите со двоклипни CXS/CXSJ, TN дава единечен потисок со очигледни предности во трошоците, но помала прецизност и носивост. Неговиот работен притисок се движи од 0,15 до 1,0 MPa, а приспособливоста на температурата на околината покрива −20℃~70℃. Широко се користи за позиционирање при лесно оптоварување, едноставно притискање, запирање на работните парчиња и пренос на кратко растојание за општи станици за автоматизација со умерени барања за прецизност и барања за контрола на трошоците. Магнетниот прстен од типот S е стандарден за целата серија и не може да се отстрани; стандардната Rc нишка може да се прилагоди на G нишка или NPT нишка за проекти во странство.

Цилиндарот со две вратило SOLH TR е произведен во согласност со индустриските стандарди JIS. Усвојува структура на вратило со двојна водилка со еден клип, усогласена со продолжени грмушки за лежиште на лизгање, со висока структурна цврстина, одлична отпорност на торзија и силен капацитет против отклонување супериорен во однос на економичните цилиндри со две вратило TN. Големините на отворите се движат целосно од φ6 до 32 mm, вклучувајќи ги стандардните TR со една прачка, двојната шипка TRW и лесните компактни TRJ варијанти. Точноста против ротација достигнува ±0,1° за отвори ≥16 mm и ±0,2° за φ6/φ10 мали отвори; двојните вратила го ограничуваат отстапувањето на замавнувањето за да гарантираат стабилна работа при долги удари. Прилагодливата предна гумена перница соработува со фиксиран заден тампон за отсекување на ударот, апсорпција на удари и намалување на бучавата. Достапни се тринасочна монтажа (горе, долу, странично) и опционално двострано пренесување; страничните жлебови овозможуваат директно склопување на магнетни прекинувачи без дополнителни држачи. Вградените магнетни прстени означени со наставката S се стандардни, додека немагнетни приспособени верзии се нудат за прилики чувствителни на магнетни пречки. Работниот притисок се движи од 0,15 ~ 1,0 MPa со работна температура од −20℃ до 70℃. Стандардна Rc нишка може да се конвертира во нишка G или NPT нишка за инженерски проекти во странство. Се разликува од двојните цилиндри CXS: TR дава единечен потисок со истакната механичка цврстина и стабилен отпор на странично оптоварување при апликации со долг удар; CXS се одликува со двојни клипови за двоен потисок, помало триење и помазно брзо реципрочно движење, прилагодени за придвижување и ставање со краток удар со висока фреквенција. Широко се применува во прецизно позиционирање, притискање на работните парчиња, запирање и пренос на долги растојанија и станици за општа автоматизација кои бараат сигурно водење при средно лесни оптоварувања.

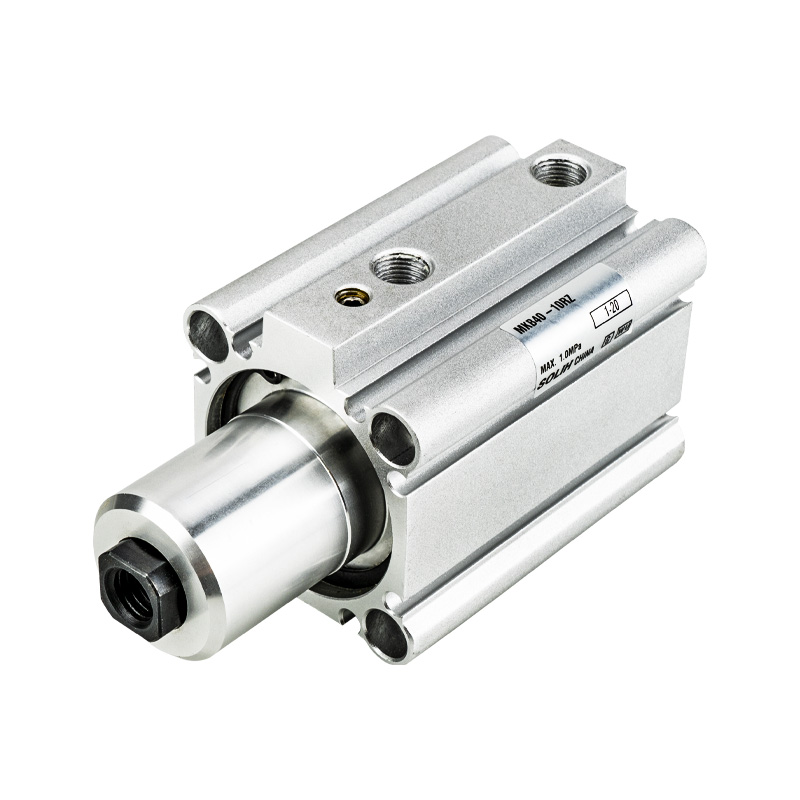

SOLH MK (најчесто наречен MKB) е комбиниран пневматски цилиндар кој интегрира ротација од 90° и линеарно стегање надолу, заменлив со главните серии MKB. Големините на отворите покриваат φ12~φ63, а потезите за стегање се движат од 5 mm до 50 mm. Неговата вкупна должина е скратена за 3~10 mm во споредба со конвенционалните модели MK2 за покомпактен распоред. Дозволениот вртежен момент на инерција е надграден трикратно за да се справи со високо-брзинското стегање на работните парчиња со висока инерција, а максималната сила на стегање од φ63 отвор достигнува 12,4 kN под 0,5 MPa за сигурно задржување на тешки товари. Работен циклус: повлечете се нагоре → 90° ротација лево/десно → издолжете за стегање; ослободувањето следи обратна низа. Фиксниот агол на ротација од 90° со толеранција ±5° обезбедува стабилно повторливо позиционирање. Освен отворите φ20 и φ25 со само монтажа на сензорот од две страни, другите големини поддржуваат инсталација на магнетен прекинувач во 4 правци за уредно поврзување без пречки. Преку дупките и дупките со навој со двоен крај овозможуваат директна монтажа и инсталација на прирабница. Двостраните гумени пуфери го намалуваат ударот, вибрациите и бучавата; Дизајнот без масло ги задоволува работните средини чисти и без прашина. Вградените магнетни прстени работат со сензори за положба за следење на статусот на стегачот/отпуштањето; Во насока на стрелките на часовникот, насоките на ротација RZ и спротивно од стрелките на часовникот LZ се опционални. Широко се применува во тела за машински алат, позиционирање на заварување, фиксирање на печат, прецизни компоненти 3C, стегање на полупроводнички фиоки и ограничување на превртување на тела. Го поедноставува механичкиот дизајн и заштедува простор за инсталација со интегрирање на функциите за вртење и стегање. Изберете големина на отворот со сила на стегање ≥ вистинско оптоварување × 1,5 безбедносен фактор и резервирајте 3~5 mm маргина на удар за да избегнете механички судир.

Аголниот цилиндар SOLH ACK интегрира интегрирано сложено движење со стандардна ротација од 90° / опционално вртење од 180° плус линеарно стегање надолу, со големини на отворите кои се движат од φ25 до φ63. Се одликува со потпорна конструкција со три водилки како дизајн на јадрото, што носи супериорна структурна цврстина и силна отпорност на ексцентрични оптоварувања, постигнувајќи висока точност на аголното позиционирање од ±1,5°, подобра од обичните цилиндри со ротирачки стегалки. Достапни се два структурни типа: ACK со единечна плоча под притисок за тесни работни парчиња и ACKD плоча со двоен притисок за широки работни парчиња; Може да се избере ротација лево (L) во спротивна насока од стрелките на часовникот и десна ротација (R) во насока на стрелките на часовникот за да одговараат на распоредот на локацијата. Работен циклус: клипната шипка се повлекува и се крева нагоре → се ротира за да се избегне пречки на работното парче → се протега надолу за стегање; ослободувањето работи во обратен редослед за ресетирање. Клипната шипка е изработена од термички обработен од легиран челик, цилиндерската цевка е подложена на тешко елоксирање, усогласена со увезените заптивни прстени со високи перформанси за да се постигне одлична отпорност на абење, отпорност на корозија, мало истекување на воздух и долг работен век. Четири дупки низ дното поддржуваат директна инсталација и монтирање на прирабница; Вградените жлебови на сензорот го олеснуваат склопувањето на магнетниот прекинувач за следење на статусот на стегачот и ослободувањето. Секоја дупка е опремена со фиксен стандарден удар за стегање; максималната сила на стегање од φ63 достигнува 1050 N при работен притисок од 0,5 MPa. Работниот притисок се движи од 0,15 ~ 1,0 MPa со широка температурна приспособливост од −20℃ до 80℃. Опширно е усвоен во обработката на машински алати, позиционирањето на заварувањето, прицврстувањето против поместување за процесите на печат, прицврстувањето на електронските фиоки и позиционирањето за механизмите за обрт. Ги заменува посебните ротациони и цилиндри за стегање за да го поедностави механичкиот распоред и да заштеди простор за инсталација. Изберете соодветна големина на отворот со теоретска сила на стегање ≥ вистинско оптоварување × 1,5 безбедносен фактор и резервирајте 3~5 mm маргина на удар против механички судир.

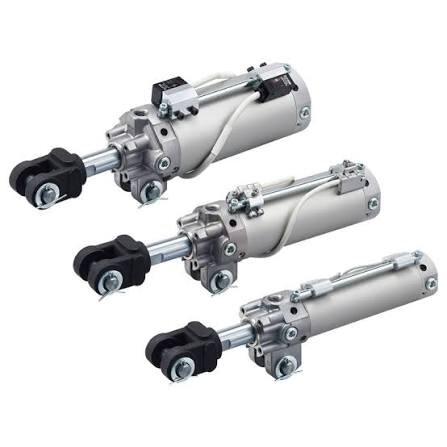

SOLH CKG1 и CKP1 цилиндри за стегачи со тешки тела монтирани на шипки за заварување на работните услови со високи магнетни пречки. Опремен со наменски антимагнетни сензори кои поддржуваат тринасочна инсталација, CKG1 одговара на редовните сценарија за магнетно заварување со наизменична струја, додека надградениот CKP1 се спротивставува на силните магнетни полиња AC и DC за високофреквентно заварување на место и лачно. Вградениот воздушен бафер обезбедува стабилна силна сила на стегање до 12,32 kN. Нашата фабрика поседува зрели линии за масовно производство со доволен залихи на место, широко применети во тела за автомобилско заварување и проекти за стегање на машински алати на глобално ниво. Директно заменливо со традиционалната серија CK1 без модификација на тела.

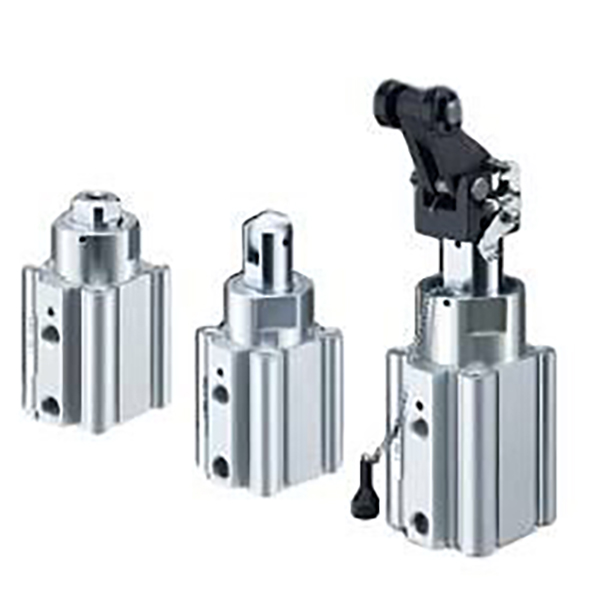

SOLH RSQ пневматски цилиндри со фиксна висина служат како стандардни гранични актуатори за автоматизирани транспортни системи. Опремени со десет заменливи краеви на шипки, вклучително и стилови на лост на хидраулични тампон за голема апсорпција на удари, тие поддржуваат монтажа на четиристрани магнетни прекинувачи и работа со долг циклус без масло. За разлика од моделите RSG со прилагодливи височини, неговата фиксна цврста рамка значително го намалува времето за отстранување грешки на лице место. Нашето стабилно масовно производство обезбедува доволно залихи на место; овие затворачи се широко распространети на глобално ниво на склопувачки линии за електроника, валчести транспортери и станици за позиционирање на тешки палети, обезбедувајќи сигурно блокирање на работните парчиња со прифатлива цена и силна отпорност на удар.

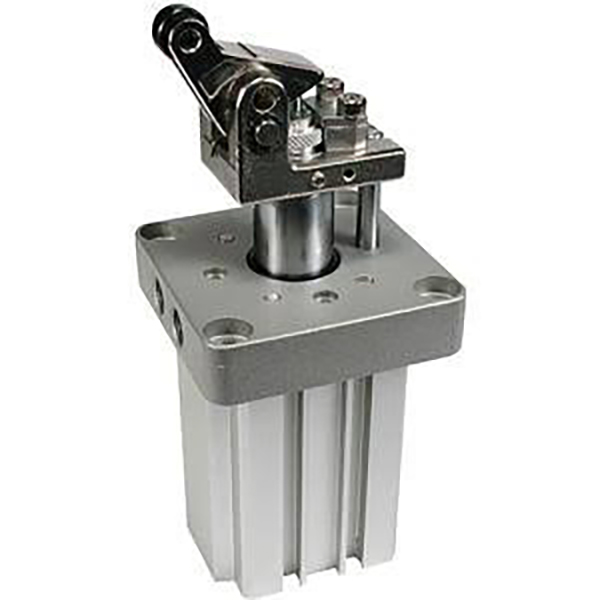

SOLH RS2H цилиндарот за затка за тешка работа е надградена замена на RS1H за позиционирање на транспортер на тешки палети од 50–500 kg. Може да се пофали со 30% подобрена сила на запирање, вграден прилагодлив хидрауличен тампон и двојни ролери од смола/јаглероден челик за ефикасно да го апсорбираат насилниот удар. Компактниот лесен дизајн го скратува просторот за инсталација додека е целосно заменлив со RS1H без модификација на тела. Опремен со опционално блокирање против враќање и рачно ослободување, одговара на автомобилската логистика, алатките за заварување и автоматското блокирање на магацин со тешки товари. Нашата фабрика поддржува масовно производство со доволно залихи, структурата без масло гарантира стабилна работа со долг циклус за сурови работилници со висока фреквенција.

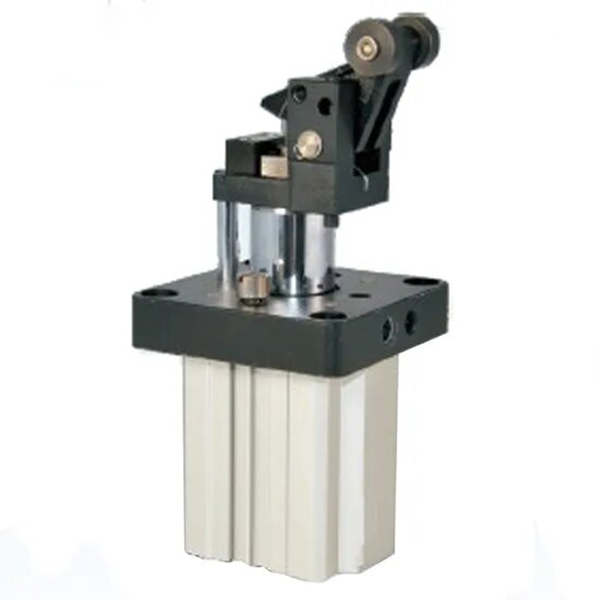

Цилиндрите со ролери со лост SOLH TWH и TWM се прилагодени за позиционирање на средна до тешка транспортна палета од 30–300 кг. Опционална вградена механичка самозаклучувачка структура ефикасно го запира враќањето и поместувањето на работното парче; оценетите хидраулични бафери вклучуваат фиксна амортизација за мали отвори и приспособлива амортизација за големи спецификации за да се реализира нежна апсорпција на удари. TWH со двојно дејство обезбедува врвна сила за запирање за тешки циклуси со висока фреквенција, додека TWM со вградена пружина предизвикува автоматско ослободување кога ќе се исклучи струјата за безбедност на локацијата. Стандардната монтажа на прирабница и инсталацијата на четиристраниот магнетен прекинувач го поедноставуваат склопувањето на лице место. Поддржани од нашето стабилно масовно производство и доволно залихи на место, овие чепчиња се широко распространети во интелигентно складирање, автомобилско склопување и ограничување на тела за заварување со долготрајна работа без масло.
