Марка: SOLH од Richge Technology

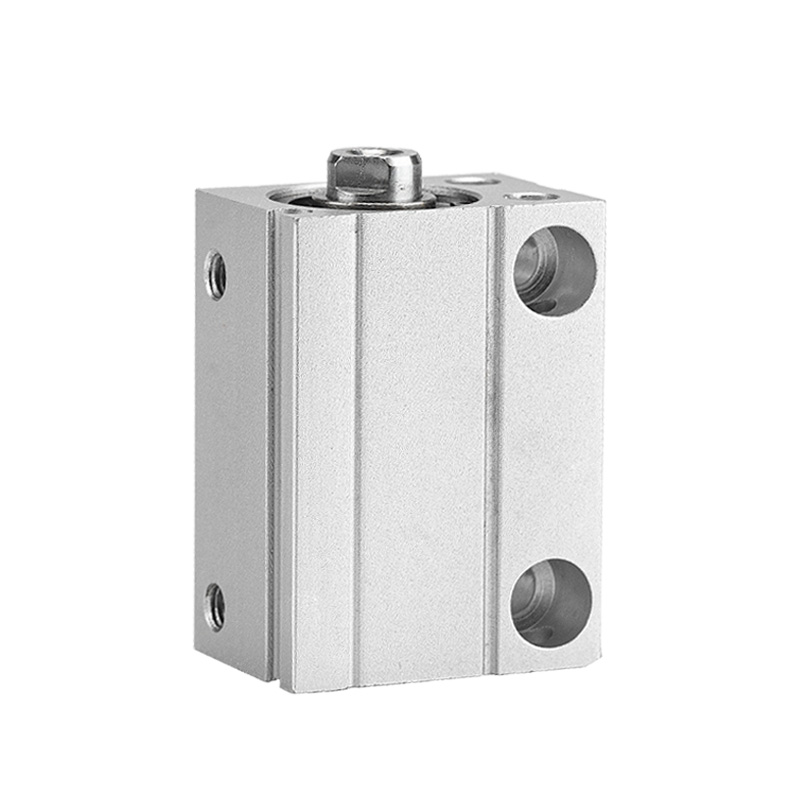

Цилиндарот со ултра-мини слободно монтирање од серијата SOLH CDUJB е дизајниран за опрема со ограничен простор за инсталација. Во споредба со стандардните CU серии, вкупната должина е намалена за 64% и намалување на волуменот за 70%. Квадратното компактно тело овозможува директно монтирање на повеќе површини без држачи. CDUJB опремен со вграден магнет за откривање позиција. Широко усвоен во 3C електроника, медицински инструменти и полупроводничка прецизна автоматизација.
|
Модел |
Карактеристики |
Апликација |
| CUJB |
Без магнетен прстен, нема монтирање на сензор |
Ефтино микро лесно оптоварување без повратни информации за позицијата |
| ЦДУЈБ |
Вграден магнет, компатибилен со CMSH/DMSH, D-M9BV прекинувачи |
Автоматизација бара сигнал за позиција на удар |
| ЦДУЈС |
Чиста верзија, материјал без бакар |
Медицински уред, полупроводничка чиста просторија |
-- Супер компактно квадратно тело, погодно за густ распоред и вградена жига;
-- Повеќестрани дупки за монтирање на дното, страничното и крајното лице, монтирајте од која било ориентација;
-- Вграден магнет (CDUJB), слотови со двојни сензори за откривање на положбата на продолжување/повлекување;
-- MU-S025 магнетна штитна плоча опционална за да се избегнат меѓусебните пречки за тесно наредени цилиндри;
-- Изборна гумена завршна перница за намалување на ударот на ситните работни парчиња;
-- Дизајнот без бакар на CDUJS ги избегнува врнежите од метал за чиста животна средина.
1. Пример: CDUJB8×15D-M
-- CDUJB: Сериски код (C = вграден магнет; CUJB = не-магнет)
-- 8: Големина на отворот (мм): 4,6,8,10,12,16,20
-- 15: Должина на удар (мм)
-- Д: Двојно дејствување; С: Пролетно враќање на едно актерско дело
-- М: Надворешна шипка со навој; Без ознака = внатрешна нишка; φ4/φ6 без навој на прачка
|
Параметар |
Спецификација |
| Големина на дупката |
4,6,8,10,12,16,20 мм |
| Стандарден мозочен удар |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Актерски тип |
Двојно дејство (главно), еднодејно пролетно враќање |
| Работен притисок |
Двојно дејство: 0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8) ; Едно дејство: 0,35~0,7MPa (φ4) |
| Доказ притисок |
1,0 MPa |
| Температурен опсег |
Не-магнет: -10~70℃; Верзија на магнет: -10~60℃ |
| Брзина на клипот |
50~500 mm/s |
| Перница |
Нема опционално перниче / гумен тампон |
| Пристаниште нишка |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Подмачкување |
Работа без масло |
| Толеранција на мозочен удар |
± 0,5 mm |
|
Отвор (мм) |
Површина (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Типични апликации
-- 3C електроника микро жига, транспорт на чипови, вметнување конектор;
-- Обработка на примероци од медицинска опрема, механизам за микро туркање;
-- Полупроводнички позиционирачки нафора, минијатурен побудувач за чиста просторија;
-- Затка за автоматизација, стегање и позиционирање со краток удар.
⚠️ Потсетници за избор
-- Не е погодно за тешко странично поместување оптоварување; додадете водич ако постои странична сила.
-- Потребна е плоча за магнетна заштита кога повеќе цилиндри се инсталирани рамо до рамо.
SOLH CDUJB ултра компактен пневматски цилиндар без монтажа овозможува повеќенасочна инсталација без заграда, идеален микролинеарен активирач за прецизна автоматизација со ограничен простор во 3C, медицинската и полупроводничката индустрија.
