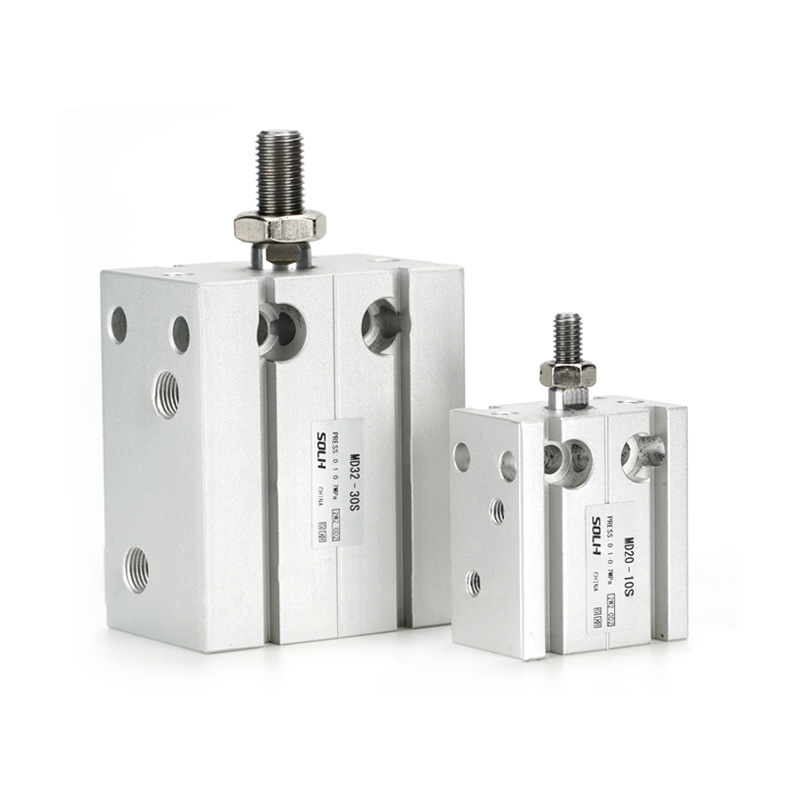

Компактен цилиндар со бесплатна инсталација со повеќе монтирани серии MD

Бренд:SOLH од Richge Technology

Преглед на серијата производи

     Серијата SOLH MD е стандарден минијатурен цилиндар без монтажа со повеќе позиции со дупки за монтирање во цел круг, ултра тенок облик на блок и можност за инсталирање со произволен агол. Дизајниран за тесен ограничен простор на опремата, распоред со висока густина и работни станици со наизменично исфрлање и позиционирање со лесно оптоварување.

     5 комплетни под-модели покриваат единечна/двојна шипка, едно/двојно дејство, фиксни/прилагодливи барања за удар:

     -- МД: Единечна прачка со двојно дејство (стандарден универзален тип)

     -- MSD: Единечна прачка со едно дејство (пролет се протега надвор)

     -- MTD: Единечна прачка со едно дејство (повлекување на пружина внатре)

     -- MDD: Двојна прачка со двојно дејство (анти-торзија без ротација)

     -- MDJ: Двојна прачка со двојно дејство со заден прилагодлив удар

Табела со технички спецификации за универзално јадро

Структурен дизајн и предности на основните перформанси

  1. Целосна монтажа во повеќе позиции во 6 насоки

     -- Униформни дупнати отвори распоредени на предната, задната, левата, десната, горниот и долниот дел на телото на цилиндерот; може да се фиксира на која било рамнина и секој агол. Паралелниот распоред на повеќе цилиндри рамо до рамо го максимизира искористувањето на просторот во кабинетот.

  2. Ултра-тенко блок лесно тело

     -- 30%~50% потенка дебелина на ѕидот од стандардните цилиндри со тркалезно тело, главното тело од лесна алуминиумска легура излеано за минијатуризиран дизајн.

  3. Самоподмачкувачко лежиште за клипни шипки

     -- Интегрирана самоподмачкувачка черупка со ниско триење на клипната шипка, работа без масло, долг работен век и стабилно непречено движење.

  4. Стандардни жлебови за монтирање на магнетни прекинувачи

     -- Наменски трапезоидни лизгачки жлебови на двете страни на телото на цилиндерот; лесно склопување, расклопување и поместување на позицијата на прекинувачите со магнетна трска без дополнителни држачи.

  5. Вградена предна гумена тампон

     -- Вградениот тампон на крајот на шипката ги апсорбира вибрациите од ударот, го намалува работниот шум и ги штити малите тела и работните парчиња.

  6. Проширливи двојни шипки и прилагодливи варијанти на удар

     -- Двојна шипка MDD: Силни перформанси против торзија, нула ротационо отклонување, стабилно линеарно водење под странично оптоварување

     -- MDJ прилагодлив удар: задна завртка за фино подесување за прилагодување на границата на ударот, флексибилна за барањата за променлива должина на позиционирање

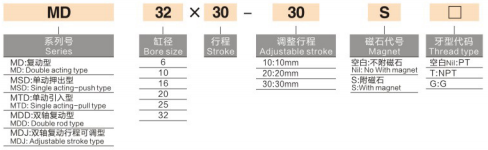

Целосни правила за именување на моделот

  1. Модел 1: Стандардна единечна прачка со двојно дејство MD16×30S

     -- MD = Сериски код, компактен цилиндар со двојно дејство со една прачка

     -- 16 = Дијаметар на отворот (мм)

     -- 30 = Основна должина на удар (мм)

     -- S = Вграден магнетски прстен (празен = без магнет)

  2.Модел 2: Прилагодлива двојна прачка MDJ20×20-10S

     -- MDJ = Двојна шипка со двојно дејство со подесување на заден удар

     -- 20 = Големина на отворот (мм)

     -- 20 = Фиксен удар на основата

     -- 10 = Прилагодлив дополнителен удар (вкупно патување = 20 + 10 = 30 мм)

     -- S = Вграден магнетски прстен опционална наставка

Табела за теоретска излезна потисна сила (Единица: N)

Водич чекор-по-чекор за избор и типични апликации

  1. Основни правила за пресуда за избор

     -- Приоритет за ограничување на просторот: тесна шуплина за инсталација, густ распоред, побарувачка за монтирање со повеќе агли → Изберете компактен цилиндар од блок од серијата MD

     -- Проверка на состојбата на оптоварување: Чисто аксијално светло оптоварување без странично отклонување → Стандардна MD единечна прачка; Страничното торзија / поместување на страничното оптоварување постои → Модел против ротација со двојна прачка MDD

     -- Побарувачка за прилагодување на ударот: На патувањето со променливо позиционирање му е потребна фина граница → MDJ прилагодлива варијанта со двојна шипка

     -- Повратни информации за сигналот за позиција: додајте наставка S со магнетен прекинувач CMSH/DMSH за откривање удар на PLC

  2. Типични сценарија за индустриска примена

     -- 3C и полупроводничка автоматизација: затегнување на мини тела, туркање материјал, стегање на компоненти, прецизни станици за позиционирање

     -- Општа автоматизирана опрема: блокирање на работното парче, префрлување станица, мали линеарни механизми за клипно движење

     -- Апарати за домаќинство и склопување на хардвер: мал дел притискање, прицврстување со прицврстување, издавање микро лепак

     -- Машини за пакување и храна: пренос на материјал со лесно оптоварување, стегање на производот, автоматско сортирање

Резиме на една реченица

     SOLH MD компактен цилиндар со слободна монтажа со повеќе насоки покрива единечна/двојна шипка, MDJ варијанти со едно/двојно дејство и прилагодлив удар со целосни отвори за монтирање на 6 страни, вграден тампон и опционален магнетски прстен, ултра тенок лесен дизајн идеален за стегање, исфрлање и позиционирање на опремата со лесно оптоварување.
