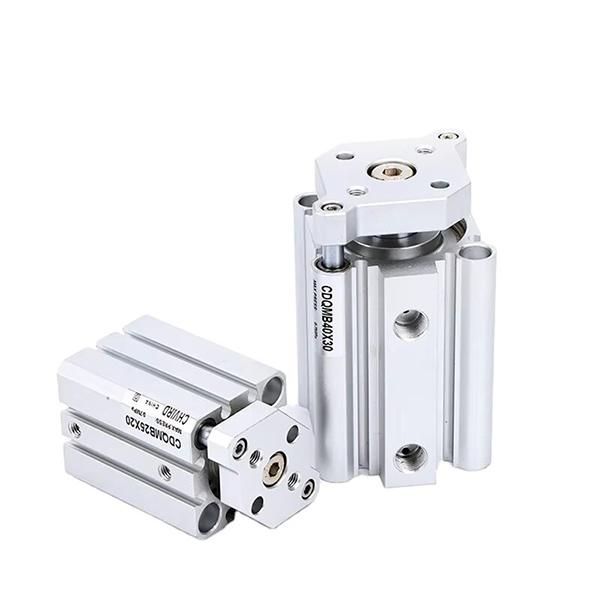

Воден тенок пневматски цилиндар од серијата CQM

Марка: SOLH од Richge Technology

Преглед на производот

     тенок цилиндар со водени со висока цврстина на SOLH CQM, заменлив со увезени CQM/CDQM. Вградена двојна водилка базирана на CQ2 тенка структура на цилиндри. Во голема мера ја подобрува отпорноста на странично оптоварување и перформансите против ротација. Истата должина на телото како CQ2, не е потребен дополнителен надворешен водич. Големина на монтирање компатибилна со CQ2/CQS, широко користена за прецизно позиционирање, стегање и туркање со странично оптоварување.

Структура и главни карактеристики

     -- Вградено тенко тело на цилиндар + паралелни двојни водилки, плоча за монтирање на товарот на предниот крај;

     -- Цврсто анодизирано алуминиумско буре, хромирана клипна шипка и водилки;

     -- Варијанти: CQM (немагнетна), CDQM (опремен со магнет), CQM-XB24 долготрајна верзија;

     -- Капацитет на странично оптоварување 2~4 пати поголем од стандардниот CQ2 цилиндар, толеранција на ротација ≤±0,2°;

     -- Стандарден гумен тампон на двата краја, без опција за воздушно перниче;

     -- CDQM вграден магнет за откривање на магнетни прекинувачи, флексибилна инсталација на сензор.

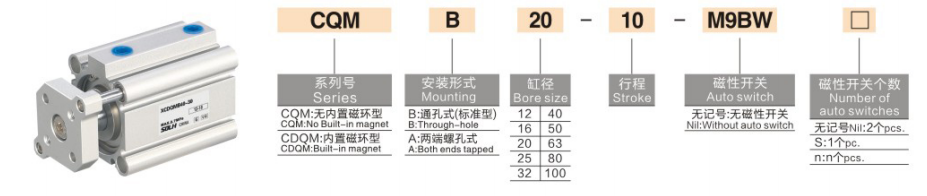

Правило за кодирање на моделот

   1. Пример: CDQMB20-50-M9B

     -- C: Вграден магнет (CDQM); празно = немагнетно (CQM)

     -- DQM: Сериски код за воден тенок цилиндар

     -- B/A: Тип на монтирање; Б=преку дупка; A=крај допрена дупка

     -- 20: Големина на отворот:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Должина на удар 5~100мм

     -- M9B: Опција за магнетен прекинувач

Технички спецификации

Теоретска сила на потисок и влечење и максимално странично оптоварување @0,5MPa

Резиме на една реченица

     Интегриран тенок пневматски цилиндар со двојна водилка од серијата SOLH CQM со одличен капацитет против извиткување и висок страничен товар, совршен прецизен активирач за замена на стандардниот CQ2 цилиндар за автоматско стегање и позиционирање апликации.
