Серија на пневматски компоненти

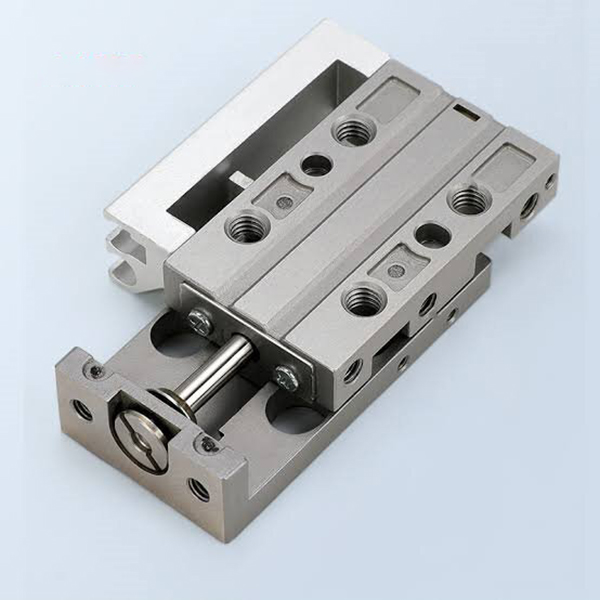

SOLH MXJ ултра компактна пневматска лизгачка маса со висока прецизност е заменлива со серијата SMC MXJ. Опремен со интегриран линеарен водич со топче од нерѓосувачки челик, постигнува точност на паралелизам од 0,005 mm и прецизност на повторување на позиционирањето ± 0,01 mm. Ултра тенкото лесно тело поддржува тристрано монтирање на врвот, на дното и на страните, 30%~50% помало од табелите со лизгачи MXQ. Големини на отвори φ4,5~16mm, опремени со гумени бафери со двоен крај и опционални метални ограничувачи за прилагодлив удар од 0~5mm. Симетричниот дизајн овозможува лево-десно менување на цевките и сензорите, погодни за чисти средини без масло. Способен за стабилно високофреквентно движење со краток удар, широко прифатено за линеарно движење на ниво на микрон при микро ракување 3C, оптичка инспекција, минијатурно склопување и компактна медицинска опрема за автоматизација.

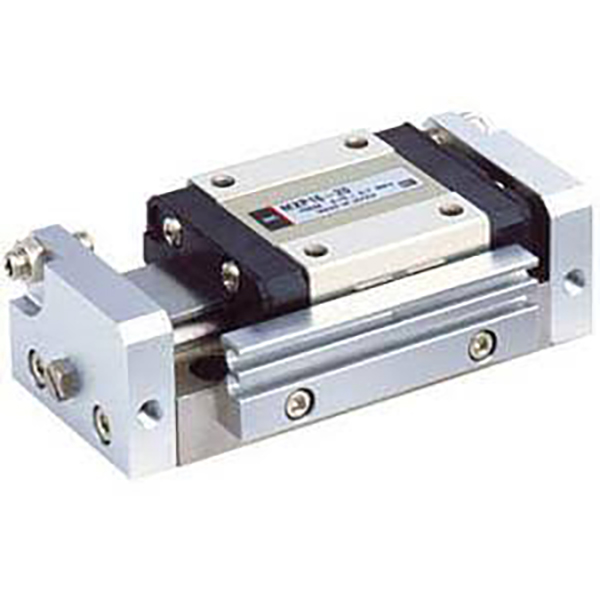

SOLH MXP ултра-прецизна пневматска лизгачка маса е заменлива со серијата SMC MXP. Усвојува интегрирано тело од нерѓосувачки челик од мартензит и вграден линеарен водич со топчиња, постигнувајќи паралелизам на патување од 0,004 mm, грешка на ротација до ± 0,03 ° и прецизност на повторување на позиционирањето ± 0,01 mm. Ултра тесното компактно тело е 10% ~ 20% потенко од моделите MXJ, поддржува монтажа на три страни и аксијално/странично цевковод што може да се префрли. Големини на отвори φ6~16mm опремени со стандардни гумени бафери, опционални метални ограничувачи и хидраулични бафери достапни за φ8 и погоре. Поддржува чиста околина без масло и стабилно високофреквентно реципрочно движење. Идеален за станици за автоматизација со ограничен простор за кои е потребна строга прецизност на движењето, како што се оптичка инспекција, поврзување на чипови, склопување на микро компоненти и врвна медицинска опрема.

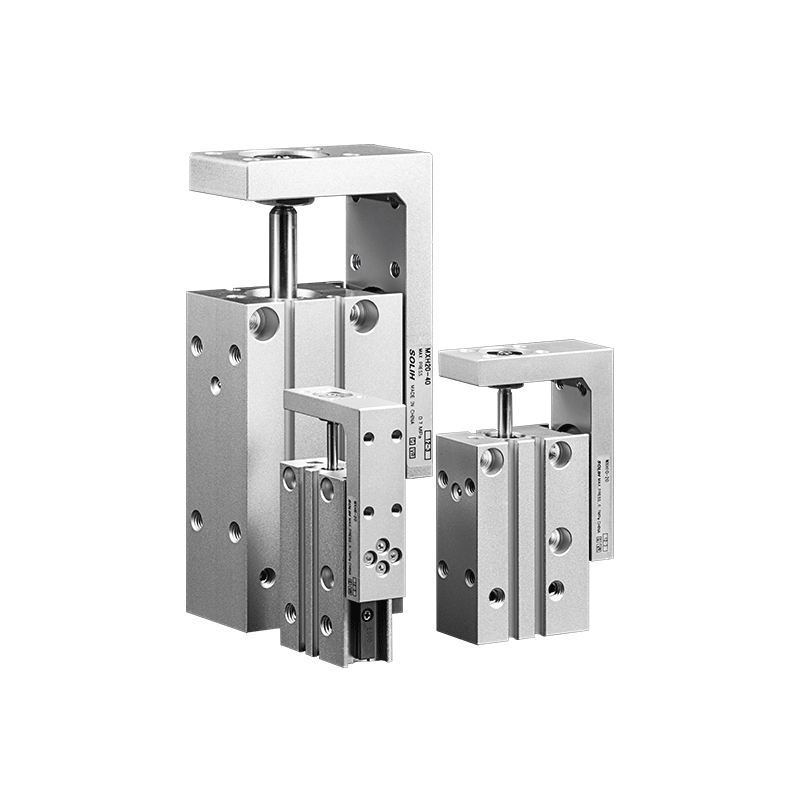

SOLH MXH тесната компактна пневматска лизгачка маса е заменлива со серијата SMC MXH. Управуван со двоен клип и опремен со циркулирачка шина за водилка, прифаќа ултра тесно тело погодно за густ распоред рамо до рамо. Се одликува со одличен капацитет за заштита од поместување и против торзија со дозволен вртежен момент околу 6 пати од традиционалните лизгачи на MXU, прецизност за повторување на позиционирањето ±0,02 mm и максимален стандарден удар до 60 mm. Поддржувајќи монтажа во 4 насоки и цевководи од 3 страни, тој доаѓа со вграден магнет компатибилен со различни магнетни прекинувачи, гумени бафери со двојни краеви и овозможува континуирано работење без масло. Големини на отвори φ6~20mm, широко користени за средно прецизен долготраен и високофреквентен пренос на 3C компоненти и мали пластични делови под конзола или еднострано оптоварување во опрема за автоматизација со ограничен простор.

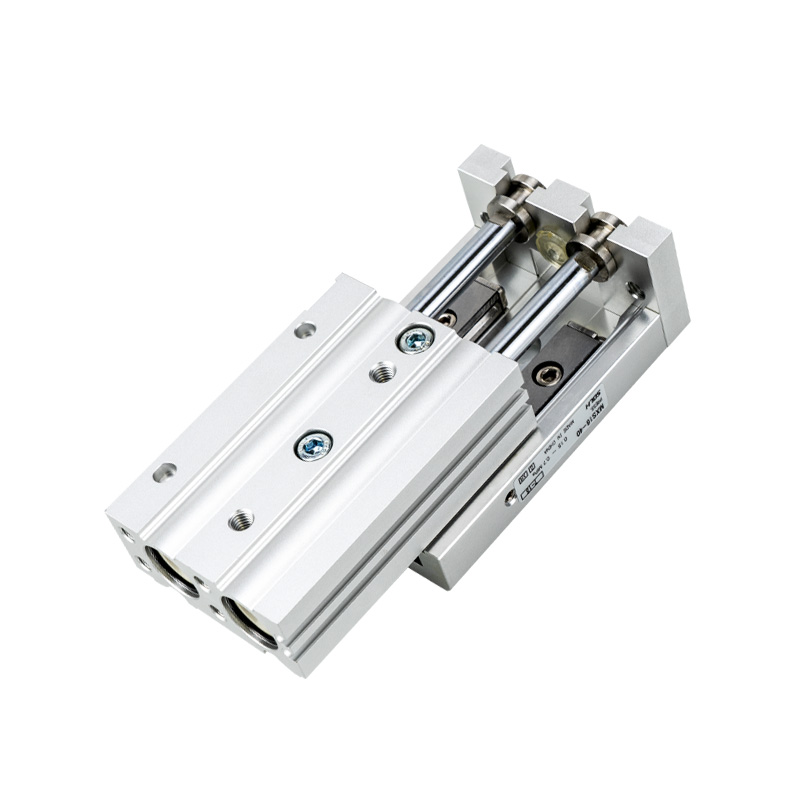

SOLH MXS интегрираната пневматска лизгачка маса со висока цврстина е целосно заменлива со серијата SMC MXS. Усвојува возење со двоен клип и претходно наполнети шини со вкрстени ролери за движење со нула клиренс, обезбедувајќи двојно поголем потисок од едноцилиндричните лизгалки со ист отвор и прецизност на повторување на позиционирањето до ±0,01 mm. Ултра тенката интегрирана структура заштедува 30%~50% простор за инсталација во споредба со сплит цилиндри плус комплети за надворешни водилки. Поддржана е тространа монтажа со дупки за позиционирање (долни, странични и аксијални). Големини на отвори φ6~25mm со стандардни потези 10~150mm, опционални приспособувачи на удар од 0~5mm. Вградениот магнет одговара на магнетните прекинувачи и овозможува работа без масло. Широко се користи за линеарен пренос со висока цврстина и висока прецизност во полупроводнички, прецизно склопување 3C и станици за порамнување на оптички компоненти.

Економична пневматска лизгачка маса на SOLH MXQ е заменлива со серијата SMC MXQ. Усвојува возење со двоен клип и ненатоварена кружна шина со топчести водич, изградена како ултра тенка лесна интегрирана единица со помала висина и помала тежина од MXS, постигнувајќи прецизност на повторено позиционирање од ±0,02 mm. Достапно е тристрано монтирање со дупки за позиционирање на игличките (долни, странични и аксијални). Големини на отвори φ6~25mm, стандардни потези 10~150mm, опционални приспособувачи на удар од 0~5mm. Вградениот магнет одговара на магнетните прекинувачи и поддржува работа без масло. Како рентабилен основен линеарен побудувач, одговара на проекти чувствителни на буџетот и широко се користи за лесно оптоварување со висока фреквенција на пренос на мали електронски и пластични делови и стандардно прецизни автоматизирани линии за склопување.

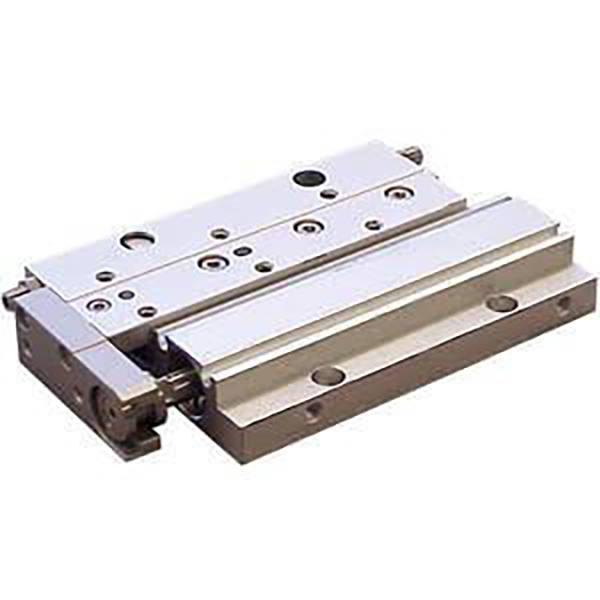

SOLH Richge MXF ултра тенка пневматска лизгачка маса со висока цврстина е заменлива со серијата SMC MXF. Водичот на цилиндерот и вкрстениот валјак се наредени паралелно, со намалена висина на телото за 40% во споредба со еквивалентни модели MXS, идеални за опрема за автоматизација со ограничен вертикален клиренс. Поддржува двојна монтажа на врвот и на дното со дупки за позиционирање, прецизност на повторување на позиционирањето ±0,02 mm, големини на отвори φ8~20 mm и максимален стандарден удар 100 mm. Стандардно е опремено со полиуретански бафери со двојна завршница, опционални регулатори на ударот X10/X11 и хидраулични браници. Вградениот магнет работи со магнетни прекинувачи и овозможува долг циклус работа без масло. Широко се користи за пренос на долготраен удар со средно оптоварување, како што е ракување со 3C модул, прецизно притискање и префрлување станица.

SOLH MY1B механички споен основен цилиндар без прачка постигнува целосна заменливост со соодветните SMC модели. Опремен со внатрешен запечатувачки појас и надворешен ремен отпорен на прашина, ја поништува надворешната клипна шипка, чија вкупна должина на инсталација е блиску до ефективниот удар и заштедува повеќе од 50% простор за распоред во споредба со цилиндрите на шипката за врзување. Големините на отворите се движат од φ10 до 100 mm со максимален удар до 5000 mm. Лизгачката маса е цврсто поврзана со клипот со извонреден отпор на свиткување, што овозможува директно монтирање на товарот без помошни водилки при мали оптоварувања. Достапни се цевководи со четири насоки (напред, заден, страничен, долен); моделите φ25~40 реализираат 17% намалување на тежината. Стандардните вградени прилагодливи воздушни перничиња се опремени, со опционални надворешни хидраулични бафери и регулатори со двоен удар. Претходно резервираните жлебови се вклопуваат во магнетните прекинувачи од серијата D-M9, а работата без масло е поддржана за чисти работилници. Класифицирано по носивост: φ10~20 за лесна должност, φ25~40 за средно лесна должност, φ50~63 за средно должност, φ80~100 за тешка работа. Широко се применува во преносот на материјали на долги растојанија, автоматското активирање на вратите, префрлањето на тешките парчиња при обработката и позиционирањето со долг удар притискање на нестандардни линии за автоматизација како економично универзално линеарно решение за возење.

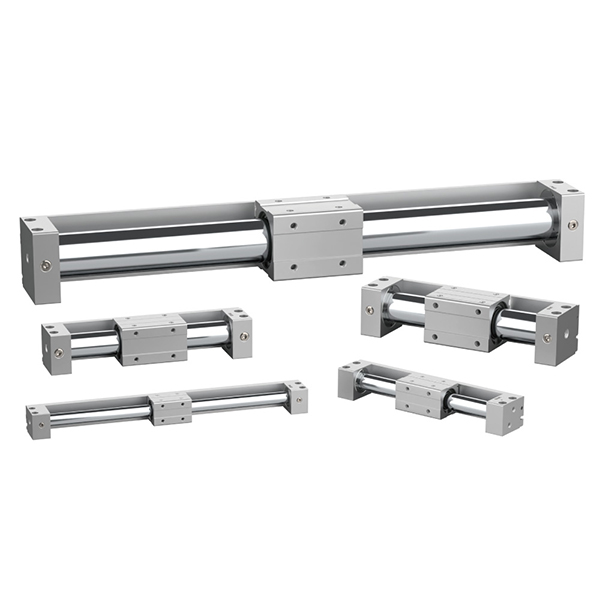

Цилиндарот без прачка за магнетна спојка SOLH CY3 е надградена верзија на серијата CY1 со целосна димензионална заменливост со колегите од SMC. Усвојува бесконтактно магнетно синхроно погон помеѓу внатрешниот клип и надворешниот лизгачки носач во целосно затворена цевка за да се постигне нула истекување на воздух и работа без контаминација. Големините на отворите се движат од φ6 до φ63 mm со максимален удар до 5000 mm, намалувајќи го отпечатокот на инсталацијата за 50% во споредба со конвенционалните цилиндри за врзувачки шипки. Достапни се две варијанти: основен тип CY3B кој бара крајни држачи и надворешни водилки за да се избегне ексцентрично оптоварување и магнетно одвојување; Верзијата со директно монтирање CY3R директно фиксирана на основата на опремата за да заштеди дополнителен простор за монтирање. Издолжените прстени отпорни на абење го намалуваат минималниот работен притисок до 0,12 MPa. Опремени се стандардни гумени бафери со двоен крај, а опционалната верзија со голема брзина X160 поддржува максимална брзина од 1500 mm/s. Претходно поставените слотови ги сместуваат магнетните прекинувачи D-M9 за повратни информации за позицијата. Стандардна работа без масло одговара на работилници без прашина за полупроводници, електроника, медицинска и прехранбена индустрија. Се справува со лесни до средни оптоварувања од 0,5 kg до 40 kg за пренос на работните парчиња на долги растојанија, активирање на заштитната врата и компактно линеарно движење со долги движења во хигиенската автоматизација.

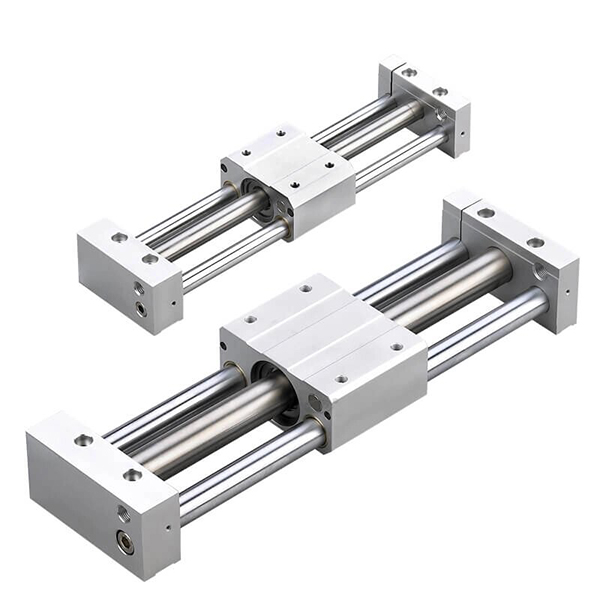

Серијата SOLH CY1 е класичен економичен цилиндар без прачка за магнетна спојка, претходник на надградената серија CY3, целосно димензионално заменлив со оригиналните производи SMC CY1. Усвојува бесконтактен магнетен синхрон погон и целосно затворена структура на буре со нула истекување на воздух, погодна за чисти работни средини без масло во електрониката, медицинската и прехранбената индустрија. Големините на отворите се движат од φ6 до 63 mm, стандарден удар до 1000 mm и максимален продолжен удар од 1500 mm со одлични перформанси на трошоците. Достапни се пет структурни верзии: CY1B основен тип кој бара надворешни водилки и крајни држачи; CY1S со вградени лизгачки лежишта за лесно оптоварување без дополнителни водилки; Тип на топчест лежиште CY1L за непречено високофреквентно реципрокација; CY1H високопрецизен модел кој постигнува ±0,02mm прецизност на повторливо позиционирање; CY1F тип со низок профил со 29% намалена вкупна висина за тесен вертикален простор за инсталација. Минималниот почетен притисок е 0,18 MPa, опремен со стандардни гумени бафери со двоен крај и опционални надворешни хидраулични бафери, компатибилни со магнетните прекинувачи D-M9 и D-A9 за повратна информација на сигналот за положбата. Тоа чини помалку од серијата CY3 и служи како рентабилен избор за буџетски ограничена конвенционална автоматизација, вклучувајќи пренос на материјал во чиста просторија, возење со заштитна врата и транспорт на работните парчиња на средно долги растојанија под лесни до средни оптоварувања кои се движат од 0,5 kg до 40 kg.
