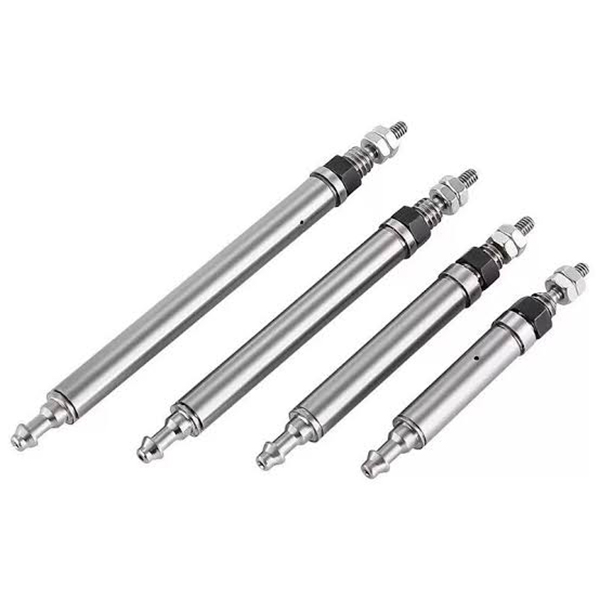

Минијатурен пински цилиндар од серијата CJ1 (ултра-мал микровоздушен цилиндар φ2,5 / φ4 мм)

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH CJ1 се ултра-минијатурни цилиндри од типот на пинови со едно/двојно дејство. Основни заслуги: ултра компактен мал преглед, лесна конструкција, низок излезен потисок и брз одговор. Дизајниран за прецизно возење во ограничен простор, задачи за притискање и влечење со микро оптоварување, минијатурни станици за електроника и 3C автоматизација. Тој е основен актуатор за апликации за микро автоматизација.

Основна структура и карактеристики на дизајнот

     -- Типови на погон: Едно дејство (пролет враќање) & Двојно дејство. Опции за дупчење: φ2,5 (ексклузивно со едно дејство); φ4 (достапно за едно / двојно дејство).

     -- Структурна карактеристика: тркалезно тело, тенка клипна шипка, без вградено перниче, основно монтирање на крајниот конец. Дијаметар на надворешното тело на модел φ4 е само 4mm, нето тежина до неколку грама.

     -- Динамични перформанси: Структурата без перничиња овозможува брз одговор на клипот. Работна брзина: 50~500mm/s, погодна за високофреквентни движења со краток удар.

     -- Материјал и запечатување: Тело од тврдо анодизирано алуминиум, компоненти за заптивки NBR, дизајн без масло, компатибилен со чисти или малку мрсни работни средини.

     -- Флексибилна инсталација: Основна верзија со навои на двата краја за аксијално фиксирање. Ориентацијата на портата на главата од страната на шипката може да се прилагоди ±90°, погодно за насочување на цевките во тесни распореди.

Целосно правило за кодирање на моделот

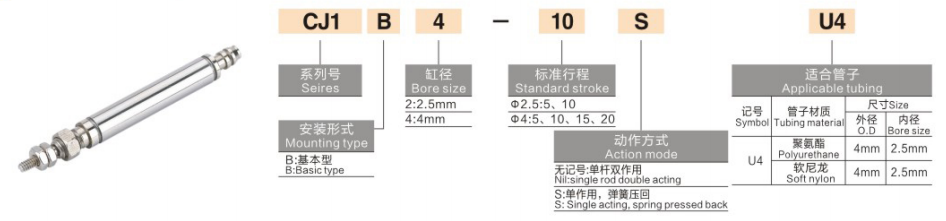

   1. Модел Пример:CJ1B4-10SU4

   2. Референтни примери за стандардна нарачка

     -- CJ1B2-10SU4: отвор 2,5, удар 10, враќање на пружината со едно дејство

     -- CJ1B4-15U4: Отвор 4, удар 15, двојно дејство

     -- CJ1B4-5SU4: Отвор 4, удар 5, враќање на пружината со едно дејство

Технички спецификации за универзално јадро (притисок на напојување 0,5 MPa)

Основни конкурентни предности

   1. Ултра-минијатурен отпечаток за тесен простор за инсталација

     -- Минимален отвор φ2,5, дијаметар на надворешното тело φ4, тежина само 2~3,5 g, лесно се интегрира во распоредот на ултра компактна опрема.

   2. Линеарно возење со ниска прецизност на потисок

     -- Излезниот потисок се движи од 0,64~6,3N @0,5MPa, идеален за микро оптоварувања ≤100g, избегнува оштетување од удар на деликатните мали работни парчиња.

   3. Брза реакција со висока фреквенција

     -- Структурата без перничиња обезбедува брзо активирање, поддржува ≥300 циклуси во минута работа со краток удар за да се зголеми ефикасноста на производството.

   4. Работа без масло и долг работен век

     -- Системот за заптивање NBR поддржува компримиран воздух без масло за чисти производни средини; механички работен век ≥3 милиони циклуси.

   5. Прилагодлива насока на пристаништето и едноставно склопување

     -- Воздушната порта од страна на шипката може да се ротира ±90°. Надворешните навои со двоен крај овозможуваат директно аксијално заклучување без дополнителни држачи за монтирање, поедноставувајќи го пуштањето во работа на лице место.

Опции за монтирање и типични индустриски апликации

   1. Форми за монтирање

     -- Монтирање на аксијален навој: директно зашрафете ги двата краја на опремата за директно движење со туркање-влечење

     -- Монтирање на страничен држач: Изборен минијатурен држач за странична инсталација, погоден за нишање или странично возење

   2. Типични сценарија за примена

     -- 3C & Electronics: Тестирање на издржливост на мобилни копчиња, затегнување на микро пластични делови, исфрлање и позиционирање на чипот

     -- Прецизна инструментација: префрлување на мини вентили, позиционирање на оптички влакна, фини механизми за прилагодување

     -- Општа автоматизација: вчитување/растоварување на микро компоненти, лесно лупење на етикетата, минијатурно активирање на жига

     -- Медицинска опрема: телескопско движење со мал инструмент, погон на микро течност, склопови за прецизно позиционирање

Водич за брз избор во 3 чекори

   1. Избор на отвори врз основа на носивост

     -- φ2,5 за товар ≤50g；φ4 за товар 50~100g. Резервирајте минимум 50% безбедносна маржа поради ниските карактеристики на потисок.

   2. Потврда за мозочен удар

     -- Изберете удар според потребното растојание на патување; дајте приоритет на пократки удари за стабилна работа со висока фреквенција.

   3. Избор на акционен режим

     -- Едноставно дејство (со наставка S): еднонасочно туркање/влечење со ресетирање на пружина за дизајн на безбедност при прекин на струја

     -- Двојно дејство: Двонасочно прецизно линеарно возење без повратна пружина

Резиме на една реченица

     Ултра-минијатурен пневматски цилиндар SOLH CJ1 е достапен во варијанти за враќање со една пружина и двојно дејство со φ2,5 / φ4 отвор, ултра лесен компактен дизајн и прилагодлив правец на воздушниот приклучок, обезбедувајќи микролинеарно движење со прецизност со низок потисок, широко усвоен за тестирање 3C, прецизни инструменти и медицинска минијатурна опрема за автоматизација.
