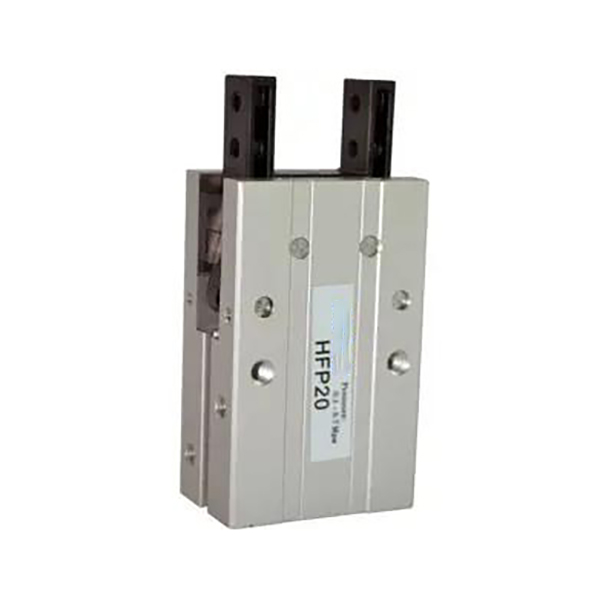

Механички паралелен стил на серијата HFP

Економичен паралелен пневматски држач од типот на лост од серијата HFP

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH HFP прифаќа механички менувач со лост за паралелно отворање и затворање со 2 вилици. Јачина на јадрото: едноставен механизам на лост со конкурентна цена, стабилни перформанси на стегање, универзална монтажа на три страни, фабрички претходно инсталиран магнет и долг работен век отпорен на абење. Тоа е главното економично решение за паралелно држење за лесно оптоварување со висока фреквенција на товарење/растовар и автоматизирани станици чувствителни на трошоците.

Основна структура и оперативни карактеристики

     -- Принцип на работа: Клипот го турка склопот на рачката за да придвижи две вилици за паралелно движење. Чист механички погон на лост, помалку компоненти, ниски трошоци за одржување.

     -- Карактеристика на сила: вилиците се стегаат кога клипот се протега и се ослободуваат кога се повлекува. Силата на стегање е 20% ~ 30% поголема од силата на отворање за побезбедно држење на работните парчиња.

     -- Стабилност и прецизност: Големата контактна површина помеѓу вилиците и главното тело го намалува тресењето и ја подобрува точноста на стегањето. Металните сепараторски плочи ги изолираат површините на триење за да го намалат абразијата и да го продолжат работниот век.

     -- Флексибилна монтажа: Три страни за монтирање (странични / долни / задни). Интегрираните жлебови на сензорот поддржуваат директна инсталација на магнетен прекинувач без дополнителни држачи.

     -- Материјал и издржливост: Тело од тврдо анодизирано алуминиум, делови од лост отпорни на абење и вилици од нерѓосувачки челик. Животен век на механички циклус ≥5 милиони пати, погоден за континуирано работење со автоматизација со висока фреквенција.

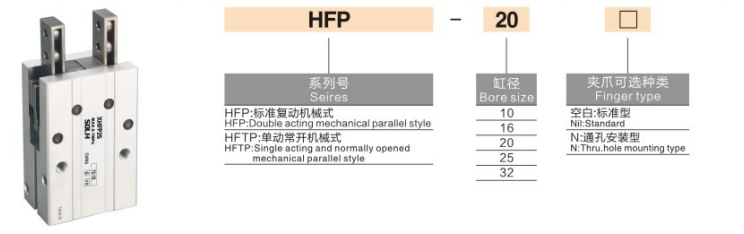

Целосно правило за кодирање на моделот

  1. Модел Пример：HFP20+2CS1-G

 2. Референтни примери за стандардна нарачка

     -- HFP16: Отвор 16, основен модел со двојно дејство без прекинувач

     -- HFP25N:Бор 25, верзија за монтирање преку дупка

     -- HFP32+2CS1-G：Бор 32, опремен со два магнетни прекинувачи CS1-G

Универзални основни технички спецификации (двојно дејство @0,5MPa)

Основни конкурентни предности

   1. Одлична структура на лост за трошоци и перформанси

     -- Едноставниот механички менувач го намалува бројот на делови. Перформансите се блиску до паралелните држачи од високата класа, додека цената достигнува само 1/2~2/3 од моделите од типот на шина водечка шина.

   2. Поголемата сила на стегање ја подобрува безбедноста

     -- Силата на стегање за време на продолжувањето е 20%~30% поголема од силата на ослободување, намалувајќи го ризикот од лизгање на работното парче при услови на мало оптоварување.

   3. Универзална монтажа во три насоки

     -- Достапни се отвори за монтирање на страничната, долната и задната страна, поддржува хоризонтално, вертикално и странично склопување за лесно пуштање на лице место.

   4. Вграден магнет, подготвен за инсталација на сензор

     -- Постојан магнет интегриран како стандард. Резервирани жлебови за лизгање на телото за прекинувачите CS1-G; не се потребни дополнителни држачи за монтирање.

   5. Дизајн отпорен на абење за работа со висок циклус

     -- Металните сепаратори против триење го намалуваат абразијата на компонентите, обезбедувајќи долг работен век за континуирани автоматизирани производни линии.

Форми за монтирање и типични индустриски апликации

   1. Опции за монтирање

     -- Странично монтирање: Хоризонтално стегање за вчитување/растоварување на склопната линија

     -- Долна монтажа: Вертикално подигање за вбризгување калапи и машински алати земање и место

     -- Задна монтажа: Странично држење за ограничени тесни станици

   3. Типични сценарија за примена

     -- 3C & Electronics: Зафатени минијатурни пластични компоненти, хардверски делови и куќишта на батерии

     -- Автомобилски компоненти: Трансфер на мали делови за печат, гумени елементи и внатрешни облоги

     -- Пакување и логистика: бирање мали картони, пластични кеси и минијатурни палети

     -- Општа автоматизација: Стегање за позиционирање на станицата и високофреквентно клипно ракување

Споредба на избор: HFP рачка VS HFY Pivot VS MHZ2 линеарен водич

Водич за брз избор во 3 чекори

   1. Избор на отвори врз основа на масата на работното парче

     -- 10 ≤1кг;16 =1~2kg;20 =2~3kg;25 =3~5kg;32 =5~8kg. Резервирајте ≥30% безбедносна маржа.

   2. Верификација на мозочен удар

     -- Обезбедете патување на вилицата ≥ надворешна димензија на работното парче плус минимално растојание од 2 mm за да избегнете механички пречки.

   3. Поклопување на конфигурацијата

     -- Автоматско блокирање на сигналот: опремете два магнетни прекинувачи CS1-G за откривање на отворена и затворена состојба.

     -- Распоред на ограничена опрема: тристраното монтирање HFP обезбедува флексибилни решенија за инсталација.

Резиме на една реченица

     SOLH HFP економичната паралелна пневматска рачка од типот на лост има механички погон на лост со поголема сила на стегање, тристрана универзална монтажа и вграден магнетен прстен, идеално евтино решение за држење за лесно и средно оптоварување за висока фреквенција 3C, пакување и општо чувствителни на трошоците за автоматско ракување станици.
