Марка: SOLH од Richge Technology

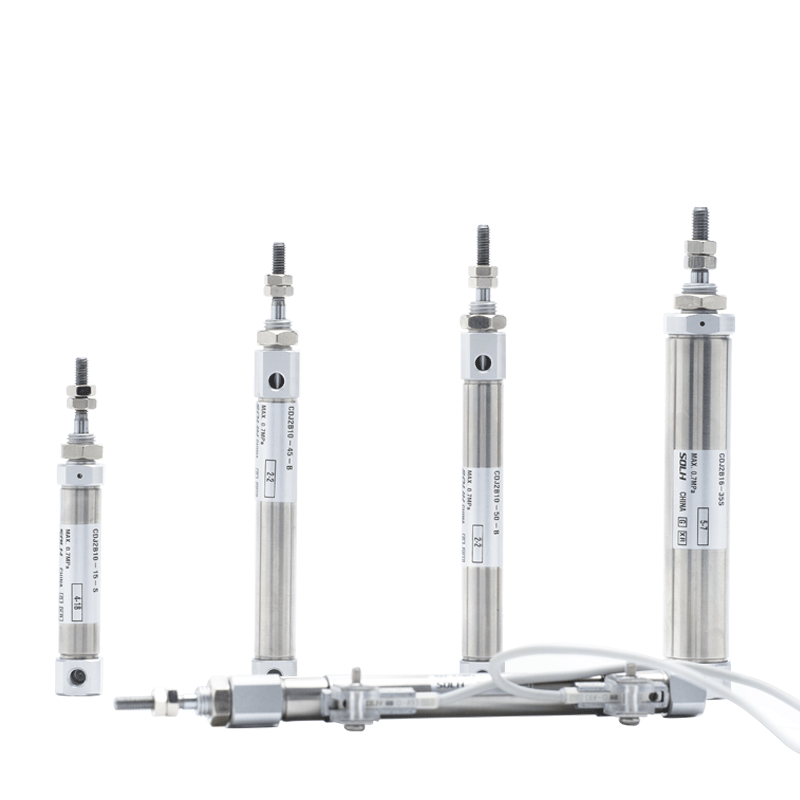

Серијата SOLH CDJ2 е мини цилиндар од нерѓосувачки челик опремен со магнетски прстен, кој е целосно заменлив со серијата SMC CJ2. Големини на отвори: φ6 / 10 / 16 mm. Извонредни карактеристики: ултра компактен преглед, лесна конструкција, отпорност на корозија и стабилна работа со висока фреквенција со голема брзина. Широко се користи во електроника, медицина, преработка на храна и прецизна автоматизација на станици со ограничен простор; мејнстрим минијатурен линеарен актуатор.
1. Стандардна спецификација: Одговара на димензионалниот стандард на мини цилиндрите на SMC (не ISO стандард), универзални димензии за монтирање во индустријата.
2. Материјал: 304 нерѓосувачки челик буре и клипна шипка, отпорна на 'рѓа и отпорна на корозија, погодна за влажни, слаби киселини, слаби алкали и чисти производни средини.
3. Структура: Право тркалезно буре, стиснати завршни капачиња, дизајн без шипки, ултра мал волумен. CDJ2-16×100 само прибл. 120гр.
4. Операциски варијанти
-- CDJ2B Двојно дејство: Довод на воздух на двата краја, универзален стандарден модел
-- CDJ2E Едноделно: Пролетно враќање; CDJ2ET: Продолжи пролетта
-- CDJ2KB Не-ротирачки: Шестоаголна клипна шипка за анти-виткување и прецизно позиционирање
5. Перница: Стандардна гумена перница; воздушно перниче (наставка Z) опционално за апликации со голема брзина за намалување на ударот и бучавата.
6. Заптивање: Заптивка со ниско триење со жлеб за резервоар за масло. Низок почетен притисок (0,06 MPa), работа без масло, работен век ≥5 милиони циклуси.
7. Откривање на позиција: Вграден магнетен прстен, компатибилен со магнетни прекинувачи од серијата M9B / A93 / Z73 за следење на положбата на клипот.

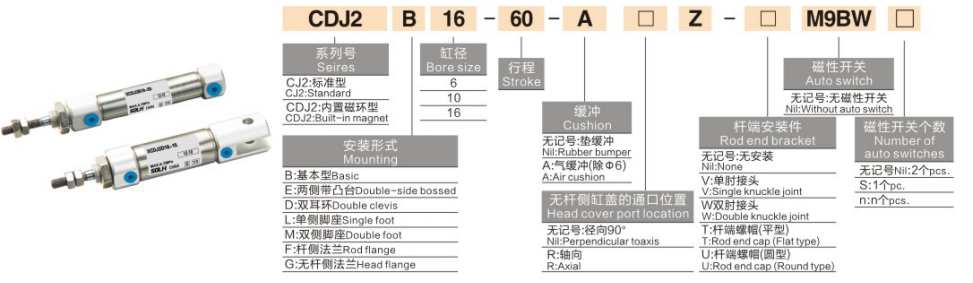

1. Модел Пример:CDJ2B16-50Z-B
|
Сегмент |
Код |
Дефиниција на код |
| CDJ2 |
Код на серијата |
Мини цилиндар од нерѓосувачки челик со вграден магнет |
| B / E / ET / KB |
Тип на акција |
Б=Двојно дејствување Е=Едно актерско пролетно враќање ET=Single Acting Spring Extend KB=Не-ротирачки двојно дејство |
|
16 |
Големина на отворот (мм) |
6/10/16 |
|
50 |
Стандарден удар (мм) |
Двојно дејство макс 200мм; Едно дејство макс 100мм |
|
Z |
Опција за перница |
Празно = Гумена перница Z = Воздушно перниче (достапно φ10/16) |
|
B |
Префрли го Mount Groove |
A=жлеб на патеката; B=жлеб на челична лента (вообичаено) |
2. Референтни примери за стандардна нарачка
-- CDJ2B10-30-B: Bore10, stroke30, двојно дејство, гумена перница, опремен со магнет
-- CDJ2E6-15-B：Bore6, мозочен удар15, пролетно враќање со едно дејство
-- CDJ2KB16-50-B: отвор 16, удар 50, неротирачки шестоаголна клипна шипка
|
Ставка на параметар |
Стандардна спецификација |
| Опсег на дупнатини |
φ6, φ10, φ16 mm |
| Работен притисок |
0,1~0,7MPa (Едно дејство:0,2~0,7MPa); мин. почетен притисок 0,06MPa |
| Доказ притисок |
1,05 MPa |
| Амбиентална температура |
-10 ~ +70 ℃; 0 ~ +60 ℃ кога се опремени со магнетни прекинувачи |
| Работна брзина |
50 ~ 750 mm/s |
| Перница |
Стандардна гумена перница; Воздушно перниче (Z) опционално за φ10/16 |
| Тема за воздушно пристаниште |
M5×0,8 за сите отвори |
| Подмачкување |
Достапно е претходно подмачкано, работење без масло |
| Толеранција на мозочен удар |
± 1,0 mm |
1. Двојно дејствување CDJ2B
|
Отвор (мм) |
Потисок (N) |
Сила на влечење (N) |
Прибл. Хоризонтално оптоварување (кг) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. CDJ2E со едно дејствување (пролетно враќање @0,5MPa)
| Отвор (мм) |
Потисок (N) |
Сила за враќање на пролетта (N) |
Прибл. Хоризонтално оптоварување (кг) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Додатоци за монтирање
-- B Основен тип: Директна монтажа преку навои на крајните капачиња (најшироко користени)
-- F Прирабница: Монтирање на прирабница од страна на прачка / од страна на главата
-- L Држач за стапало: фиксирање со едно стапало
-- D Двојна клетка: задна двојна клетка (φ10/16)
-- E Boss монтажа: Мулти-ориентирани држачи за монтирање на крајните капачиња
2. Главна изводна серија
-- CDJ2B: Стандардно двојно дејствување
-- CDJ2E: Едно дејство, пружина повлекување (автоматско повлекување по прекинување на воздухот)
-- CDJ2ET: Едно дејство, пролетно продолжување (автоматско продолжување по прекинување на воздухот)
-- CDJ2KB: Не-ротирачка шестоаголна клипна шипка
-- CDJ2RB: Тенка верзија со директно монтирање без држачи за монтирање
1. Избор на отвори: Пресметајте го потребниот потисок/оптоварување, резерва ≥50% безбедносна маржа; изберете помал отвор за поголема циклична брзина.
2. Потврда за удар: Додадете дополнителна маржа од 10~20 mm за ефективно патување; Максимален удар: двојно дејство 200 mm, едно дејство 100 mm.
3. Поклопување на конфигурацијата
-- Тип на дејство: Двојно дејство → Б; повлекување пружина со едно дејство → E; позиционирање против извртување → KB
-- Перница: Ракување со голема брзина изберете Z воздушно перниче
-- Повратни информации за позицијата: Изберете модел опремен со магнет, одговарајте на магнетните прекинувачи M9B/A93
Мини цилиндарот од типот на пенкало SOLH CDJ2 од нерѓосувачки челик е заменлив со SMC CJ2, достапен во варијанти со двојно дејство, едно дејство и неротирачки хексагонални прачки, опционално гумено/воздушно перниче, дизајн без масло отпорен на корозија, идеална компактна високофреквентна минијатурна минијатурна автоматска медицинска опрема и линеарен актуатор за медицинска храна.
