Паралелен пневматски држач за линеарен водич од серијата HFZ

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH HFZ е паралелна држач со висока цврстина опремена со интегриран линеарен водич со валјак/топче, управуван од синхрони механизам со двоен клип и багажник и шило. Целосно заменлив со серијата SMC MHZ2.

     Достапни се три варијанти на операција:

     -- HFZ: Стандарден тип со двојно дејство

     -- HFSZ: нормално затворено со едно дејство (пружинска клешта, држење за исклучување)

     -- HFTZ: Нормално отворено со едно дејство (испуштање на пролет, отворено исклучување) Погодно за општо прецизно стегање со општо лесно и средно оптоварување, автоматско склопување и апликации со роботски ефектори.

Основна структура и оперативен принцип

  1. Пренос: синхрон погон со двоен клип + багажник и шило. Две вилици одржуваат совршено паралелно движење без поместување или отклонување.

  2. Систем за водич: Интегриран линеарен водич со валјак/топче со иглички за лоцирање на дното за да се спречи поместување. Одлична цврстина, висока точност на повторување и силна отпорност на офсет оптоварување.

  3. Режими на работа

     -- HFZ двојно дејство: Довод на воздух за отворено / затворање, универзално континуирано производство

     -- HFSZ Едноделно NC: Доводот на воздух ги отвора вилиците; пружински стеги при исклучување на воздухот (држење на работното парче со исклучување)

     -- HFTZ Едноделно НЕ: Снабдувањето со воздух ги затвора вилиците; пружината се отвора кога се исклучува воздухот (автоматско исклучување на струја)

  4. Конструкција: Тело од алуминиумска легура, вилици од нерѓосувачки челик, вграден магнетен прстен. Двострани магнетни жлебови на прекинувачот; повеќе монтажни површини: долна / странична / проодна дупка.

  5. Точност на положбата: ±0,01 mm (дупнатина 6~25); ±0,02 mm (дупнатина 32~40), стабилна при високофреквентно возење велосипед.

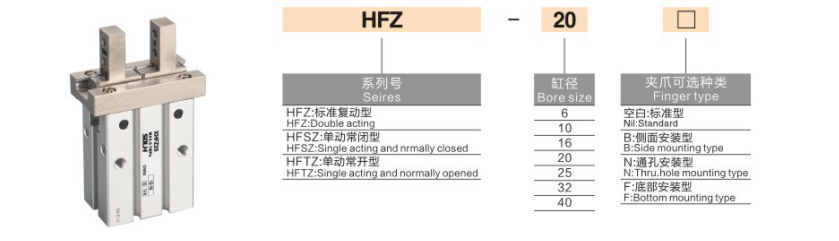

Целосно правило за кодирање на моделот

 1. Модел Пример:HFZ20N-M9BW

 2. Стандардна референца за нарачка

     HFZ25N-M9BW отвор 25, двојно дејство, држач низ дупка, магнетен прекинувач M9B со кабел од 1 m.

Универзални основни технички спецификации

Референтна табела за мозочен удар и сила на стегање (0,5 MPa, стандардни вилици)

⚠️ Важна забелешка: Ефикасната сила на стегање се намалува како што се зголемува должината на продолжувањето на вилицата L. Потврдата на оптоварување со безбедносен фактор ≥1,5 е задолжителна.

Претпочитани сценарија за апликација

  ✅ Изберете HFZ серија ако:

     -- Потребна е директна замена за SMC MHZ2; бараат функција за задржување/отпуштање на исклучување со едно дејство

     -- Прецизно паралелно стегање со лесно и средно оптоварување: 3C електроника, прецизен хардвер, обликување со вбризгување, опрема за пакување

     -- Потребна е висока цврстина и отпорност на оптоварување со поместување за станиците за склопување на краен ефект и прецизност на роботот

     -- Флексибилна монтажа во повеќе насоки: инсталација преку дупка / странична / долна страна за компактен интегриран механизам

Насоки за избор на клучеви

   1.Изберете ја големината на отворот според тежината на работното парче и режимот на стегање (надворешно/внатрешно држење), обезбедете сила на стегање ≥1,5 пати поголема од реалното оптоварување

   2.Избор на режим на работа

     -- Непрекинато стегање за исклучување → HFSZ нормално затворено

     -- Автоматско ослободување за исклучување → HFTZ нормално отворено

     -- Континуирано масовно производство без потреба од сигурносна пружина → HFZ двојно дејство

  3. Избор на монтажа: Стандардна дупчеста дупка (празна) / преку дупка (N) / странична монтажа (B) за да одговара на платформата или држачот

  4. Откривање позиции: опреми -M9□ магнетни прекинувачи, двострани слотови поддржуваат 2 прекинувачи за повратни информации за отворени и затворени сигнали

  5. Контрола на оптоварување со поместување: Ограничете ја должината на продолжувањето на вилицата L, избегнувајте надминување на дозволениот момент на свиткување на линеарното водилка

Резиме на една реченица

     SOLH HFZ линеарна водилка паралелна пневматска држач усвојува водилка со ролери/топка и синхрони погон со држач, достапен во HFZ со двојно дејство, NC HFSZ и NO HFTZ варијанти со едно дејство со опции за повеќе монтирање и ± 0,01mm висока прецизност, директно заменливи со MHZrimp роботи идеално решение за високо- 3C, склопување на хардвер и општа автоматизација.
