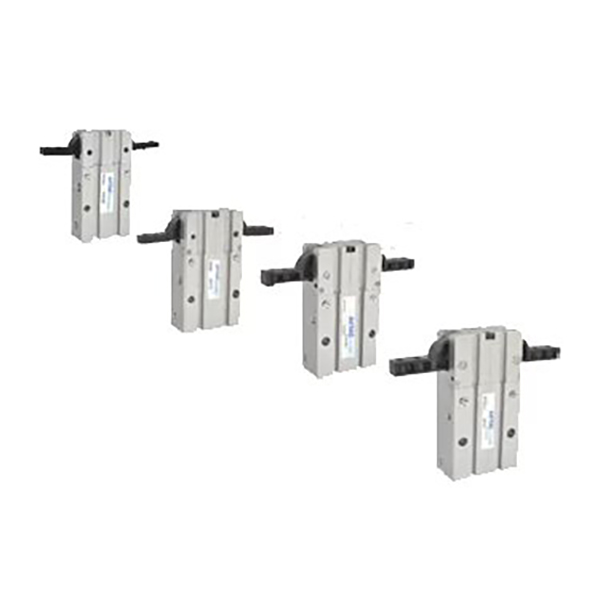

Пневматски држач со широко отворање од 180° од серијата HFR

Марка: SOLH од Richge Technology

Преглед на производот

     SOLH HFR серијата е пневматска држач со 2-вилица со широкоотворена 180° поврзана со вртење. Јачина на јадрото: целосен отвор на вилицата од 180° за максимален клиренс, одлична способност за механичко избегнување, три универзални површини за монтирање, интегрирана структура отпорна на прашина и претходно инсталиран постојан магнет. Тој е главен избор на актуатор за станици со лесно оптоварување на кои им е потребен голем простор за замавнување за да се елиминираат пречки при чепкање и место и зафаќање на работните парчиња со широк опсег.

Основна структура и работни карактеристики

     -- Принцип на работа: клипот го турка склопот на склопување за да придвижи две вилици за ротационо движење. Аголот на замавнување со една вилица достигнува 90°, челустите формираат права линија кога целосно се отвораат за да се максимизира просторот за избегнување.

     -- Карактеристика на дејствување: Стандардно двојно дејствување; довод на воздух за стегање, обратен воздух за отворање. Максимален агол на отворено 180°±2°, агол на презатворање -2°~-5° за стабилно позиционирање.

     -- Заштита од прашина и абење: оптимизирана структура отпорна на прашина во делот на вилицата за правливи средини. Металните сепараторни плочи ги изолираат површините со триење за да го намалат абразијата и да го продолжат работниот век.

     -- Флексибилна монтажа: Три страни за монтирање (странични / долни / задни). Лоцирањето на дупките за игличките на долната основа ја подобрува точноста на склопувањето и ја повторува конзистентноста на позиционирањето.

     -- Компатибилност со сензори: Постојан магнет опремен за сите спецификации. Кружните жлебови на сензорите на страничните ѕидови поддржуваат директно поставување на магнетни прекинувачи CMSH/DMSH(S) без дополнителни држачи.

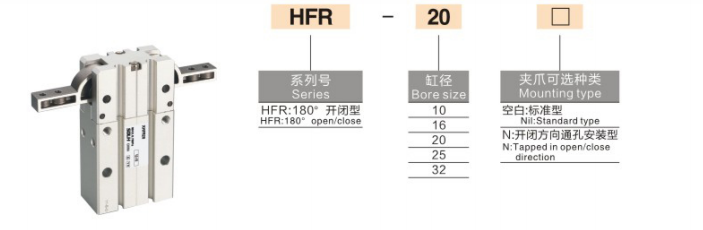

Целосно правило за кодирање на моделот

   1. Модел Пример:HFR20N+2CMSH

   2. Референтни примери за стандардна нарачка

     -- HFR16: Отвор 16, основен модел со двојно дејство без магнетен прекинувач

     -- HFR25N:Бор 25, верзија за монтирање преку дупка

     -- HFR32+2CMSH: Отвор 32, опремен со два магнетни прекинувачи CMSH

Универзални основни технички спецификации (двојно дејство @0,5MPa)

Основни конкурентни предности

   1. Ултра широк отвор од 180° за целосно механичко избегнување

     -- Вилиците се порамнуваат во права линија со целосен удар, обезбедувајќи максимален клиренс за да се решат проблемите со пречки на работното парче, идеални за длабока празнина и отварање на компонентите за тесно отворање.

   2. Лесна ефикасна структура за поврзување на стожерот

     -- Поедноставениот дизајн на поврзување ја намалува телесната тежина за 15% наспроти еквивалентни паралелни држачи, брз одговор погоден за високофреквентни циклуси на светлосно оптоварување.

   3. Отпорен на прашина и отпорен на абење за тешки услови во работилницата

     -- Специјалното запечатување на вилицата спречува навлегување на остатоци; металните сепаратори против триење обезбедуваат животен век на циклусот ≥5 милиони пати.

   4. Тристрана монтажа плус иглички за лоцирање за лесно пуштање во работа

     -- Мултиориентационите дупки за монтирање заедно со иглите за лоцирање на дното овозможуваат брзо центрирање и постојано повторување на позиционирање за сложен распоред на алатот.

   5. Вграден магнет, подготвен за инсталација на сензор

     -- Стандардниот интегриран постојан магнет и посебните жлебови за лизгање ги елиминираат дополнителните тела за монтирање, заштедувајќи ја цената на компонентата и времето на склопување.

Форми за монтирање и типични индустриски апликации

   1. Опции за монтирање

   -- Странично монтирање: Хоризонтално држење со широк отвор за пренос на работните парчиња со широки димензии на склопувачките линии

   -- Долна монтажа: вертикално подигање плус движење за избегнување за мувла во длабока празнина и собирање контејнери

   -- Задна монтажа: Латерално држење за затворени станици склони на механички пречки

   2. Типични сценарија за примена

     -- 3C & Electronics: Зафатени мобилни средни рамки, прегради за батерии и големи пластични куќишта

     -- Автомобилски компоненти: Трансфер на школки од светилки, внатрешни панели и големи гумени делови

     -- Пакување и логистика: избегнување берење големи картони, палети и материјали во кеси

     -- Општа автоматизација: станици за товарење/растовар, промет и склопување на кои им е потребен клиренс од 180°

Водич за брз избор во 3 чекори

   1. Избор на отвори врз основа на масата на работното парче и вртежниот момент на држење

     -- 10 ≤0,5kg;16 =0,5~1kg;20 =1~2kg;25 =2~3kg;32 =3~5kg. Резервирајте ≥30% безбедносна маржа.

   2. Потврда за удар со замав

     -- Изберете HFR ако е потребно целосно избегнување на 180°; изберете MHW2 ако само широкоаголно стегање без сериозни пречки.

   3. Поклопување на конфигурацијата

     -- Контрола на интерблок на PLC: Инсталирајте два CMSH прекинувачи за да го следите статусот на целосно отворен и затворен.

     -- Барање за монтирање: Стандардна верзија со иглички за лоцирање за позиционирање на дното; изберете наставка N за инсталација преку дупка.

Резиме на една реченица

     SOLH HFR пневматски држач со широк отвор од 180° од типот на стожер, усвојува механизам за замавнување на поврзување со целосно растојание на вилицата од 180°, тристрана монтажа, конструкција отпорна на прашина и вграден магнет; претпочитан активатор со лесно оптоварување за автоматизирано собирање и место, станици за превртување кои бараат голем механички простор за избегнување во 3C, опрема за автомобили и пакување.
