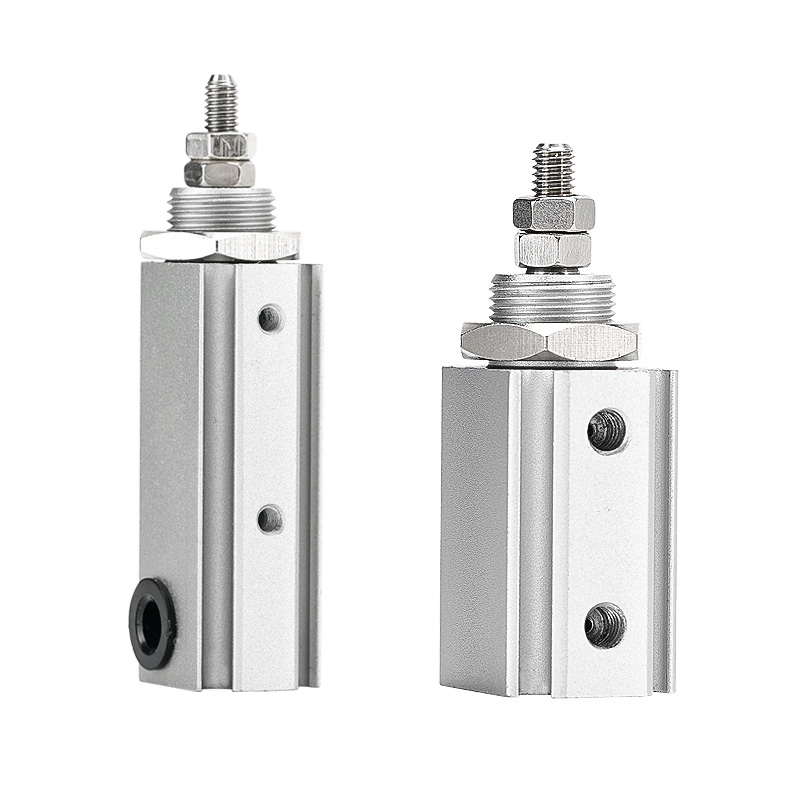

Пински цилиндар од серијата CJP2 (двојно дејство)

Цилиндар со игла со двојно дејство од серијата CJP2 (компактен микро цилиндар)

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH CJP2 е компактен иглички цилиндар со двојно дејство. Основни предности: ултра кратко тело, лесна структура, стабилен двонасочен потисок и сигурна работа со висока фреквенција. Дизајниран за двонасочно прецизно движење со туркање-влечење во ограничен простор, средни микро оптоварувања и автоматизирани станици со висок циклус. Тоа е главниот модел за микро двонасочни линеарни апликации за возење.

Основна структура и карактеристики на дизајнот

     -- Режим на возење: двојно дејство (довод на воздух и за продолжување и за повлекување на ударот). Опсег на отвори: Ø4 / 6 / 10 / 16 mm, покривајќи микро до мали носивост.

     -- Структура: Екструдирано алуминиумско тело (надградено од традиционалната месинг верзија), 55%~65% помала тежина. Опремен со гумени перничиња на двата краја за да се намали ударот и бучавата.

     -- Разновидна монтажа: Достапни се 6 конфигурации за монтирање: основен тип, монтажа на панелот, држач за прирабница, носач за нога, држач за бандаж и држач за монтирање за повеќе ориентации.

     -- Компатибилност со сензори: Сите спецификации изградени со магнетен прстен, поддржуваат инсталација на два магнетни прекинувачи, вклучувајќи минимална дупка Ø4 и удар од 5 mm без дополнителни држачи.

     -- Материјал и запечатување: Цврст анодизиран алуминиум + NBR заптивки, работа без масло, погоден за чисти или малку мрсни средини. Механички работен век ≥3 милиони циклуси.

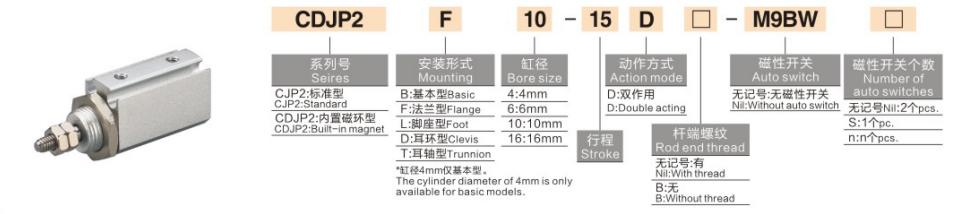

Целосно правило за кодирање на моделот

  1. Модел Пример:CDJP2B10-15D-M9B

   2. Референтни примери за стандардна нарачка

     -- CJP2B6-20D: Отвор 6, удар 20, основен тип со двојно дејство, без магнетен прстен

     -- CDJP2F4-10D: отвор 4, удар 10, монтажа на панел, вграден магнетен прстен

     -- CDJP2B16-30D-2M9B: Отвор 16, удар 30, основен тип, опремен со два прекинувачи M9B

Универзални основни технички спецификации (@0,5MPa, двојно дејство)

Основни конкурентни предности

   1. Ултра кратко лесно тело

     -- Целокупната должина е скратена за 6~9,5mm во споредба со стариот модел CJP, тежината е намалена за 55%~65%, совршена за ултра ограничен распоред за инсталација.

   2. Стабилен двонасочен излез

     -- Дизајн со двојно дејство без повратна пружина. Двонасочниот потисок е 30%~50% поголем од еквивалентни цилиндри со едно дејство, погоден за носивост од 100g ~ 5kg.

   3. Работа со висока фреквенција и низок шум

     -- Гумена перница + запечатување со ниско триење. Работна брзина 50~500mm/s, стабилна над 200cpm, шум од удар ≤60dB.

   4. Стандард за повеќекратна монтажа и целосен магнетен прстен

     -- 6 форми за монтирање се прилагодуваат на сложениот распоред на алатките. Магнетниот прстен опремен за сите големини, дури и минималната дупка Ø4 поддржува двојни магнетни прекинувачи за практично следење на положбата.

   5. Дизајн без масло и долг работен век

     -- Компатибилен со чисти производни линии. Стврднатото алуминиумско тело и заптивките отпорни на абење обезбедуваат стабилно работење во текот на ≥3 милиони циклуси.

Опции за монтирање и типични индустриски апликации

    1. Форми за монтирање

     -- Основен тип (B): Крајна надворешна нишка аксијално фиксирање за директно притискање-влечење

     -- Тип на панел (F): Тело вградено во панелот на опремата за ултра тенок распоред

     -- Тип на прирабница (L): Прицврстување на страничната прирабница на прачка за апликации со вертикално оптоварување

     -- Тип на стапало (T): Нога за долна нога за хоризонтално странично притискање

   2. Типични сценарија за примена

     -- 3C Electronics: држење на микро компоненти, исфрлање чип, тест за издржливост на копчињата, минијатурно возење со жига

     -- Прецизна опрема: префрлување на микро вентили, позиционирање на влакна, фино прилагодување на инструментот, минијатурно активирање на лизгачот

     -- Општа автоматизација: високофреквентно товарење/растовар, лупење на етикетата, пренос на работното парче со краток удар

     -- Медицински уреди: телескопско движење на мали инструменти, погон на микро течност, склопови за прецизно позиционирање

Споредба на избор: CJP2 VS CJ1 VS CJP микро цилиндри

Водич за брз избор во 3 чекори

   1. Избор на отвори врз основа на носивост

     -- Ø4 ≤0,5kg;Ø6=0,5~1kg;Ø10=1~3kg;Ø16=3~5kg. Резервирајте ≥30% безбедносна маржа.

  2. Потврда за мозочен удар

     -- Изберете мозочен удар според потребното патување; дајте приоритет на пократки удари за стабилно високофреквентно возење велосипед.

   3. Поклопување на конфигурацијата

     -- Поставете ја контролата во затворена јамка: опремете два магнетни прекинувачи M9B за двонасочна повратна информација за положбата.

     -- Распоред на инсталација: Тип на панел (F) за вградена опрема; основен тип (Б) за склоп со аксијален навој.

Резиме на една реченица

     Компактниот пневматски цилиндар со двојно дејство SOLH CJP2 има ултракратко лесно тело, двонасочен стабилен потисок, гумена перница и 6 варијанти за монтирање; Вграден магнетски прстен од верзијата CDJP2 компатибилен со прекинувачи од серијата M9, идеален микролинеарен побудувач за двонасочни задачи при влечење со краток удар во 3C, прецизни инструменти и опрема за медицинска автоматизација.
