Марка: SOLH од Richge Technology

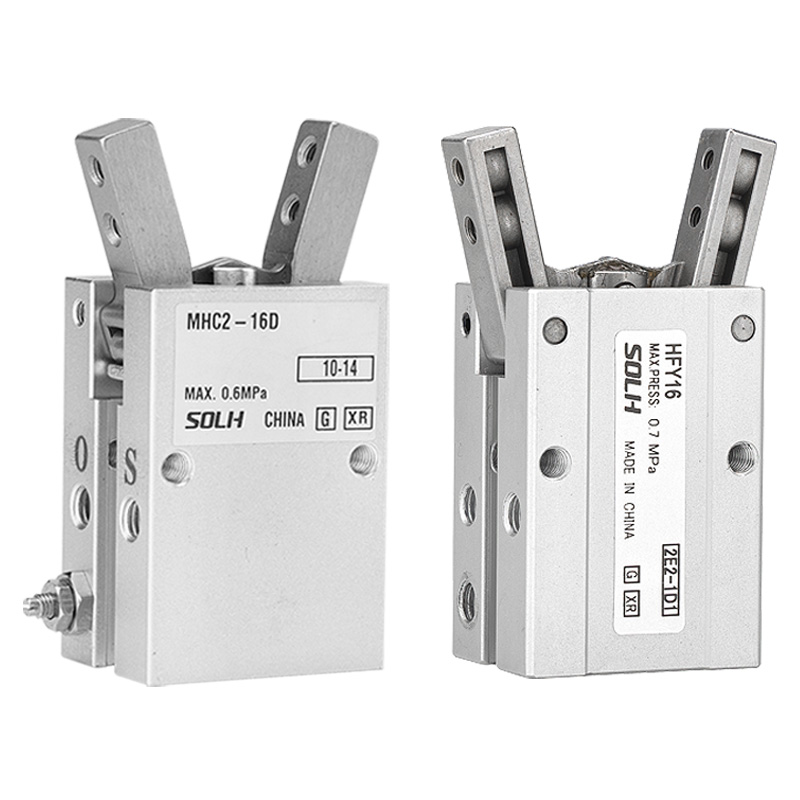

Серијата SOLH HFY е компактна држач за нишање во форма на Y, управувана од механизам со еден клип и ролна рачка, директна алтернатива на SMC MHC2. Основни карактеристики: засилување на вртежниот момент на рачката за силна сила на стегање, голем агол на отворање на замавнување, тенко тело за тесен простор за инсталација. Идеален за тркалезни, заоблени и неправилни мали компоненти, широко користени во електроника, хардвер, пластични делови и станици за склопување лесно.
1. Пренос: Единечниот клип го турка склопот на тркалезната рачка за да го претвори линеарното движење во движење на замавнување од типот Y. Структурата на рачката го засилува излезниот вртежен момент за моќно стегање.
2. Режими на работа
-- HFY: Двојно дејство (стандардно) – двонасочна контрола на воздухот за отворање и затворање
-- HFTY: Нормално отворено едно дејство – стеги за довод на воздух; пролетта автоматски се отвора по губење на притисокот
3. Агол на замавнување: Максимално отворено +30°, презатворање -10°, вкупно ефективно замавнување прибл. 40°, обезбедува доволно простор за отворање за берење делови.
4. Конструкција: Тело од тврдо анодизирано алуминиум, вилици со висока јачина, вграден магнетен прстен. Три површини за монтирање (долни / странични / задни). Интегрирани прилагодливи вентили за гас за независна контрола на брзината.
5. Точност на положбата: Повторена точност на позиционирање ± 0,02 mm, стабилна за лесно прецизно берење.

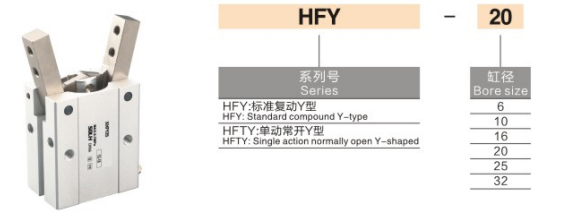

1. Модел Пример:HFY20-M9BW
|
Сегмент |
Код |
Дефиниција |
| HFY / HFTY |
Код на серијата HF |
Y = Двојно дејство Y замав држач HFTY = Нормално отворено со едно дејствување |
|
20 |
Големина на отворот (мм) |
6,10,16,20,25,32 |
| -M9B |
Магнетен прекинувач |
M9B (NPN) / M9N (PNP) W=1m кабел; L=3m кабел |
| Прилагодена наставка |
Факултативна надградба |
-X Проширена вилица -J капак отпорен на прашина |
2. Стандардна референца за нарачка
HFY25-M9BW отвор 25, двојно дејство, опремен со магнетен прекинувач M9BW (кабел од 1 m).
|
Ставка на параметар |
Стандардна спецификација |
| Конфигурација на вилицата |
2 челусти, движење со замавнување со вртење од типот Y |
| Режим на работа |
HFY двојно дејствување; HFTY Едноделно БР |
| Работен притисок |
HFY: 0,15~0,7MPa HFTY:0,25~0,7MPa (оптимално:0,5MPa) |
| Доказ притисок |
1,0 MPa |
| Температура на околината |
-20 ~ +70 ℃ (без шлаг внатре во цевките) |
| Повторете ја точноста на позицијата |
±0,02 mm |
| Максимална оперативна фреквенција |
180 циклуси во минута |
| Тема за воздушно пристаниште |
Отвор 6: М3×0,5 Отвор 10~32: M5×0,8 |
| Подмачкување |
Без масло, челусти претходно наполнети со долготрајна маст |
| Монтирање на прекинувач |
Двострани кружни жлебови, компатибилни со CMSH / DS1-G |
| Опции за монтирање |
Долна, странична и задна монтажа со три површини |
|
Отвор (мм) |
Модел |
Агол на замавнување Отвори/Затвори |
Вртежен момент на стегање (N・cm) |
Максимално продолжување на вилицата (мм) |
Нето тежина (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Важна забелешка: Вртежниот момент на стегање се намалува како што се зголемува должината на продолжувањето на вилицата. Безбедносниот фактор ≥1,5 мора да се резервира за време на пресметката на оптоварувањето.
✅ Дајте приоритет на HFY ако:
-- Работните парчиња се кружни, во облик на лак или неправилни минијатурни компоненти (електронски терминали, мали пластични куќишта)
-- Потребен е релативно голем агол на отворање (~40°) во ограничен плик за инсталација
-- Распоред на опрема со ограничена висина/ширина; Структурата за нишање Y заштедува повеќе простор од паралелните држачи
-- Лесно оптоварување ≤5 кг, возење велосипед со висока фреквенција, побарувачки економичен активатор
-- Потребно е флексибилно монтирање на три површини за компактно прилагодено алатки
|
Ставка за споредба |
Серија HFY |
MHC2 (SMC Original) |
| Преносливост |
Еден клип + лост за вртење |
Камера + рокер лост |
| Акциони верзии |
Двојно дејство / Едноделно БР |
Двојно дејствување / Едноделно NC |
| Опсег на замавнување |
+30°/-10° (Вкупно ~40°) |
+45°/-15° (Вкупно ~60°) |
| Вртежен момент на стегање |
10 ~ 350 N・cm |
15 ~ 420 N・cm |
| Опсег на дупнатини |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Површини за монтирање |
Три страни (долна/страна/задна) |
Две страни (долу/страна) |
| Ниво на трошоци |
Висока цена перформанси домашна алтернатива |
Висока увозна цена |
| Заменливост |
Слична монтажна димензија, малку помал вртежен момент |
Стандардна оригинална спецификација со поголем агол на отворање |
1. Избор на отвори врз основа на масата на работното парче и продолжувањето на вилицата
-- Лесно оптоварување ≤1kg → ø6/10; Средно оптоварување 1~5kg → ø16~32
2. Избор на режим на работа
-- Општо континуирано производство → HFY двојно дејство
-- Потребно е автоматско отворање по исклучување на струја → HFTY едно дејство БР
3. Распоред на монтирање
-- Се претпочита стандардно монтирање на дното; странична монтажа за тесна ширина; заден држач за преносни станици за склопување
4. Прилагодување на брзината
-- Користете вградени прилагодливи вентили за гас за да ја контролирате брзината на замавнување и да избегнете удар од работното парче
5. Позиција повратни информации
-- Инсталирајте магнетни прекинувачи CMSH / DS1-G на двојни жлебови за да откриете целосно отворена и затворена состојба
SOLH HFY Y-тип на пневматски држач за вртење со вртење, ја усвојува структурата за засилување на вртежниот момент на рачката со еден клип, достапна во HFY со двојно дејство и со едно дејство NO HFTY, монтирање на три површини со вграден вентил за гас и отвор за магнетен прекинувач, економична алтернатива на MHC2 за мали кругови и цврсти делови со висока фреквенција C. и опрема за пластична автоматизација.
