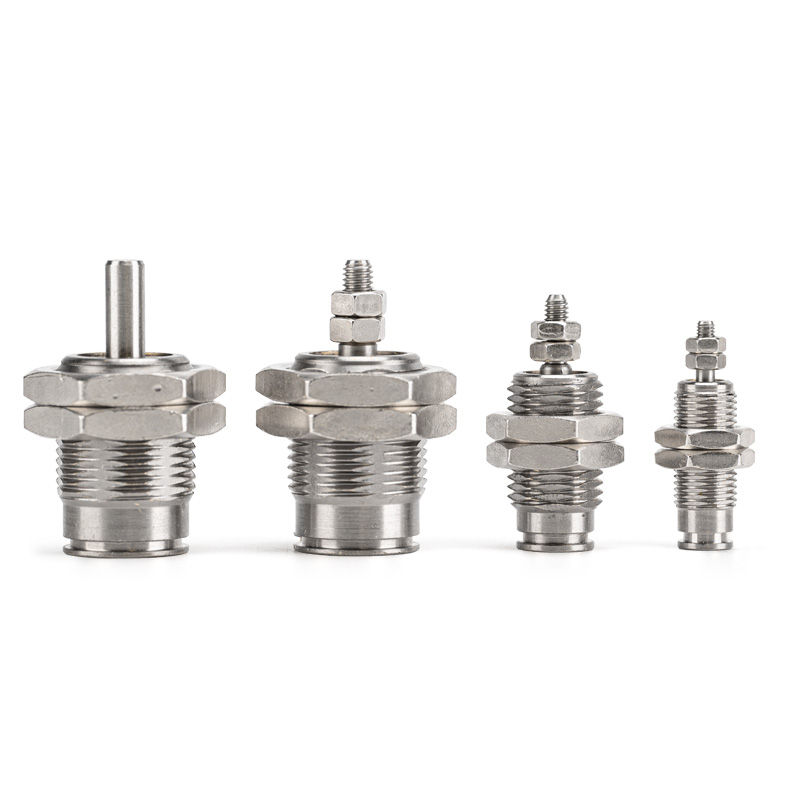

Цилиндар со единечно дејство од серијата CJP (микроцилиндар со краток удар)

Марка: SOLH од Richge Technology

Преглед на производот

     Серијата SOLH CJP е цилиндар за враќање на пружината со едно дејство. Основни карактеристики: ултра кратко тело, минимален отпечаток на инсталација, еднонасочен потисок и автоматско ресетирање на пружината при исклучување на воздухот. Погоден за еднонасочно прецизно движење при притисок-влечење при ограничен простор, мало оптоварување и високофреквентни станици со краток удар. Тоа е класичен модел за минијатурни апликации за возење во една насока.

Основна структура и карактеристики на дизајнот

     -- Режим на возење: Едно дејство (пролетно враќање). Продолжете кога се снабдува воздух; автоматски се повлекува до пролет без воздушен притисок за безбедно работење.

     -- Големини на отвори: Ø4 / 6 / 10 / 16mm, покривање на опсег од микро до лесна носивост (0,1~3kg).

     -- Структура: Тело од тврд анодизиран месинг, клипна шипка од не'рѓосувачки челик, без вградено перниче. Екстра краток преглед, достапен за монтажа на панели или рамно вградување во опремата.

     -- Видови на монтирање: Две основни конфигурации - Монтирање на панел (B) и рамна монтажа (S).

     -- Материјал и запечатување: месингово куќиште + NBR заптивки, работа без масло, компатибилна со чиста и малку мрсна средина. Механички работен век ≥3 милиони циклуси.

     -- Опција за сензор: CDJP варијанта со вграден магнетен прстен, поддржува еден магнетен прекинувач за проширена детекција на положбата.

Целосно правило за кодирање на моделот

   1. Модел Пример:CJPB6-10

   2. Референтни примери за стандардна нарачка

     -- CJPB4-5: отвор 4, удар 5, монтажа на панел, без магнетен прстен

     -- CDJPS10-15: отвор 10, удар 15, рамна вградена монтажа, вграден магнет

     -- CJPB6-10H4: отвор 6, удар 10, монтажа на панел, OD4 приклучок за притискање

Универзални основни технички спецификации (0,5MPa, враќање на пролетта со едно дејство)

Основни конкурентни предности

   1. Ултра компактен преглед заштедува простор за инсталација

     -- Екстра краткото тело поддржува рамно вградување во машина или монтажа на панели, намалувајќи го зафатениот простор до 50% во споредба со стандардните цилиндри, идеални за екстремно ограничени станици.

   2. Еднонасочен потисок со ресетирање на исклучување

     -- Повлекувањето на пружината се активира откако ќе се прекине доводот на воздух. Безбедно за стегање, исфрлање и запирање на позиционирање еднонасочни движења.

   3. Брз одговор и стабилна работа со висока фреквенција

     -- Запечатувањето со ниско триење без перници овозможува постојано возење велосипед ≥250 cpm за задачи кои се повторуваат со краток удар.

   4. Работа без масло и продолжен работен век

     -- Погоден за чисти работни услови. Месинг телото и издржливото запечатување гарантираат ≥3 милиони циклуси без одржување.

   5. Флексибилна монтажна конфигурација

     -- Достапна е вградена монтажа на панел и рамна; Крајот на шипката може да биде рамен или заоблен за да одговара на различни механички дизајни.

Опции за монтирање и типични индустриски апликации

   1. Форми за монтирање

     -- Монтирање на панелот (B): Прирабница фиксирана на површината на опремата, погодна за надворешно притискање и влечење движење

     -- Флеш монтажа (S): тело е вградено во отворот на опремата, само клипната шипка е изложена за максимална заштеда на простор во машината

   2. Типични сценарија за примена

     -- 3C & Electronics: Стегање на микро делови, исфрлање чип, минијатурен погон за движење, тестирање на издржливост на копчињата

     -- Прецизни инструменти: префрлување на мини вентили, позиционирање на влакна, фино прилагодување на инструментот, запирање со краток удар

     -- Општа автоматизација: високофреквентно товарење/растовар, лупење на етикетата, пренос на микро компоненти, еднонасочно стегање

     -- Медицинска опрема: минијатурно проширување на инструментот, погон на микро течност, склопови за прецизно позиционирање

Водич за брз избор во 3 чекори

   1. Избор на отвори врз основа на носивост

      -- Ø4 ≤0,3kg;Ø6=0,3~0,7kg;Ø10=0,7~2kg;Ø16=2~3kg. Резервирајте ≥50% безбедносна маржа.

   2. Потврда за мозочен удар

     -- Стандарден удар: 5/10/15 mm. Пократките удари обезбедуваат постабилни перформанси на висока фреквенција.

   3. Поклопување на конфигурацијата

     -- Повратни информации за позицијата: изберете CDJP со вграден магнет плус еден прекинувач M9B за следење на продолжената положба.

     -- Распоред на монтирање: рамна вградена монтажа (S) за внатрешна инсталација на опремата; држач за панел (B) за површинско склопување.

Резиме на една реченица

     Пневматскиот цилиндар SOLH CJP со повратна пружина со едно дејство, нуди ултракратко компактно тело со панели и вградени опции за монтирање со рамна вода; Верзијата CDJP поддржува откривање на магнетен прекинувач, идеален економичен минијатурен активирач за еднонасочно исфрлање со краток удар, задачи за стегање и позиционирање во ограничен простор 3C, прецизен инструмент и опрема за медицинска автоматизација.
