Серија на пневматски компоненти

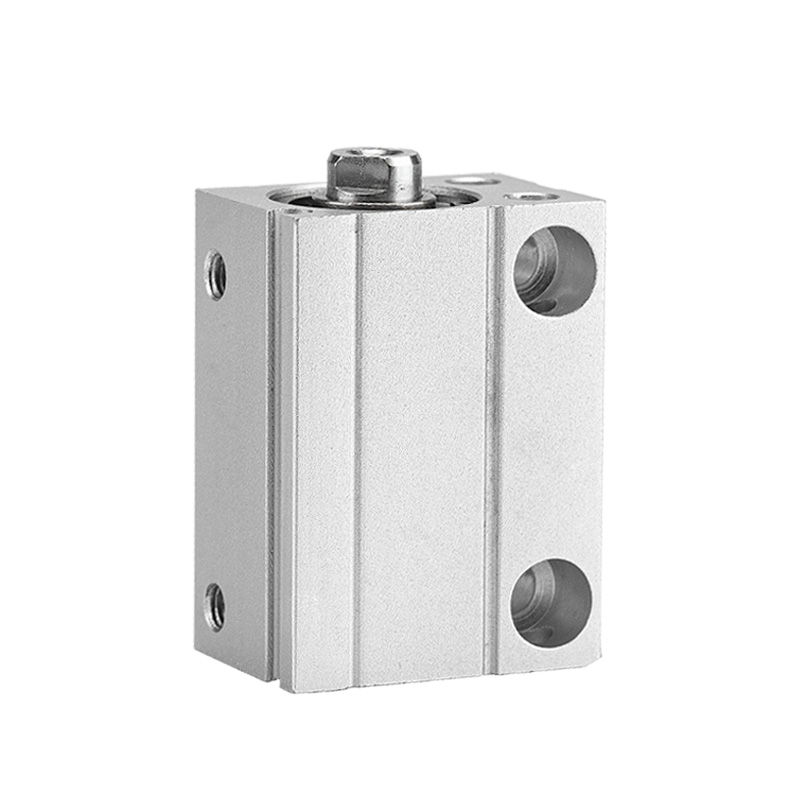

SOLH CDUJB ултра компактен цилиндар за слободно монтирање е развиен за опрема со ограничен простор за инсталација. Во споредба со конвенционалните CU серии, нејзината должина е намалена за 64% и намалување на волуменот за 70%. Квадратното компактно тело поддржува директно монтирање на повеќе површини без дополнителни држачи. Поставата на производи вклучува немагнетна CUJB, CDUJB опремена со магнет и CDUJS за чистење без бакар. Големините на отворите се движат φ4~20mm, достапни во типови на повратни пружини со двојно дејство и едно дејство со опционална гумена перница. Магнетизираните модели одговараат на минијатурните магнетни прекинувачи за прецизно движење со краток удар и поддржуваат работа без масло. Широко се применува во 3C електроника, позиционирање на нафора со полупроводници и медицинска чиста автоматизација. Плочите со магнетна заштита се опционални за густо наредени цилиндри.

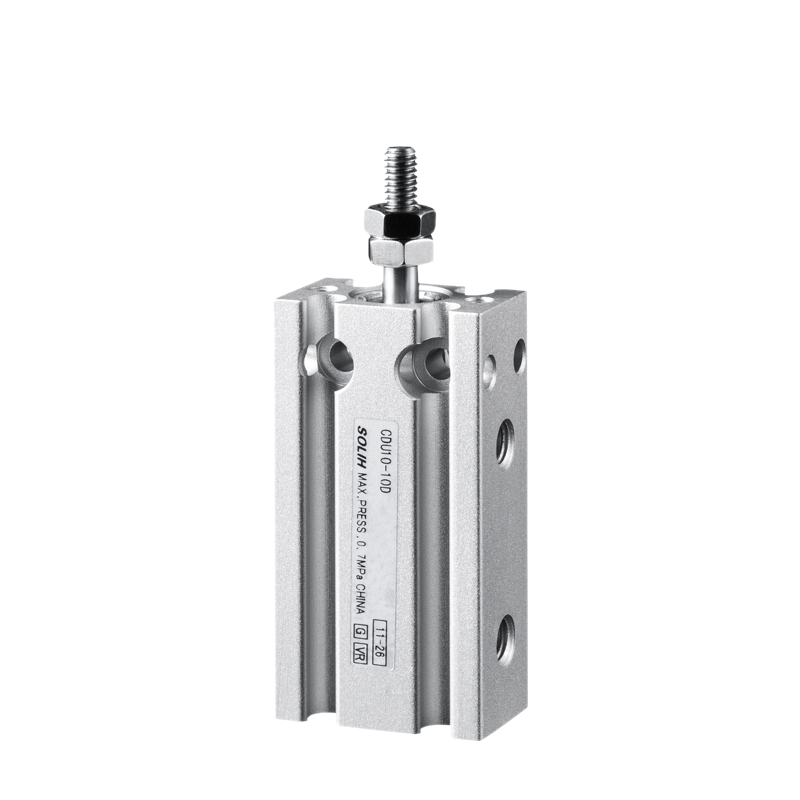

SOLH CU/CDU правоаголниот цилиндар за слободно монтирање се одликува со ултра тенка блок структура со дупки за монтирање на повеќе површини, што овозможува директна инсталација со повеќе агли без загради за да заштеди простор на опремата. Целосните варијанти вклучуваат немагнетни модели на CU, CDU опремени со магнети, неротирачки шипки CDUK и модели со двојни водени прачки CDUW. Големини на отвори φ6~32mm, достапни во типови со едно/двојно дејство со фиксирани гумени браници на двата краја за континуирано работење без масло. Серијата CDU е компатибилна со магнетните прекинувачи CMSH и DMSH за откривање позиција и толерира делумно странично оптоварување. Широко се користи во 3C и полупроводнички сложувалки, затворачи за автоматизација, позиционирање на лесно стегање и мали механизми за притискање за компактна автоматска опрема.

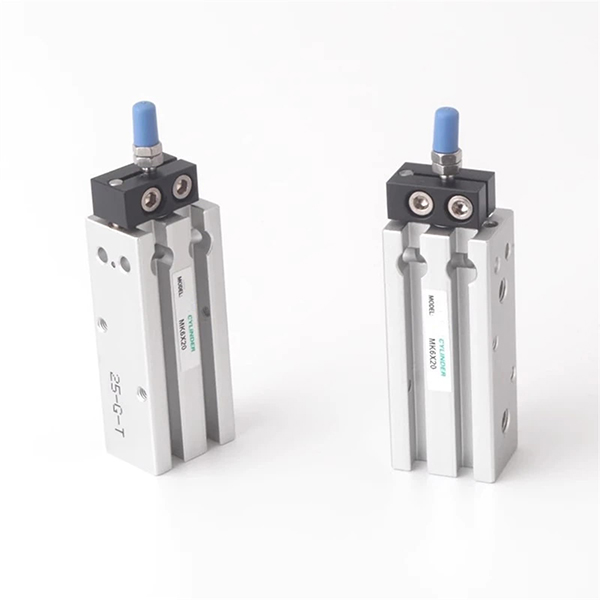

Компактниот цилиндар SOLH MK со шест површини е надграден од MD цилиндарот со вграден механизам против ротација. Точноста против извртување на клипната шипка достигнува ≤±0,5°, директно заменлива со сериите Airtac MD и SMC CQS. Квадратното тенко тело овозможува инсталација без држачи на шест страни и го олеснува компактниот паралелен распоред на повеќе цилиндри. Варијантите вклучуваат MK со двојно дејство, MSK/MTK со едно дејство, двојна шипка MKD и модели со прилагодлив удар MKJ. Вграден магнетен прстен опционален со гумени краеви бафери и способност без масло. Големини на отвори φ6~32mm, широко применети во 3C прецизно алатирање и позиционирање на стегање со краток удар за автоматизација која бара фиксен агол на работното парче во ограничен простор.

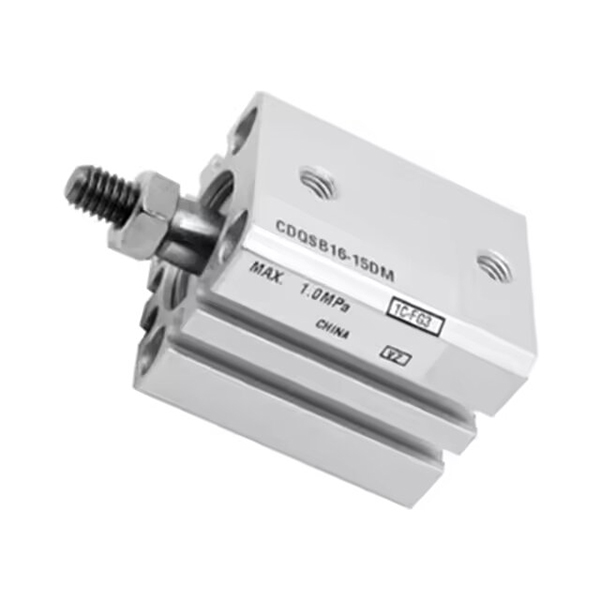

Компактниот тенок цилиндар SOLH CQS е димензионално заменлив со серијата SMC CQS и надграден од серијата CQ2. Квадратното ултра тенко тело се карактеризира со пократка вкупна должина за високопрецизни задачи со краток удар во ограничен простор. Варијантите вклучуваат стандардна единечна шипка, CQSW двојна шипка, CQSK неротирачка прачка и модел со долг животен век XB24. CDQS со вграден магнет поддржува повеќестрана монтажа на магнетни прекинувачи. Опремен со заптивка за складирање на масло со ниско триење за работа без масло и работен век до 5 милиони циклуси, поврзан со фиксирани гумени пуфери на двата краја. Големини на отвори φ12~25mm, широко користени за туркање, стегање и позиционирање на прецизни тела на полупроводничка и 3C електронска опрема за доградба и замена.

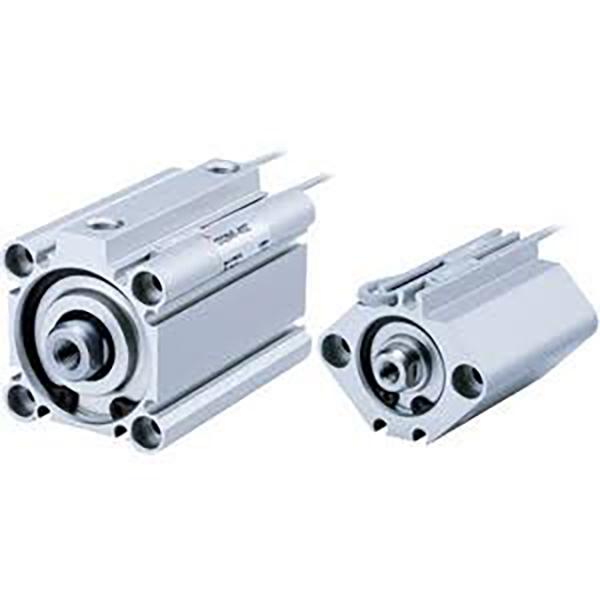

Квадратен компактен тенок цилиндар SOLH CQ2 е целосно заменлив со серијата SMC CQ2. Неговото ултра кратко квадратно тело ја намалува должината за 50% во споредба со конвенционалните цилиндри за врзување за да заштеди простор за инсталација. Опфаќа целосен опсег на отвори φ4~200mm со изобилни варијанти: единечна прачка, CQ2W двојна шипка, CQ2K неротирачка клипна шипка, опционална воздушна перница и верзија со ултра краток удар. Моделите CDQ2 со вграден магнет поддржуваат монтажа на повеќестрани магнетни прекинувачи без испакнати сензори. Опремени се стандардни гумени браници, а воздушното перниче е опционално за работа со голема брзина. Усвојување на заптивка со ниско триење резервирано со масло за работа без масло со работен век до 5 милиони циклуси, широко користен за стегање, туркање и позиционирање во електрониката, автомобилската и автоматизација на пакувањето.

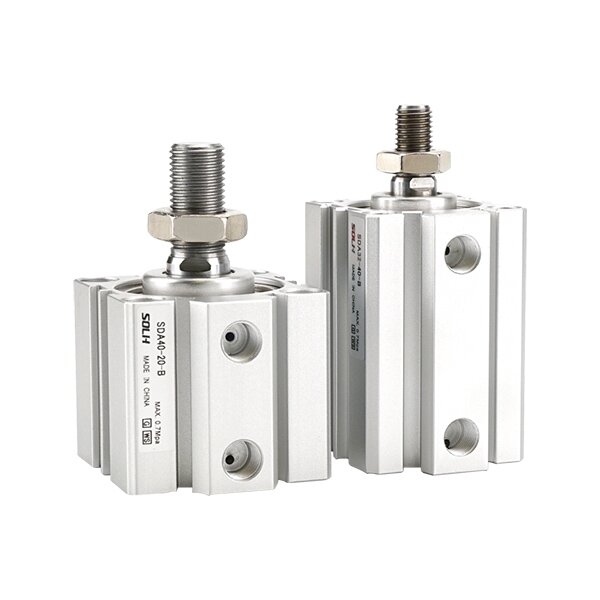

Квадратен ултра тенок компактен цилиндар SOLH SDA е економичен компактен пневматски активирач. Должината на неговото тело е само 1/2 ~ 1/3 од стандардните цилиндри за шипки и поддржува вградена инсталација за да заштеди простор. Димензиите на монтирањето се заменливи со сериите Airtac ACQ и SMC CQ2. Нуди сеопфатни варијанти: двојно дејство, SSA/STA единечно враќање на пружината, SDAD двојна прачка, SDAJ прилагодлив удар и модели опремени со магнет SDAS. Вградените гумени браници на двата краја апсорбираат шок и ја намалуваат бучавата. Заптивката со ниско триење складирана со маснотии овозможува долгорочна работа без масло. Големини на отвори φ12~100mm, погодни за притискање, стегање и позиционирање со краток удар, широко применети во 3C автоматизација, машини за пакување и тела како економично решение за опрема со ограничен простор.

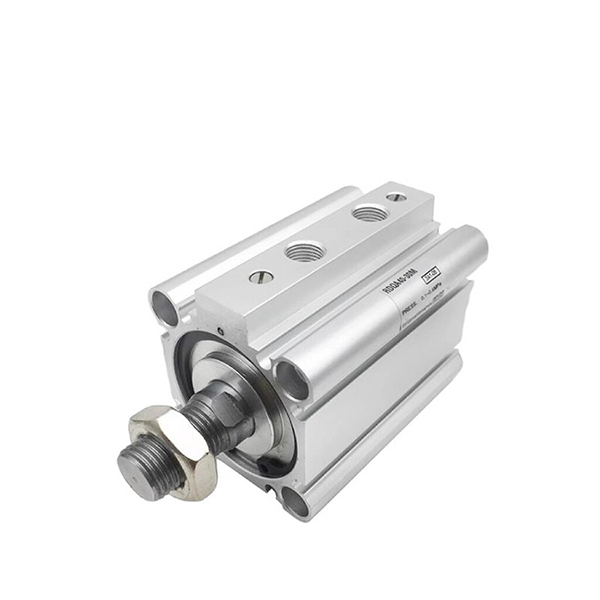

Тенкиот цилиндар SOLH RQ е заменлив со серијата SMC RQ/RDQ. Усвојува иновативна вградена структура на воздушно перниче без прстен со трикратен капацитет за апсорпција на енергија од гумениот пуфер CQ2 ​​и 50% помал работен шум. Ултра тенкото квадратно буре е 20% пократко од обичните тенки цилиндри со воздушно перниче, а димензиите на монтирањето одговараат на CQ2 и CQS за директна замена за надградба. Варијантите покриваат немагнетно RQ, RDQ опремено со магнет и RLQ што може да се заклучува за вертикално оптоварување против паѓање. Погоден за континуирано враќање со голема брзина со 50~500mm/s. Големини на отвори φ20~100mm и поддржува работа без масло. Широко се користи при вчитување/растоварување на автоматизација со висок циклус, прецизно стегање и позиционирање кое бара мал удар и мал шум.

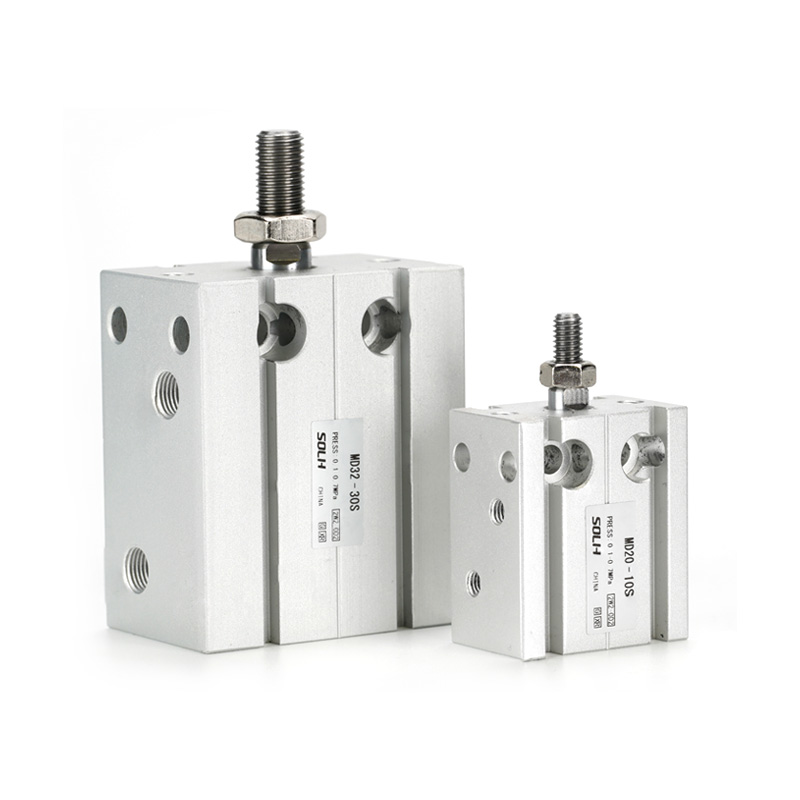

Компактен цилиндар SOLH MD со повеќе позиции со слободно монтирање е опремен со дупки за монтирање на шест страни од телото на блокот за инсталација без држачи под кој било агол, 30%~50% потенки од стандардните тркалезни цилиндри за да одговара на тесниот распоред на опремата со висока густина. Пет подмодели ги покриваат сите режими на работа: стандарден MD со двојно дејство со една прачка, MSD со едно дејство со една прачка (продолжување на пролетта) / MTD (повлекување на пролетта), MDD со двојна прачка против торзија и MDJ со двојна шипка прилагодлива со удар. Големините на отворите се движат од 6 до 32 mm со стандардни потези 5~60 mm. Секоја единица доаѓа со вграден преден гумен бафер и двојни странични слотови за магнетни сензори; суфикс-S се залага за интегриран постојан магнет компатибилен со прекинувачите за трска CMSH/DMSH. Клипната шипка прифаќа интегрирана самоподмачкувачка черупка за непречено работење без масло. Варијантите со двојни шипки го елиминираат страничното отклонување од офсет оптоварувањата, додека MDJ има завртка за подесување на задниот дел за флексибилно дотерување на ударот. Широко се применува за лесно стегање, исфрлање, стегање и прецизно позиционирање на минијатурни жици во 3C, полупроводнички и општи мали машини за автоматизација.

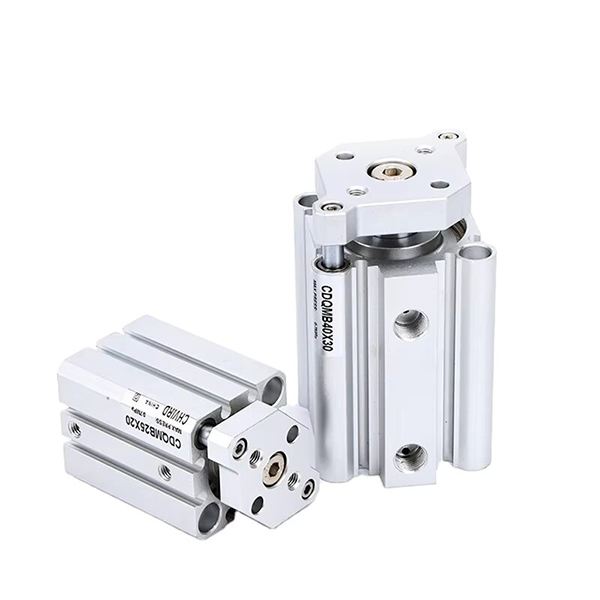

SOLH CQM воден тенок цилиндар со висока цврстина е заменлив со SMC CQM/CDQM. Изграден на CQ2 тенка структура на цилиндри со интегрирани паралелни двојни водилки, ја одржува истата должина на телото како CQ2 и ја елиминира потребата од надворешни водилки. Неговиот отпор на странично оптоварување е 2~4 пати поголем од стандардните CQ2 цилиндри, со толеранција на ротација на клипната шипка ≤±0,2°. Варијантите вклучуваат немагнетен CQM, CDQM опремен со магнет и модел со долг работен век CQM-XB24. Опремен со гумени браници на двата краја и поддржува работа без масло. Големини на отвори φ12~100mm, димензии на монтирање компатибилни со CQ2/CQS. Идеален за прецизно туркање со краток удар и стегање на тела со офсет оптоварување во автоматиката на склопување на електроника.
