Пневматски држач за нишање од 180° серија MHY2

Марка: SOLH од Richge Technology

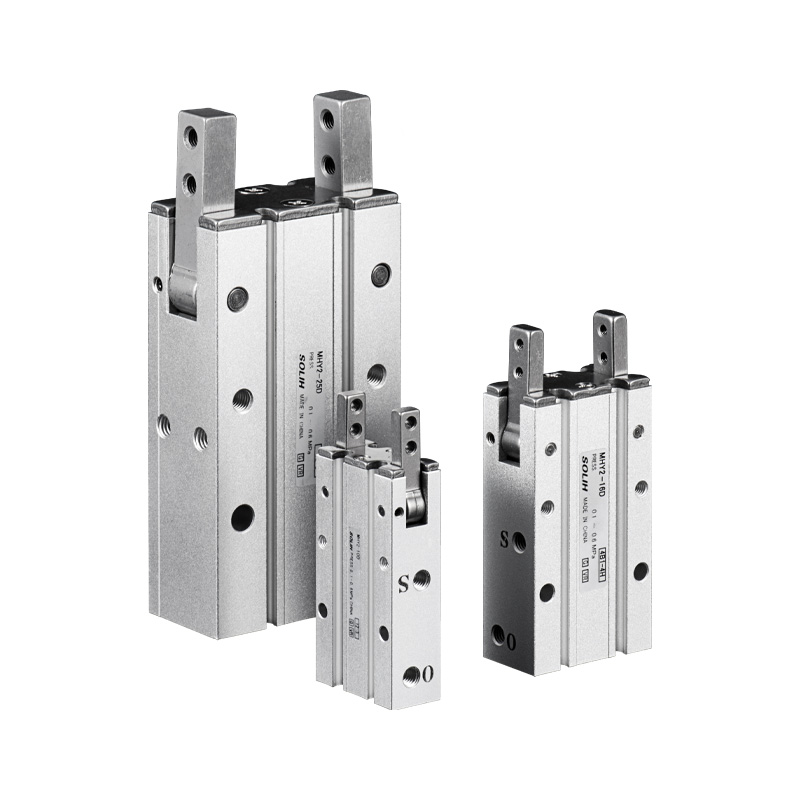

Преглед на производот

     Серијата SOLH MHY2 е стандардна пневматска рачка со 2-вилица со замавнувачка камери со широка 180°. Основни предности: ултра голем агол на отворање, лесна компактна структура, структура против прашина и стабилно позиционирање на повторување. Идеален за тркалезно и неправилно ракување со работните парчиња, автоматско полнење/растовар, превртување и сортирање. Едноставната траекторија на движење овозможува директно бирање и ослободување без сложено механичко движење.

Основна структура и оперативен принцип

     -- Пренос: Механизам на камери (не запчаник и багажник). Двојните клипови го туркаат склопот на камери за синхроно погон на две вилици. Максимален агол на отворање 180°, позиција на преклопување -3° за држење против олабавување. Непречено синхронизирано замавнување без отклонување на вилицата.

     -- Конструкција: Тело од алуминиумска легура, стандардни вилици од нерѓосувачки челик, вграден магнетен прстен, слотови за монтирање на четиристрани магнетни прекинувачи. Достапни се дупки за монтирање на долните и страничните страни. Дизајнот со тесен клиренс спречува навлегување на прашина и остатоци во внатрешниот механизам.

     -- Режим на работа: Само со двојно дејство (D), нема варијанти со едно дејство NO/NC. Двонасочна контрола на воздухот со прилагодлива брзина на отворање/затворање.

     -- Точност на позиционирање: Повторете ја точноста на позиционирањето ±0,02 mm со конзистентен агол на замавнување.

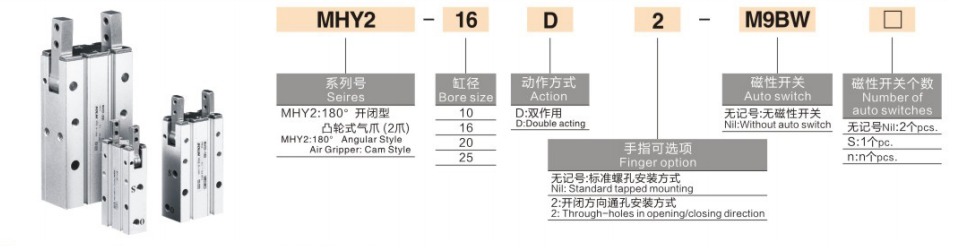

Целосно правило за кодирање на моделот

  1. Модел Пример:MHY2-16D-S-M9BW

  2. Стандардна референца за нарачка

     MHY2-20D-S-M9BW: отвор 20, двојно дејство, вграден магнетен прстен, магнетен прекинувач M9B со кабел од 1 m.

Универзални основни технички спецификации

Податоци за вртежен момент и сила за стегање (0,5 MPa, растојание на референтна стега L=35mm)

     Важна забелешка: Ефективната сила на стегање се намалува како што се протега растојанието на стегање L. Проверката на вртежниот момент на оптоварување е задолжителна при изборот.

Претпочитани сценарија за апликација

  ✅ Изберете MHY2 ако:

     -- Потребен е ултра широк отвор од 180° за цилиндрични цевки, делови со неправилна форма, станици за товарење/растовар и превртување

     -- Компактен роботски краен ефектор со лесен товар, приоритет на лесен дизајн

     -- Опкружување на работилницата со прашина и отпадоци, побарувачка за внатрешна структура против контаминација

     -- Потребно е алтернативно решение кога паралелниот држач MHZ2 не може да ги зафати неправилните работни парчиња со голем дијаметар

  ❌ Не се препорачува, изберете алтернативни модели:

     -- Треба нормално отворено / нормално затворено држење за исклучување со едно дејство → Изберете држач за нишање на менувачот MHW2

     -- Потребна е дупка поголема од 25 mm и голема сила на стегање → Изберете серија MHW2 (максимум отвор до 40)

     -- Чисто паралелно линеарно стегање со мало патување на отворот → Изберете паралелно држење MHZ2

Насоки за избор на клучеви

     -- Изберете ја дупката според дијаметарот на работното парче и надворешната димензија: 10(мало) →16 →20 →25 (средно-големо)

     -- Додајте суфикс -S магнетен прстен плус магнетни прекинувачи од серијата M9 за повратни информации за позицијата на PLC

     -- Избор на монтирање: празно за стандардна дупчеста дупка; наставка -2 за инсталација преку дупка погодна за склопување на платформа и држач

     -- Проверка на оптоварување: Чувајте го растојанието за стегање L ≤35mm; одржување на безбедносниот фактор ≥1,5 за вртежен момент и сила на стегање

Резиме на една реченица

     Пневматскиот држач за нишање со широк 180° управуван од камерата SOLH MHY2 ја усвојува структурата на менувачот на камери против прашина, само со двојно дејство, прецизност за повторување ±0,02 mm со опционален магнетен прекинувач и монтирање преку дупка, лесно компактно решение за тркалезни и неправилни работни парчиња со голем дијаметар, роботско автоматизирање опрема за превртување и сортирање.
