Концентричен пневматски држач од серијата MHS3 / MHS4 (центрирачка шуплива камера со клин)

Марка: SOLH од Richge Technology

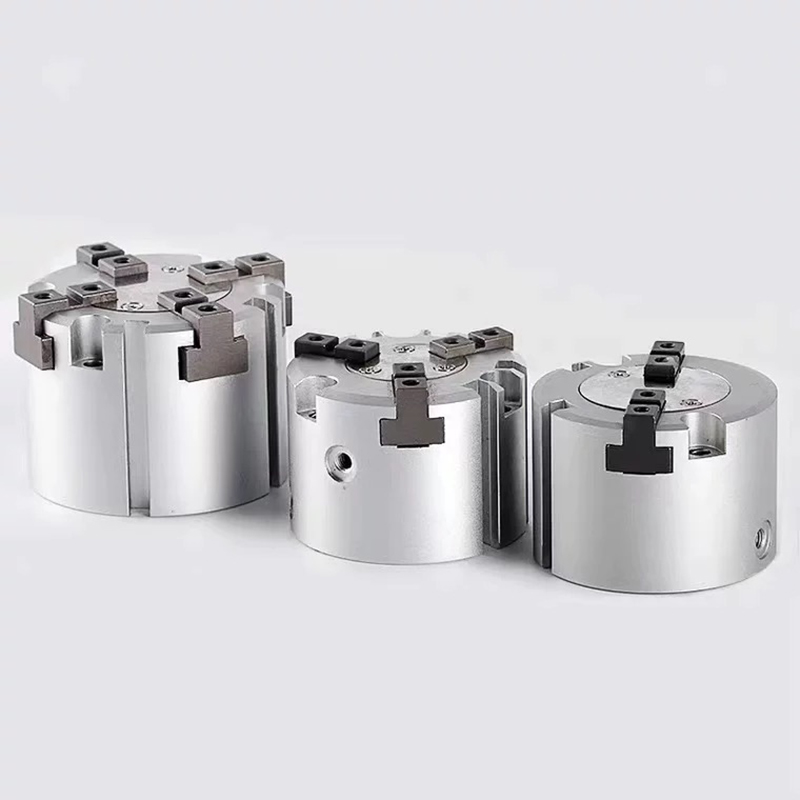

Преглед на серијата

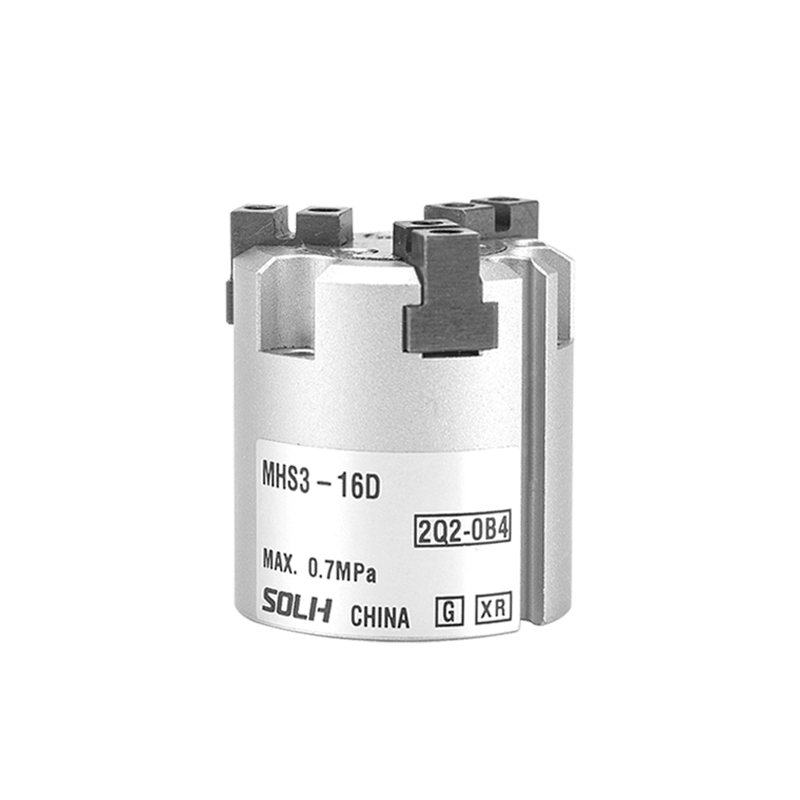

     -- MHS3: концентрична паралелна држач со 3 вилици, управувана од клинеста камера. Дизајниран за стегање вратила, дискови и кружни работни парчиња со ултра висока коаксијалност.

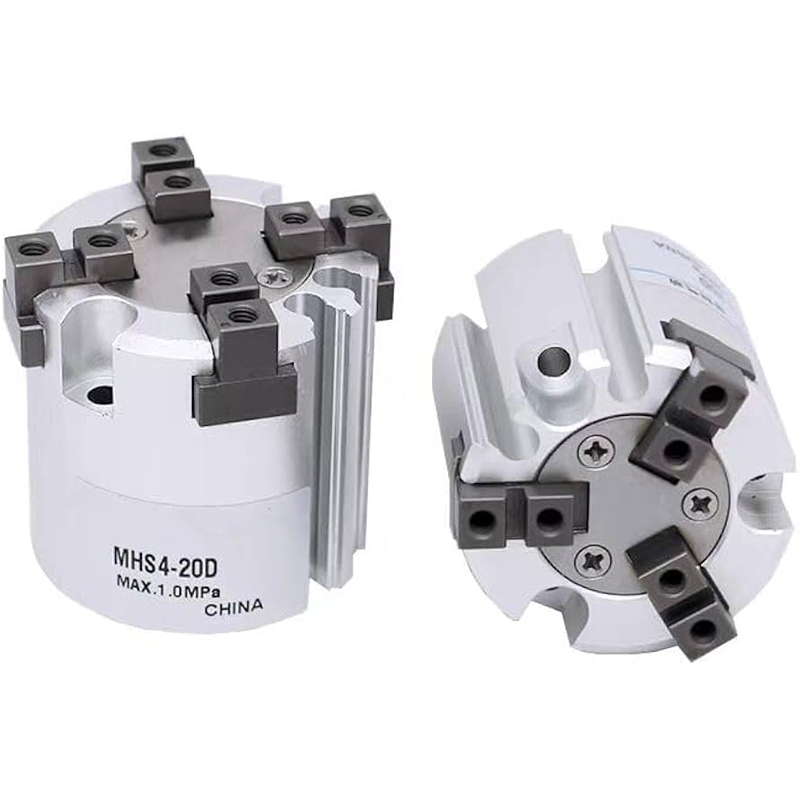

     -- MHS4: ортогонален паралелен држач со 4 вилици за квадратни, правоаголни и неправилни компоненти, стабилно стегање за да се спречи отклонување и навалување.

     -- Режим на возење: Стандардно со двојно дејство (D); единечно дејство нормално затворено / нормално отворено опционално.

     -- Структура: Пренос на клинест камери, вграден магнетен прстен, централна шуплива низ дупка, конструкција отпорна на абење со висока цврстина, работа без масло.

     -- Точност на положбата: Повторена точност на позиционирање ±0,01mm, постојано централно позиционирање без поместување.

Основни структурни предности

  1. Високопрецизно самоцентрирање со клинска камера

     -- Сите вилици синхроно се отвораат и затвораат и споделуваат идентична централна точка; кружните делови реализираат автоматско центрирање без ексцентричност.

  2. Централна шуплива низ дупка

     -- Овозможува рутирање на воздушни цевки, оптички влакна или иглички за исфрлање; погоден за работните парчиња на чаурите, деловите на вратилото и процесите на бришење од типот.

  3. Компактно лесно тело со низок профил

     -- Мала вкупна висина, идеална за густа инсталација на распоред на краен ефектор на робот.

  4. Силен отпор на странична сила

     -- Совршен за притискање, приклучување и полнење на машински алат со надворешна сила на оптоварување.

  5. Вграден магнетен прстен за сите големини на отвори

     -- Компатибилен со магнетните прекинувачи од серијата M9B / M9BW за откривање на статусот целосно отворен / целосно затворен.

  6. Целосен опсег на отвори: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

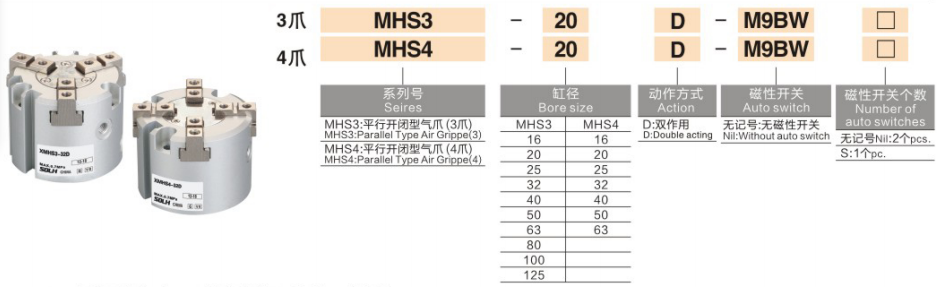

Целосно правило за именување на моделот

  1. Модел Пример: MHS3-32D-M9BW

  2. Референтни примери за стандардна нарачка

     -- MHS3-25D: 3-вилица, φ25, двојно дејство, без магнетен прекинувач

     -- MHS4-40D-2M9B: 4-вилица, φ40, двојно дејство, опремен со двојни магнетни прекинувачи M9B

Општи стандардни технички спецификации (Притисок за тестирање: 0,5 MPa)

  1. Заеднички параметри

     -- Опсег на работен притисок: 0,15 ~ 0,6 MPa

     -- Температура на околината: -10 ~ 60 ℃ (без шлаг во внатрешните цевки за воздух)

     -- Максимална оперативна фреквенција: 120 циклуси во минута

     -- Точност на повторено позиционирање: ±0,01 mm

     -- Подмачкување: Дизајн без масло, погоден за чисти производни средини

  2. Сила за стегање и табела за удар со една страна

Споредба на избор: MHS3 VS MHS4

Методи за монтирање и типични сценарија за примена

  1. Опции за монтирање

     -- Фиксирани преку завртките на крајот + странични иглички за позиционирање, универзални за инсталација на робот EOAT

     -- Централната преку дупка овозможува исфрлање на пиновите на ејекторот; поддржува и внатрешно проширување и надворешно стегање

  2. Типични индустриски апликации

     -- Вчитување и растоварување на машински алат: вратило за фаќање и работни парчиња диск

     -- 3C Electronics: Кружни терминали, квадратни чипови, минијатурно ракување со хардвер

     -- Индустрија на пакување: Тела на шишиња, тубуларна и цилиндрична поставеност на материјалот

     -- Процеси на склопување и приспособување: притискање на лежиштето, вметнување на ракавот на вратило, концентрично склопување

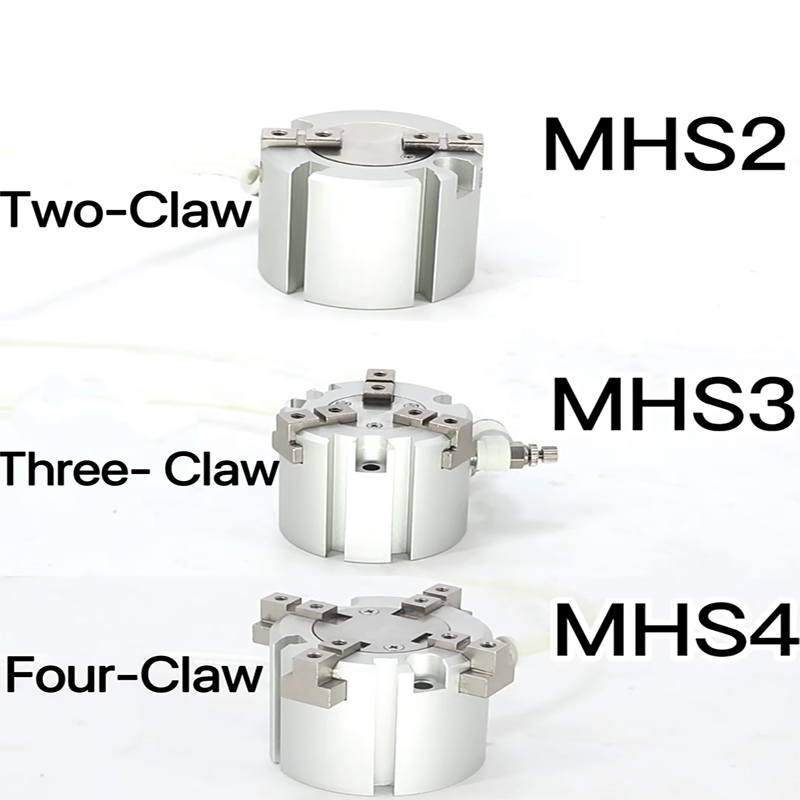

Целосна класификација на производи од семејството MHS

     -- MHS2: 2 паралелни челусти — за рамни плочи и рамни работни парчиња

     -- MHS3: 3 концентрични вилици - претпочитан раствор за сите кружни компоненти

     -- MHS4: 4 ортогонални вилици - претпочитано решение за квадратни и правоаголни делови

     -- MHSJ3: Опремен со капак за прав — за правливи сурови средини на работилници

     -- MHSH3: Проширена шуплива дупка - наменета за континуирана обработка од типот

Резиме на една реченица

     SOLH MHS3 3-вилица и MHS4 4-челуста клинест камери самоцентрирачки шупливи пневматски држачи обезбедуваат концентрично позиционирање со висока прецизност ± 0,01 mm со опционална конфигурација со едно/двојно дејство и централна пропустлива дупка, компатибилна со магнетни прекинувачи од серијата M9; MHS3 за делови од кружна осовина/диск, MHS4 за квадратни и правоаголни компоненти, широко користен во полнењето на машински алати, 3C автоматизација и станици за склопување со прецизно приспособување.
