MHZ2 / MHZL2 Паралелен воздушен зафат Целосно воведување на производот

Марка: SOLH од Richge Technology

Преглед на производот

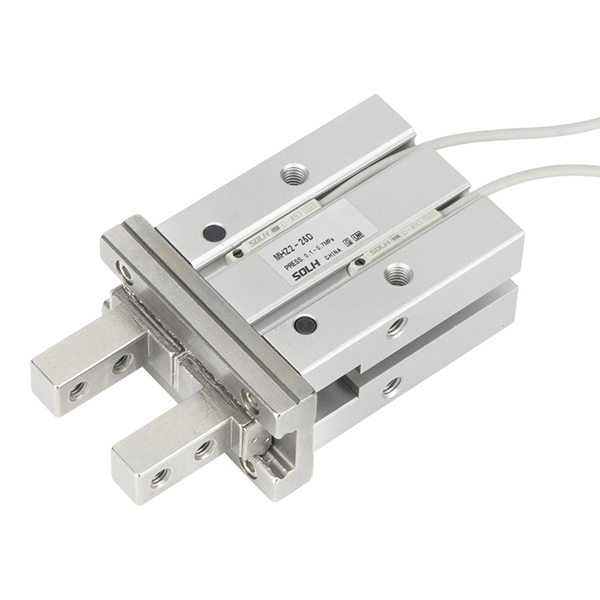

     SOLH MHZ2 (стандарден удар) и MHZL2 (долг удар) се синхрони паралелни воздушни држачи со двојни клипови. Управувани со симетрични двојни клипови и прецизни линеарни водилни шини, челустите се отвораат и затвораат паралелно без отклонување, обезбедувајќи ултра висока прецизност на позиционирањето на повторувањата. Достапни отвори: 10/16/20/25 mm, поддржуваат три режими на работа: двојно дејство (D), нормално отворено со едно дејство (S), нормално затворено со едно дејство (C). Повеќекратните заменливи стилови на вилицата и распоредот на портите на телото се опционални, компатибилни со магнетните прекинувачи M9BW за откривање на сигнали за отворена/затворена положба за блокирање на PLC.

     -- MHZ2: Стандардна универзална рачка со краток удар, дизајнирана за автоматско масовно производство со голема брзина и висок циклус

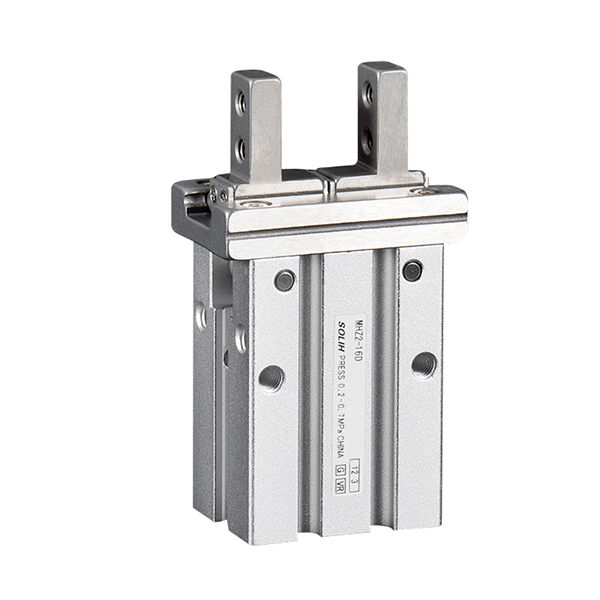

     -- MHZL2: варијанта со продолжено отворање, за длабока шуплина и ракување со работните парчиња со големи димензии

     Двете серии споделуваат идентични димензии за монтирање и резервни делови, целосно заменливи со увезени еквивалентни држачи. Широко распореден во 3C електроника, прецизен хардвер, автоматизација на пакување и мали станици за товарење/растоварување на работните парчиња.

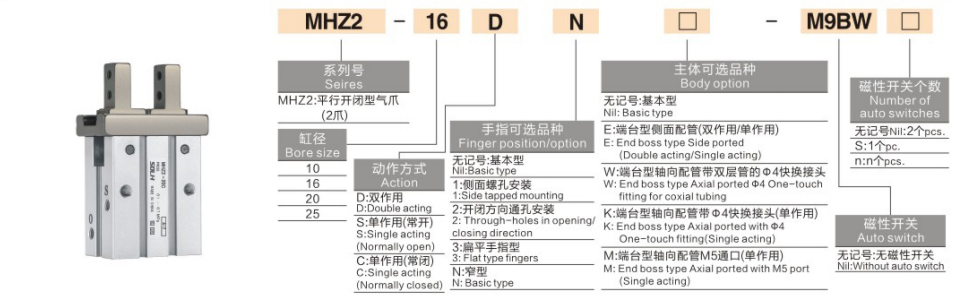

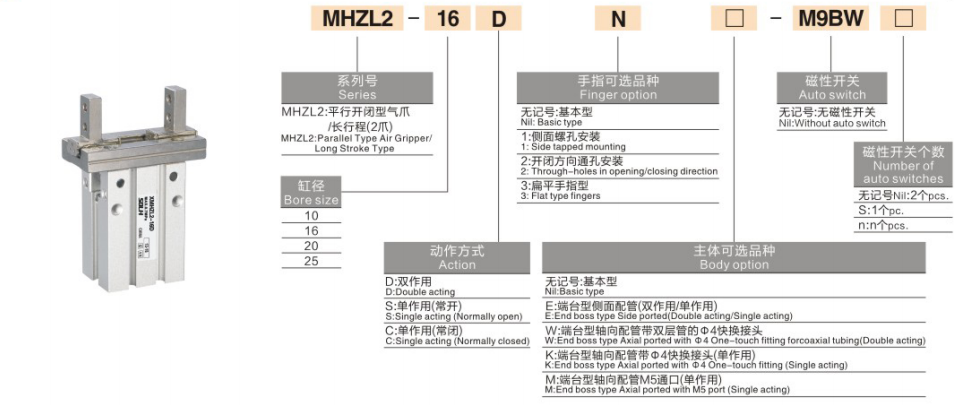

Целосно правило за кодирање на моделот

    Универзален формат:Series-Bore-Action-Jaw Option-Body Port Option-Magnetic Switch Model-Switch Quantity

 1. Дефиниција на сегментот на кодот

   1.1 Серија

     -- MHZ2: Стандардна паралелна фаќалка со 2 вилици

     -- MHZL2: Долг тактен паралелен фаќач со 2 вилици

   1.2 Отвор: 10 / 16 / 20 / 25 mm

   1.3 Акционен режим

     -- D: Двојно дејство - Воздух за стегач, обратен воздух за ослободување, максимална сила на стегање, стандард за масовно производство

     -- S: Едноставно дејство НЕ е нормално отворено – Стеги за довод на воздух; пружината автоматски се ослободува кога ќе се исклучи, го избегнува дробењето на работното парче на топли станици за печат

     -- C: NC со едно дејство нормално затворено – ослободување на доводот на воздух; пружината ја задржува силата на стегање без воздушен притисок, го спречува паѓањето на работното парче за ракување со робот над главата

   1.4 Опција за вилица

     -- Празно: Стандардна основна вилица

     -- 1: Странична челуст за монтирање на продолжени прилагодени тела

     -- 2: Вилица со дупка со завртки кои продираат за фиксирање на тела

     -- 3: Тенка рамна вилица за тенки листови и работни парчиња со тесен јаз

     -- N: Вилица со тесна ширина, тенко тело за компактен распоред на ограничена опрема

   1.5 Распоред на портата на телото

     -- Празно: Стандардни странични воздушни приклучоци

     -- E: Тип на крајна странична порта (компатибилен со едно/двојно дејство)

     -- W: Завршена аксијална порта претходно инсталирана Φ4, двоен фитинг за притискање (само со двојно дејство)

     -- K: Крајна аксијална порта со фитинг за притискање Φ4 (само едно дејство)

     -- M: Крајна аксијална M5 порта за директно навој (само едно дејство)

  1.6 Магнетен прекинувач

     -- Празно: Без прекинувач за откривање позиција

     -- M9BW / M9BL: Стандарден прекинувач со магнетна трска за повратен статус на отворено/затворено

   1.7 Наставка за количество на прекинувач

     -- Празно: стандардно прекинувачи од 2 парчиња, ги откриваат и позициите на стегачот и ослободувањето

     -- S: 1 компјутер единечен прекинувач за единечен мониторинг на статусот

  2. Референтни примери за нарачка

   2,1 MHZ2-16D-N-M9BW

     -- Стандардна држач за удар, отвор 16, двојно дејство, тесна вилица, 2 парчиња M9BW магнетни прекинувачи, основно тело на странична порта.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Држач со долг удар, отвор 20, двојно дејство, рамна тенка вилица, тело на крајната странична порта, единечен M9BW магнетен прекинувач.

Табела за споредба на јадрото MHZ2 VS MHZL2

Заедничка внатрешна структура и основни предности (MHZ2 и MHZL2)

  1. Симетричен синхрон погон со двоен клип

     -- Левиот и десниот клип ги туркаат вилиците синхроно со избалансиран стрес, без странично поместување или извртување на лизгање за време на фаќањето, стабилно позиционирање за микро компоненти како чипови и ПХБ.

  2. Линеарна водичка шина отпорна на високо абење

     -- Водечка шина од тврда легура на хром поврзана со тефлонски лизгачи за самоподмачкување, мало триење и силна отпорност на удар. Наполнета долготрајна маст од фабрика, компатибилна со воздушно коло без масло.

  3. Ултра-висока прецизност на повторено позиционирање

     -- ±0,01mm повторливост низ сите 10~25 отвори, нула димензионално отстапување за прецизна електроника и берење хардвер.

  4. Универзална монтажа со повеќе агли

     -- Допрени дупки за монтирање на дното, двете страни и горниот дел од телото; челустите поддржуваат странична славина, преку дупка, рамни и тесни стилови, монтирани хоризонтално, вертикално или превртено.

  5. Три режими за безбедни пролетни ресетирање

     -- Двојно дејство D: Стабилна конзистентна сила на стегање за 24 часа континуирано масовно производство

     -- S NO: Автоматско отпуштање при прекин на струја, ги заштитува деловите од дробење при топло пресување/штанцање

     -- C NC со едно дејство: Трајно стегање без довод на воздух, го елиминира ризикот од паѓање на работното парче за надземниот робот EOAT

  6. Интегрирано откривање на магнетна позиција

     -- Вграден магнетен прстен во телото на цилиндерот; Прекинувачот M9BW пренесува дигитален сигнал до PLC за да го процени присуството на работното парче и статусот на вилицата за автоматизирана логика на блокирање.

  7. Диверзифициран интегриран распоред на пристаништа

     -- Стандардната странична порта, крајната страна, аксијално претходно склопените опции за фитинг притисни го поедноставуваат насочувањето на цевките без дополнителни адаптери за роботски ефектор на крај.

Унифицирана универзална табела со технички спецификации

Теоретска сила на стегање @0,5MPa (Единица: N)

Водич за избор чекор-по-чекор

  1. Избор на мозочен удар

     -- Мали тенки делови, тесен отвор, бараат голема брзина и фреквенција → стандарден удар MHZ2

     -- Работни парчиња со големи димензии, рушење на калапот во длабока празнина, потребно е широк отвор → долг удар MHZL2

  2. Избор на режим на акција

     -- 24 часа континуирано производство, максимизирајте ја силата на стегање → Д двојно дејство

     -- Станица за жешко притискање / печат, спречување на дробење на работното парче по губење на моќноста → S едно дејство НЕ

     -- Вчитување/растоварување на роботот, избегнувајте паѓање на дел при прекин на струја → C NC со едно дејство

 3. Избор на стил на вилица

     -- Компактен мини уред со ограничен простор → N тесна вилица

     -- Тенки листови, ПХБ, ракување со тесен јаз → 3 рамни тенки вилици

     -- Треба да се монтираат продолжени прилагодени тела → 1 странично допрена вилица / 2 проодна вилица

 4. Избор на распоред на портата на телото

     -- Фиксна обична работна станица, стандардно рутирање на цевки → празно стандардно тело на страничната порта

     -- Роботот EOAT, рационализиран распоред на цевки → W/K/M аксијално претходно инсталирано тело на приклучок за притискање

     -- Тесен простор за цевки од страната на кабинетот → Е крајно странично тело на приклучокот

 5. Избор за откривање сигнал за позиција

     -- Целосно автоматска производна линија, на PLC му треба повратна информација за работното парче и статусот на вилицата → Опреми ги магнетните прекинувачи M9BW (стандардно 2 парчиња)

     -- Едноставна рачна опрема без автоматска сигнална логика → Основен модел без магнетен прекинувач

Типични сценарија за примена во индустријата

  1. Стандардна апликација за мозочен удар MHZ2

     -- 3C Electronics: Брзо сортирање и бирање на ПХБ, чипови, конектори, мали пластични делови

     -- Прецизен хардвер: високофреквентно вчитување/растовар на микро шахти, завртки, минијатурни компоненти со печат

     -- Машини за пакување: позиционирање и стегање на капачиња од шишиња, мали картони и етикети

     -- Опрема за оптичка инспекција: тела за позиционирање на мини делови за станици за визуелна детекција

  2. MHZL2 Long Stroke апликација

     -- Големи пластични делови, дебели плочи и повеќеслојно држење на наредени материјали

     -- Исфрлање на делови од мувла во длабока празнина, помошно обликување со вбризгување откачување на големи обработливи парчиња

     -- Картони, цврсти пластични кутии и преголеми пренос на работното парче

     -- Роботски краен ефектор за ракување со материјали со повеќе спецификации со мешана големина

Стандардно соодветни решенија за пневматско коло

  1. Коло 1: Двојна држач за масовно производство

     -- Единица за сервисирање на воздух AFC → 4V210 5/2 електромагнетниот вентил → PU6 цевки → MHZ2/MHZL2 грипер (прекинувачи M9BW поврзани со дигитален влез на PLC)

  2. Коло 2: Безбедносно коло за задржување на исклучување за надземни роботи

     -- AR регулатор на притисок → 3V 3/2 електромагнетниот вентил → MHZ2-XXC држач за долготрајно NC едно дејство

  3. Коло 3: Мини рачно Едноставно коло за тела

     -- AC1500 мини воздушна единица за сервисирање → 3F ножен вентил → PU4 тенка цевка → MHZ2-10D минијатурен стандарден држач

Мерки на претпазливост при ракување и одржување

     -- Инсталирајте прецизен филтер за воздух од серијата AF од 5μm спротиводно од држачот; прашината што влегува во водичката шина предизвикува заглавување и драстично го скратува работниот век.

     -- Строго порамнете го гравитациониот центар на работното парче со централната оска на вилицата; ексцентрично еднострано големо оптоварување доведува до нерамномерно триење на шината.

     -- Одржувајте стабилен воздушен притисок од 0,4~0,5MPa за работа со висок циклус; избегнувајте долгорочно континуирано работење под целосен притисок од 0,7 MPa.

     -- Резервирајте го тампонот за магнетни прекинувачи за да спречите оштетување на сондата од удар на вилицата со голема брзина.

     -- Да не се користи во средини со силна киселина, алкали или органски растворувач со висока концентрација долги периоди; компонентите за заптивање ќе кородираат и ќе откажат предвреме.

Резиме на една реченица

     SOLH MHZ2 стандардните високофреквентни и паралелни пневматски држачи со долг удар MHZL2 усвојуваат линеарна водилка со двојна клипна структура со прецизност ± 0,01 мм, D/S/C три режими на дејствување и повеќе заменливи опции за вилица и порт, опремени со прекинувачи за магнетни позиции M9BW, широко користени за автоматско роботско пакување Ecla, Eclamp. подигање и пренесување.
